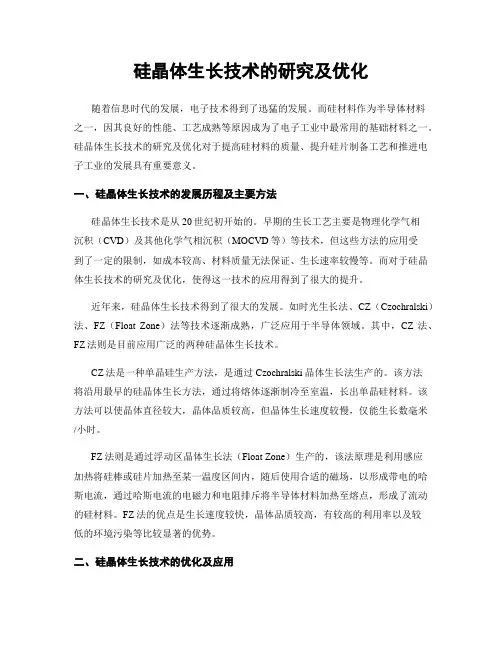

硅晶体生长技术的研究及优化随着信息时代的发展，电子技术得到了迅猛的发展。
而硅材料作为半导体材料之一，因其良好的性能、工艺成熟等原因成为了电子工业中最常用的基础材料之一。
硅晶体生长技术的研究及优化对于提高硅材料的质量、提升硅片制备工艺和推进电子工业的发展具有重要意义。
一、硅晶体生长技术的发展历程及主要方法硅晶体生长技术是从20世纪初开始的。
早期的生长工艺主要是物理化学气相沉积（CVD）及其他化学气相沉积（MOCVD等）等技术，但这些方法的应用受到了一定的限制，如成本较高、材料质量无法保证、生长速率较慢等。
而对于硅晶体生长技术的研究及优化，使得这一技术的应用得到了很大的提升。
近年来，硅晶体生长技术得到了很大的发展。
如时光生长法、CZ（Czochralski）法、FZ（Float Zone）法等技术逐渐成熟，广泛应用于半导体领域。
其中，CZ法、FZ法则是目前应用广泛的两种硅晶体生长技术。
CZ法是一种单晶硅生产方法，是通过Czochralski晶体生长法生产的。
该方法将沿用最早的硅晶体生长方法，通过将熔体逐渐制冷至室温，长出单晶硅材料。
该方法可以使晶体直径较大，晶体品质较高，但晶体生长速度较慢，仅能生长数毫米/小时。
FZ法则是通过浮动区晶体生长法（Float Zone）生产的，该法原理是利用感应加热将硅棒或硅片加热至某一温度区间内，随后使用合适的磁场，以形成带电的哈斯电流，通过哈斯电流的电磁力和电阻排斥将半导体材料加热至熔点，形成了流动的硅材料。
FZ法的优点是生长速度较快，晶体品质较高，有较高的利用率以及较低的环境污染等比较显著的优势。
二、硅晶体生长技术的优化及应用随着硅晶体生长技术的不断升级，为了使晶体的品质更好、物理特性更稳定，优化与改进已成为重要的研究方向之一。
一些新的方法和技术被引入了这一领域，如超声波晶体生长技术、离子辅助晶体生长技术以及磁构取向生长技术等等。
其中，超声波晶体生长技术是针对硅晶体生产过程中微观级别存在的某些问题而被提出的一种方法。

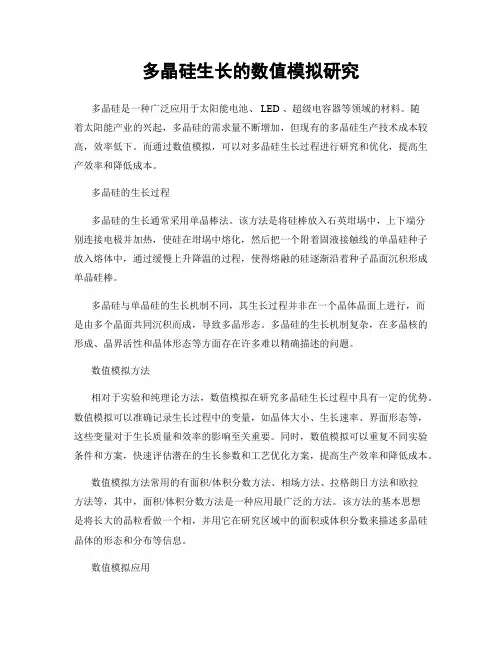

多晶硅生长的数值模拟研究多晶硅是一种广泛应用于太阳能电池、 LED 、超级电容器等领域的材料。
随着太阳能产业的兴起，多晶硅的需求量不断增加，但现有的多晶硅生产技术成本较高，效率低下。
而通过数值模拟，可以对多晶硅生长过程进行研究和优化，提高生产效率和降低成本。
多晶硅的生长过程多晶硅的生长通常采用单晶棒法。
该方法是将硅棒放入石英坩埚中，上下端分别连接电极并加热，使硅在坩埚中熔化，然后把一个附着固液接触线的单晶硅种子放入熔体中，通过缓慢上升降温的过程，使得熔融的硅逐渐沿着种子晶面沉积形成单晶硅棒。
多晶硅与单晶硅的生长机制不同，其生长过程并非在一个晶体晶面上进行，而是由多个晶面共同沉积而成，导致多晶形态。
多晶硅的生长机制复杂，在多晶核的形成、晶界活性和晶体形态等方面存在许多难以精确描述的问题。
数值模拟方法相对于实验和纯理论方法，数值模拟在研究多晶硅生长过程中具有一定的优势。
数值模拟可以准确记录生长过程中的变量，如晶体大小、生长速率、界面形态等，这些变量对于生长质量和效率的影响至关重要。
同时，数值模拟可以重复不同实验条件和方案，快速评估潜在的生长参数和工艺优化方案，提高生产效率和降低成本。
数值模拟方法常用的有面积/体积分数方法、相场方法、拉格朗日方法和欧拉方法等，其中，面积/体积分数方法是一种应用最广泛的方法。
该方法的基本思想是将长大的晶粒看做一个相，并用它在研究区域中的面积或体积分数来描述多晶硅晶体的形态和分布等信息。
数值模拟应用采用数值模拟方法，可以对多晶硅生长过程中的各个环节进行分析和优化。
例如，针对多晶硅生长过程中的引入气体的影响，可以通过将气体的扩散和输运方程加入数值模拟中，计算出气体在熔体中的传输规律和浓度场分布。
通过对气体参数进行优化，可以实现更高的晶体生长速率和更高的掺杂浓度。
另外，数值模拟还可以用于优化多晶硅生长环境。
通过建立多晶硅熔体的热动力学模型，可以计算出熔体的温度分布和热应力分布。
多晶硅铸锭的晶体生长过程多晶硅铸锭的晶体生长过程在真空熔炼过后，还要经过一个降温稳定，就进入定向凝固阶段。
这个过程既是多晶硅的晶体生长过程，也能够对回收料和冶金法多晶硅料中含有的杂质进行进一步的提纯。
（一）定向凝固与分凝现象硅液中的杂质在硅液从底部开始凝固的时候，杂质趋向于向液体中运动，而不会停留在固体中。
这个现象叫做分凝现象。
在固液界面稳定的时候，杂质在固体中的数量与在液体中的数量的比值，叫做分凝系数。
分凝系数小于1的杂质，在进行定向凝固的时候，都会趋向于向顶部富集。
富集的数量和程度，取决于分凝系数的多少。
一般来说，金属杂质的分凝系数都在10-3以下（铝大约是0.08），所以，定向凝固方式除杂，对于金属杂质比较有效；而硼和磷的分凝系数分别为0.8和0.36，因此，硼和磷的分凝现象就不是太明显。
在定向凝固提纯的同时，考虑硅的长晶工艺，使得定向凝固后的硅能够成为多晶硅锭而直接进行切片，这就是将提纯与铸锭统一在一个工艺流程中完成了。
这也是普罗的提纯铸锭炉的重要提纯手段。
由于含有杂质的硅料和高纯料的结晶和熔液的性质都不太一样，因此，提纯铸锭炉所采用的热场与纯粹铸锭炉的热场是有区别的。
普罗新能源公司目前采用自己研制的提纯铸锭一体化的专利设计，比较成功地解决了这个问题，使得真空熔炼与铸锭是在一次工艺里完成的，既较好地解决了提纯的问题，也圆满地完成了铸锭的要求。
（二）晶体生长过程定向凝固分为以下四个阶段，包括：晶胚形成、多晶生长、顶部收顶、退火冷却。
晶胚形成在熔炼过后，要把硅溶液的温度降低到1440℃左右，并保持一段时间，然后，使坩埚底部开始冷却，冷却到熔点以下6-10℃左右，即1404-1408℃左右。
RDS4.0型的炉体降低底部温度的方法是降低底部功率，和逐渐打开底部热开关的方式。
与常规铸锭炉的提升保温体和加热体方式相比，由于不存在四周先开始冷却然后才逐步到中央的过程，因此，底部温度要均匀得多。
铸锭时，底部红外测温的数据不完全是硅液底部的温度，因为，该测点与坩埚底部的硅液还隔了至少一层坩埚，因此，红外温度仅能参考，还是要根据每台炉子各自的经验数据。
定向凝固制备铸造多晶硅的原理及应用综述摘要：阐述了介绍了定向凝固应用于硅材料的理论基础，论述了近年来定向凝固制备技术在杂质提纯和晶体生长的研究进展，提出了定向凝固制备铸造多晶硅研究现状和存在的问题。
展望今后的发展前景，认为新型的定向凝固技术制备出的硅锭在杂质含量、晶体结构方面均优于传统凝固技术，应积极改善定向凝固技术，以制备高品质的太阳能硅材料。
关键词定向凝固；铸造多晶硅；杂质和缺陷；转化效率晶体硅太阳能电池包括单晶电池和多晶电池2种，多晶电池的市场份额占到一半以上，商业化的多晶电池效率可以达到14%左右[1]。
实验条件下，多晶电池的最高转化效率达到20.30左右，多晶电池的效率虽然略低于单晶电池1%～2%，但多晶电池制造成本低、环境污染小，仍有很高的性价比和市场[2]。
近年来，由于技术改良、电池效率提高及生产成本下降等有利因素，因而大大促进了多晶电池应用技术的发展，也使业内专家学者给予了多晶电池制备技术更多研究和关注[3]。
影响多晶电池转换效率主要有2个方面：一是多晶硅铸锭的纯度，即使材料中含有少量的杂质，对电池的光电性能就有很大的影响[4]；二是尽量减少材料中各种缺陷，多晶硅铸锭中的晶界、位错与杂质聚集成载流子复合中心，大大的降低了多晶电池效率。
由以上表述可知，要提高多晶电池的效率，必须围绕提高材料纯度和降低材料缺陷的技术进行研究，而定向凝固技术正是制备硅晶体材料的典型应用。
定向凝固技术开始只用于传统的高温合金研制，经过几十年的发展，它已经是一种成熟的材料制备技术[5]。
定向凝固技术在多晶硅铸造主要是控制晶体生长和杂质提纯2方面的应用。
定向凝固技术可以很好地控制组织的晶面取向，消除横向晶界，获得大晶粒或单晶组织，提高材料的力学性能[6]。
同时，定向凝固可生成按照一定晶面取向、排列整齐的晶体结构,由于分凝系数的不同，杂质凝聚于晶界和铸锭上方，对材料起到提纯作用。
1. 基本原理多晶硅铸锭实际上就是由定向排列的柱状晶体组合形成，形成的理论基础就是定向凝固原理。

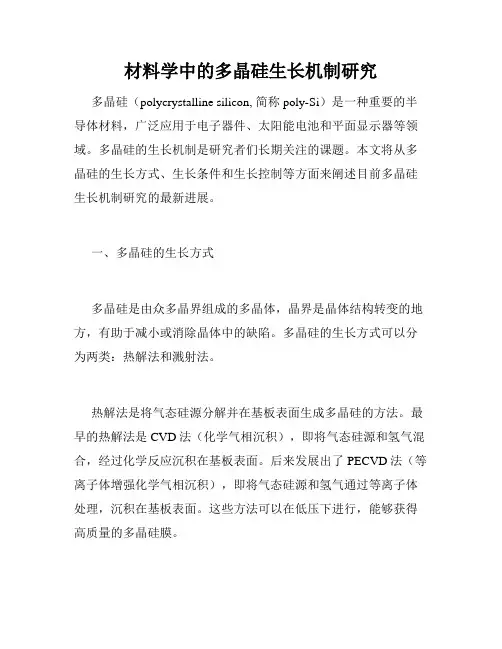

材料学中的多晶硅生长机制研究多晶硅（polycrystalline silicon, 简称poly-Si）是一种重要的半导体材料，广泛应用于电子器件、太阳能电池和平面显示器等领域。
多晶硅的生长机制是研究者们长期关注的课题。
本文将从多晶硅的生长方式、生长条件和生长控制等方面来阐述目前多晶硅生长机制研究的最新进展。
一、多晶硅的生长方式多晶硅是由众多晶界组成的多晶体，晶界是晶体结构转变的地方，有助于减小或消除晶体中的缺陷。
多晶硅的生长方式可以分为两类：热解法和溅射法。
热解法是将气态硅源分解并在基板表面生成多晶硅的方法。
最早的热解法是CVD法（化学气相沉积），即将气态硅源和氢气混合，经过化学反应沉积在基板表面。
后来发展出了PECVD法（等离子体增强化学气相沉积），即将气态硅源和氢气通过等离子体处理，沉积在基板表面。
这些方法可以在低压下进行，能够获得高质量的多晶硅膜。
溅射法是将高纯度的硅靶表面轰击，溅射出的硅原子在基板表面沉积生成多晶硅的方法。
这种方法的优点是可以在大气压下进行，不需要真空设备。
然而，由于其沉积速率较低，因此生产效率较低。
二、多晶硅的生长条件多晶硅的生长需要满足一定的条件，包括温度、气氛、压力和时间等。
温度是最重要的因素，通常在600-620℃之间。
在这个温度下，多晶硅生长速率最高，较均匀地沉积在基板表面。
气氛需要控制在还原性气氛中，通常为氢气和硅源蒸汽混合气。
压力也是一个重要因素，通常在几百帕的范围内。
时间一般比较长，需要几小时到几十小时。
三、多晶硅的生长控制多晶硅的生长控制是实现多晶硅生长机制研究的关键。
通过控制生长条件可以实现多晶硅生长速率和晶粒大小的控制。
其中，生长速率的控制是需要的，因为生长速率不光影响到多晶硅的形貌，更重要的是影响到多晶硅的微观结构和缺陷密度。
晶粒大小的控制是有助于控制多晶硅电学性能的，因为晶界对电学性能有重要影响。
目前，多晶硅的生长控制主要包括两种方法：一是通过改变生长条件来控制多晶硅的生长，如改变温度、气氛、压力和时间等；二是通过添加掺杂物来控制多晶硅的生长，如掺杂硼或磷等杂质，可以有效地控制多晶硅的生长速率和晶粒大小。

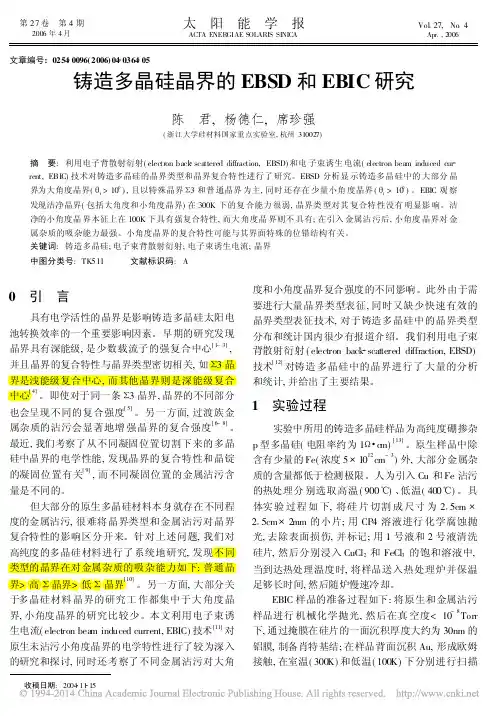

文章编号:0254 0096(2006)04 0364 05铸造多晶硅晶界的EBSD和EBIC研究收稿日期:2004 11 15陈 君,杨德仁,席珍强(浙江大学硅材料国家重点实验室,杭州310027)摘 要:利用电子背散射衍射(electron back scattered diffraction,EBSD)和电子束诱生电流(electron beam induced cur rent,EBIC)技术对铸造多晶硅的晶界类型和晶界复合特性进行了研究。
EBSD分析显示铸造多晶硅中的大部分晶界为大角度晶界(t >10 ),且以特殊晶界 3和普通晶界为主,同时还存在少量小角度晶界(t>10 )。
EBIC观察发现洁净晶界(包括大角度和小角度晶界)在300K下的复合能力很弱,晶界类型对其复合特性没有明显影响。
洁净的小角度晶界本征上在100K下具有强复合特性,而大角度晶界则不具有;在引入金属沾污后,小角度晶界对金属杂质的吸杂能力最强。
小角度晶界的复合特性可能与其界面特殊的位错结构有关。
关键词:铸造多晶硅;电子束背散射衍射;电子束诱生电流;晶界中图分类号:TK511 文献标识码:A0 引 言具有电学活性的晶界是影响铸造多晶硅太阳电池转换效率的一个重要影响因素。
早期的研究发现晶界具有深能级,是少数载流子的强复合中心[1~3],并且晶界的复合特性与晶界类型密切相关,如 3晶界是浅能级复合中心,而其他晶界则是深能级复合中心[4]。
即使对于同一条 3晶界,晶界的不同部分也会呈现不同的复合强度[5]。
另一方面,过渡族金属杂质的沾污会显著地增强晶界的复合强度[6~8]。
最近,我们考察了从不同凝固位置切割下来的多晶硅中晶界的电学性能,发现晶界的复合特性和晶锭的凝固位置有关[9],而不同凝固位置的金属沾污含量是不同的。
但大部分的原生多晶硅材料本身就存在不同程度的金属沾污,很难将晶界类型和金属沾污对晶界复合特性的影响区分开来。

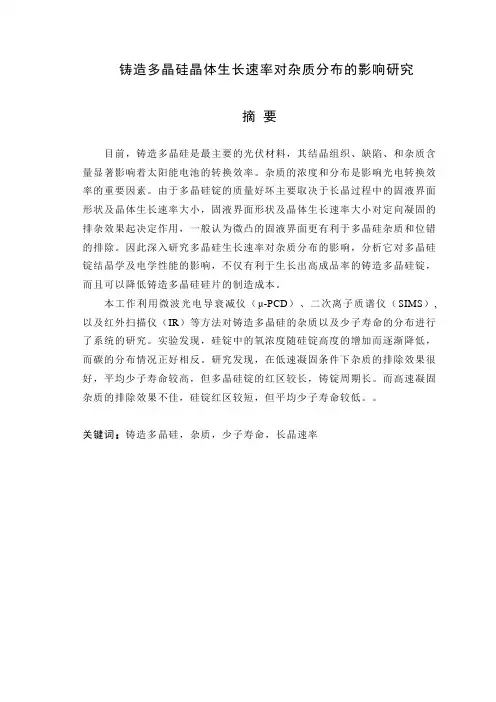

铸造多晶硅晶体生长速率对杂质分布的影响研究摘要目前，铸造多晶硅是最主要的光伏材料，其结晶组织、缺陷、和杂质含量显著影响着太阳能电池的转换效率。
杂质的浓度和分布是影响光电转换效率的重要因素。
由于多晶硅锭的质量好坏主要取决于长晶过程中的固液界面形状及晶体生长速率大小，固液界面形状及晶体生长速率大小对定向凝固的排杂效果起决定作用，一般认为微凸的固液界面更有利于多晶硅杂质和位错的排除。
因此深入研究多晶硅生长速率对杂质分布的影响，分析它对多晶硅锭结晶学及电学性能的影响，不仅有利于生长出高成品率的铸造多晶硅锭，而且可以降低铸造多晶硅硅片的制造成本。
本工作利用微波光电导衰减仪（μ-PCD）、二次离子质谱仪（SIMS）,以及红外扫描仪（IR）等方法对铸造多晶硅的杂质以及少子寿命的分布进行了系统的研究。
实验发现，硅锭中的氧浓度随硅锭高度的增加而逐渐降低，而碳的分布情况正好相反。
研究发现，在低速凝固条件下杂质的排除效果很好，平均少子寿命较高，但多晶硅锭的红区较长，铸锭周期长。
而高速凝固杂质的排除效果不佳，硅锭红区较短，但平均少子寿命较低。
关键词：铸造多晶硅，杂质，少子寿命，长晶速率The investigation on the crystal growth rate of castingpolycrystalline silicon influencing on the distribution ofimpurityABSTRACTAt present, casting polycrystalline silicon is the main PV materil. It affects are the important factors of photoelectric conversion quality of poolycrystalline silicon ingots is determined by the position of the solid/liquid interface and growth rate of crystal. The shape of solid/liquid interface and growth rate determined the quality of rejecting of ,small protruding liquid-solid interface is more advantageous to the reject of dislocation and further research on the influence of polysilicon growth rate on the impurity distribution and electrical behaviour of polycrystalline silicon ingots will help us improve the yield of the ingots and reduce the cost of casting polycrystalline silicon.In this thesis, we investigate the distribution of impurity and minority carrier lifetime of the ingots by Microwavephoto Conductive Decay(μ-PCD), ScanningInfrared Microscopy(IR), Scanning Infrared Microscopy(SIRM) . In the experiments, oxygen content increases in vetical direction, While carbon distribution is exactly thepposite. We find that low-speed solidification conditions is good to the reject of all the reject of all the metal inpurity,minority carrier lifetime is higher, but the casting cycle is longer. Whle High-speed solidification to the disadvantage of the reject of impurity. and its minority carrier lifetime is lower Experimen ts have found that poly ingot growth rate for cm/h for industrial production is a better choice.KEY WORDS:casting polycrystalline silicon,impurity, minority carrier lifetime, growth rate of the crystal.目录第一章绪论 0§引言 0§ 0§浇铸法 0§定向凝固法 (1)§电磁感应加热连续铸造( EMCP) (2)§多晶硅定向凝固原理及相关工艺参数 (2)§铸造多晶硅中的主要杂质及影响 (4)§硅中的氧 (4)§硅中的碳 (4)§ (5)第二章实验过程 (6)§ (7)§检料 (7)§多晶铸锭过程 (7)§剖方取样 (10)§样品检测 (11)§ (11)§ IR阴影检测 (11)§ SIMS测试 (12)第三章实验结果及分析 (12)§ (12)§ IR检测结果及分析 (14)§ (15)§ (16)§ (17)结论 (19)参考文献 (20)致谢 (22)第一章绪论§引言目前，铸锭多晶硅材料是最主要的太阳能电池材料，而且也被认为是今后5到10年中最主要的太阳能电池材料[1]。
