便携式心电监测仪、心电监护仪、心电图机介绍

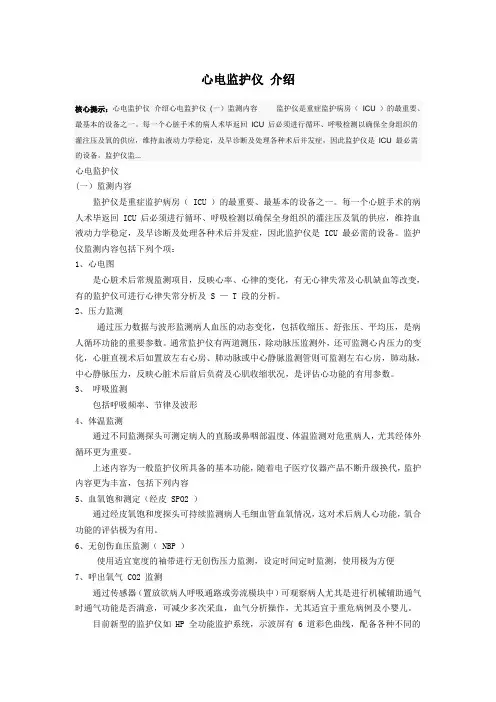

心电监护仪介绍核心提示：心电监护仪介绍心电监护仪(一）监测内容监护仪是重症监护病房（ICU ）的最重要、最基本的设备之一。

每一个心脏手术的病人术毕返回ICU 后必须进行循环、呼吸检测以确保全身组织的灌注压及氧的供应，维持血液动力学稳定，及早诊断及处理各种术后并发症，因此监护仪是ICU 最必需的设备。

监护仪监...心电监护仪(一）监测内容监护仪是重症监护病房（ ICU ）的最重要、最基本的设备之一。

每一个心脏手术的病人术毕返回 ICU 后必须进行循环、呼吸检测以确保全身组织的灌注压及氧的供应，维持血液动力学稳定，及早诊断及处理各种术后并发症，因此监护仪是 ICU 最必需的设备。

监护仪监测内容包括下列个项：1、心电图是心脏术后常规监测项目，反映心率、心律的变化，有无心律失常及心肌缺血等改变，有的监护仪可进行心律失常分析及 S — T 段的分析。

2、压力监测通过压力数据与波形监测病人血压的动态变化，包括收缩压、舒张压、平均压，是病人循环功能的重要参数。

通常监护仪有两道测压，除动脉压监测外，还可监测心内压力的变化，心脏直视术后如置放左右心房、肺动脉或中心静脉监测管则可监测左右心房，肺动脉，中心静脉压力，反映心脏术后前后负荷及心肌收缩状况，是评估心功能的有用参数。

3、呼吸监测包括呼吸频率、节律及波形4、体温监测通过不同监测探头可测定病人的直肠或鼻咽部温度、体温监测对危重病人，尤其经体外循环更为重要。

上述内容为一般监护仪所具备的基本功能，随着电子医疗仪器产品不断升级换代，监护内容更为丰富，包括下列内容5、血氧饱和测定（经皮 SPO2 ）通过经皮氧饱和度探头可持续监测病人毛细血管血氧情况，这对术后病人心功能，氧合功能的评估极为有用。

6、无创伤血压监测（ NBP ）使用适宜宽度的袖带进行无创伤压力监测，设定时间定时监测，使用极为方便7、呼出氧气 CO2 监测通过传感器（置放欲病人呼吸通路或旁流模块中）可观察病人尤其是进行机械辅助通气时通气功能是否满意，可减少多次采血，血气分析操作，尤其适宜于重危病例及小婴儿。

心电监护仪参数心电监护仪是一种常用的医疗设备，用于监测患者的心电图，并提供相关参数，帮助医生判断患者的心脏健康状况。

本文将从心电监护仪的工作原理、常见参数以及临床应用三个方面介绍心电监护仪参数。

心电监护仪的工作原理是基于心电传感技术。

当人体心脏发生收缩和舒张时，心脏肌肉会产生微弱的电信号。

心电监护仪通过电极将这些信号捕捉并转化为可视化的心电图。

心电图通常由多个导联组成，常见的导联包括三导联、五导联和十二导联等。

每个导联都能提供不同的观测角度，以便全面评估患者的心脏功能。

心电监护仪提供的参数有很多，其中最常见的是心率。

心率指的是心脏每分钟跳动的次数，正常成年人的心率一般在60-100次/分钟之间。

高于100次/分钟称为心动过速，低于60次/分钟称为心动过缓。

通过监测心率，可以帮助医生判断患者的心脏健康状况，及时发现并处理异常情况。

除了心率外，心电监护仪还可以提供心律的参数。

心律是指心脏跳动的节律，主要有正常窦性心律、心动过速、心动过缓和心律不齐等。

正常窦性心律是指心脏的节律规律，心动过速是指心率过快，心动过缓是指心率过慢，心律不齐是指心脏跳动的节奏不规律。

通过监测心律参数，可以判断患者的心脏节律是否正常，及时采取干预措施。

此外，心电监护仪还可以提供心脏电轴的参数。

心脏电轴是指心脏电信号在胸腔中传播的方向。

通过测量心脏电轴，可以评估心脏的解剖结构和功能状态，判断是否存在心脏肥厚、房室传导阻滞等病理情况。

心电监护仪参数的临床应用广泛。

在急诊科和监护室中，心电监护仪是必备的设备，用于监护病情和指导治疗。

在心脏病科、心血管内科、心外科等专科中，心电监护仪可以帮助医生对心脏病患者进行定性和定量评估，制定个体化治疗方案。

在心脏康复和运动医学领域，心电监护仪则可以用于评估运动时心脏的负荷能力，指导运动康复训练。

在使用心电监护仪时，同时需注意一些事项。

首先，正确接入电极是保证心电信号质量的关键。

电极应粘贴在干净、干燥的皮肤表面，并保持良好的贴合。

新型便携式心电监测仪的设计原理一、绪论心血管疾病是目前对人类危害最大的一种疾病，而心电图是检查、诊断和预防该类疾病的主要手段和依据。

由于传统的基于PC机平台的心电监护仪，价格昂贵，体积庞大，不便于移动且主要集中在大医院，而无法实时监护患者的病情，给医生和病人带来了很大的不便。

近年来，随着嵌入式和网络通讯技术的飞速发展，我们研制出一种基于ARM7处理器的新型嵌入式心电监护仪，它采用Samsung公司的一款ARM7TDMI核的RISC的32位高速处理器S3C44B0X,具有成本低、体积小、可靠性高、操作简单等优点，适用于个人、中小医院和社区医疗单位，为家庭保健（HHC）和远程医疗（Telem edicine）等新兴的医疗途径提供良好的帮助与支持。

二、系统的工作原理图一新型嵌入式心电监护仪的系统结构框图心电信号通过专用电极从人的左右臂采集到后，送入信号调理电路，先经过前置放大器初步放大，经高通滤波滤除直流信号及低频基线干扰后，由后级放大器放大，再经滤波器进一步滤除50HZ的工频干扰，经低通滤波器后得到符合要求的心电信号，由模拟信号输入端送入ADC，进行高精度的A/D转换。

为了更好的抑制干扰信号和防止导联松动及脱落，我们在电路中还引入了右腿驱动电路和导联脱落检测电路。

系统控制核心采用Samsung公司的S3C44BOX,液晶显示屏（LCD）建立良好的人机交互界面，采集到的信号可以通过LCD实时显示和回放，数据通过因特网基于TCP/ IP(传输控制协议、网际协议) 顺序可靠地传输数据到心电监护中心,为医护人员及时准确的诊断提供参考。

嵌入式实时操作系统采用现在流行的uClinx,管理协调各模块工作，为系统可靠的运行提供保证。

三、系统硬件模块设计3．1、信号调理电路信号调理电路主要包括：放大器、带通滤波器、陷波器等。

图二心电前置放大电路人体心电信号属于强噪声背景下的低频微弱信号，一般只有0.05-5mV,频谱范围为：0.05-100HZ,心电信号正常输出时其幅值约为1mV,而A/D转换器的输入电平要求到达1V左右，即心电放大倍数约为1000倍，由于肌电干扰可能造成前置放大器静态工作点的偏移，甚至截至饱和，所以前置放大器的增益不能太大。

便携式监护仪的使用流程1. 简介便携式监护仪是一种用于监测患者重要生命体征的医疗设备。

它具有体积小、重量轻、便于携带的特点，广泛应用于急救、病房护理、家庭监护等场景。

本文档将介绍便携式监护仪的使用流程，包括准备、操作和注意事项等内容。

2. 准备工作在使用便携式监护仪之前，需要进行以下准备工作：•确保便携式监护仪已经充电，并且电量足够使用；•检查监护仪的连接线、传感器等部件是否完好；•准备好监护仪的使用说明书，以便在需要时进行参考。

3. 操作步骤使用便携式监护仪的步骤如下：3.1 步骤一：确定患者信息在使用便携式监护仪之前，需要确定患者的基本信息，包括姓名、性别、年龄等。

这些信息将用于记录患者的监护数据。

3.2 步骤二：连接传感器将便携式监护仪的传感器与患者的身体部位进行连接，以便监测患者的生命体征数据。

常见的传感器包括血氧饱和度传感器、心电图传感器、血压传感器等。

3.3 步骤三：开机启动按下便携式监护仪的电源按钮，等待监护仪开机启动完成。

在启动过程中，监护仪将进行自检，确保各项功能正常。

3.4 步骤四：选择监护模式根据患者的需要，选择合适的监护模式。

常见的监护模式包括血氧监护、心电监护、呼吸监护等。

根据监护模式的不同，需要连接相应的传感器。

3.5 步骤五：开始监护点击监护仪上的开始按钮，启动监护过程。

监护仪将开始收集患者的生命体征数据，并进行实时显示。

同时，监护仪还会记录这些数据，以便后续分析和报告。

3.6 步骤六：监护结束在需要结束监护时，点击监护仪上的停止按钮，停止监护过程。

监护仪将停止收集患者数据，并显示监护结果。

4. 注意事项在使用便携式监护仪时，需要注意以下事项：•确保便携式监护仪的传感器连接稳定，避免松动或脱落，以免干扰监护数据的准确性；•定期清洁便携式监护仪及传感器，保持其清洁卫生；•防止便携式监护仪接触水或其他液体，以免损坏设备；•若出现异常情况或故障，应立即停止使用，并咨询专业技术人员进行维修；•定期检查便携式监护仪的电池电量，确保充足。

高效诊断便携式心电监护仪使用说明随着医疗技术的不断进步，便携式心电监护仪作为一种便捷、高效的医疗设备，被广泛应用于医疗机构和家庭护理中。

本文将为您详细介绍使用便携式心电监护仪的方法和注意事项，以确保您能正确合理地使用该设备进行心电监测和诊断。

1. 准备工作在使用便携式心电监护仪之前，首先需要进行一些准备工作：1.1 确保便携式心电监护仪已经充电，电源充足。

1.2 检查监护仪电极的粘性胶贴是否完好，是否需要更换。

确保电极与皮肤接触良好，以确保监护结果的准确性。

2. 使用方法以下是使用便携式心电监护仪的步骤：2.1 清洁患者皮肤。

使用温和的皂液和清水清洁患者胸部及四肢等需要监测的部位。

确保皮肤干燥后，用酒精棉球擦拭监护仪电极的接触面。

2.2 选择正确的心电监护仪模式。

根据具体需求，选择适当的监护模式，如测量心率、分析心电图等。

2.3 将心电监护仪正确安装在患者身上。

根据监护仪的设计，将仪器的电极贴片粘贴在患者的胸部或四肢上，确保粘贴位置正确，以保证监测数据的准确性。

2.4 启动心电监护仪。

按下仪器上的启动按钮，心电监护仪将开始采集和分析心电信号。

2.5 完成监护记录。

根据需要，监护仪可以进行长时间记录或短时间记录。

长时间记录可以持续监测患者的心电信号，并生成相应的心电图报告。

短时间记录则可用于日常健康检查或临时心电监测。

3. 注意事项为了确保使用便携式心电监护仪的效果和安全性，您需要注意以下事项：3.1 确保心电监护仪的存储和使用环境干燥清洁。

避免接触水分或污染物质，以免影响设备的正常工作和测量结果的准确性。

3.2 在使用过程中，避免使用过多的电极胶贴，确保每个电极的贴片与皮肤完全贴合。

同时，定期更换电极贴片，以免粘性减弱影响监护结果的准确性。

3.3 使用便携式心电监护仪时，要确保患者处于放松状态，避免受到其他干扰和刺激，尽量保持平静。

3.4 在使用过程中，要随时关注监护仪显示屏上的数据。

如有异常情况或警告提示，应及时采取相应措施，如调整监护仪的位置、检查电极连接等。

轻松操作便携式心电监护仪使用说明为方便广大用户正确地使用便携式心电监护仪，以下是使用说明。

一、产品概述便携式心电监护仪是一种紧凑轻便的医疗设备，用于监测患者的心脏电活动。

其小巧的设计使得患者可以方便地在日常生活中佩戴，并记录心电图数据，以供医生进行诊断。

二、操作步骤1. 准备工作在操作便携式心电监护仪之前，请确保以下准备工作已经完成：- 确保胸部皮肤干燥、清洁，无药物残留或其他物质。

- 确保设备电量充足，必要时请使用充电器进行充电。

- 开启设备并将其与您的智能设备（如手机或平板电脑）进行蓝牙配对。

2. 使用方法a) 佩戴心电贴片将心电贴片粘贴在胸部适当位置，确保其与皮肤充分贴合，并保持良好的电接触，以确保准确的信号传输。

b) 启动监护仪按下心电监护仪上的电源键，等待设备启动成功，指示灯亮起，屏幕显示正常。

c) 连接智能设备打开您的手机或平板电脑上的心电监护应用程序，并按照应用程序提供的操作指南进行蓝牙配对。

一旦成功连接，设备将开始实时监测，并显示心电图波形。

d) 结束监测监测结束后，您可以手动停止监测，或者等待设备自动停止。

请根据实际情况选择适当的操作。

e) 查看心电图数据使用应用程序上的相关功能，您可以查看实时心电图波形，并将数据保存到智能设备上，以便与医生进行分享或进行进一步分析。

三、注意事项1. 请谨慎使用该设备，确保不会对其进行过度的物理冲击，以免损坏。

2. 使用前请仔细阅读用户手册，并按照要求正确佩戴设备，以确保信号的准确传输。

3. 如果您发现心电图波形异常或不明确，请及时咨询医生以获取专业的建议和指导。

4. 在佩戴过程中，如出现皮肤不适，请立即停止使用并与医生联系。

5. 请勿私自修改设备设置或进行维修，如有问题请联系相关服务人员。

四、使用须知1. 本产品适用于12岁以上人群使用。

2. 请遵循医生的建议，在正确的时间和频率下使用设备。

3. 监护仪需要与智能设备配对使用，请确保您的智能设备具备最新版本的操作系统和稳定的蓝牙连接。

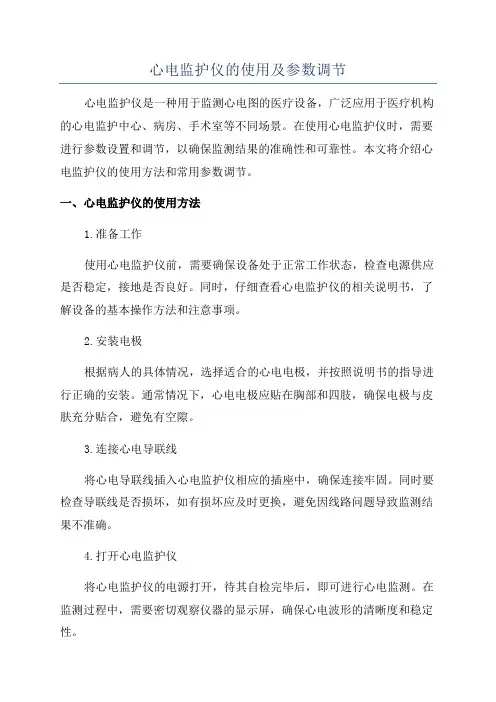

心电监护仪的使用及参数调节心电监护仪是一种用于监测心电图的医疗设备，广泛应用于医疗机构的心电监护中心、病房、手术室等不同场景。

在使用心电监护仪时，需要进行参数设置和调节，以确保监测结果的准确性和可靠性。

本文将介绍心电监护仪的使用方法和常用参数调节。

一、心电监护仪的使用方法1.准备工作使用心电监护仪前，需要确保设备处于正常工作状态，检查电源供应是否稳定，接地是否良好。

同时，仔细查看心电监护仪的相关说明书，了解设备的基本操作方法和注意事项。

2.安装电极根据病人的具体情况，选择适合的心电电极，并按照说明书的指导进行正确的安装。

通常情况下，心电电极应贴在胸部和四肢，确保电极与皮肤充分贴合，避免有空隙。

3.连接心电导联线将心电导联线插入心电监护仪相应的插座中，确保连接牢固。

同时要检查导联线是否损坏，如有损坏应及时更换，避免因线路问题导致监测结果不准确。

4.打开心电监护仪将心电监护仪的电源打开，待其自检完毕后，即可进行心电监测。

在监测过程中，需要密切观察仪器的显示屏，确保心电波形的清晰度和稳定性。

5.完成监测心电监测的持续时间根据需要确定，基本上监测结束时，应按照操作说明进行设备的关闭和拆卸。

二、常用参数调节1.基线滤波器和放大倍数2.心率报警限值3.报警音量和灵敏度4.心电波形显示速度5.储存和打印功能总结：心电监护仪在临床应用中起着非常重要的作用，正确的使用和参数调节可以保证监测结果的准确性和可靠性。

使用心电监护仪时，需要仔细阅读设备说明书，按照正确的方法进行操作。

合理设置心电监护仪的参数，可以根据病人的具体情况调节基线滤波器、放大倍数、心率报警限值等，以获得最佳的监测效果。

同时，注意观察仪器的显示屏，及时处理报警信息，确保病人的安全。

心电监护仪心电监护仪是一种广泛应用于医疗领域的设备，主要用于监测患者的心电活动。

它通过采集患者的心电信号，并将其转化为可视化的波形图，帮助医生判断患者的心脏健康状况。

心电监护仪的基本原理是利用电极贴片将患者的心电信号采集到设备上。

患者通常需要将电极贴片粘贴在胸部和四肢上，在电极与心肌之间会产生微弱的电流。

这些电流被心电监护仪感应到并放大，然后被转换为可视化的心电图。

心电图是一个由多个心电连接在一起形成的波形图。

它记录了心脏在一定时间内的电活动，并反映了心脏的节律和异常情况。

心电图的波形通常包含有P波、QRS波复合体和T波等特征，医生通过分析这些特征来判断患者的心脏状况。

心电监护仪既可以实时监测患者的心电活动，也可以记录下来供医生后续分析。

通过监测心电活动，医生可以了解患者的心脏节律是否正常，是否存在心律失常等心脏问题。

心电监护仪还可以用于监测心脏病患者在日常生活中的心电变化，帮助医生了解病情发展情况。

除了在医疗领域中的应用，心电监护仪在健康管理、体育运动等方面也具有重要的作用。

心电监护仪可以监测人们在运动过程中的心率，判断身体状况是否适合进行某种运动；它还可以帮助运动员监测心率变化，调整训练强度，提高训练效果。

心电监护仪作为一种非侵入性的监测设备，使用方便，对患者无痛苦感。

随着科技的进步，心电监护仪也在不断发展，出现了一些便携式的心电监护仪，患者可以随身携带并进行长时间的心电监测。

这为医生诊断和治疗心脏疾病提供了更多的信息。

然而，心电监护仪也存在一些局限性。

它只能监测心电活动，无法提供其他有关心脏血流、氧合情况的信息。

此外，心电监护仪在一些特殊情况下可能会引发误判，需要医生进行综合分析。

因此，在使用心电监护仪时，医生需要综合考虑患者的病史、临床表现和其他辅助检查结果，以准确判断患者的心脏状况。

总之，心电监护仪是一种广泛应用于医疗领域的设备，它通过采集患者的心电信号，实时监测和记录患者的心脏活动情况。
