大型汽轮机叶片事故原因分析详细版

汽轮机运行所遇事故总结范本标题：汽轮机运行事故总结报告摘要：本文通过对多起汽轮机运行事故的归因分析和总结，提出了相应的改进措施，旨在提高汽轮机运行的安全性和可靠性。

一、引言汽轮机是一种重要的能源转换装置，广泛应用于发电厂和工业生产中。

然而，在汽轮机的运行过程中，时有发生事故，给设备运行和人身安全带来威胁。

因此，对汽轮机运行事故进行总结和分析，能够为改进运行管理、提高设备安全性和可靠性提供有力支持。

二、事故案例分析这里列举了两起典型的汽轮机运行事故案例，并进行了归因分析。

1. 案例一：汽轮机叶片磨损引发故障在一台600MW汽轮机的运行过程中，发生了一起故障，导致汽轮机的热效率下降和运行不稳定。

经过调查和分析，发现事故的主要原因是汽轮机叶片磨损严重，导致叶片几何形状变化，进一步影响了汽轮机的运行性能。

2. 案例二：汽轮机操控系统故障引发事故一台800MW汽轮机在运行过程中突然停机，并伴随有异响和电气故障的报警。

经过排查，发现事故的根本原因在于汽轮机操控系统的故障，导致汽轮机无法正常运行，最终发生了停机事故。

三、事故原因分析基于对多起事故案例的调查和分析，总结出了导致汽轮机运行事故的常见原因。

1. 设备故障：包括叶片磨损、轴承失效、密封件泄漏等。

2. 操控系统故障：如控制操纵系统故障、自动调节系统故障等。

3. 过载运行：长期高负荷运行和短期过载运行会导致设备疲劳和损伤加剧。

4. 操作不当：人为操作不规范、参数设置错误等都可能引发事故。

5. 设备老化：长期使用、维护不当等会导致设备老化和性能下降。

四、改进措施针对汽轮机运行事故的原因，提出以下改进措施，以提高汽轮机运行的安全性和可靠性。

1. 设备维护管理：建立完善的设备维护管理制度，定期对设备进行检查、维护和修复，防止设备的磨损和老化。

2. 操控系统升级：对汽轮机的操控系统进行升级和改造，提高其稳定性和可靠性。

3. 运行监测系统：建立运行监测系统，实时监测汽轮机的运行状态和性能参数，及时发现故障和异常。

汽轮机叶片断裂原因分析及防范措施伍爵技术协作信息技术推广与应用汽轮机叶片断裂原因分析及防范措施武有军李恒坤/蒙华泰热电厂摘要:由于汽轮机叶片工作务件恶劣,受力情况比较复杂,断裂事故较常发生,且后果又比较严重,所以对叶片断裂的原因进行分析, 同时提出相关防范措施就显得尤为重要,文章就此进行分析.关键词:汽轮机;叶片断裂一,引言在汽轮机发生的事故中,由于汽轮机叶片损坏而发生的占主要部分,而这其中汽轮机叶片的断裂,对机组的运行来说是一种危害甚大且较多发生的故障.叶片断裂事故的防止,又因单机容量日益增大,叶片长度增加,叶片的工作应力上升而变得13趋复杂.因此,找出叶片断裂的原因并提出预防措施,这对汽轮机的安全运行是很有必要的.二,汽轮机叶片的组成1.叶型:叶片的主要工作部分,汽流通过由相邻叶片的型线部分构成的通道,完成能量转换.2.叶根:将叶片固定在转子叶轮上的装配部分.3.围带,拉筋等:属于连接件,把几只或整圈叶片连成叶片组,并可调整叶片的自振频率和减少叶片所受的动应力.三,叶片断裂的主要现象分析1.汽轮机内或凝汽器内产生突然的声响.2.机组振动突然增大或抖动,轴向位移显示增大或摆动.3.叶片损坏较多时,同样负荷下蒸汽流量增加,监视段压力上升.4.断裂的叶片可能进入抽汽管道,造成逆止门卡涩等.5.停机惰走或盘车状态能听到金属摩擦声.6.可能引起轴瓦温度和回油温度升高,这是因转子平衡遭到破坏而造成的,同时推力瓦温度上升.7.停机过程经过临界转速区时振动明显增加.四,汽轮机叶片断裂的原因分析众所周知,热电厂汽轮机叶片,特别是动叶片,所处的工况条件及环境极为恶劣.主要表现在应力状态,工作温度,环境介质等方面.汽轮机在工作时,动叶片承受着最大的静应力及交变应力.静应力主要是转子旋转时作用在叶片上的离心力所引起的拉应力,叶片愈长, 转子的直径及转速愈大,其拉应力愈大.所以处于次末级的这两失效叶片,受到了相当大的拉应力.此外,由于蒸汽流的压力作用还产生弯曲应力和扭力,叶片受激振力的作用会产生强迫振动;当强迫振动的频率与叶片自振频率相同时即会引起共振,振幅进一步加大,交变应力急剧增加,会导致叶片发生疲劳断裂.汽轮机的每一级叶片工作温度都不相同,第一级叶片所处的温度最高,大约535~C左右;随后由于蒸汽逐级做功,温度逐级降低,直到末级叶片将降低到IO0~E以下.这两片次末级失效叶片所处的温度是95℃,在这个部位会有游离水分子存在,游离水分子由于过冷凝结成水滴,冲击动叶片进汽侧背弧面,造成水冲蚀.叶片在水蒸汽介质中工作,其中多数是在过热蒸汽中工作,末级叶片是在潮湿蒸汽中工作;过热蒸汽中含有氧,会造成高温氧化腐蚀,生成腐蚀性盐而影响叶片的疲劳强度;湿蒸汽区,可溶性盐垢(如钠盐)吸收水珠成为电解液,造成电化学腐蚀.汽轮机叶片的点蚀是一个电化学的过程.金属与电解质相互作用,阳极发生溶解,铁原子失去电子成为Fe.叶片表面钝化膜的不均匀或破裂,微区化学成分的差异,残余应力较高均为产生点蚀的原因,当介质中含有活性阴离子(c1]时,它们被吸附在金属表面某些点上,形成微电池.膜破坏处成为阳极,而未破坏处为阴极.由于阳极面积比阴极小得多,阳极电流密度大,很快被腐蚀成小孔,溶液中的cl—随着电流向小孔里迁移,使小孔内金属氯化物浓度升高.由于氯化物的水解,小孔内溶液的酸度增加,加上小孑L内氧的供应困难,阻碍孔内金属的再钝化,使孑L内金属处于活化状态,不断受到腐蚀.在交变应力的作用下,在点蚀坑底部会有应力集中而促进裂纹的萌生,形成微裂纹,继而扩展成宏观裂纹,当裂纹扩展到一定的程度时,叶片发生最终的断裂,整个过程是一个腐蚀疲劳断裂过程.此外,由于叶片根部松动,叶根参加振动,使叶根之间或叶片与叶轮机接触面产生往复微量相对摩擦运动而造成机械损坏.同时摩擦表面材料晶体滑移和硬化,使硬化区内产生许多平行的显微裂纹,并不断扩展,从而引起疲劳断裂.五,防范措施探讨1.机组启动前必须对来汽管道充分疏水,启动中蒸汽须保持较高的过热度,当启动或运行中蒸汽温度突然直线下降50%或lOmin内下降50~C时,应立即打闸停机或者发现汽温突然下降,并且来汽管道,主汽门,调节汽门冒白汽时,也应立即果断打闸停机.2.机组启动前应将轴向位移保护投入,运行中不得将轴向位移保护退出,特别是启动中,进行主汽门,调节汽门严密性试验时,轴向位移保护动作后不得以怀疑其误动为理由退出保护强行挂闸.在轴向位置指示达到定值,如保护不动作时,应立即打闸停机.3.并列运行的机组要有串联截止门,保证减温水管路切断可靠,以防止停机状态或启动给水泵后水漏入热态的汽轮机.锅炉打压时,要采取严密的措施阻隔水进入母管.4.采取防止加热器满水返人汽缸的措施,尤其是抽汽逆止门不严密或者加热器铜管易破裂的机组,要经常监控水位变化.5.完善调节各抽汽门等可能有水进入汽缸的温度测点,以便于及时监视汽缸进水或进冷汽并定期试验,确保抽汽逆止门动作可靠,严密不漏.6.改进疏水系统使其管道,联箱,容器的断面或容积适应疏水量的需要,并按压力合理布置进入联箱,容器的位置顺序,确保各级疏水畅通,不发生疏水压力升高返入汽缸.在机组整体布局设计上,一定要注意疏水联箱的底部标高应高于凝汽器热水井最高点的标高,必要时可开大级间疏水孔或取消疏水环,抽汽机组要保证抽汽口间的联络疏水常通.7.确保门杆漏汽管道和汽机溢汽管道上的逆止门动作可靠,截止门严密不漏,防止除氧器满水返入汽缸.8.新机组验收时应检查确定叶片经探伤,测频合格.投产后大修中应对叶片进行损伤检查,发现问题及时解决.9.经常保持系统频率在合格范围内运行,并尽可能减少机组在偏离正常频率下的运行时间.1O.机组运行中振动突然增加,听到甩脱叶片的撞击声,机组内部有摩擦声以及出现凝汽器铜管突然泄漏等情况,是掉叶片故障的征兆, 应按规程规定果断停运机组进行检查,切不可拖延时机,否则将造成设备严重损坏.l1.发生个别叶片断落故障后,可对断裂叶片采取对称切割叶片技术措施,还应对未断落的叶片全面进行探伤,测频检验,确认无问题后方可恢复机组运行.此外,应加强机组运行中的监视,尤其是在机组启,停,加减负荷过程中,必须加强对汽压,汽温,出力,真空,胀差,串轴,振动等的监视,精心调整,不允许这些参数剧烈变化,严格执行规程规定.启,停机过程应按照操作票和启,停机睦线逐步进行操作;同时还要加强汽,水品质的监督,防止叶片结垢,腐蚀;另外,若停机时间较长,应做好保养工作,现经常用的方法是真空干燥法,有效地防止了通流部分锈蚀.充分利用机组大修,小修机会对叶片进行重点检查和探伤,及时发现问题,从而把事故消灭在萌芽之中.参考文献【1】谢永慧,孟庆集:汽轮机叶片疲劳寿命预测方法的研究Uj,西安:西安交通大学,2002;【2】王江洪,齐琰,苏辉等:电站汽轮机叶片疲劳断裂失效综述01,汽轮机技术,2004;【3】程绍兵,刁伟辽:300MW汽轮机叶片点蚀损伤机理分析及预防措施UJ,热力发电,2003;【4】韩彦波:汽轮机叶片裂断事故剖析[1],黑龙江科技信息,2007.?l35?。

文件编号：TP-AR-L5231In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编制：_______________审核：_______________单位：_______________大型汽轮机叶片事故原因分析正式样本大型汽轮机叶片事故原因分析正式样本使用注意：该解决方案资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。

材料内容可根据实际情况作相应修改，请在使用时认真阅读。

在火电厂、核电厂机组运行过程中，汽轮机叶片工作在高温、高压、高转速或湿蒸汽区等恶劣环境中，经受着离心力、蒸汽力、蒸汽激振力、腐蚀和振动以及湿蒸汽区高速水滴冲蚀的共同作用，再加上难以避免的设计、制造、安装质量及运行工况、检修工艺不佳等因素的影响，常会出现损坏，轻则引起汽轮发电机组振动，重则造成飞车事故。

因此，汽轮机叶片的安全可靠直接关系到汽轮机和整个电厂的安全、满发。

汽轮机叶片事故长期困扰电厂机组的安全经济运行。

从国内统计数据看，叶片损坏事故占汽轮机事故的30%。

叶片损坏的位置，从围带到叶根都有。

据日本历年的统计资料，各部位出现损坏的百分率见表1。

此外，汽轮机各级叶片的损坏机会是不均匀的，据美国对50台大型机组的统计，叶片事故几乎全发生在低压缸内，其中末级占20%，次末级占58%，而且集中区是高压第一级，即调节级。

据日本的统计，也有20%的事故发生于此。

因此，在汽轮机设计和运行时，均应注意这些部位。

800MW汽轮机末级叶片断裂原因分析及防范措施[ 关闭窗口]俄罗斯超临界800MW燃煤机组，低压缸末级960mm叶片第43和84号叶片断裂事故进行讨论。

会议前我们编写的800MW汽轮机末级叶片断裂的原因分析及防范措施作为此次会议的交流材料也进行了研讨。

一、动叶片简介1、动叶的作用：将蒸汽的动能和部分热能在由动叶组成的环形叶栅汽道内转换为转子上的机械能。

2、设计制造动叶片主要考虑如下方面的要求：⑴叶片应具有足够的强度和良好的振动特性，即避开共振区以保证叶片安全运行。

⑵应具有良好的空气动力特性，以达到较高的效率。

⑶应有合理的结构和良好的工艺性，便于制造和安装。

3、叶片的组成：⑴叶型：叶片的主要工作部分，汽流通过由相邻叶片的型线部分构成的通道，完成能量转换。

⑵叶根：将叶片固定在转子叶轮上的装配部分。

⑶围带、拉筋等：属于连接件，把几只或整圈叶片连成叶片组，并可调整叶片的自振频率和减少叶片所受的动应力。

4、800MW汽轮机低压缸布置及叶片型式本机共有三个低压缸，每个缸前后各设有5级叶片。

蒸汽由中压缸末级排汽经二根Φ1196mm 的管道进入三个低压缸，低压缸蒸汽作功后，排汽进入两台纵向布置的凝汽器。

800MW汽机低压缸叶片是带有一定反动度的冲动式叶片，叶片为型线沿叶高变化的变截面扭曲叶片。

末级长度为960mm，末级叶轮平均直径2480mm，末级叶片环形排汽面积6×7.48m2，三个低压缸合计出力236MW（高压缸出力260MW，中压缸出力304MW）。

低压缸各级叶片反动度：低压第一级0.33低压第二级0.40低压第三级0.46低压第四级0.55低压第五级0.69二、汽轮机叶片断裂现象1. 汽轮机内或凝汽器内产生突然的声响。

2. 机组振动突然增大或抖动，轴向位移显示增大或摆动。

3. 叶片损坏较多时，同样负荷下蒸汽流量增加，监视段压力上升。

4. 凝结水导电度、Na离子、Cl根增加、凝汽器水位上升，凝泵电流增加。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改试论造成汽轮机事故的影响因素和建议(通用版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes试论造成汽轮机事故的影响因素和建议(通用版)汽轮机在电力系统中起到了十分重要的作用，汽轮机一旦发生事故，就会影响全网的正常运行。

本文针对汽轮机出现的一些常见事故，提出了一些有效的建议。

汽轮机的一些特点大型汽轮机是在高温和高压的环境下工作，它的结构十分复杂，间隙比较小，特别是在启动和停止的时候，过程中负载的变化就会随着发生变化，扩展的静态部分就会收缩膨胀，就会引起热应力的变形和推力的变化，由于强烈的机械振动就会对汽轮机设备的安全造成影响。

如果维修不及时，操作不当，就容易造成设备的严重损坏，甚至导致设备不能使用，这样不仅影响企业的经济效益，还会影响系统的供电。

汽轮机常见的一些事故2.1.大轴出现弯曲汽轮机在没有启动条件或者是强制启动的时候，因为上下缸的温差比较大，轴就会出现弯曲，还有可能导致气缸进水，进入冷凝器，导致间隙变小，造成轴和静止部分发生摩擦，造成大轴严重弯曲。

近年来，大轴弯曲在汽轮机事故中是相当频繁的，特别是20MW 及以上的机组更容易出现这样的问题。

2.2.汽轮机的叶片脱掉汽轮机的叶片是蒸汽动力的转子部件，它不仅承受蒸汽的动力，而且还通过转子高速旋转产生的离心力的作用下，进行转动发电。

同时，叶片本身还存在一定的固有振动频率，旋转流和离开喷嘴的蒸汽产生共振，将导致叶片出现疲劳，从而导致叶片断裂。

因此，如果叶片在设计中不能满足正常应力的要求，离心力和叶片频率就不能避免共振，在正常运行中就会容易导致叶片出现断裂。

某电厂汽轮机叶片断裂事故分析摘要：本文通过对某电厂汽轮机叶片断裂事故的分析，找出失效的原因，为汽轮机的安全运行提出可行性的建议，为电厂排除安全隐患。

希望结合该电厂的此次事故，为其它电厂提供借鉴。

关键词：汽轮机；叶片；失效事故1.概述汽轮机是发电厂主设备之一，而叶片是其最关键的部件,运行中若稍有不慎则极易对叶片造成损害，轻则造成汽轮机振动过大使机组效率降低，重则造成叶片的断裂让整台机组因事故停机造成更大的经济损失。

叶片断裂发生在某电站，事故当天凌晨1点20分，该电站1号机组正常运行，集控系统上突然显示#1～#6轴瓦的振动异常增大。

值班员发现情况后立即降低负荷，但轴瓦振动值无明显下降，只能停机检查。

2.现场情况机组停机后在低压缸内发现叶片残骸，随后起吊低压缸发现低压转子的反向次末级（编号T1-42）的叶片从距离根部1/3处横向断裂如图1所示，相邻的两叶片的叶顶处有不同程度的损伤。

图1 次末级叶片图2 上半部分的残骸合影从现场情况可以判断首先破坏件是T1-42叶片，其上半部分在断裂后由于离心力的作用，甩向末级叶片处，与末级叶片相互撞击，分解成若干体积不等的部分，它们已变形严重如图2所示。

3.理化检验为了掌握断裂叶片材质属性，对其进行化学成分分析，力学性能检测、显微金相组织观察等，了解叶片失效前的属性，为分析叶片断裂提供帮助。

3.1.化学成分分析化学成分分析是验证材料是否符合规定牌号。

而错用材料、成分偏差、合金含量在下限等都会影响钢材的性能，可能造成零件的失效。

该叶片材质是0Cr17Ni4Cu4Nb，根据标准中对成分的要求，进行化学成分分析，结果如表1所列。

经过检验主要合金元素含量均在标准要求范围内。

表1 叶片化学成分分析对比（%）3.2.力学性能检验叶片应具有高的力学强度，良好的冲击韧性。

对失效件进行力学性能测试，了解其在失效前的力学性能是否已不能满足其工作要求。

3.2.1.硬度检测硬度是材料在外力作用下抵抗变形和破坏能力的反映，硬度和强度存在一种类似的线性关系。

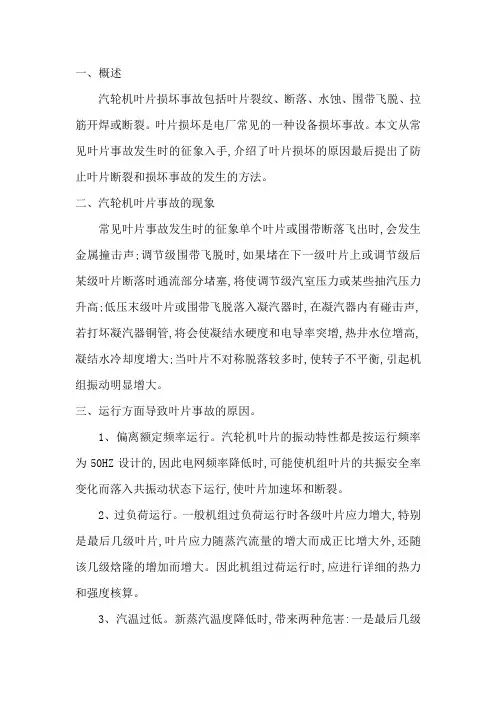

一、概述汽轮机叶片损坏事故包括叶片裂纹、断落、水蚀、围带飞脱、拉筋开焊或断裂。

叶片损坏是电厂常见的一种设备损坏事故。

本文从常见叶片事故发生时的征象入手,介绍了叶片损坏的原因最后提出了防止叶片断裂和损坏事故的发生的方法。

二、汽轮机叶片事故的现象常见叶片事故发生时的征象单个叶片或围带断落飞出时,会发生金属撞击声;调节级围带飞脱时,如果堵在下一级叶片上或调节级后某级叶片断落时通流部分堵塞,将使调节级汽室压力或某些抽汽压力升高;低压末级叶片或围带飞脱落入凝汽器时,在凝汽器内有碰击声,若打坏凝汽器铜管,将会使凝结水硬度和电导率突增,热井水位增高,凝结水冷却度增大;当叶片不对称脱落较多时,使转子不平衡,引起机组振动明显增大。

三、运行方面导致叶片事故的原因。

1、偏离额定频率运行。

汽轮机叶片的振动特性都是按运行频率为50HZ设计的,因此电网频率降低时,可能使机组叶片的共振安全率变化而落入共振动状态下运行,使叶片加速坏和断裂。

2、过负荷运行。

一般机组过负荷运行时各级叶片应力增大,特别是最后几级叶片,叶片应力随蒸汽流量的增大而成正比增大外,还随该几级焓隆的增加而增大。

因此机组过荷运行时,应进行详细的热力和强度核算。

3、汽温过低。

新蒸汽温度降低时,带来两种危害:一是最后几级叶片处湿度过大,叶片受冲蚀,截而减小,应力集中,从而引起叶片的损坏;二是当汽温降低而出力不降低时,流量热必增加,从而引起叶片的过负荷,这同何况能引起叶片损坏。

4、蒸汽品质不良。

蒸汽品质不良会使叶片结垢,造成叶片损坏。

叶片结垢使通道减小,造成级焓降增加,叶片应力增大。

另外结垢也容易引起叶片腐蚀,使强度降低。

5、真空过高或过低。

真空过高时,可能使末级叶片过负荷和湿度增大,加速叶片的水蚀,容易引起叶片的损坏。

另外,真空过低仍维持最大出力不变时,也可能使最后几级过负荷而引起叶片损坏。

6、水冲击。

运行时汽轮机进水的可能性很多,特别是近代大容量再热机组,由于汽水系统相应复杂,汽轮机进水的可能性更有所增加,蒸汽与水一起进入汽轮机,产生水击和汽缸等部件不规则冷却和变形,造成动静部件碰磨,使叶片受到严重损坏。

汽轮机主要零部件常见事故分析（一）汽轮机叶片事故分析汽轮机叶片的损坏形式主要是疲劳断裂。

由于叶片工作条件恶劣，受力情况复杂，断裂事故较常发生，且后果又较严重，所以对叶片断裂事故的分析研究一直受到特别重视。

按照叶片断裂的性质，可以分为短期超载疲劳损坏、长期疲劳损坏、高温疲劳损坏、应力疲劳损坏、腐蚀疲劳损坏、接触疲劳损坏等六钟。

"1、短期超载疲劳损坏这种损坏是指叶片受到外加较大应力或受到较大激振力，而振动次数低于107次就发生断裂的机械疲劳损坏。

如叶片受到水击而承受较大的应力，或因转子不平引起振动及安装不良存在周期力等较大的低频激振力，当这些力引起叶片共振时，叶片会很快断裂。

叶片短期超载疲劳损坏的宏观特征为：断面粗糙，疲劳前沿线（即贝壳纹）不明显，断面上疲劳区面积小于最终静撕断区面积；经受水击而损坏的叶片的断面呈“人”字形纹络特征。

防止短期超载疲劳损坏的主要方法是：防止水击，作好消除低频共振的调频及在正常周波下运行。

2、长期疲劳破坏长期疲劳损坏是指叶片运行中承受低于疲劳强度极限而应力循环次数又远高于107次发生的一种机械疲劳损坏。

造成长期疲劳损坏的原因有：叶片或叶片组在高频激振力作用下引起的共振损坏；叶片表面缺陷处出现局部应力集中而发生的疲劳损坏；低频率运行、超负荷运行使某些级的叶片应力升高导致提早损坏等等。

长期疲劳损坏在电厂叶片断裂事故中最为常见。

防止长期疲劳损坏的办法是：按规定避开高频激振力共振范围，提高叶片加工质量和改善运行条件。

如防止低周波、超负荷运行，防止腐蚀和水击等。

3、高温疲劳破坏高温疲劳损坏是指由蠕变和疲劳共同作用所形成的介于静应力产生的蠕变和动应力产生的疲劳之间的一种损坏形式。

裂纹源部位呈蠕变现象，断裂性质为持久断裂和疲劳断裂的组合，而且往往伴随着材料组织的变化。

高温疲劳损坏裂纹基本上是穿晶的，断口宏观貌有贝壳花纹，断口微观貌有较厚的氧化皮。

高温疲劳损坏发生在高压缸前几级叶片、中间再热式汽轮机中压缸前几级叶片以及中压汽轮机的调速级叶片。

汽轮机运行所遇事故总结标准一、引言汽轮机作为一种重要的能源转化设备，在工业、能源、航空航天等领域起着不可替代的作用。

然而，由于其复杂性和高度自动化程度，一旦发生事故，往往会导致严重的人员伤亡和财产损失。

为了确保汽轮机运行的安全可靠性，制定了汽轮机运行所遇事故总结标准。

本文将从事故原因分析、事故处理流程、事故整改与改进、事故预防和应急措施等方面进行具体阐述。

二、事故原因分析1. 设备老化和损坏：汽轮机长时间运行会导致设备老化和损坏，如叶片磨损、密封失效等，增加事故发生的概率。

2. 设备操作不当：操作人员对汽轮机的操作不熟悉或不规范，如超负荷运行、频繁开关机等，容易引发事故。

3. 设备设计缺陷：汽轮机在设计阶段存在缺陷，如管道连接不牢固、阀门设计不合理等，使得事故隐患存在于设备自身。

4. 外部因素：气候、供电系统、机械故障等外部因素也会对汽轮机运行产生不良影响，导致事故发生。

三、事故处理流程1. 事故发生后立即启动应急预案，确保人员安全。

同时通知相关部门和相关人员进行处理。

2. 对事故现场进行封锁和隔离，确保事态不扩大。

3. 快速采集事故信息，包括事故发生的位置、时间、原因等，以便事后分析。

4. 对受损设备进行控制、隔离和修复，保护其他设备和人员的安全。

5. 开展事故分析，找出事故原因，包括设备故障、操作问题、外部因素等。

6. 对事故进行合理评估，估算损失和影响范围，为事故后续处理提供决策依据。

7. 制定事故整改方案，包括设备修复和改进、操作规程的修订、人员培训等措施，以避免类似事故再次发生。

8. 完成事故整改工作，对整改措施的实施情况进行监督和检查，确保整改效果。

四、事故整改与改进1. 设备整改：对发生事故的设备进行彻底检修或更换，确保设备的正常运行。

2. 操作规程修订：对操作规程进行修订和完善，明确操作流程、操作指引和安全注意事项。

3. 人员培训：加强对操作人员的培训，提高其对汽轮机运行和事故处理的认识和能力。

试论汽轮机事故产生的原因及预防措施汽轮机的工作原理是把蒸汽的力量转化为机械功的旋转式动力机械。

发电的功能比较显著，作为各种风机、压缩机、船舶螺旋桨和泵的驱动，满足生产和生活的供热的需要。

但是在汽轮机运行过程中时常会出现各种问题和设备故障，影响汽轮机的使用，影响人们正常的生产生活。

本文将针对汽轮机在运行过程中出现的各种典型故障并作出分析，以及提出预防措施。

1.汽轮机的常见故障及产生原因1.1.漏水问题由于汽缸都是铸造而成的，在出厂后会存放一段时间也就是时效处理，来消除它在铸造过程中产生的内应力。

存放时间过短的话，将使加工成成品的汽缸在今后的使用中出现变形，并在使用中不断变形，所以就会在运行过程中频繁的出现漏汽现象。

复杂的受力情况也是一个重要原因，包括汽缸内外气体的压力差以及内部各零件的重量等静载负荷，蒸汽流出静叶时的反作用，连接管道在冷热状态下的作用力，会产生相互的作用力，也会使汽缸发生变形。

在温度变化过大时快速的启动和停机，都会导致汽缸的负荷骤增或骤减，还有安装方式不正确、打开保温层的时间不对等。

1.2.漏气问题在加工过程中或经过补焊后产生了应力效应，没有及时经过回火消除这种问题，残余应力造成了汽缸的永久变形。

安装和检修过程中的技术问题，造成汽缸隔板、隔板套、汽封体和內缸的膨胀间隙不合适的问题，会产生使汽缸变形性的巨大膨胀力。

汽缸的型号不对、杂质过多和密封剂的质量不达标，里面存在的杂质物使密封面的结合不严密；应力不足的情况下，螺旋栓的预紧力会达不到要求，时间长了还会被拉长，发生断裂或变形，紧力不足，汽缸也会发生泄漏。

通常螺紧固时顺序是从中间向两边，但是由于人为的操作不当会改变这种顺序，转向从两边向中间，这样就会产生间隙，造成蒸汽泄漏。

会引起设备损坏，机器停运，人员受到伤害，影响正确的工作进度，降低工作效率。

1.3.漏油问题其实漏油问题和漏水、漏汽问题的原因在一定程度上是有相似的，漏油问题引起的原因主要是：密封件损坏，紧固件松动；设备或管道连接密封处不良；输油管道及相关设备破裂；焊接处开缝；输油管道支吊架不合理，造成震动过大，最终导致管路因震动断裂；管路和密封件在选材上没有严格把关。
