丹佛斯MCD500操作手册

格式：pdf
大小：3.25 MB
文档页数：91

下载文档原格式

MCD 200 设计指南说明书

MCD 201MCD 202MCD 200■目录MCD200系列概述 (3)说明 (3)额定值 (4)常规技术数据 (5)机械安装 (7)尺寸和重量 (7)电缆规格 (9)半导体保护熔断装置 (9)常见问题 (10)MCD201 (12)电气图 (12)控制电路 (13)功能 (13)指示 (14)故障排查 (14)MCD202 (15)电气图 (15)控制电路 (15)功能 (16)电动机热敏电阻保护 (18)指示 (18)故障排查 (18)附件 (19)概述 (19)MCD200Remote Operator (19)MCD200Modbus模块 (19)MCD200Profibus模块 (19)MCD200DeviceNet模块 (19)MCD200AS-i模块 (19)MCD PC软件 (19)软启动应用程序指南 (21)降压启动 (21)软启动控制的类型 (22)了解软启动器的额定值 (22)型号选择 (22)典型应用 (23)功率因数修正 (24)■警告■高压警告MCD 200同线电压连接时带有危险电压。

其电气安装只能由具有资质的电工来执行。

如果电动机或MCD 200的安装不正确，可能导致设备故障、严重伤害甚至人身死亡。

请严格遵循本手册、国家电气法规(NEC)和本地安全法规。

■安全规定1.如果要进行维修工作，必须将软启动器同电网断开。

MCD 200的用户或安装人员有义务根据国家电气法规(NEC)和本地安全法规提供适当的接地和支路保护。

■有关无意启动的警告1.当软启动器连入电网时，可通过数字或总线命令来停止电动机。

如果出于人身安全方面的考虑而必须保证不会发生无意启动现象，这些停止功能是不够的。

2.如果软启动器的电子器件发生故障，或者随着供电网或电动机连接方面的临时故障消除，已停止的电动机可能会启动。

■在本手册中使用的符号您在阅读本手册时会遇到各种需要特别注意的符号。

所使用的符号如下：注意表示读者应注意的事项表示一般警告表示高压警告■避免软启动器损坏请阅读并遵守本手册中的所有说明。

danfoss丹佛斯mcd500软启动操作手册

89
11 母线调整程序 (MCD5-0360C - MCD5-1600C)
91
4
MG.17.K2.41 - VLT® 是 Danfoss 的注册商标
北京祥顺达恒商贸有限公司电话：010-6338 8986 传真：010-6338 8582 网站
北京祥顺达恒商贸有限公司电话：010-633388986 传真：010-63388582 网站：

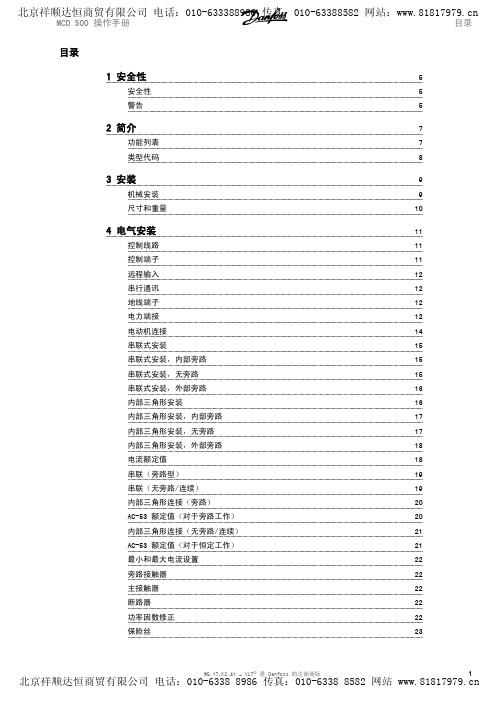

目录
MCD 500 操作手册
8 工具
77
设置日期和时间
77
载入/保存设置
77
将热模型复位
78
保护模拟
78
输出信号模拟
79
数字 I/O 状态
79
温度传感器状态
79
报警记录
80
跳闸日志
80
事件日志
80
计数器
80
9 疑难解答
81
跳闸消息
81
一般性故障
84
10 规格
87
附件
88
通讯模块
88
PC 软件
89
护手罩套件
MCD 500 操作手册
1 安全性
1 安全性
1
1.1 安全性
1.1.1 警告
您在阅读本手册时会遇到各种需要特别注意的符号。以下是使用的符号：
注意表示读者应注意
表示一般警告
表示高压警告
本手册所含的示例和示意图仅用于说明目的。本手册所含信息可能随时更改，恕不事先通知。对因为使用或应用本设备而造成的任何直接、间接或因果性损害，恕不负责。
- 电动机连接 - 相序 - 功率损耗 - 各个相位缺失 - 主电源频率 • 电流 - 额外启动时间 - 电流失衡 - 欠流 - 瞬时过流 •热 - 电动机热敏电阻 - 电动机过载 - 旁路继电器过载 - 散热片温度 • 通讯 - 网络通讯 - 启动器通讯 • 外部 - 输入跳闸 • 启动器 - 各个 SCR 短路 - 电池/时钟

danfoss-丹佛斯- 制冷变频器

MG16J141 - VLT® 是 Danfoss 的注册商标
4 4 4 5 5 5 5 6
7 7 7 7 8 8 8 9 9 9 12 12 12 13 13 13 16 16 17 17 17 17 18 19 19 19 20 20 20 20
1
目录
VLT® Refrigeration Drive 操作手册
44
6.2 应用示例
44
2
MG16J141 - VLT® 是 Danfoss 的注册商标
目录
VLT® Refrigeration Drive 操作手册
7 状态信息
48
7.1 状态信息
48
7.2 状态消息定义
48
8 警告和报警
50
8.1 系统监测
50
8.2 警告和报警类型
50
8.2.1 警告
50
8.2.2 报警跳闸
2 安装
2.1 规划安装位置 2.1.2 规划安装位置
2.2 安装前检查清单 2.3 机械安装
2.3.1 冷却 2.3.2 起吊 2.3.3 墙面安装 - IP21 (NEMA 1) 和 IP54 (NEMA 12) 设备 2.4 电气安装 2.4.1 -一般要求 2.4.2 接地要求 2.4.2.1 漏电电流 (>3.5 mA) 2.4.2.2 IP20 机箱的接地 2.4.2.3 IP21/54 机箱的接地 2.4.3 电动机连接 2.4.3.1 端子位置： D1h-D4h 2.4.4 电动机电缆 2.4.5 电动机旋转检查 2.4.6 交流主电源连接 2.5 控制线路连接 2.5.1 访问 2.5.2 使用屏蔽型控制电缆 2.5.3 屏蔽控制电缆的接地 2.5.4 控制端子类型 2.5.5 控制端子接线 2.5.6 控制端子功能 2.6 串行通讯 2.7 选配设备 2.7.1 负载共享端子 2.7.2 再生端子

丹佛斯软启说明书MC200_3000

MCD 201 系列電氣接線圖 / 控制接線圖 .................................................................................................................... 12 操作與規劃 / 指示燈 / 故障說明 ......................................................................................................... 13
1
MCD softstarter series
Байду номын сангаасMCD 緩衝啟動器只要與主電源相連，就有潛在危險。馬達或啟動器安裝不當將造成設備損壞或重大傷亡，因此，應嚴格遵守本說明書的說明以及國家和當地的法規與安全規範。
緩衝啟動器原理和應用說明 .................................................................................................. 3
降壓啟動概述 ......................................................................................................................................... 3 緩衝啟動控制類型 .................................................................................................................................. 4 認識緩衝啟動器額定 / MCD 型號選擇 .................................................................................................... 5 典型的應用............................................................................................................................................... 7

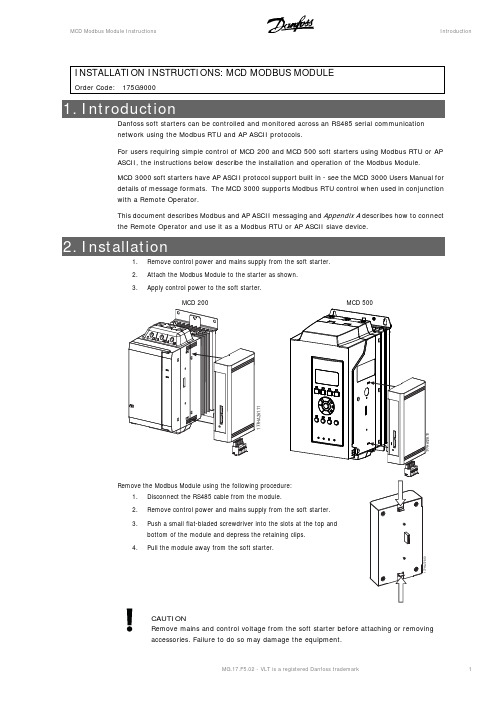

MCD500Modbus通信说明英文版

2 See the relevant soft starter literature for a complete parameter list. The first product parameter is always allocated to register 40009. The last product parameter is allocated to register 40XXX, where XXX = 008 plus total number of available parameters in the product.
MG.17.F5.02 - VLT is a registered Danfoss trademark
2
MCD Modbus Module Instructions
5. Network Status LED
The Network Status LED indicates the state of the communications link between the module and the network. LED operation is as follows:
2. Installation
1. Remove control power and mains supply from the soft starter. 2. Attach the Modbus Module to the starter as shown. 3. Apply control power to the soft starter.
MCD 3000 soft starters have AP ASCII protocol support built in - see the MCD 3000 Users Manual for details of message formats. The MCD 3000 supports Modbus RTU control when used in conjunction with a Remote Operator.

DANFOSS变频器基本操作解析

8、菜单模式
按下[MENU]（菜单）键将启动菜单模式，此时可在显示器上显示以下读数：在菜单模式下，参数分为若干组。参数组的选择由[<>] 键控制。可访问以下参数组：
组代码 0 1 2 3 4 5 6 7 8 9 参数组：操作和显示负载和电动机参考值和极限输入和输出特殊功能串行通讯技术功能应用选件现场总线行规现场总线通讯
所有数据均以4 行字母和数字格式显示，在正常运行条件下，可连续显示4 个测试值和3 个操作状态值。在编程过程中，还可显示快速有效地设置变频器参数所需要的所有信息。作为对显示的补充，还有3 个指示灯可分别用于显示电压（电源或外接24 V 电源）、警告和报警。
2、控制面板- 显示
此LCD 显示器具有逆光照明功能，总计可显示4 行字母和数字，并带有一个显示旋转方向（箭头）的框、选定菜单以及正在对其进行设置的菜单（如果正在设置）。第1 行在正常运行状态下连续显示3 个测试值或是说明第2 行的文字。第2 行显示测试值，并紧接着显示相关单位，无论状态如何（报警/警告情况除外）。第3 行一般为空白，在菜单模式中用于显示选定参数号或参数组号和名称。
DANFOSS VLT5000 系列变频器控制面板(LCP)的基本操作
VLT 5000控制面板(LCP)系列变频器的基本操作
1、控制面板(LCP)
变频器前部有一个控制面板- LCP（本地控制面板），从这个完整的界面可对VLT 5000 系列变频器进行操作和监测。该控制面板可拆卸，还可借助安装套件安装在距离变频器最多3 米远的地方（例如可安装在前面板上）。该控制面板有以下三种功能： • 显示 • 改变参数的按键 • 本地操作按键
第4 行在操作状态下用于显示状态文本，或在数据更改模式下用于显示模式或选定参数的值。箭头指示电动机的旋转方向。此外，还显示已在参数004 中选作有效菜单的菜单。对有效菜单以外的另一菜单进行设置时，设置的菜单号将出现在右侧。第二个菜单号将会闪烁。

丹佛斯变频器远程操作面板

LC系列操作面板使用说明书上海津信变频器有限公司2005年9月一、LC操作面板各部分说明：主显示区：5位LED数码管，可显示频率、电流、电压、电机旋转转向、使用者定义单位、异常等信号灯显示区：分别可显示操作面板的电源，驱动器的运转状态，和报警警告状态POWER灯 -- 指示操作器有供电电源RUN灯 -- 点亮表示变频器有输出WARN灯 -- 变频器处于警告极限状态ALARM灯 -- 变频器处于报警跳闸状态F灯 -- 表示当前显示的是给定值，H灯 -- 表示当前显示的是实际输出频率值，U灯 -- 表示当前显示的是实际的工程单位值按键操作区MODE键 -- 按此键显示项目逐次变更以供选择DATA键 -- 用以读取修改驱动器的各项参数设定STOP/RESET键 --可令驱动器停止运转及故障复位START键 -- 可令驱动器运转△键 -- 数值增大，设定值及参数变更使用▽键 -- 数值减小，设定值及参数变更使用LC操作面板分LC-A01和LC-B01两种型号：LC-A01为+5V电源供电，适用于VLT2800/VLT2900系列变频器，连接到变频器的67，68，69，70端子；LC-B01为+24V电源供电，适用于VLT5000/6000/7000/8000及FC300系列变频器，连接到变频器的13，39，68，69端子。

DANFOSS MCD 系列软启动器连接到软启动器68，69端子，13号接头外接24V电源“+”端，39号接“-”端二、功能显示项目说明显示项目说明显示监控画面显示面板给定值，即显示P215预置给定值1(百分比)。

显示监控画面显示驱动器实际输出到马达的频率。

显示监控画面显示与实际输出频率相关之工程量显示监控画面显示负载电流显示监控画面显示内部直流电压显示监控画面正转命令显示监控画面反转命令参数修改画面显示参数组参数修改画面显示参数组和参数号参数修改画面显示参数内容值警告弹出画面显示过电流，同时ALARM灯亮设定参数号或参数值错误，按“MODE”键恢复面板与变频器通讯连接故障，通讯连续失败5次时置通讯故障。

丹佛斯电磁流量计说明书

操作手册电磁流量计信号转换器MAG5000, MAG60008.1 键盘和显示面板布局键盘用于设定流量计参数，各键功能如下：8.1.2 显示显示包括字母、流量值、设定和故障代码。

第一行是主显行，一般显示流量、累加器1、累加器2中的一个，主显行共分三段： S ：符号区 P ：数值显示区 U ：单位区第二行是标识行，根据操作菜单或设置菜单设定。

F ：报警区故障时闪显两个对三角。

M ：模式区，显示如下符号：操作模式第三行是子标识行，可附显其它信息或显示独立于标识行的信息。

MAG5000/6000 8. 通讯8.2 菜单结构MAG5000和MAG6000信号转换器的菜单结构可参阅下页的菜单一览。

具体参数的设置方法详见各子菜单分解图。

除非特别指明，子菜单分解图适用于各型信号转换器。

菜单一览中的结构仅适用于各主标题和子标题。

显示器第一行为主显行，通常总是显示流量、累加器1或累加器2。

菜单由两部分组成，操作菜单和设置菜单。

操作菜单操作菜单用于日常操作，由操作人员设置和定制。

信号转换器启动时总是默认为操作菜单的第一页，右键和左键用来翻页显示操作菜单的内容。

设置菜单设置菜单仅用于调试和服务。

按住返回键2秒即可进入设置菜单，设置菜单的操作有两种模式：●浏览模式●设置模式浏览模式为只读模式，只能浏览，不能设置。

设置模式为读写模式，既能浏览，亦能修改。

进入设置模式时有密码保护，出厂默认密码为1000。

在设置模式下，进入子菜单通过按解锁键。

此时，点按返回键将回到上一级菜单，按返回键持续2秒将退出设置菜单，返回到操作菜单第一页。

8.2.1 密码在密码菜单中，按右键即可进入浏览模式。

进入读写模式时有密码保护，出厂默认密码为1000，但可在密码菜单中修改为1－9999中的任意数字。

下列步骤可将修改后的密码恢复为出厂默认密码1000：●关断电源●按住返回键，然后打开电源●等ROM和RAM测试完成后松开返回键此时，用户密码已重置为1000。

丹佛斯制冷空调系统配件使用手册、售后维修注意事项及方法

故障排除
© Danfoss A/S (RA Marketing/MWA), , 04-2007
DKRCC.PF.000.G1.41 / 520H1981
147
注释
装配说明
故障排除 — 测量仪器
148
DKRCC.PF.000.G1.41 / 520H1981
© Danfoss A/S (RA Marketing/MWA), , 04-2007
Ae0_0004
电子仪器
电子仪器对湿度很敏感。。如果电子仪器从冰冷的环境中移入温暖的环境中后立刻开始工作，则冷凝物可能会损坏一些电子仪器。。这些电子仪器必须在经过一段时间后整个仪器的温度达到环境温度时才能开始工作。。当电子设备从冰冷的维修车中移入温暖的环境中后，请勿马上使用该电子设备。
装配说明
故障排除 — 测量仪器
测量仪器
查找故障的仪器
以下是在制冷系统中确定故障位置时最为常用的设备： 1. 压力计 2. 温度计 3. 湿度计 4. 检漏器 5. 真空计 6. 钳式安培计 7. 高阻表 8. 极性测定器
90
Ae0_0045
仪器分类
用于制冷系统故障查找和维护的仪器应该满足某些可靠性要求。。对于这其中的一些要求，我们可以做出如下分类： a. 不确定性 b. 辨析率 c. 可重复性 d. 长期稳定性 e. 温度稳定性其中最重要的是 a、b 和 e 项。
© Danfoss A/S (RA Marketing/MWA), , 04-2007
装配说明调节（续）
可以由授信的测试机构对仪器进行适当的最终检查和调节。。
故障排除
© Danfoss A/S (RA Marketing/MWA), , 04-2007

丹佛斯软启动器说明书

MAKING MODERN LIVING POSSIBLE操作说明VLT® 软启动器 - MCD500目录1 安全性51.1 安全性52 简介62.1.1 功能列表62.1.2 类型代码73 安装83.1 机械安装83.2 尺寸和重量94 电气安装104.1.1 控制线路104.1.2 控制端子104.1.3 远程输入114.1.4 串行通讯114.1.5 地线端子114.1.6 电力端接124.1.7 电动机连接134.2 串联式安装134.2.1 串联式安装，内部旁路134.2.2 串联式安装，无旁路134.2.3 串联式安装，外部旁路144.3 内部三角形安装144.3.1 内部三角形安装，内部旁路154.3.2 内部三角形安装，无旁路154.3.3 内部三角形安装，外部旁路164.4 电流额定值164.4.1 串联（旁路型）174.4.2 串联（无旁路/连续）174.4.3 内部三角形连接（旁路）184.4.4 AC-53 额定值（对于旁路工作）184.4.5 内部三角形连接（无旁路/连续）194.4.6 AC-53 额定值（对于恒定工作）194.5 最小和最大电流设置204.6 旁路接触器204.7 主接触器204.8 断路器204.9 功率因数修正214.10 熔断器214.10.2 Bussman 熔丝 - 方形 (170M)224.10.3 Bussman 熔丝 - 英式 (BS88)234.10.4 Ferraz 熔丝 - HSJ244.10.5 Ferraz 熔丝 - 北美式 (PSC 690)254.10.6 经 UL 认证的熔丝 - 短路额定值264.11 示意图274.11.1 内部旁路型号274.11.2 无旁路型号285 应用示例295.1 电动机过载保护295.2 AAC 自适应加速控制295.3 启动模式305.3.1 恒定电流305.3.2 电流斜坡305.3.3 AAC 自适应加速控制305.3.4 快速启动315.4 停止模式315.4.1 惯性停车315.4.2 TVR 软停止315.4.3 AAC 自适应加速控制315.4.4 制动325.5 点动操作325.6 内部三角形操作335.7 典型启动电流345.8 带主接触器的安装355.9 带旁路接触器的安装365.10 紧急运行操作375.11 辅助跳闸电路385.12 软制动395.13 两速电动机406 更改426.1 操作和 LCP426.1.1 工作模式426.2 控制方法436.3 本地控制按钮446.4 显示446.4.1 温度监视屏幕 (S1)446.4.2 可编程屏幕 (S2)446.4.3 平均电流 (S3)446.4.4 电流监视屏幕 (S4)446.4.5 频率监视屏幕 (S5)446.4.6 电动机功率屏幕 (S6)446.4.7 上次启动信息 (S7)446.4.8 日期和时间 (S8)456.4.9 SCR 传导性条形图456.4.10 性能图457 编程467.1 访问控制467.2 快捷菜单477.2.1 快捷设置477.2.2 应用设置487.2.3 日志497.3 主菜单497.3.1 参数497.3.2 参数快捷方式497.3.3 参数列表507.4 主电动机设置517.4.1 制动527.5 保护527.5.1 电流失衡527.5.2 欠流527.5.3 瞬时过流527.5.4 频率跳闸537.6 输入537.7 输出547.7.1 继电器 A 延时547.7.2 继电器 B 和 C547.7.3 低电流标志和高电流标志557.7.4 电动机温度标志557.7.5 模拟输出 A557.8 启动/停止计时器567.9 自动复位567.9.1 自动复位延时567.10 辅电动机设置577.11 显示587.11.1 用户可编程屏幕587.11.2 性能图597.12 受限参数597.13 保护操作607.14 工厂参数608 工具618.1 设置日期和时间618.2 载入/保存设置618.3 将热模型复位618.4 保护模拟618.5 输出信号模拟628.6 数字 I/O 状态628.7 温度传感器状态628.8 报警记录628.8.1 跳闸日志628.8.2 事件日志638.8.3 计数器639 疑难解答649.1 跳闸消息649.2 一般性故障6710 规格6910.1 附件7010.1.1 通讯模块7010.1.2 PC 软件7110.1.3 护手罩套件7111 母线调整程序 (MCD5-0360C - MCD5-1600C)721安全性1.1 安全性您在阅读本手册时会遇到各种需要特别注意的符号。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

- 电动机连接 - 相序 - 功率损耗 - 各个相位缺失 - 主电源频率 • 电流 - 额外启动时间 - 电流失衡 - 欠流 - 瞬时过流 •热 - 电动机热敏电阻 - 电动机过载 - 旁路继电器过载 - 散热片温度 • 通讯 - 网络通讯 - 启动器通讯 • 外部 - 输入跳闸 • 启动器 - 各个 SCR 短路 - 电池/时钟
MG.17.K2.41 - VLT® 是 Danfoss 的注册商标
7
2 简介 2.1.2 类型代码
2
MCD 5
-- - -
Current rating 0021 = 21 A, AC53b 3-30:330 0037 = 37 A, AC53b 3-30:330 0043 = 43 A, AC53b 3-30:330 0053 = 53 A, AC53b 3-30:330
要求的安装情况下实现可靠性能。
2
2.1.1 功能列表
可满足所有连接要求的型号 • 21 A 到 1600 A（串联） • 串联或内部三角形连接 • 内部旁路最高 215 A • 主电源电压：200 - 525 VAC 或 380 - 690 VAC • 控制电压：24 VAC/VDC、110 - 120 VAC 或 220 - 240 VAC
6 更改
LCP 控制方法本地控制按钮显示温度监视屏幕 (S1) 可编程屏幕 (S2) 平均电流 (S3) 电流监视屏幕 (S4)
2
MG.17.K2.41 - VLT® 是 Danfoss 的注册商标
MCD 500 操作手册
24 25 26 27 28 29 30 30 31
33 33 33 33 33 34 34 35 35 35 36 36 37 37 38 39 41 42 43 44 45 46
MCD 500 操作手册
装有电子元件的设备不能同生活垃圾一起处理。必须按照地方和现行法规，将其作为电气和电子废弃物单独回收。
6
MG.17.K2.41 - VLT® 是 Danfoss 的注册商标
MCD 500 操作手册
2 简介
2 简介Biblioteka MCD 500 是一款高级数字软启动解决方案，适用于介于 7 kW 到 800 kW 的电动机。MCD 500 软启动器提供了一整套电动机及系统保护功能，它可以在高
注意表示读者应注意
表示一般警告
1 安全性
1
表示高压警告
本手册所含的示例和示意图仅用于说明目的。本手册所含信息可能随时更改，恕不事先通知。对因为使用或应用本设备而造成的任何直接、间接或因果性损害，恕不负责。
警告 - 存在触电危险 MCD 500 软启动器同电网电压相连时带有危险电压。其电气安装只能由具有资质的电工来执行。如果电动机或软启动器的安装不正确，可能导致设备故障、严重伤害甚至死亡。请遵守本手册的规定以及地方电气安全法规。
B = Bypassed C = Non-bypassed
Mains voltage T5 = 200 - 525 VAC T7 = 380 - 690 VAC
Frame size G1 = 0021 ~ 0105 A G2 = 0131 ~ 0215 A
G3 = 0245 A G4 = 0360 A ~ 0927 A G5 = 1200 A ~ 1600 A
在执行维修工作之前，请断开软启动器与电网电压的连接。软启动器的用户或安装人员有义务根据地方电气安全法规提供适当的接地和支路保护。不要将功率因数修正电容器连接到 MCD 500 软启动器的输出端。如果要采取静态功率因数修正措施，则必须将相关装置连接到软启动器的供电侧。
MG.17.K2.41 - VLT® 是 Danfoss 的注册商标
MCD5-0245C：软启动器和固体表面之间允许有 100 mm（3.94 英寸）的距离。
MCD5-0360C - MCD5-1600C：软启动器和固体表面之间允许有 200 mm（7.88 英寸）的距离。
3
软启动器可以从其侧面安装。此时应将软启动器的额定电流降低 15%。
4
软启动器可以并排安装，两侧的间隙都应为 50 mm（1.97 英寸）。
MG.17.K2.41 - VLT® 是 Danfoss 的注册商标
目录
5 5 5
7 7 8
9 9 10
11 11 11 12 12 12 12 14 15 15 15 16 16 17 17 18 18 19 19 20 20 21 21 22 22 22 22 22 23
1
目录
Bussman 熔丝 - 方形 (170M) Bussman 熔丝 - 英式 (BS88) Ferraz 熔丝 - HSJ Ferraz 熔丝 - 北美式 (PSC 690) Ferraz 熔丝 - 欧式 (PSC 690) Ferraz 熔丝 - AJT 示意图内部旁路型号无旁路型号
MCD 500 操作手册
3 安装
3.1 机械安装
3 安装
3
1
MCD5-0021B - MCD5-0245C：软启动器之间允许有 100 mm（3.94 英寸）的距离。
MCD5-0360C - MCD5-1600C：软启动器之间允许有 200 mm（7.88 英寸）的距离。
2
MCD5-0021B - MCD5-0215B：软启动器和固体表面之间允许有 50 mm（1.97 英寸）的距离。
MCD 500 操作手册
目录
1 安全性
安全性警告
2 简介
功能列表类型代码
3 安装
机械安装尺寸和重量
4 电气安装
控制线路控制端子远程输入串行通讯地线端子电力端接电动机连接串联式安装串联式安装，内部旁路串联式安装，无旁路串联式安装，外部旁路内部三角形安装内部三角形安装，内部旁路内部三角形安装，无旁路内部三角形安装，外部旁路电流额定值串联（旁路型）串联（无旁路/连续）内部三角形连接（旁路） AC-53 额定值（对于旁路工作）内部三角形连接（无旁路/连续） AC-53 额定值（对于恒定工作）最小和最大电流设置旁路接触器主接触器断路器功率因数修正保险丝
5 应用示例
电动机过载保护 AAC 自适应加速控制启动模式恒定电流电流斜坡 AAC 自适应加速控制快速启动停止模式惯性停车 TVR 软停止 AAC 自适应加速控制制动点动操作内部三角形操作典型启动电流带主接触器的安装带旁路接触器的安装紧急运行操作辅助跳闸电路软制动两速电动机
3
目录
8 工具
设置日期和时间载入/保存设置将热模型复位保护模拟输出信号模拟数字 I/O 状态温度传感器状态报警记录跳闸日志事件日志计数器
9 疑难解答
跳闸消息一般性故障
10 规格
附件通讯模块 PC 软件护手罩套件
11 母线调整程序 (MCD5-0360C - MCD5-1600C)
MCD5-0360C MCD5-0380C MCD5-0428C MCD5-0595C MCD5-0619C MCD5-0790C MCD5-0927C MCD5-1200C MCD5-1410C MCD5-1600C
友好的 LCP • 日志 • 实时图表 • SCR 传导性条形图
工具 • 应用设置 • 带有日期和时间戳的事件日志，可存 99 条 • 8 个最近跳闸 • 计数器 • 保护模拟 • 输出信号模拟
输入和输出 • 本地或远程控制输入选项（3 个固定，1 个可编程） • 继电器输出（3 个，可编程） • 模拟可编程输出 • 24 VDC 200 mA 电源输出
0068 = 68 A, AC53b 3-30:570 0084 = 84 A, AC53b 3-30:570 0089 = 89 A, AC53b 3-30:570 0105 = 105 A, AC53b 3-30:570 0131 = 131 A, AC53b 3-30:570 0141 = 141 A, AC53b 3-30:570 0195 = 195 A, AC53b 3-30:570 0215 = 215 A, AC53b 3-30:570
0245 = 245 A, AC53a 3-30:50-6 0360 = 360 A, AC53a 3-30:50-6 0380 = 380 A, AC53a 3-30:50-6 0428 = 428 A, AC53a 3-30:50-6 0595 = 595 A, AC53a 3-30:50-6 0619 = 619 A, AC53a 3-30:50-6 0790 = 790 A, AC53a 3-30:50-6 0927 = 927 A,AC53a 3-30:50-6 1200 = 1200 A, AC53a 3-30:50-6 1410 = 1410 A, AC53a 3-30:50-6 1600 = 1600 A, AC53a 3-30:50-6
5
1 安全性
当软启动器连至主电源时，如果软启动器处于自动启动模式，则可以通过数字或总线命令来停止电动机。
1
1. 如果出于人身安全方面的考虑而必须确保不发生意外启动，
这些停止功能是不够的。
2. 如果软启动器的电子器件发生故障，或者随着供电网或电动机连接方面的临时故障消除，已停止的电动机可能会启动。
自动启动使用自动启动功能时务必谨慎。在操作之前，请阅读所有与自动启动有关的说明。
MG.17.K2.41 - VLT® 是 Danfoss 的注册商标
目录
51 52 52 52 52 53
55 55 56 56 57 58 58 58 58 59 59 61 62 62 62 63 63 64 66 66 67 68 68 68 69 69 70 70 72 73 74 75 76 76
