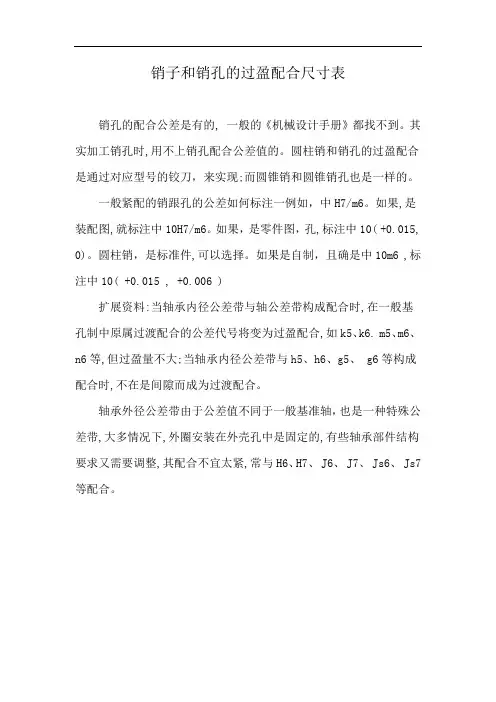

销子和销孔的过盈配合尺寸表
销孔的配合公差是有的, 一般的《机械设计手册》都找不到。
其实加工销孔时,用不上销孔配合公差值的。
圆柱销和销孔的过盈配合是通过对应型号的铰刀，来实现;而圆锥销和圆锥销孔也是一样的。
一般紧配的销跟孔的公差如何标注一例如，中H7/m6。
如果,是装配图,就标注中10H7/m6。
如果，是零件图，孔,标注中10( +0.015, 0)。
圆柱销，是标准件,可以选择。
如果是自制，且确是中10m6 ,标注中10( +0.015 , +0.006 )
扩展资料:当轴承内径公差带与轴公差带构成配合时,在一般基
孔制中原属过渡配合的公差代号将变为过盈配合,如k5、k6. m5、m6、n6等,但过盈量不大;当轴承内径公差带与h5、h6、g5、 g6等构成配合时,不在是间隙而成为过渡配合。
轴承外径公差带由于公差值不同于一般基准轴，也是一种特殊公差带,大多情况下,外圈安装在外壳孔中是固定的,有些轴承部件结构要求又需要调整,其配合不宜太紧,常与H6、H7、 J6、 J7、 Js6、 Js7 等配合。
间隙、过渡、过盈、基孔制、基轴制、配合代号及标注示例基本尺寸相同的、相互结合的孔和轴公差带之间的关系，称为配合。
根据使用要求的不同，孔和轴之间的配合有松有紧，因而国标规定配合种类：1）间隙配合孔与轴装配时，有间隙（包括最小间隙等于零）的配合。
孔的公差带在轴的公差带之上。
2）过渡配合孔与轴装配时，可能有间隙或过盈的配合。
孔的公差带与轴的公差带互相交叠。
3）过盈配合孔与轴装配时有过盈（包括最小过盈等于零）的配合。
孔的公差带在轴的公差带之下。
❖基准制在制造配合的零件时，使其中一种零件作为基准件，它的基本偏差一定，通过改变另一种非基准件的基本偏差来获得各种不同性质配合的制度称为基准制。
根据生产实际的需要，国家标准规定了两种基准制。
1）基孔制基孔制--是指基本偏差为一定的孔的公差带与不同基本偏差的轴的公差带形成各种配合的一种制度。
见下图。
基孔制的孔称为基准孔，其基本偏差代号为H，其下偏差为零。
基孔制2）基轴制（如右下图所示）基轴制--是指基本偏差为一定的轴的公差带与不同基本偏差的孔的公差带形成各种配合的一种制度。
见右下图。
基轴制的轴称为基准轴，其基本偏差代号为h，其上偏差为零。
基轴制❖配合代号配合代号由孔和轴的公差带代号组成，写成分数形式，分子为孔的公差带代号，分母为轴的公差带代号。
凡是分子中含H的为基孔制配合，凡是分母中含h的为基轴制配合。
例如1：φ25H7/g6的含义是指该配合的基本尺寸为φ25、基孔制的间隙配合，基准孔的公差带为H7，（基本偏差为H公差等级为7级），轴的公差带为g6（基本偏差为g，公差等级为6级）。
例如2：φ25N7/h6 的含义是指该配合的基本尺寸为φ25、基轴制过渡配合，基准轴的公差带为h6，（基本偏差为h，公差等级为6级），孔的公差带为N7（基本偏差为N，公差等级为7级）。
❖公差与配合在图样上的标注1）在装配图上标注公差与配合，采用组合式注法。
2）在零件图上的标注方法有三种形式。

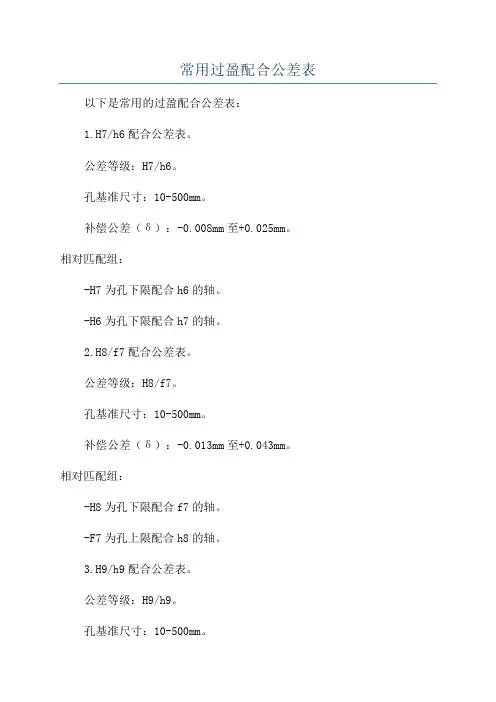

常用过盈配合公差表以下是常用的过盈配合公差表：
1.H7/h6配合公差表。
公差等级：H7/h6。
孔基准尺寸：10-500mm。
补偿公差（δ）：-0.008mm至+0.025mm。
相对匹配组：
-H7为孔下限配合h6的轴。
-H6为孔下限配合h7的轴。
2.H8/f7配合公差表。
公差等级：H8/f7。
孔基准尺寸：10-500mm。
补偿公差（δ）：-0.013mm至+0.043mm。
相对匹配组：
-H8为孔下限配合f7的轴。
-F7为孔上限配合h8的轴。
3.H9/h9配合公差表。
公差等级：H9/h9。
孔基准尺寸：10-500mm。
补偿公差（δ）：-0.030mm至+0.070mm。
相对匹配组：
-H9为孔下限配合h9的轴。
-H9为孔上限配合h9的轴。
4.H7/s6配合公差表。
公差等级：H7/s6。
孔基准尺寸：10-500mm。
补偿公差（δ）：-0.012mm至+0.028mm。
相对匹配组：
-H7为孔下限配合s6的轴。
-S6为孔下限配合h7的轴。
5. H7/js6配合公差表。
公差等级：H7/js6。
孔基准尺寸：10-500mm。
补偿公差（δ）：-0.012mm至+0.051mm。
相对匹配组：
- H7为孔下限配合js6的轴。
-Js6为孔下限配合h7的轴。
以上是常用的过盈配合公差表，可以根据具体需要进行选择。
30轴孔过盈配合公差表1. 引言轴孔过盈配合是机械设计中重要的一部分，它使得轴与孔之间形成紧密的配合。
为了满足不同应用的需求，各种不同的过盈配合公差表被制定出来，以提供不同过盈配合公差的选择。
本文将详细探讨30轴孔过盈配合公差表的背景、应用范围和具体的公差数值。
2. 背景过盈配合是指轴直径大于孔直径的一种配合方式，通过这种配合方式可以实现紧密连接。
在一些工程中，要求轴与孔之间不能有间隙，以确保传递力矩和精确的定位。
因此，过盈配合在机械设计中起到了至关重要的作用。
为了方便设计师选择适合的过盈配合公差，国际标准化组织（ISO）根据过盈量和工作条件制定了不同类型的过盈配合公差表。
这些公差表包括不同的公差等级和公差数值，以适应不同的需求。
3. 应用范围30轴孔过盈配合公差表是针对轴孔直径为30mm的过盈配合设计的。
它适用于一些需要保证精确定位和刚性连接的应用，如汽车制造、航空航天和机械制造等领域。
4. 公差等级30轴孔过盈配合公差表中定义了几个公差等级，分别是H6、H7、H8和H9。
这些公差等级是根据过盈配合的紧密程度来划分的，公差等级越高，轴与孔之间的间隙越小。
•H6级：最小间隙，适用于高精度要求的应用；•H7级：适用于一般的机械制造；•H8级：适用于需要一定间隙的应用，如热膨胀要求；•H9级：适用于低成本的制造，要求宽松。
根据具体的工作要求和制造成本，设计师可以根据需要选择相应的公差等级。
5. 公差数值在30轴孔过盈配合公差表中，每个公差等级都对应着具体的公差数值。
这些数值是为了保证轴与孔之间有适当的过盈量，以满足工作要求。
以H7级为例，其公差数值如下：1.上限公差：+0.013mm2.下限公差：-0.003mm在实际应用中，设计师可以根据特定要求选择适当的公差数值，以实现所需的过盈量。
结论30轴孔过盈配合公差表提供了一种方便的选择不同过盈配合公差的方式。
通过选择适当的公差等级和公差数值，可以满足不同工作要求下的过盈配合需求。

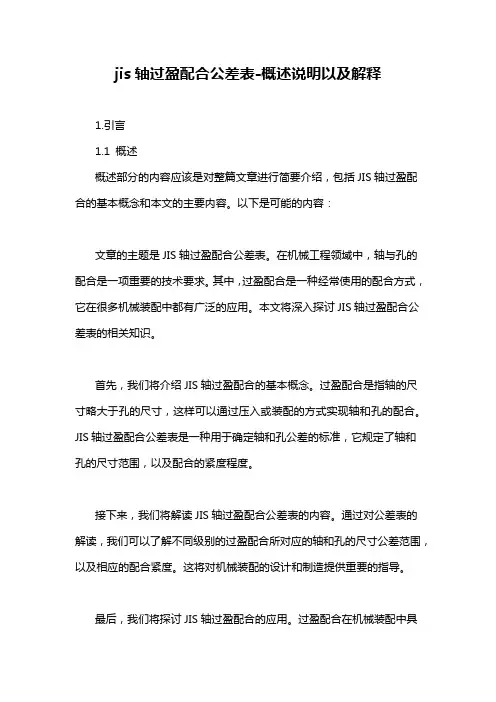

jis轴过盈配合公差表-概述说明以及解释1.引言1.1 概述概述部分的内容应该是对整篇文章进行简要介绍，包括JIS轴过盈配合的基本概念和本文的主要内容。
以下是可能的内容：文章的主题是JIS轴过盈配合公差表。
在机械工程领域中，轴与孔的配合是一项重要的技术要求。
其中，过盈配合是一种经常使用的配合方式，它在很多机械装配中都有广泛的应用。
本文将深入探讨JIS轴过盈配合公差表的相关知识。
首先，我们将介绍JIS轴过盈配合的基本概念。
过盈配合是指轴的尺寸略大于孔的尺寸，这样可以通过压入或装配的方式实现轴和孔的配合。
JIS轴过盈配合公差表是一种用于确定轴和孔公差的标准，它规定了轴和孔的尺寸范围，以及配合的紧度程度。
接下来，我们将解读JIS轴过盈配合公差表的内容。
通过对公差表的解读，我们可以了解不同级别的过盈配合所对应的轴和孔的尺寸公差范围，以及相应的配合紧度。
这将对机械装配的设计和制造提供重要的指导。
最后，我们将探讨JIS轴过盈配合的应用。
过盈配合在机械装配中具有许多优点，例如提高装配的精度和刚度，减少摩擦和松动等。
然而，过盈配合也有一些局限性和注意事项。
我们将对这些进行详细讨论，并提出针对公差表的建议，以帮助读者更好地应用JIS轴过盈配合。
通过对JIS轴过盈配合公差表的研究和理解，读者将能够更好地进行机械装配设计和制造，并确保轴和孔之间的配合达到预期的要求。
本文将为读者提供全面的知识和实用的建议，帮助他们在实际工作中取得更好的成果。
1.2文章结构1.2 文章结构本篇文章主要分为以下几个部分：第一部分为引言部分，主要介绍了本篇文章的背景和目的。
在引言部分中，我们会对JIS轴过盈配合进行一个概述，解释其概念和意义，以及本文所要解析的JIS轴过盈配合公差表。
第二部分是正文部分，主要包括了三个小节。
首先是2.1节，介绍了JIS轴过盈配合的基本概念，包括了什么是JIS轴过盈配合以及其主要特点。
接着是2.2节，对JIS轴过盈配合公差表进行解读，详细说明了表中各项指标的含义和应用。
