安全防范系统工程2

GB50348-2004安全防范工程技术规范目次1 总则2 术语3 安全防范工程设计3.1一般规定3.2现场勘察3.3 设计要素3.4 功能设计3.5 安全性设计3.6 电磁兼容性设计3.7可靠性设计3.8环境适应性设计3.9防雷与接地设计3.10集成设计3.11传输方式、传输线缆、传输设备的选择与布线3.12供电设计3.13监控中心设计4高风险对象的安全防范工程设计4.1风险等级与防护级别4.2文物保护单位、博物馆安全防范工程设计4.3银行营业场所安全防范工程设计4.4重要物资储存库安全防范工程设计4.5民用机场安全防范工程设计4.6铁路车站安全防范工程设计5 普通风险对象的安全防范工程设计5.1通用型公共建筑安全防范工程设计5.2住宅小区安全防范工程设计6 安全防范工程施工6.1 一般规定6.2 施工准备6.3工程施工6.4系统调试7 安全防范工程检验7.1一般规定7.2系统功能与主要性能检验7.3安全性及电磁兼容性检验7.4设备安装检验7.5线路敷设检验7.6 电源检验7.7 防雷与接地检验8 安全防范工程验收8.1一般规定8.2验收条件与检验组织8.3工程验收8.4 工程移交本规范用词说明.........P103附：条文说明强制执行条款：3.1.4；3.13.1；4.1.4；4.2.4（2）；4.2.5；4.2.6（2）；4.2.7（1）（2）；4.2.8（1）（2）；4.2.9（1）（3）（4）（5）；4.2.10；4.2.11（2）（4）（5）；4.2.15；4.2.16（2）；4.2.17；4.2.18（3）；4.2.21；4.2.23（1）（2）（3）（4）；4.2.24；4.2.25（3）；4.2.27（1）（2）（4）；4.2.28（5）；4.2.32（3）；4.3.5（1）（2）（3）（4）（5）（7）；4.3.13（1）（2）（3）（4）；4.3.18；4.3.19；4.3.20；4.3.21（1）（4）；4.3.23（4）；4.3.24（2）；4.3.27；4.4.28（1）；4.5.6；4.5.7；4.5.8；4.5.9；4.5.13；4.5.14；4.5.19；435320；4.5.21；4.5.28；4.5.31（1）；4.6.6；4.6.7；4.6.9；4.6.10；4.6.11；4.6.13；4.6.15；4.6.18；4.6.20；4.6.23；4.6.25；4.6.27；5.2.8（4）（5）；5.2.13（3）；5.2.18（3）；6.3.1；6.3.2；7.1.2；7.1.9；8.2.1（1）（2）（3）（4）；8.3.4；1 总则1.0.1 为了规范安全防范工程设计、施工检验和验收，提高安全防范工程的质量，保护公民人身安全和国家、集体、个人财产安全，制定本规范。

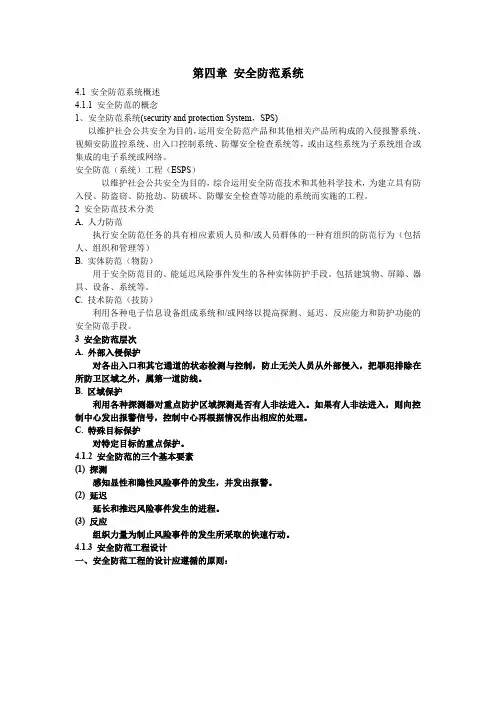

第四章安全防范系统4.1 安全防范系统概述4.1.1 安全防范的概念1、安全防范系统(security and protection System，SPS)以维护社会公共安全为目的，运用安全防范产品和其他相关产品所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等，或由这些系统为子系统组合或集成的电子系统或网络。

安全防范（系统）工程（ESPS）以维护社会公共安全为目的，综合运用安全防范技术和其他科学技术，为建立具有防入侵、防盗窃、防抢劫、防破坏、防爆安全检查等功能的系统而实施的工程。

2 安全防范技术分类A. 人力防范执行安全防范任务的具有相应素质人员和/或人员群体的一种有组织的防范行为（包括人、组织和管理等）B. 实体防范（物防）用于安全防范目的、能延迟风险事件发生的各种实体防护手段。

包括建筑物、屏障、器具、设备、系统等。

C. 技术防范（技防）利用各种电子信息设备组成系统和/或网络以提高探测、延迟、反应能力和防护功能的安全防范手段。

3 安全防范层次A. 外部入侵保护对各出入口和其它通道的状态检测与控制，防止无关人员从外部侵入，把罪犯排除在所防卫区域之外，属第一道防线。

B. 区域保护利用各种探测器对重点防护区域探测是否有人非法进入。

如果有人非法进入，则向控制中心发出报警信号，控制中心再根据情况作出相应的处理。

C. 特殊目标保护对特定目标的重点保护。

4.1.2 安全防范的三个基本要素(1) 探测感知显性和隐性风险事件的发生，并发出报警。

(2) 延迟延长和推迟风险事件发生的进程。

(3) 反应组织力量为制止风险事件的发生所采取的快速行动。

4.1.3 安全防范工程设计一、安全防范工程的设计应遵循的原则：二、风险等级与防护级别的划分2、通用型建筑安防系统设防区域和部位的选择：三、设计要素1、安全防范系统构成：2、安全防范系统类型：按照系统集成度的高低,分为集成式、组合式、分散式集成式安全防范系统：组合式安全防范系统：分散式安全防范系统：3、各主要子系统的设计要素：4.2 入侵报警系统4.2.1 入侵报警系统概述1、入侵报警系统intruder alarm system(IAS)利用传感器技术和电子信息技术探测并指示非法进入或试图非法进入设防区域(包括主观判断面临被劫持或遭抢劫或其他譬急情况时，故意触发紧急报警装置)的行为、处理报警信息、发出报警信息的电子系统或网络。

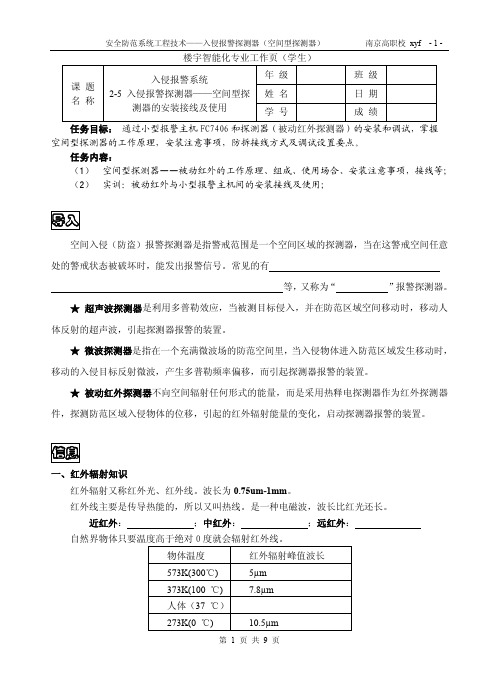

楼宇智能化专业工作页（学生）任务目标：通过小型报警主机FC7406和探测器（被动红外探测器）的安装和调试，掌握空间型探测器的工作原理，安装注意事项，防拆接线方式及调试设置要点。

任务内容：（1）空间型探测器——被动红外的工作原理、组成、使用场合、安装注意事项，接线等；（2）实训：被动红外与小型报警主机间的安装接线及使用；空间入侵（防盗）报警探测器是指警戒范围是一个空间区域的探测器，当在这警戒空间任意处的警戒状态被破坏时，能发出报警信号。

常见的有等，又称为“”报警探测器。

★超声波探测器是利用多普勒效应，当被测目标侵入，并在防范区域空间移动时，移动人体反射的超声波，引起探测器报警的装置。

★微波探测器是指在一个充满微波场的防范空间里，当入侵物体进入防范区域发生移动时，移动的入侵目标反射微波，产生多普勒频率偏移，而引起探测器报警的装置。

★被动红外探测器不向空间辐射任何形式的能量，而是采用热释电探测器作为红外探测器件，探测防范区域入侵物体的位移，引起的红外辐射能量的变化，启动探测器报警的装置。

一、红外辐射知识红外辐射又称红外光、红外线。

波长为0.75um-1mm。

红外线主要是传导热能的，所以又叫热线。

是一种电磁波，波长比红光还长。

近红外：；中红外：；远红外：在室温条件下，任何物品均有辐射。

温度越高的物体，红外辐射 。

人是恒温动物，红外辐射 。

我们之所以称为被动红外，即探测器本身不发射任何能量而只被动接收、探测来自环境的红外辐射。

探测器安装后数秒种已适应环境，在无人或动物进入探测区域时，现场的红外辐射稳定不变，一旦有人体红外线辐射进来，经光学系统聚焦就使热释电器件产生突变电信号，而发出警报。

被动红外入侵探测器形成的警戒线一般可以达到数十米。

二、被动红外探测器的组成及工作原理被动红外探测器的组成： ● ● ●红外传感器PIR （Passive Infrared Detection ）红外传感器又称为热传感器，它是被动式红外探测器中实现热电转换的关键器件—— 。

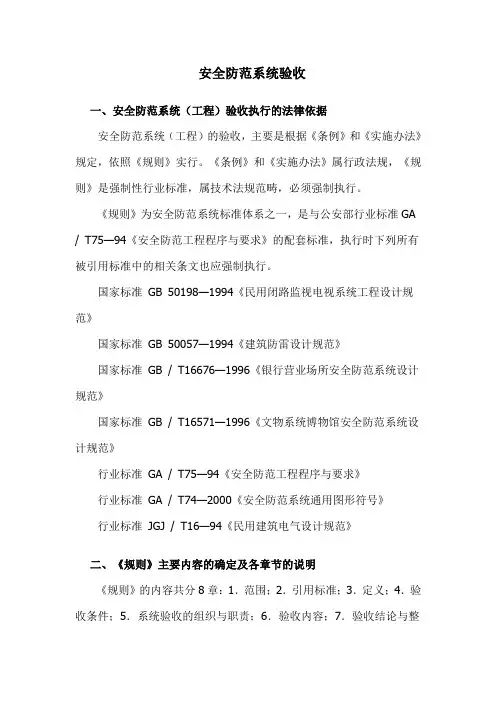

安全防范系统验收一、安全防范系统（工程）验收执行的法律依据安全防范系统（工程）的验收，主要是根据《条例》和《实施办法》规定，依照《规则》实行。

《条例》和《实施办法》属行政法规，《规则》是强制性行业标准，属技术法规范畴，必须强制执行。

《规则》为安全防范系统标准体系之一，是与公安部行业标准GA / T75—94《安全防范工程程序与要求》的配套标准，执行时下列所有被引用标准中的相关条文也应强制执行。

国家标准GB 50198—1994《民用闭路监视电视系统工程设计规范》国家标准GB 50057—1994《建筑防雷设计规范》国家标准GB / T16676—1996《银行营业场所安全防范系统设计规范》国家标准GB / T16571—1996《文物系统博物馆安全防范系统设计规范》行业标准GA / T75—94《安全防范工程程序与要求》行业标准GA / T74—2000《安全防范系统通用图形符号》行业标准JGJ / T16—94《民用建筑电气设计规范》二、《规则》主要内容的确定及各章节的说明《规则》的内容共分8章：1．范围；2．引用标准；3．定义；4．验收条件；5．系统验收的组织与职责；6．验收内容；7．验收结论与整改；8．系统移交。

其中第5章、第6章和第7章是《规则》的关键内容。

现就《规则》主要的章节内容分述如下：（一）范围《规则》对安全防范系统（工程）的质量验收，提出必须遵循的基本要求。

对一、二级工程的验收应严格执行《规则》的主要条款，三级工程的验收参照《规则》可适当简化。

三级工程的验收可适当简化，标准中与简化有关的条款有：GA / T 75—94中的6.1、6.2.1、10.1、10.2条及《规则》中的4.7条。

标准中有明确说明的，按规定执行，标准中没有明确说明的，由验收委员会（验收小组）决定并执行简化操作。

（二）引用标准引用标准在以上安全防范系统（工程）验收执行的法律依据已提到，这里略。

（三）定义定义如下：1．安全技术防范（简称技防）以运用技防产品，实施技防工程为手段，结合各种相关现代科学技术，预防、制止违法犯罪和重大治安事故，维护社会公共安全的活动。

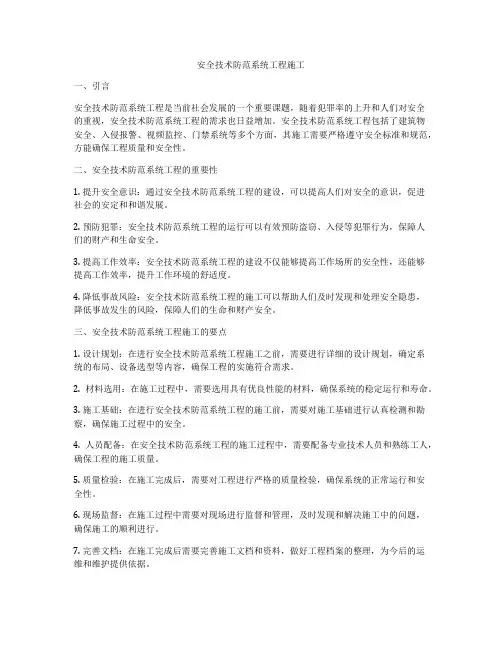

安全技术防范系统工程施工一、引言安全技术防范系统工程是当前社会发展的一个重要课题，随着犯罪率的上升和人们对安全的重视，安全技术防范系统工程的需求也日益增加。

安全技术防范系统工程包括了建筑物安全、入侵报警、视频监控、门禁系统等多个方面，其施工需要严格遵守安全标准和规范，方能确保工程质量和安全性。

二、安全技术防范系统工程的重要性1. 提升安全意识：通过安全技术防范系统工程的建设，可以提高人们对安全的意识，促进社会的安定和和谐发展。

2. 预防犯罪：安全技术防范系统工程的运行可以有效预防盗窃、入侵等犯罪行为，保障人们的财产和生命安全。

3. 提高工作效率：安全技术防范系统工程的建设不仅能够提高工作场所的安全性，还能够提高工作效率，提升工作环境的舒适度。

4. 降低事故风险：安全技术防范系统工程的施工可以帮助人们及时发现和处理安全隐患，降低事故发生的风险，保障人们的生命和财产安全。

三、安全技术防范系统工程施工的要点1. 设计规划：在进行安全技术防范系统工程施工之前，需要进行详细的设计规划，确定系统的布局、设备选型等内容，确保工程的实施符合需求。

2. 材料选用：在施工过程中，需要选用具有优良性能的材料，确保系统的稳定运行和寿命。

3. 施工基础：在进行安全技术防范系统工程的施工前，需要对施工基础进行认真检测和勘察，确保施工过程中的安全。

4. 人员配备：在安全技术防范系统工程的施工过程中，需要配备专业技术人员和熟练工人，确保工程的施工质量。

5. 质量检验：在施工完成后，需要对工程进行严格的质量检验，确保系统的正常运行和安全性。

6. 现场监督：在施工过程中需要对现场进行监督和管理，及时发现和解决施工中的问题，确保施工的顺利进行。

7. 完善文档：在施工完成后需要完善施工文档和资料，做好工程档案的整理，为今后的运维和维护提供依据。

四、安全技术防范系统工程施工的难点和解决方案1. 设计规划不合理：在施工过程中可能会出现设计规划不合理的情况，解决方法是及时与设计方沟通协商，对设计进行修正。

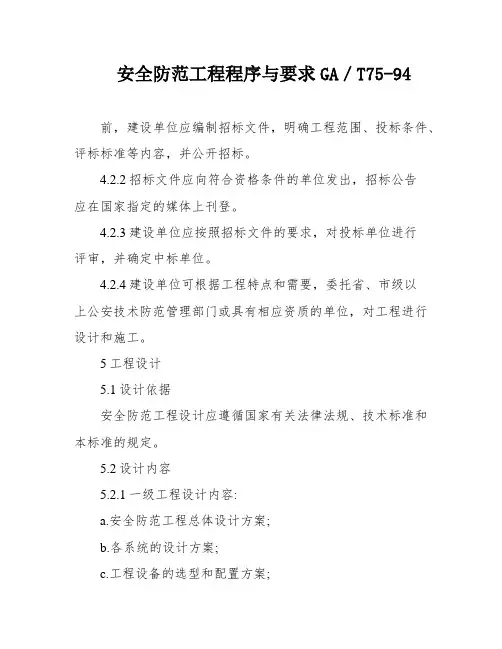

安全防范工程程序与要求GA／T75-94前，建设单位应编制招标文件，明确工程范围、投标条件、评标标准等内容，并公开招标。

4.2.2招标文件应向符合资格条件的单位发出，招标公告应在国家指定的媒体上刊登。

4.2.3建设单位应按照招标文件的要求，对投标单位进行评审，并确定中标单位。

4.2.4建设单位可根据工程特点和需要，委托省、市级以上公安技术防范管理部门或具有相应资质的单位，对工程进行设计和施工。

5工程设计5.1设计依据安全防范工程设计应遵循国家有关法律法规、技术标准和本标准的规定。

5.2设计内容5.2.1一级工程设计内容:a.安全防范工程总体设计方案;b.各系统的设计方案;c.工程设备的选型和配置方案;d.施工图设计;e.工程质量和安全控制措施。

5.2.2二、三级工程设计内容:a.安全防范工程总体设计方案;b.各系统的设计方案;c.工程设备的选型和配置方案;d.施工图设计。

5.3设计文件设计单位应编制设计文件，包括设计说明、设计图纸、技术规格书等，并应进行审查和确认。

6工程施工6.1施工前准备施工单位应根据设计文件，编制施工组织设计和施工方案，并经建设单位审核批准后，方可施工。

6.2施工过程施工单位应按照设计文件和施工方案，进行设备安装、调试开通和工程设备维修服务等工作。

6.3施工质量控制施工单位应按照设计文件和施工方案，对施工质量进行控制和检查，确保工程质量符合要求。

7工程验收7.1验收依据安全防范工程验收应依据设计文件、施工图纸、技术规格书等，以及国家有关法律法规和技术标准的规定。

7.2验收程序7.2.1一级工程验收程序:a.建设单位或设计单位组织验收前的技术交底;b.施工单位提交工程竣工验收资料，并组织竣工验收;c.验收合格后，填写竣工验收报告。

7.2.2二、三级工程验收程序:a.建设单位或设计单位组织验收前的技术交底;b.施工单位提交工程竣工验收资料，并组织竣工验收;c.验收合格后，填写竣工验收报告;d.建设单位或设计单位组织验收和竣工验收报告的审核。
