质量工具：矩阵图法汇总

质量管理的新老七工具老七种工具:因果图、流程图、直方图、检查表、散点图、帕累托图、控制图新七种工具：关联图、亲和图、系统图、矩阵图、过程决策程序图、矩阵数据分析法、箭条图新七工具的概述20世纪70年代末80年代初,日本“质量管理研究会”根据推进全面质量管理的需要，经过多年研究和实践,提出“质量管理新七种方法”，简称“新七种工具"“新七种工具”结合统计方法和思考过程,充分体现全面质量管理特点，完善了质量管理理论. “老七种工具”偏重统计分析，“新七种工具”偏重思考分析.关联图:对具有原因—结果，或手段-目的等逻辑关系的一系列有关问题的要素用生产线连接起来并找出主要因素的方法。

可以用于分析整理各种复杂因素交织一起的多目的情况. 是指用连线图来表示事物相互关系的一种方法。

它也叫关系图法主要用途：1。

制订企业方针计划和实施措施2. 制订生产过程不良品对策3。

制订工序管理故障对策4. 制订QC小组目标规划5。

改善各部门质量工作6。

改善企业各项工作质量箭线图法，又称矢线图法，是网络图在质量管理中的应用。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法,效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

系统图,是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入,如下图所示。

系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中,如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。

矩阵图法运用二维、三维……多维矩阵表格，通过多元因素分析找出问题和造成问题的原因。

矩阵图的基本形式如下图所示.二维矩阵图中，从造成问题的因素中找出对的因素形成R(R1，R2，R3……）和L（L1，L2，L3……）一列一行因素,在列Ri和行Li的交点上表示各因素的关联程度,从而找出解决问题的着眼点。

矩阵图主要运用于寻找改进老产品的着眼点和研制新产品、开发市场的战略，以及寻找产品质量问题产生的原因、确立质量保证体系的关键环节等质量管理工作。

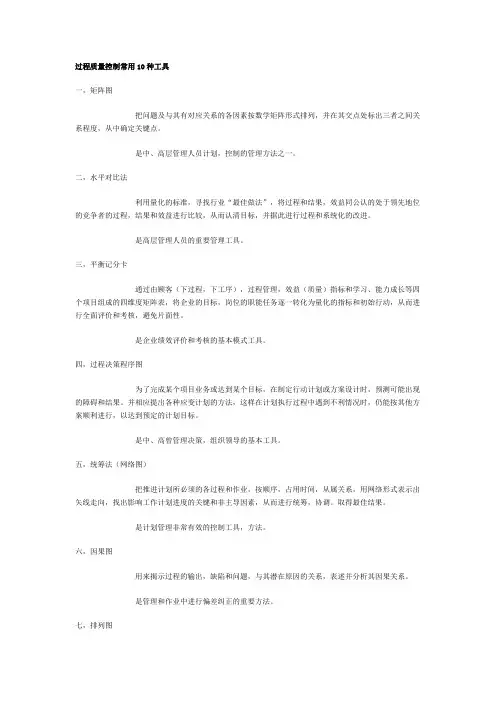

过程质量控制常用10种工具一，矩阵图把问题及与其有对应关系的各因素按数学矩阵形式排列，并在其交点处标出三者之间关系程度，从中确定关键点。

是中、高层管理人员计划，控制的管理方法之一。

二，水平对比法利用量化的标准，寻找行业“最佳做法”，将过程和结果，效益同公认的处于领先地位的竞争者的过程，结果和效益进行比较，从而认清目标，并据此进行过程和系统化的改进。

是高层管理人员的重要管理工具。

三，平衡记分卡通过由顾客（下过程，下工序），过程管理，效益（质量）指标和学习、能力成长等四个项目组成的四维度矩阵表，将企业的目标，岗位的职能任务逐一转化为量化的指标和初始行动，从而进行全面评价和考核，避免片面性。

是企业绩效评价和考核的基本模式工具。

四，过程决策程序图为了完成某个项目业务或达到某个目标，在制定行动计划或方案设计时，预测可能出现的障碍和结果。

并相应提出各种应变计划的方法，这样在计划执行过程中遇到不利情况时，仍能按其他方案顺利进行，以达到预定的计划目标。

是中、高曾管理决策，组织领导的基本工具。

五，统筹法（网络图）把推进计划所必须的各过程和作业，按顺序，占用时间，从属关系，用网络形式表示出矢线走向，找出影响工作计划进度的关键和非主导因素，从而进行统筹，协调。

取得最佳结果。

是计划管理非常有效的控制工具，方法。

六，因果图用来揭示过程的输出，缺陷和问题，与其潜在原因的关系，表述并分析其因果关系。

是管理和作业中进行偏差纠正的重要方法。

七，排列图帕累托原则：80%的结果源于20%的原因。

比较不同的问题原因和问题类型所导致缺陷产生的频率及其生产的影响，选出最重要的改进项中的优先项目，确定关键变量或决定主要原因，进行解决。

是管理工作中找出关键点的基本数据分析方法。

八，散步图验证因果假设的一种途径，从若干成对数据中验证自变量与因变量之间是否存在相关关系。

是管理层对工作过程输出结果进行数据分析的基本工具。

九，直方图对大量计量值数据进行整理加工，找出其统计规律，即分析数据的分布形态，从而对其总体的分布特征进行推断的方法。

1.什么是矩阵图20世纪末，有一部非常有名的科幻电影《The Matrix》。

《The Matrix》三部曲展现的是，人们所生活的世界是由一个巨大的计算机智能“矩阵”控制的虚拟世界，一切看似“真实”的信息由其创造并传播，人类为了Freedom与“矩阵”Fight。

在数学中，矩阵（Matrix）是一个按照长方阵列排列的复数或实数集合，最早来自于方程组的系数及常数所构成的方阵。

这一概念由19世纪英国数学家凯利首先提出。

矩阵是高等数学中的常见工具，也常见于统计分析等应用数学学科中。

在物理学中，矩阵在电路学、力学、光学和量子物理中都有应用。

当前非常热门的计算机领域，如机器学习、人工智能、神经网络都是基于矩阵形成的算法。

可以预见的是，通过计算机技术的应用，以质量知识库等为基础，质量管理也将向智能化进化。

矩阵在组织管理中有很多应用，比如风险评估矩阵、概率影响矩阵、道斯矩阵(SWOT分析)、职责分配矩阵RAM(RACI)、散点图矩阵、相关性矩阵、优先级矩阵、波士顿矩阵等，使用这些矩阵可以更有效和高效进行战略决策、质量管理、项目管理和持续改进等，矩阵图则是质量管理人员常用的QC新七种工具之一。

矩阵图，是从需要分析的事项中找出成对的因素组，分别排成行和列，找出行与列交叉点的关系或相关性的大小，从而探讨问题点的一种方法。

矩阵图可以展现2组或2组以上成对因素间的关系，同时能获得更多的相关性信息，其特点如下：(1)分析成对的影响因素，方便做多元性评估；(2)成对因素之间的相关性清晰明了，便于确定重点；(3)可根据多元性评估，将潜伏的各项因素找出来；(4)在系统图、关联图、亲和图等手法已分析至极限时，可以结合使用矩阵图。

例如时间管理四象限法，实际上就可以看作是按照“紧急”和“重要”2组成对因素（时间组：紧急/不紧急是一组，重要程度组：重要/不重要为另一组）组成的矩阵图，只不过是更加清晰地放在二维坐标轴的四个象限里而已。

在复杂的质量问题中，往往存在许多成对的质量因素。

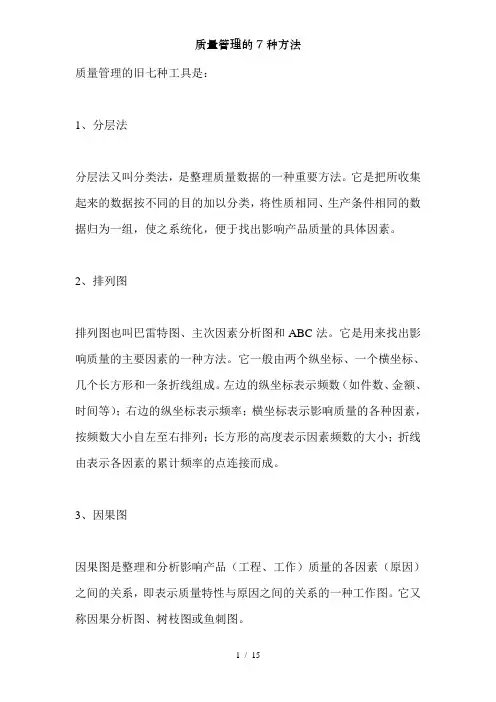

质量管理的旧七种工具是：1、分层法分层法又叫分类法，是整理质量数据的一种重要方法。

它是把所收集起来的数据按不同的目的加以分类，将性质相同、生产条件相同的数据归为一组，使之系统化，便于找出影响产品质量的具体因素。

2、排列图排列图也叫巴雷特图、主次因素分析图和ABC法。

它是用来找出影响质量的主要因素的一种方法。

它一般由两个纵坐标、一个横坐标、几个长方形和一条折线组成。

左边的纵坐标表示频数（如件数、金额、时间等）；右边的纵坐标表示频率；横坐标表示影响质量的各种因素，按频数大小自左至右排列；长方形的高度表示因素频数的大小；折线由表示各因素的累计频率的点连接而成。

3、因果图因果图是整理和分析影响产品（工程、工作）质量的各因素（原因）之间的关系，即表示质量特性与原因之间的关系的一种工作图。

它又称因果分析图、树枝图或鱼刺图。

4、直方图直方图又称质量分布图和质量散布图。

它是将数据按大小顺序分成若干间隔相等的组，以组距为底边，以落入各组的频数为高所构成的矩形图。

直方图是用来整理质量数据，从中找出规律，用以判断和预测生产过程中质量好坏的一种常用工具。

5、管理图管理图，又称控制图。

它是用于分析和判断工序是否处于稳定状态，带有管理界限的图。

它有分析用管理图和控制用管理图两类。

前者专用于分析和判断工序是否处于稳定状态，并且用来分析产生异常波的原因；后者专用于控制工序的质量状态，及时发现并消除工艺过程的失调现象。

6、散布图散布图，又称相关图。

它是在处理计量数据时，分析、判断、研究两个相对应的变量之间是否存在相关关系，并明确相关程度的一种方法。

7、调查表调查表，又称检查表、统计分析表，它是为分层收集数据而设计的图表，用来进行数据整理和粗略的原因分析。

可根据不同的目的要求，设计多种多样的调查表。

质量管理的新七种工具是什么？博锐管理在线 2009年1月9日 作者：陈鹏1、关联图法关联图法是为了谋求解决那些有着原因与结果、目的与手段等关系复杂而互相纠缠的问题，并将各因素的因果关系逻辑地连接起来而绘制成关联图的方法，这种方法适用于有几个人的工作场所，经过多次修改绘制关联图，使有关人员澄清思路，认清问题，促进构想不断转换，最终找出以至解决质量关键问题。
