质量管理新方法——矩阵图法

QC新七大手法简介
质量管理新七种工具是日本质量管理专家于70年代末提出的，主要运用于全面全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

1.亲和图法
从浑沌的状态中（未知、未经验的领域、将来的问题）将所收集到的语言资料, 根据其相互间的类似性（亲和性）来分类，将问题明确化。

2.关联图法
对于各种复杂性原因缠绕的问题，针对问题将原因群展开成 1 次、2 次原因，将其因果关系明朗化，以找出主要原因（必须采取对策的重点项目）。

3.系统图法
为了达成所决定的目的与目标，依“目的——手段”系列做有系统的展开，以寻求最适当手段及策略的方法，又称树形图或家系图。

4.箭形图法
以达成的目的必要实施事项(作业、手段等) 为主体，依时间序列的顺序，连结成网状的箭形图，而订定最适当的日程计画，有效率地管理进度。

5.过程决定计划图法
针对计划的实施, 随着事态的进展而设想各种结果和问题，制定出能获得理想结果的过程。

6.矩阵图法
利用一元性的排列，找出其相对因素，探索出问题之所在、问题形态；也可从二元性关
系中，获得解决问题的构想。

7.矩阵数据解析法
又称为主成分分析法，是多变量解析法中的一个解析方法。

可将矩阵图中排列之从多数据作整理及预测，为新QC七大手法中唯一的数值资料解析法，多用于市场调查及工程问题之解析。

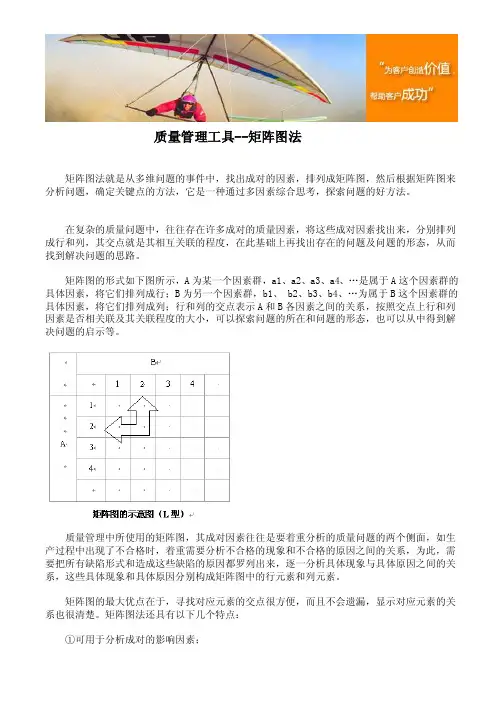

质量管理工具--矩阵图法矩阵图法就是从多维问题的事件中，找出成对的因素，排列成矩阵图，然后根据矩阵图来分析问题，确定关键点的方法，它是一种通过多因素综合思考，探索问题的好方法。

在复杂的质量问题中，往往存在许多成对的质量因素，将这些成对因素找出来，分别排列成行和列，其交点就是其相互关联的程度，在此基础上再找出存在的问题及问题的形态，从而找到解决问题的思路。

矩阵图的形式如下图所示，A为某一个因素群，a1、a2、a3、a4、…是属于A这个因素群的具体因素，将它们排列成行；B为另一个因素群，b1、 b2、b3、b4、…为属于B这个因素群的具体因素，将它们排列成列；行和列的交点表示A和B各因素之间的关系，按照交点上行和列因素是否相关联及其关联程度的大小，可以探索问题的所在和问题的形态，也可以从中得到解决问题的启示等。

质量管理中所使用的矩阵图，其成对因素往往是要着重分析的质量问题的两个侧面，如生产过程中出现了不合格时，着重需要分析不合格的现象和不合格的原因之间的关系，为此，需要把所有缺陷形式和造成这些缺陷的原因都罗列出来，逐一分析具体现象与具体原因之间的关系，这些具体现象和具体原因分别构成矩阵图中的行元素和列元素。

矩阵图的最大优点在于，寻找对应元素的交点很方便，而且不会遗漏，显示对应元素的关系也很清楚。

矩阵图法还具有以下几个特点：①可用于分析成对的影响因素；②因素之间的关系清晰朋了，便于确定重点；③便于与系统图结合使用。

矩阵图法的用途十分广泛，在质量管理中，常用矩阵图法解决以下问题：①把系列产品的硬件功能和软件功能相对应，并要从中找出研制新产品或改进老产品的切入点；②明确应保证的产品质量特性及其与管理机构或保证部门的关系，使质量保证体制更可靠；③明确产品的质量特性与试验测定项目、试验测定仪器之间的关系，力求强化质量评价体制或使之提高效率；④当生产工序中存在多种不良现象，且它们具有若干个共同的原因时，希望搞清这些不良现象及其产生原因的相互关系，进而把这些不良现象一举消除；⑤在进行多变量分析、研究从何处入手以及以什么方式收集数据。

QC是质量控制意思（ISO9000）IQC是进货检验员OQC是出货检验员IPQC是制程检验员QA是质量保证和质量管理体系正常运行等新QC七大手法1. 关联图法--TQM推行, 方针管理, 品质管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 品质改善3. 系统图法--开发, 品质保证, 品质改善4.矩阵图法--开发, 品质改善, 品质保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 品质保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--品质设计, 开发, 品质改善一、QC七大手法分为：1、简易七大手法：甘特图、流程图、5W2H、愚巧法、雷达法、统计图、推移图▲2、QC旧七大手法：特性要因分析图（鱼骨图）、柏拉图、查检表、层别法、散布图、直方图、管制图3、QC新七大手法：关连图、系统图法、KJ法、箭头图法、矩阵图法、PAPC 法、矩阵数据解析法计数值：以合格数、缺点数等使用点数计算而得的数据一般通称为计数数据。

（数一数）计量值：以重要、时间、含量、长度等可以测量而得来的数据，一般为计量值，如长度、重要、浓度，有小数点的凡四舍五入都称之。

（量一量）4、QC七大手法由五图，一表一法组成：五图：柏拉图、散布图、直方图、管制图、特性要因分析图（鱼骨图）一表：查检表（甘特图）一法：层别法二、介绍简易七大手法：1、甘特图：用途1、工作进度安排2、查核工作进度3、掌握现况4、日常计划管理用是一种最容易、最有效的一种进度自我管理。

2、统计图（条形图）：用途1、异常数据一目了然。

2、容易对照比较。

3、易看出结论。

应用最普通报章、杂志均可看到的图表。

应用到层别法。

3、推移图（趋势图）：用途1、数据对时间变化管理使用。

2、可以把握现状、掌握问题点。

3、效果、差异比较。

了解数据差异最简单的方法，应用很广。

次品率、推移图。

4、流程图：用途1、工作内容之表示。

新QC七大手法质量管理新七种工具是日本质量管理专家于70年代末提出的，主要运用于全面全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法箭线图法，又称矢线图法，是网络图在质量管理中的应用。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

二、关联图法关联图法，是指用一系列的箭线来表示影响某一质量问题的各种因素之间的因果关系的连线图。

质量管理中运用关联图要达到以下几个目的。

1、制定TQC活动计划；2、制定QC小组活动计划；3、制定质量管理方针；4、制定生产过程的质量保证措施；5、制定全过程质量保证措施。

通常，在绘制关联图时，将问题与原因用“○”框起，其中，要达到的目标和重点项目用“”圈起，箭头表示因果关系，箭头指向结果，其基本图形如下图1所示。

三、系统图系统图，是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入，如下图2所示。

系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中，如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。

四、KJ法KJ法是日本专家川喜田二郎创造的，KJ是他的名字打头的英文字母缩写。

KJ法针对某一问题广泛收集资料，按照资料近似程度，内在联系进行分类整理，抓住事物的本质，找出结论性的解决办法。

这种方法是开拓思路、集中集体智慧的好办法，尤其针对未来和未知的问题可以进行不受限制的预见、构思、对质量管理方针计划的制定、新产品新工艺的开发决策和质量保证都有积极的意义。

五、矩阵图法矩阵图法运用二维、三维……多维矩阵表格，通过多元因素分析找出问题和造成问题的原因。

矩阵图的基本形式如下图3所示。

新的七种质量控制工具The document was prepared on January 2, 2021新的七种质量控制工具质量管理新七种工具是日本质量管理专家于70年代末提出的,主要运用于全面全面质量管理PDCA循环的P计划阶段,用系统科学的理论和技术方法,整理和分析数据资料,进行质量管理.常用的质量控制方法主要运用于生产过程质量的控制和预防,新的七种质量控制工具与其相互补充.一、箭线图法箭线图法,又称矢线图法,是网络图在质量管理中的应用.箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法,效率高,特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上.二、关联图法关联图法,是指用一系列的箭线来表示影响某一质量问题的各种因素之间的因果关系的连线图.质量管理中运用关联图要达到以下几个目的.1、制定TQC活动计划；2、制定QC小组活动计划；3、制定质量管理方针；4、制定生产过程的质量保证措施；5、制定全过程质量保证措施.通常,在绘制关联图时,将问题与原因用“○”框起,其中,要达到的目标和重点项目用“○”圈起,箭头表示因果关系,箭头指向结果,其基本图形如下图1所示.三、系统图系统图,是指系统寻找达到目的的手段的一种方法,它的具体做法是将把要达到的目的所需要的手段逐级深入,如下图2所示.系统法可以系统地掌握问题,寻找到实现目的的最佳手段,广泛应用于质量管理中,如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等.四、KJ法KJ法是日本专家川喜田二郎创造的,KJ是他的名字打头的英文字母缩写.KJ法针对某一问题广泛收集资料,按照资料近似程度,内在联系进行分类整理,抓住事物的本质,找出结论性的解决办法.这种方法是开拓思路、集中集体智慧的好办法,尤其针对未来和未知的问题可以进行不受限制的预见、构思、对质量管理方针计划的制定、新产品新工艺的开发决策和质量保证都有积极的意义.五、矩阵图法矩阵图法运用二维、三维……多维矩阵表格,通过多元因素分析找出问题和造成问题的原因.矩阵图的基本形式如下图3所示.图3二维矩阵图二维矩阵图中,从造成问题的因素中找出对的因素形成RR1,R2,R3……和LL1,L2,L3……一列一行因素,在列Ri和行Li的交点上表示各因素的关联程度,从而找出解决问题的着眼点.矩阵图主要运用于寻找改进老产品的着眼点和研制新产品、开发市场的战略,以及寻找产品质量问题产生的原因、确立质量保证体系的关键环节等质量管理工作.六、矩阵数据分析法当矩阵途中各对应因素之间的关系能够定量表示时,矩阵数据分析法是对矩阵图的数据进行整理和分析的一种方法.这种方法主要用于影响产品质量的多因素分析、复杂的质量评价.七、PDPC法PDPC法,又称过程决策程序图法,将运筹学中所运用的过程决策程序图应用于质量管理.PDPC法是指在制定达到目标的实施计划时,加以全面分析,对于事态进展中可以设想的各种结果的问题,设想和制定相应的处置方案和应变措施,确定其达到最佳结果的方法.PDPC法可以在一种预计方案不可行或效率不高出现质量问题时采用第二、第三……方案,确保最佳效果.PDPC法适用制定质量管理的实施计划以及预测系统可能发生的问题并预先制定措施控制质量管理的全过程.。
