空气三级过滤器等级选用

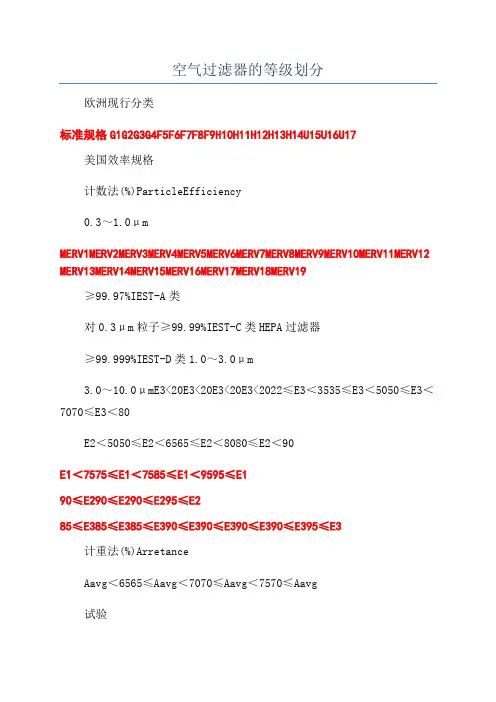

空气过滤器的等级划分欧洲现行分类标准规格G1G2G3G4F5F6F7F8F9H10H11H12H13H14U15U16U17美国效率规格计数法(%)ParticleEfficiency0.3～1.0μmMERV1MERV2MERV3MERV4MERV5MERV6MERV7MERV8MERV9MERV10MERV11MERV12 MERV13MERV14MERV15MERV16MERV17MERV18MERV19≥99.97%IEST-A类对0.3μm粒子≥99.99%IEST-C类HEPA过滤器≥99.999%IEST-D类1.0～3.0μm3.0～10.0μmE3<20E3<20E3<20E3<2022≤E3＜3535≤E3＜5050≤E3＜7070≤E3＜80E2＜5050≤E2＜6565≤E2＜8080≤E2＜90E1＜7575≤E1＜7585≤E1＜9595≤E190≤E290≤E290≤E295≤E285≤E385≤E385≤E390≤E390≤E390≤E390≤E395≤E3计重法(%)ArretanceAavg＜6565≤Aavg＜7070≤Aavg＜7570≤Aavg试验终阻力(Pa)FinalReit75757575150150150150250250250250350350350350比重法(%)ArretanceE<6565≤E<8080≤E<9090≤EEN779:1993比色法或计数法(%)Dut-potOrParticleEfficiency40≤E<6060≤E<8080≤E<9090≤E<9595≤EEN1882-1:1998最易穿透粒径法(%)MPPS85≤E＜9595≤E＜99.599.5≤E＜99.9599.95≤E＜99.99599.995≤E＜99.999599.9995≤E＜99.9999599.99995≤E＜99.99999599.999995≤E规格E1为0.30-0.40,0.40-0.55,0.55-0.70,0.70-1.0μm四个粒径区间试验全过程中的最低平均值；E2为1.0-1.3,1.3-1.6,1.6-2.2,2.2-3.0μm四个粒径区间的最低平均值;E3为4.0-4.0,4.0-5.5,5.5-7.0,7.0-10.0μm四个粒径区间的最低平均值空氣過濾器(AirFilter)濾網等級初級濾網PREFILTER適用灰塵粒徑(μm)≧5適用灰塵濃度(mg/m3)0.1~0.7壓力損失(mmAq)3~20捕集效率(%)70~80(重量法)濾材合成纖維主要用途中性能濾網MIDFILTER≧10.1~0.68~25準高效率網E-HEPAFILTER≧0.3≦0.315~35高效率網HEPAFILTER≧0.3≦0.325~50超低洩漏濾網ULPAFILTER0.1~0.3≦0.1 25~50外氣處理空調箱前端高效濾網前合成纖維端60~95(比色法)玻璃纖維循環空氣前端Cla100~10000≧95(0.3μmDOP)玻璃纖維無塵室最終濾網Cla10~10000≧99.97(0.3μm玻璃纖維無塵室最終DOP)濾網Cla1~10≧99.995(0.12μm特殊玻璃纖維無塵室最終DOP)濾網无隔板式过滤器(Minipleat)构造图(一)标准型无隔板过滤器(Minipleat)构造图(二)大风量型有隔板过滤器(Separator)构造图(一)标准型有隔板式过滤器(Separator)构造图(二)大风量型洁净室用空气过滤器种类较多，按结构形式分，有：1．平板式过滤器2．折迭式过滤器3．袋式过滤器4．有隔板折叠形过滤器5．无隔板折叠形过滤器2．粗效过滤器3．中效过滤器4．高中效过滤器5．亚高效过滤器6．高效过滤器（超高效过滤器）达到HEPA标准的过滤网，对于0.1微米和0.3微米的有效率达到99.998%，HEPA网的特点是空气可以通过，但细小的微粒却无法通过。

不同级别空气洁净度的空气过滤器的选用
不同级别空气洁净度的空气过滤器的选用、布置：
Ⅰ空气洁净度100级、10000级及100000级的空气净化处理，应采用初效、中效、高效过滤器三级过滤。

对于300000级空气净化处理，可采用亚高效过滤器代替高效过滤器。

Ⅱ空气过滤器的选用、布置方式应符合下列要求：
⑴中效空气过滤器宜集中设置在净化空气调节的正压段;
⑵高效或亚高效空气过滤器宜设置在净化空气调节系统的末端;
⑶中效、高效空气过滤器宜按小于或等于额定风量选用。

Ⅳ对面积较大、空气洁净度较高、位置集中及消声、振动控制要求严格的洁净室(区)宜采用集中式净化空调系统。

反之，可采用分散式净化空调系统。

Ⅴ下列情况的空气净化系统宜分开设置：
⑴单向流洁净室与非单向流洁净室(区)
⑵高效空气净化系统与中效空气净化系统;
⑶运行班次或使用时间不同的洁净室(区)。

Ⅵ下列生产的空气净化系统应独立设置，其排风口与其他药品空气净化系统的进风口之间应相隔一定的距离。

⑴青霉素等强致敏性药品;
⑵β-内酰胺结构类药品;
⑶避孕药品;
⑷激素类药品;
⑸抗肿瘤类药品;
⑹强毒微生物及芽胞菌制品;
⑺放射性药品;
⑻有菌(毒)操作区。

Ⅶ下列情况的空气净化系统的空气，如经处理仍不能避免交叉污染时，则不应循环使用。

⑴固体物料的粉碎、称量、配料、混合、制料、压片、包衣、灌装等工序;
⑵固体口服液制剂的颗料、成品干燥设备所使用的净化空气;
⑶用有机溶媒精制的原料药精制、干燥工序;
⑷病原体操作区;
⑸放射性药品生产区;
⑹工艺过程中产生大量有害物质、挥发性气体的生产工序。

过滤器分级标准文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-由于现在许多企业选用的是进口的过滤器，而它们表示效率的方法与国内的不同，为便于比较，将它们之间的换算关系列表如下：按欧洲标准，粗效过滤器分为四级（G1~~G4）：G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)G2 效率对粒径≥5.0μm,过滤效率50＞E≥20% (对应美国标准C2~C4)G3 效率对粒径≥5.0μm,过滤效率70＞E≥50% (对应美国标准L5)G4 效率对粒径≥5.0μm,过滤效率90＞E≥70% (对应美国标准L6)中效过滤器分为两级(F5~~F6)：F5 效率对粒径≥1.0μm,过滤效率50＞E≥30% (对应美国标准M9、M10) F6 效率对粒径≥1.0μm,过滤效率80＞E≥50% (对应美国标准M11、M12)高中效过滤器分为三级（F7~~F9）：F7 效率对粒径≥1.0μm,过滤效率99＞E≥70% (对应美国标准H13)F8 效率对粒径≥1.0μm,过滤效率90＞E≥75% (对应美国标准H14)F9 效率对粒径≥1.0μm,过滤效率99＞E≥90% (对应美国标准H15)亚高效过滤器分为两级(H10、H11)：H10 效率对粒径≥0.5μm,过滤效率99＞E≥95% (对应美国标准H15)H11 效率对粒径≥0.5μm,过滤效率99.9＞E≥99% (对应美国标准H16)高效过滤器分为两级(H12、H13)：H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16)H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)。

空气三级过滤器等级C、T、A、H精密过滤器C级精过滤器（Q级）特点：支撑螺丝；保持滤芯稳定不受震荡；多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒，并具有减低压降功能；多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口；内，外滤芯皆防腐蚀。

油雾剩余含量3ppm.应用范围：气动工具，马达，气缸的前置过滤；精密过滤器的前置过滤；吸附式干燥机的前，后装置；保护自动控制系统。

材质：陶质滤芯过滤杂质：3um滤油含量：3PPM最高温度：65度功能：将压缩空气内大量的油气滤除到3PPM以内及滤除杂质颗粒3um。

T级精过滤器（P级）特点：支撑螺丝；保持滤芯稳定不受震荡；内部弹性海绵具有前置过滤功能；超细玻璃纤维特殊设计的密度，直径及表面处理可过滤0.5um的固态粒子及液态微粒；外部海绵层吸收并排出油雾。

内，外滤芯皆放腐蚀，油雾剩余含量0.05ppm.应用范围：对使用有油式空压机如精密仪器，喷漆，食品和药物包装及电子制造业提供无油的压缩空气；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.5um滤油含量：0.5PPM最高温度：65度功能：将压缩空气内大量的油气滤除到0.5PPM以内及滤除杂质颗粒0.5um。

A级精过滤器（S级）特点：内外滤芯皆防腐蚀；涂膜封闭式海绵套筒进行预过滤和气流分散；多层矩阵复合玻璃纤维特殊设计的密度，可过滤0.01um的固态粒子及液态微粒；油雾剩余含量0.003ppm.应用范围：关键应用场合的无油空气供应，气接触产品的场合。

空气相关产品，传输，搅拌，电子元件制造，氨替换；前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质：0.01um滤油含量：0.01PPM最高温度：65度功能：将压缩空气中的微量油气精密滤除至0.01PPM以内同时空气中杂质颗粒至0.01micro n，达到无油标准的高制品压缩空气。

H级高效精过滤器（C级）特点：内外滤芯皆防腐蚀，极精细活性炭粉稳定层滤除绝大部分油蒸气；特殊设计复合纤维介质粘合微精活性炭粉，滤除0.01um的固态粒子及微态微粒；复合纤维层防止活性炭微粒位移，外涂膜封闭式海绵网筒防止纤维游移；在额定运行条件下，设计寿命2000小时；油雾剩余含量0.003ppm.应用范围：食品，饮料，医药，医院及药物工厂；呼吸用空气；潜水保证作业，活性炭过滤，用于工作环境除菌除臭。

空气三级过滤器等级C、T、A、H精密过滤器C级精过滤器（Ｑ级）特点：支撑螺丝;保持滤芯稳定不受震荡;多层玻璃纤维及完全过滤>3um的固态粒子及液态微粒,并具有减低压降功能;多孔式外部圆筒过滤后的空气由此迅速流至过滤器出口；内，外滤芯皆防腐蚀。

油雾剩余含量3ppｍ。

应用范围：气动工具,马达，气缸的前置过滤；精密过滤器的前置过滤；吸附式干燥机的前，后装置;保护自动控制系统。

材质:陶质滤芯过滤杂质:３uｍ滤油含量：3PPM最高温度：６5度功能:将压缩空气内大量的油气滤除到３ＰPM以内及滤除杂质颗粒３ｕm。

T级精过滤器(Ｐ级)特点：支撑螺丝；保持滤芯稳定不受震荡；内部弹性海绵具有前置过滤功能;超细玻璃纤维特殊设计的密度，直径及表面处理可过滤0.5um的固态粒子及液态微粒；外部海绵层吸收并排出油雾.内,外滤芯皆放腐蚀,油雾剩余含量0。

０5ppm。

应用范围：对使用有油式空压机如精密仪器，喷漆,食品和药物包装及电子制造业提供无油的压缩空气;前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质:0。

５um滤油含量:0。

5PPM最高温度:６5度功能:将压缩空气内大量的油气滤除到0.5PPM以内及滤除杂质颗粒0.５um。

A级精过滤器（S级）特点:内外滤芯皆防腐蚀;涂膜封闭式海绵套筒进行预过滤和气流分散；多层矩阵复合玻璃纤维特殊设计的密度，可过滤0。

0１ｕm的固态粒子及液态微粒；油雾剩余含量0.003ｐpm.应用范围:关键应用场合的无油空气供应,气接触产品的场合。

空气相关产品，传输，搅拌，电子元件制造,氨替换;前置或后置过滤。

材质：多层玻璃纤维滤芯过滤杂质:0.01uｍ滤油含量：0。

01ＰPM最高温度:6５度功能:将压缩空气中的微量油气精密滤除至0．０1PPM以内同时空气中杂质颗粒至0。

０1mi ｃrｏn,达到无油标准的高制品压缩空气.H级高效精过滤器（C级）特点：内外滤芯皆防腐蚀,极精细活性炭粉稳定层滤除绝大部分油蒸气;特殊设计复合纤维介质粘合微精活性炭粉,滤除0。

过滤精度等级标准
过滤精度等级标准主要涉及到空气过滤器、润滑油过滤器、净水器等领域。

以下是一些常见的过滤精度等级划分：
1. 空气过滤器：
我国空气过滤器的等级划分主要包括：初效（粗效）、中效、高中效、亚高效、高效、超高效。

欧洲空气过滤器的等级划分主要包括：G1、G2、G3、G4、F5、F6、F7、F8。

2. 润滑油过滤器：
润滑油过滤器的精度等级主要根据油品过滤后的清洁度NAS等级来选择。

例如，如果过滤后要达到液压油NAS7级的要求，可以选择三级滤袋过滤，精度分别为10、5和1微米。

3. 净水器：
净水器的过滤精度等级主要根据过滤材料和工艺来划分。

常见的过滤精度有：石英沙层（100-200微米）、活性炭（5-10微米）、超滤膜（0.1-0.01微米）、反渗透膜（0.001-0.0001微米）等。

这些过滤精度等级标准可以帮助用户根据实际需求选择合适的过滤
设备，确保其在使用过程中的效果和寿命。

在选购过滤器时，请务必关注过滤器的过滤精度等级，以获得最佳的过滤效果。

空气过滤器等级一览表
空气过滤器效率等级划分
G1 40%
G2 65%
G3 85%
G4 90%
此上为初效过滤器，针对的为5微米的尘埃粒子，一般检测方法为计重法。

F5 45%
F6 65%
F7 85%
F8 90%
F9 95%
此上为中效过滤器，针对的为1微米的尘埃粒子，一般检测方法为比色法。

H10 95%
H11 99%
H12 99.9%
此上为亚高效过滤器，针对的为0.3微米的尘埃粒子，一般检测方法为DOP法。

H13 99.95-9% 一般说法为4个9，严格意义来讲为3个9点5
H14 99.995-9% 一般说法为5个9，严格意义来讲为4个9点5
此上为高效过滤器，针对的为0.3微米的尘埃粒子，一般检测方法为DOP法。

U15 99.9995%
U16 99.99995%
U17 99.999995%
此上为高效过滤器，针对的为0.12微米的尘埃粒子，一般检测方法为DOP法。

温州升旭净化净化空调系统的过滤器：为了保证洁净室(厂房)内的尘粒控制在洁净室(厂房)洁净等级所要求的尘粒数以内，一般在净化空调系统中使用三级或四级空气过滤器，来挡截进入洁净室(厂房)气流中的尘埃粒子。

净化空调系统中所使用的空气过滤器，按其空气过滤的效率分为四种，即初效过滤器、中效不定期滤器、亚高效过滤器和高效过滤器(有些房间的洁净度记于100级，如10级洁净室，其净化空调房间还要使用超高效过滤器)。

初效空气过滤器的滤尘对象主要是大于10um尘粒，其计数效率(对于0.3um的尘粒)小于20%,空气阻力小于30Pa。

中效过滤器的滤除对象是1~10um的尘尘粒，其计数效率(对于0.3um粒径的尘粒)为20%~90%，空气阻力小于100Pa。

亚高效空气过滤器的滤除对象主要是小于5um的尘粒，其计数效率(对于0.3um粒径的尘粒)为90%~99.9%，其空气阻力小于150pa。

高效空气过滤器具滤除对象主要是小于1.0um的尘粒，其计数效率(对于0.3um粒径的尘粒)大于99.97%，空气阻力小于250Pa。

净化空调系统中，所使用的空气过滤器是在系统设计时，按照各级过滤器的额定风量，空气阻力和过滤效率进行组合选型的。

同时初效过滤器和中效过滤是根据过滤的风量和过滤的滤料的滤速来确定过滤器的尺寸。

初效空气过滤器空气通过滤料的滤速为0.4~1.2m/s，中效空气过滤器空气通过滤料的滤速为0.2~0.4m/s，高效空气过滤器空气通过滤料的滤速为0.01~0.03m/s。

在空气过滤器的组合方面，以初、中、高三级空气过滤器相组合的方式，一般用于10万级到100万级的洁净室，对于1万级到100级的洁净室，其净化空调系统也有使用初、中、中、高四级空气过滤器的组合方式，或使用初、中、亚高效、高效四级过滤器的组合方式。

在四级空气过滤器的组合中，增加的第三级中效或亚高效空气过滤器的目的是为了提高净化空调系统的送风洁净度，延长末端空气过滤器的使用寿命，减少其更换的次数。

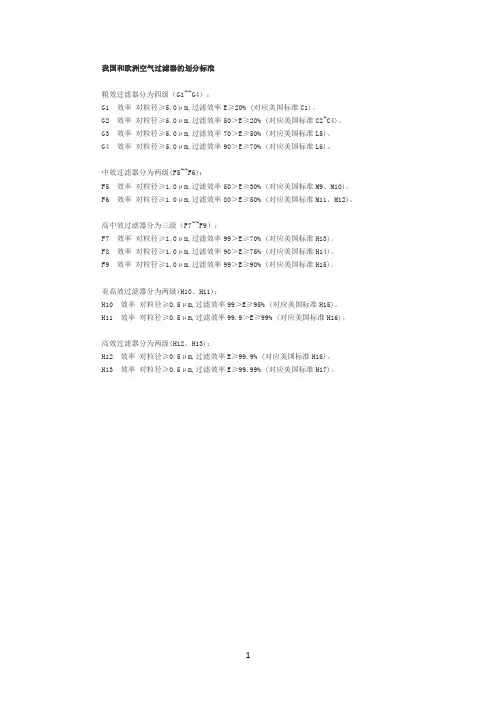

我国和欧洲空气过滤器的划分标准
粗效过滤器分为四级（G1~~G4）：
G1 效率对粒径≥5.0μm,过滤效率E≥20% (对应美国标准C1)。

G2 效率对粒径≥5.0μm,过滤效率50＞E≥20% (对应美国标准C2~C4)。

G3 效率对粒径≥5.0μm,过滤效率70＞E≥50% (对应美国标准L5)。

G4 效率对粒径≥5.0μm,过滤效率90＞E≥70% (对应美国标准L6)。

中效过滤器分为两级(F5~~F6)：
F5 效率对粒径≥1.0μm,过滤效率50＞E≥30% (对应美国标准M9、M10)。

F6 效率对粒径≥1.0μm,过滤效率80＞E≥50% (对应美国标准M11、M12)。

高中效过滤器分为三级（F7~~F9）：
F7 效率对粒径≥1.0μm,过滤效率99＞E≥70% (对应美国标准H13)。

F8 效率对粒径≥1.0μm,过滤效率90＞E≥75% (对应美国标准H14)。

F9 效率对粒径≥1.0μm,过滤效率99＞E≥90% (对应美国标准H15)。

亚高效过滤器分为两级(H10、H11)：
H10 效率对粒径≥0.5μm,过滤效率99＞E≥95% (对应美国标准H15)。

H11 效率对粒径≥0.5μm,过滤效率99.9＞E≥99% (对应美国标准H16)。

高效过滤器分为两级(H12、H13)：
H12 效率对粒径≥0.5μm,过滤效率E≥99.9% (对应美国标准H16)。

H13 效率对粒径≥0.5μm,过滤效率E≥99.99% (对应美国标准H17)。
