第2章平面连杆机构2.1复习笔记【通关提要】本章主要介绍了平面四杆机构的基本类型、基本特性和设计方法。
学习时需要掌握铰链四杆机构有整转副的条件、急回特性的应用和计算、压力角与传动角以及死点位置的分析等内容。
本章主要以选择题、填空题和计算题的形式考查，复习时需把握其具体内容，重点记忆。
【重点难点归纳】一、平面四杆机构的基本类型及其应用（见表2-1-1）表2-1-1平面四杆机构的基本类型及其应用二、平面四杆机构的基本特性（见表2-1-2）表2-1-2平面四杆机构的基本特性图2-1-1图2-1-2连杆机构的压力角和传动角2.2课后习题详解2-1试根据图2-2-1所注明的尺寸判断下列铰链四杆机构是曲柄摇杆机构、双曲柄机构还是双摇杆机构。
图2-2-1答：（a）40＋110＝150＜70＋90＝160满足杆长条件，且最短杆为机架，因此是双曲柄机构。
（b）45＋120＝165＜100＋70＝170满足杆长条件，且最短杆的邻边为机架，因此是曲柄摇杆机构。
（c）60＋100＝160＞70＋62＝132不满足杆长条件，因此是双摇杆机构。
（d）50＋100＝150＜100＋90＝190满足杆长条件，且最短杆的对边为机架，因此是双摇杆机构。
2-2试运用铰链四杆机构有整转副的结论，推导图2-2-2所示偏置导杆机构成为转动导杆机构的条件（提示：转动导杆机构可视为双曲柄机构）。
图2-2-2答：根据铰链四杆机构有整转副的结论，则A、B均为整转副。
（1）当A为整转副时，要求AF能通过两次与机架共线的位置。
如图2-2-3中位置ABC′F′和ABC′′F′′。
在Rt△BF′C′中，因为直角边小于斜边，所以l AB ＋e＜l BC。
同理，在Rt△BF′′C′′中，有l AB－e＜l BC（极限情况取等号）。
综上，得l AB＋e＜l BC。
（2）当B为整转副时，要求BC能通过两次与机架共线的位置。
如图2-2-3中位置ABC1F1和ABC2F2。
第16章滚动轴承16.1复习笔记【通关提要】本章主要介绍了滚动轴承的类型及其代号、失效形式、寿命计算、当量动载荷的计算以及派生轴向力。
学习时需要重点掌握以上内容。
其中，滚动轴承的类型及其代号、失效形式，多以选择题、填空题和简答题的形式出现，其余内容以计算题为主，尤其派生轴向力，几乎每年都考一道计算题。
复习本章时，考生需以计算为主，理解记忆细节内容。
【重点难点归纳】一、滚动轴承的基本类型和特点1．滚动轴承的分类（见表16-1-1）表16-1-1滚动轴承的分类2．使用性能（见表16-1-2）表16-1-2滚动轴承的使用性能3．机械中常用滚动轴承的类型和性能特点机械中常用滚动轴承的类型和性能特点查看教材表16-2。
二、滚动轴承的代号（见表16-1-3）表16-1-3滚动轴承的代号三、滚动轴承的选择计算1．失效形式（1）疲劳破坏；（2）永久变形；（3）磨损、胶合、内外圈和保持架破损。
2．轴承寿命（1）轴承的寿命轴承的滚动体或套圈首次出现疲劳点蚀之前，轴承的转数或相应的运转小时数。
（2）轴承寿命的可靠度R一组相同的轴承能达到或超过规定寿命的百分率。
（3）基本额定寿命具有90%可靠度时轴承的寿命，以L 10表示。
（4）基本额定动载荷当一套轴承进入运转并且基本额定寿命为106r 时，轴承所能承受的载荷。
（5）寿命计算公式L＝（C/P）ɛ或L h ＝（C/P）ɛ·106/（60n）式中，ɛ为寿命指数，对于球轴承ɛ＝3，对于滚子轴承ɛ＝10/3；C 为基本额定动载荷，对向心轴承为C r ，对推力轴承为C a ；n 为轴的转速；P 为当量动载荷。
修正后的寿命计算公式为610(60t h p f C L n f Pε=或1660()10p h t f P n C L f ε=⋅式中，f t 为温度系数，f t ≤1；f P 为载荷系数。
3．当量动载荷的计算对于既承受径向载荷F r 又承受轴向载荷F a 的轴承，其当量动载荷的计算公式为P＝XF r ＋YF a式中，X、Y 分别为径向动载荷系数及轴向动载荷系数。
第14章轴14.1 复习笔记一、轴的功用和类型轴是机器中的重要零件之一，用来支持旋转的机械零件和传递转矩。
1．按承受载荷的不同分类（1）转轴既传递转矩又承受弯矩的轴。
（2）传动轴只传递转矩而不承受弯矩或弯矩很小的轴。
（3）心轴只承受弯矩而不传递转矩的轴。
2．按轴线的形状不同分类按轴线的形状可分为直轴、曲轴、挠性钢丝轴。
二、轴的材料轴的材料常采用碳钢和合金钢。
1．碳钢45号钢应用最为广泛，为了改善其力学性能，应进行正火或调制处理。
不重要或受力较小的轴，则可采用Q235、Q275等碳素结构钢。
2．合金钢合金钢具有较高的力学性能与较好的热处理性能，但价格高。
三、轴的结构设计1．制造安装要求（1）为便于轴上零件的装拆，常将轴做成阶梯形；（2）对于一般剖分式箱体中的轴，其直径从轴端逐渐向中间增大；（3）为使轴上零件易于安装，轴端及各轴段的端部应有倒角；（4）轴上磨削的轴端，应有砂轮越程槽；（5）车制螺纹的轴端，应有螺纹退刀槽；（6）在满足使用要求的情况下，轴的形状和尺寸应力求简单，以便于加工。
2．轴上零件的定位安装在轴上的零件，必须有确定的轴向定位。
阶梯轴上的截面尺寸变化处称为轴肩，可起到轴向定位的作用。
3．轴上零件的固定（1）轴上零件的轴向固定零件轴向固定的方法主要有轴肩、套筒、螺母或轴端挡圈等。
①当无法采用套筒或套筒太长时，可采用圆螺母加以固定。
②为保证轴上零件紧靠轴肩，轴肩的圆角半径r必须小于相配零件的倒角C1或圆角半径R，轴肩高h必须大于C1或R。
③轴向力较小时，零件在轴上的固定可采用弹性挡圈或紧定螺钉。
（2）轴上零件的周向固定轴上零件的周向固定，大多采用键、花键或过盈配合等连接形式。
采用键连接时，为加工方便，各轴段的键槽宜设计在同一加工直线上，并应尽可能采用同一规格的键槽截面尺寸。
4．轴的各段直径和长度的确定（1）轴径的确定①有配合要求的轴段应尽量采用标准直径；②安装有标准件的轴径，应符合各标准件内径系列的规定；③套筒内径应与相配的轴径相同，并采用过渡配合。
The answer of schoolwork of MECHINE THEORY AND DESIGN (Just for reference)教材：杨可桢（第五版）教师：邓嵘时间：200809~200811目录Chapter 1 (1)Chapter 2 (4)2-1 (4)2-2 (4)2-3 (5)2-4 (5)2-5 (6)2-7 (6)2-10 (6)2-13 (6)Chapter3 (7)3-1 (7)3-2 (7)3-4（简单，略） (7)Chapter4 (8)4-1 (8)4-2 (8)4-3 (8)4-4 (8)4-5 (9)4-6 (9)4-8 (9)4-9 (10)4-10 (10)4-14 (11)Chapter5 (11)5-1 (11)5-2 (12)5-3 (12)5-4 (12)5-5 (13)5-6 (13)5-7 (13)5-8 (14)5-9 (14)5-10 (14)5-14 (15)5-15 (15)Chapter 13,4,0321L H L H n p p F n p p ====--=3,4,0321L H L H n p p F n p p ====--=3,4,0321L H L H n p p F n p p ====--=3,4,0321L H L H n p p F n p p ====--=1－11－21－31－41109,12,2,3(2)1L H L H n P P F n P P -====-+=、194,4,2,3(2)2L H L H n P P F n P P -====-+=、186,8,1,3(2)1L H L H n P P F n P P -====-+=、178,11,0,3(2)2L H L H n P P F n P P -====-+=、168,11,1,3(2)1L H L H n P P F n P P -====-+=、156,8,1,3(2)1L H L H n P P F n P P -====-+=、141221241232322423116c p p p p p v v v p p ωωω====-、A ω1B 341 2C1241222114122115p p r r p p ωω-==、3113141142/v p p m sω-==、13341313141134p p p p ωω-==、3(2)3L H L H F n P P =-+=1114,4,2,3(2)2L H L H n P P F n P P -====-+=、Chapter 22-1)401107090)))a b c d +<+∴Q 、，并且最短杆为机架，是双曲柄机构；、曲柄摇杆机构、双摇杆机构、双摇杆机构2-2转动导杆机构条件：AB BC l e l +≤2-4000018030 1.418030K +==-71),51.4t t ==、设空回行程需秒 2)75125+=、一转所需的时间是秒，一分钟曲柄转转。
杨可桢《机械设计基础》修订版考研笔记和考研真题第1章平面机构的自由度和速度分析1.1 复习笔记【通关提要】本章是本书的基础章节之一，主要介绍了平面机构自由度的计算和平面机构的速度分析。
学习时需要掌握平面机构运动简图的绘制、自由度的计算和速度瞬心的应用等内容。
本章主要以选择题、填空题和计算题的形式考查，复习时需把握其具体内容，重点记忆。
【重点难点归纳】一、运动副及其分类（见表1-1-1）表1-1-1 运动副及其分类二、平面机构运动简图机构运动简图指用简单线条和符号来表示构件和运动副，并按比例定出各运动副的位置，来表明机构间相对运动关系的简化图形。
1机构中运动副表示方法机构运动简图中的运动副的表示方法如图1-1-1所示。
图1-1-1 平面运动副的表示方法2构件的表示方法构件的表示方法如图1-1-2所示。
图1-1-2 构件的表示方法3机构中构件的分类（见表1-1-2）表1-1-2 机构中构件的分类三、平面机构的自由度活动构件的自由度总数减去运动副引入的约束总数称为机构自由度，以F表示。
1平面机构自由度计算公式F＝3n－2P L－P H式中，n为机构中活动构件的数目；P L为低副的个数；P H为高副的个数。
机构具有确定运动的条件是：机构的自由度F＞0且F等于原动件数目。
2计算平面机构自由度的注意事项（见表1-1-3）表1-1-3 计算平面机构自由度的注意事项四、速度瞬心及其在机构速度分析上的应用（见表1-1-4）表1-1-4 速度瞬心及其应用本书是杨可桢《机械设计基础》（第6版）教材的学习辅导书，主要包括以下内容：1．整理名校笔记，浓缩内容精华。
在参考了国内外名校名师讲授该教材的课堂笔记基础上，复习笔记部分对该章的重难点进行了整理，因此，本书的内容几乎浓缩了该教材的知识精华。
2．解析课后习题，提供详尽答案。
本书参考了该教材的国内外配套资料和其他教材的相关知识对该教材的课（章）后习题进行了详细的分析和解答，并对相关重要知识点进行了延伸和归纳。

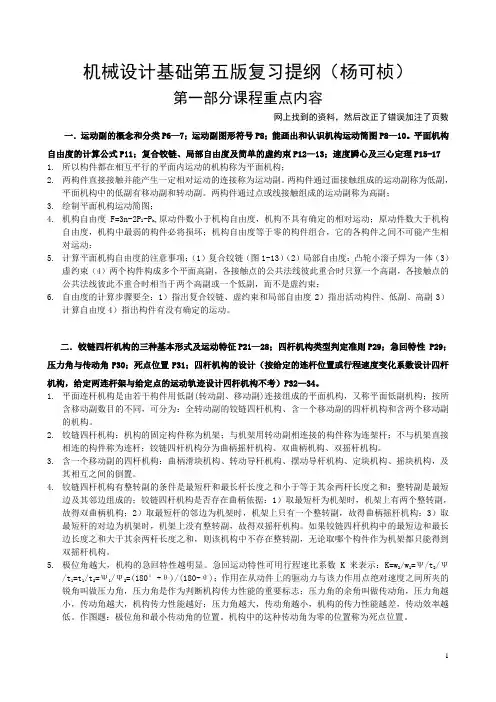

机械设计基础第五版复习提纲（杨可桢）第一部分课程重点内容网上找到的资料，然后改正了错误加注了页数一．运动副的概念和分类P6—7；运动副图形符号P8；能画出和认识机构运动简图P8—10。
平面机构自由度的计算公式P11；复合铰链、局部自由度及简单的虚约束P12—13；速度瞬心及三心定理P15-171.所以构件都在相互平行的平面内运动的机构称为平面机构；2.两构件直接接触并能产生一定相对运动的连接称为运动副。
两构件通过面接触组成的运动副称为低副，平面机构中的低副有移动副和转动副。
两构件通过点或线接触组成的运动副称为高副；3.绘制平面机构运动简图；4.机构自由度F=3n-2P l-P h,原动件数小于机构自由度，机构不具有确定的相对运动；原动件数大于机构自由度，机构中最弱的构件必将损坏；机构自由度等于零的构件组合，它的各构件之间不可能产生相对运动；5.计算平面机构自由度的注意事项：（1）复合铰链（图1-13）（2）局部自由度：凸轮小滚子焊为一体（3）虚约束（4）两个构件构成多个平面高副，各接触点的公共法线彼此重合时只算一个高副，各接触点的公共法线彼此不重合时相当于两个高副或一个低副，而不是虚约束；6.自由度的计算步骤要全：1）指出复合铰链、虚约束和局部自由度2）指出活动构件、低副、高副3）计算自由度4）指出构件有没有确定的运动。
二．铰链四杆机构的三种基本形式及运动特征P21—28；四杆机构类型判定准则P29；急回特性 P29；压力角与传动角P30；死点位置P31；四杆机构的设计（按给定的连杆位置或行程速度变化系数设计四杆机构，给定两连杆架与给定点的运动轨迹设计四杆机构不考）P32—34。
1.平面连杆机构是由若干构件用低副(转动副、移动副)连接组成的平面机构，又称平面低副机构；按所含移动副数目的不同，可分为：全转动副的铰链四杆机构、含一个移动副的四杆机构和含两个移动副的机构。
2.铰链四杆机构：机构的固定构件称为机架；与机架用转动副相连接的构件称为连架杆；不与机架直接相连的构件称为连杆；铰链四杆机构分为曲柄摇杆机构、双曲柄机构、双摇杆机构。
第8章回转件的平衡8.1复习笔记【通关提要】本章主要介绍回转件的静平衡和动平衡特点和要求。
简单介绍了回转件的平衡试验。
学习时需要重点掌握静平衡和动平衡的不同点和相关性以及两者的平衡质量计算方法等内容。
本章主要以选择题、判断题和计算题的形式考查，复习时需把握其具体内容，重点记忆。
【重点难点归纳】一、回转件平衡的目的（见表8-1-1）表8-1-1回转件平衡的目的二、回转件的平衡计算（见表8-1-2）表8-1-2回转件的平衡计算三、回转件的平衡实验（见表8-1-3）表8-1-3回转件的平衡实验8.2课后习题详解8-1某汽轮机转子质量为1t，由于材质不匀及叶片安装误差致使质心偏离回转轴线0.5mm，当该转子以5000r/min的转速转动时，其离心力有多大？离心力是它本身重力的几倍？解：由F＝mω2r，其中角速度ω＝2πn/60＝500π/3rad/s，可得离心力为F＝1000×（500π/3）2×0.5×10－3N＝136939N自身重力：W＝mg＝1000×9.8N＝9.8×103N。
则F/W＝136939/9.8×103＝14，即离心力大约是其自身重量的14倍。
8-2待平衡转子在静平衡架上滚动至停止时，其质心理论上应处于最低位置。
但实际上由于存在滚动摩擦阻力，质心不会到达最低位置，因而导致试验误差。
试问用什么方法进行静平衡试验可以消除该项误差？答：为了消除该项误差，可采用以下方法：（1）将转子放在静平衡架上，待其静止，这时不平衡转子的质心必接近于过轴心的垂线下方。
（2）将转子顺时针转过一个小角度，然后放开，转子缓慢回摆。
静止后，在转子上画过轴心的铅垂线1。
（3）将转子逆时针转过一个小角度，然后放开，转子缓慢回摆。
静止后画过轴心的铅垂线2。
（4）作线1和线2所夹角的角平分线，重心就在这条直线上。
8-3如前章所述，主轴作周期性速度波动时会使机座产生振动，而本章说明回转体不平衡时也会使机座产生振动。

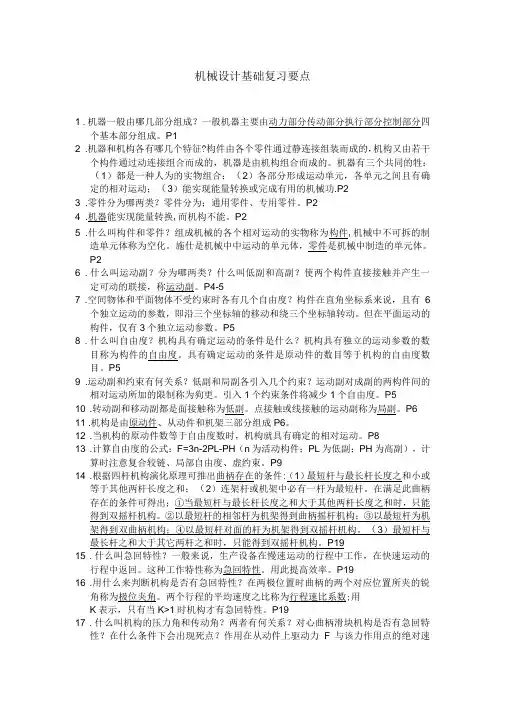

机械设计基础复习要点1 .机器一般由哪几部分组成？一般机器主要由动力部分传动部分执行部分控制部分四个基本部分组成。
P12 .机器和机构各有哪几个特征?构件由各个零件通过静连接组装而成的，机构又由若干个构件通过动连接组合而成的，机器是由机构组合而成的。
机器有三个共同的牲：（1）都是一种人为的实物组合；（2）各部分形成运动单元，各单元之间且有确定的相对运动；（3）能实现能量转换或完成有用的机械功.P23 .零件分为哪两类？零件分为；通用零件、专用零件。
P24 .机器能实现能量转换,而机构不能。
P25 .什么叫构件和零件？组成机械的各个相对运动的实物称为构件,机械中不可拆的制造单元体称为空化。
施仕是机械中中运动的单元体，零件是机械中制造的单元体。
P26 .什么叫运动副？分为哪两类？什么叫低副和高副？使两个构件直接接触并产生一定可动的联接，称运动副。
P4-57 .空间物体和平面物体不受约束时各有几个自由度？构件在直角坐标系来说，且有6个独立运动的参数，即沿三个坐标轴的移动和绕三个坐标轴转动。
但在平面运动的构件，仅有3个独立运动参数。
P58 .什么叫自由度？机构具有确定运动的条件是什么？机构具有独立的运动参数的数目称为构件的自由度。
具有确定运动的条件是原动件的数目等于机构的自由度数目。
P59 .运动副和约束有何关系？低副和局副各引入几个约束？运动副对成副的两构件间的相对运动所加的限制称为狗更。
引入1个约束条件将减少1个自由度。
P510 .转动副和移动副都是面接触称为低副。
点接触或线接触的运动副称为局副。
P611 .机构是由原动件、从动件和机架三部分组成P6。
12 .当机构的原动件数等于自由度数时，机构就具有确定的相对运动。
P813 .计算自由度的公式：F=3n-2PL-PH（n为活动构件；PL为低副；PH为高副），计算时注意复合较链、局部自由度、虚约束。
P914 .根据四杆机构演化原理可推出曲柄存在的条件:（1）最短杆与最长杆长度之和小或等于其他两杆长度之和；（2）连架杆或机架中必有一杆为最短杆。
第3章凸轮机构3.1复习笔记【通关提要】本章主要介绍了凸轮机构的常用运动规律、凸轮压力角以及图解法设计凸轮轮廓。
学习时需要掌握不同运动规律的特点、凸轮压力角与凸轮作用力和凸轮尺寸的关系以及图解法设计凸轮轮廓等内容。
本章主要以选择题、填空题、简答题和计算题的形式考查，复习时需把握其具体内容，重点记忆。
【重点难点归纳】一、凸轮机构的应用和类型（见表3-1-1）表3-1-1凸轮机构的应用和类型二、从动件的运动规律1．基本概念（见表3-1-2）表3-1-2从动件运动规律的基本概念图3-1-1凸轮轮廓与从动件位移线图2．推杆的运动规律（见表3-1-3）表3-1-3推杆的运动规律三、凸轮机构的压力角压力角指作用在从动件上的驱动力与该力作用点绝对速度之间所夹的锐角。
对于高副机构，压力角即接触轮廓法线与从动件速度方向所夹的锐角，如图3-1-2所示。
1．压力角与作用力的关系F′′＝F′tanα式中，F′′为有害分力；F′为有用分力。
图3-1-2凸轮机构的压力角对于直动从动件凸轮机构，建议取许用压力角[α]＝30°；对于摆动从动件凸轮机构，建议取许用压力角[α]＝45°。
2．压力角与凸轮机构尺寸的关系如图3-1-2所示，直动从动件盘形凸轮机构的压力角计算公式为tan α=式中，s 为对应凸轮转角φ的从动件的位移；r 0为基圆半径；e 为从动件导路偏离凸轮回转中心的距离，称为偏距。
注：①导路与瞬心P 在凸轮轴心O 点同侧，取“－”号，此时可使推程压力角α减小；②导路与瞬心P 在凸轮轴心O 点异侧，取“＋”号，此时可使推程压力角α增大。
四、图解法和解析法设计凸轮轮廓（见表3-1-4）表3-1-4图解法和解析法设计凸轮轮廓图3-1-3滚子直动从动件盘形凸轮轮廓图3-1-4平底直动从动件盘形凸轮——极坐标3.2课后习题详解3-1图3-2-1所示为一偏置直动从动件盘形凸轮机构。
已知AB段为凸轮的推程轮廓线，试在图上标注推程运动角Φ。
第14章轴14.1 复习笔记【通关提要】本章主要介绍了轴的分类、结构设计以及强度刚度校核计算。
其中，轴的结构设计部分，几乎每年必出一道轴的结构改错题，学习时需重点掌握。
另外，轴的弯扭合成计算，由于计算量大，不宜以计算题的形式出现，多以考查折合系数的含义为主，多以填空题和简答题的形式出现。
关于提高轴的强度和刚度多以简答题为主。
复习时，以理解记忆为主。
【重点难点归纳】一、轴的功用和类型轴是机器中的重要零件之一，用来支持旋转的机械零件和传递转矩。
1．按承受载荷的不同分类（1）转轴既传递转矩又承受弯矩的轴。
（2）传动轴只传递转矩而不承受弯矩或弯矩很小的轴。
（3）心轴只承受弯矩而不传递转矩的轴。
2．按轴线的形状不同分类按轴线的形状可分为直轴、曲轴、挠性钢丝轴。
二、轴的材料轴的材料常采用碳钢和合金钢。
1．碳钢45号钢应用最为广泛，为了改善其力学性能，应进行正火或调制处理。
不重要或受力较小的轴，则可采用Q235、Q275等碳素结构钢。
2．合金钢合金钢具有较高的力学性能与较好的热处理性能，但价格高。
三、轴的结构设计（见表14-1-1）表14-1-1 轴的结构设计四、轴的强度计算（见表14-1-2）表14-1-2 轴的强度计算五、轴的刚度的计算1．弯曲变形计算（1）按挠度曲线的近似微分方程式积分求解；（2）变形能法。
2．扭转变形的计算（1）等直径轴的扭角φ＝T l /（GI P ）＝32T l /（Gπd 4）式中，T 为转矩；l 为轴受转矩作用的长度；G 为材料的切变模量；d 为轴径；I p 为轴截面的极惯性矩。
（2）阶梯轴的扭角11n i i i pi T l G I j ==å式中，T i 、l i 、I pi分别代表阶梯轴第i 段上所传递的转矩及该段的长度和极惯性矩。
六、轴的临界转速的概念若轴所受的外力频率与轴的自振频率一致，运转便不稳定而发生显著的振动，这种现象称为轴的共振。
产生共振时轴的转速称为临界转速。
机械设计基础重点第三章1.凸轮按从动件型式的分类2.从动件常用的运动规律;各有什么冲击3.绘制从动件的运动规律和凸轮的轮廓4.凸轮设计时滚子半径有什么要求为什么5.什么是压力角压力角的大小影响什么6.压力角和基圆半径有什么关系为什么要合理选择基圆的半径选取原则是什么第四章 1、常用的间歇运动机构 2、槽轮机构中的运动系数第五章 1、机器的速度波动分为哪两类各用什么调节2、机器运转速度不均匀系数的定义..3、飞轮设计公式的含义..4、刚性回转件的静平衡和动平衡各适用于何种场合条件各是什么第六章1、零件的工作能力的基本准则..2、钢的常用热处理..3、应力循环特性γ定义及变应力的分类..4、变应力下零件的主要失效形式是什么有何特点5、部分系数法的安全系数主要考虑哪几个方面第七章1、螺纹的分类、防松..2、螺纹联接件..3、螺栓、螺栓组强度计算..4、松键和紧键的区别..5、键大小的选择..6、平键的挤压和剪切强度校核;强度不足时的措施..7、花键的优缺点、类型..第九章1、廓啮合基本定律2、标准直齿的几何参数计算3、一对渐开线直齿轮的正确啮合条件、可分性及重合度4、渐开线齿轮的根切;最小齿数;变位的概念5、轮齿的主要失效形式6、直齿轮的弯曲强度和接触强度的计算点7、直齿轮、斜齿轮的受力分析方向和大小8、锥齿轮的受力分析方向9、斜齿轮的几何参数计算以及当量齿轮10 一对渐开线斜齿轮的正确啮合条件11 锥齿轮的几何参数计算以及当量齿轮12 一对渐开线锥齿轮的正确啮合条件第十章1、蜗杆蜗轮的正确啮合条件及中间平面2、蜗杆的直径系数和分度圆直径3、蜗杆传动的几何尺寸计算4、蜗杆传动的主要失效形式5、蜗杆传动的受力分析6、蜗杆传动的热平衡计算;改善热平衡的方法第十一章1、定轴轮系的传动比计算2、周转轮系和简单轮系的区别3、周转轮系的传动比计算3学分不要求4、减速器的分类第十二章 1、轴的分类..2、轴的结构改错..第2/3页3、轴的弯扭合成..第十三章1、轴承按照承载的分类2、滑动轴承中的摩擦种类3、滑动轴承的材料4、润滑油和润滑脂的性能指标及润滑方式5、非全液体润滑滑动轴承的计算P及PV的目的6、滚动轴承的构造7、滚子轴承和球轴承在承载能力和极限转速方面有何差别8、常用的滚动轴承类型9、滚动轴承的代号10 派生轴向力和实际轴向力的计算11 滚动轴承当量动载荷和疲劳寿命的计算12 滚动轴承与轴、孔的配合第十四章联轴器和离合器的区别与联系刚性联轴器有哪几种挠性联轴器有哪几种特殊功用离合器有哪几种制动器有哪些种类。
第6章间歇运动机构6.1复习笔记【通关提要】本章主要介绍了棘轮机构、槽轮机构、不完全齿轮机构和凸轮间歇运动机构这四种间歇运动机构的基本原理和特点。
学习时需要牢记特点和相关计算公式。
本章多以判断题和简答题的形式出现，但是在考研中本章出现的几率较小，复习时需酌情删减内容，重点记忆。
【重点难点归纳】一、棘轮机构、槽轮机构、不完全齿轮机构三种间歇运动机构原理比较（见表6-1-1）表6-1-1三种间歇运动机构原理比较二、棘轮机构（见表6-1-2）表6-1-2棘轮机构图6-1-1棘爪受力分析三、槽轮机构（见表6-1-3）表6-1-3槽轮机构四、不完全齿轮机构（见表6-1-4）表6-1-4不完全齿轮机构五、凸轮间歇运动机构1．形式凸轮间歇运动机构通常有两种形式：圆柱形凸轮间歇运动机构和蜗杆形凸轮间歇运动机构。
2．优点运转可靠、传动平稳、定位精度高，适用于高速传动，转盘可以实现任何运动规律，转盘转动与停歇时间的比值可以通过改变凸轮推程运动角来得到。
6.2课后习题详解6-1已知一棘轮机构，棘轮模数m＝5mm，齿数z＝12，试确定机构的几何尺寸并画出棘轮的齿形。
解：顶圆直径D＝m z＝5×12mm＝60mm齿高h＝0.75m＝0.75×5mm＝3.75mm齿顶厚a＝m＝5mm齿槽夹角θ＝60°棘爪长度L＝2πm＝2π×5mm＝31.4mm棘轮的齿形如图6-2-1所示。
图6-2-16-2已知槽轮的槽数z＝6，拨盘的圆销数K＝1，转速n1＝60r/min，求槽轮的运动时间t m和静止时间t s。
解：槽轮机构的运动特性系数：τ＝t m/t＝2φ1/（2π）＝（z－2）/（2z）＝1/3。
拨盘转速n1＝60r/min，故拨盘转1转所用的时间为1s。
槽轮的运动时间：t m＝τt＝1/3s。
槽轮的静止时间：t s＝t－t m＝2/3s。
6-3在转塔车床上六角刀架转位用的槽轮机构中，已知槽数z＝6，槽轮静止时间t s ＝5/6s，运动时间t m＝2ts，求槽轮机构的运动特性系数τ及所需的圆销数K。
第14章轴14.1复习笔记【通关提要】本章主要介绍了轴的分类、结构设计以及强度刚度校核计算。
其中，轴的结构设计部分，几乎每年必出一道轴的结构改错题，学习时需重点掌握。
另外，轴的弯扭合成计算，由于计算量大，不宜以计算题的形式出现，多以考查折合系数的含义为主，多以填空题和简答题的形式出现。
关于提高轴的强度和刚度多以简答题为主。
复习时，以理解记忆为主。
【重点难点归纳】一、轴的功用和类型轴是机器中的重要零件之一，用来支持旋转的机械零件和传递转矩。
1．按承受载荷的不同分类（1）转轴既传递转矩又承受弯矩的轴。
（2）传动轴只传递转矩而不承受弯矩或弯矩很小的轴。
（3）心轴只承受弯矩而不传递转矩的轴。
2．按轴线的形状不同分类按轴线的形状可分为直轴、曲轴、挠性钢丝轴。
二、轴的材料轴的材料常采用碳钢和合金钢。
1．碳钢45号钢应用最为广泛，为了改善其力学性能，应进行正火或调制处理。
不重要或受力较小的轴，则可采用Q235、Q275等碳素结构钢。
2．合金钢合金钢具有较高的力学性能与较好的热处理性能，但价格高。
三、轴的结构设计（见表14-1-1）表14-1-1轴的结构设计四、轴的强度计算（见表14-1-2）表14-1-2轴的强度计算五、轴的刚度的计算1．弯曲变形计算（1）按挠度曲线的近似微分方程式积分求解；（2）变形能法。
2．扭转变形的计算（1）等直径轴的扭角φ＝T l /（GI P ）＝32T l /（Gπd 4）式中，T 为转矩；l 为轴受转矩作用的长度；G 为材料的切变模量；d 为轴径；I p 为轴截面的极惯性矩。
（2）阶梯轴的扭角11n i i i piT l G I j ==å式中，T i 、l i 、I pi 分别代表阶梯轴第i 段上所传递的转矩及该段的长度和极惯性矩。
六、轴的临界转速的概念若轴所受的外力频率与轴的自振频率一致，运转便不稳定而发生显著的振动，这种现象称为轴的共振。
产生共振时轴的转速称为临界转速。
