《机械设计基础》课程设计任务书一、课程设计的目的《机械设计基础》课程设计是机械类专业学生在学完《机械设计基础》课程后进行的一个重要的实践教学环节。
其目的在于：1、进一步巩固和加深学生所学的理论知识，通过实际设计，使学生初步掌握机械设计的一般方法和步骤，培养学生的工程设计能力和创新思维能力。
2、培养学生运用所学知识解决实际问题的能力，提高学生的综合分析能力和动手能力。
3、使学生熟悉和掌握运用有关设计资料（如标准、规范、手册、图册等）进行设计计算和绘图的方法，提高学生的查阅资料和使用工具的能力。
4、通过课程设计，培养学生严谨的科学态度和认真负责的工作作风。
二、课程设计的任务设计一个简单的机械传动装置，如带传动、链传动、齿轮传动、蜗杆传动等的组合，或者其他简单的机械结构。
具体的设计任务如下：1、设计题目根据给定的设计参数和工作条件，确定传动装置的类型和结构形式，并进行总体方案设计。
2、设计内容（1）传动装置的总体设计根据给定的工作条件和要求，确定传动装置的总体布局，选择合适的传动比，计算各轴的转速、功率和转矩。
（2）传动零件的设计计算根据总体设计方案，对主要传动零件（如带轮、齿轮、链轮、蜗杆蜗轮等）进行设计计算，确定其主要结构参数和尺寸。
（3）轴的设计计算根据各轴所传递的转矩和转速，对轴进行结构设计和强度计算，确定轴的直径、长度、键的尺寸等。
（4）轴承的选择和计算根据轴的受力情况，选择合适的轴承类型和型号，并进行寿命计算。
（5）连接件的选择和计算选择合适的联轴器、键等连接件，并进行强度计算。
（6）箱体及附件的设计设计箱体的结构和尺寸，选择合适的润滑和密封方式，确定附件（如观察孔、通气孔、放油孔等）的位置和尺寸。
3、设计要求（1）设计计算说明书一份设计计算说明书应包括设计任务、设计方案的选择和确定、主要零件的设计计算过程、设计结果的分析和讨论等内容。
说明书应书写工整、条理清晰、计算准确、图文并茂。
（2）装配图一张（A1 或 A0 图纸）装配图应能正确表达传动装置的工作原理、各零件的装配关系和结构形状，标注必要的尺寸、配合、公差和技术要求等。
机械设计基础课程设计教案一、教学目标1. 让学生掌握机械设计的基本原理和方法。
2. 培养学生运用机械设计知识解决实际问题的能力。
3. 提高学生创新意识和团队协作能力。
二、教学内容1. 机械设计的基本概念2. 机械设计的方法和步骤3. 机械零件的设计4. 机械系统的总体设计5. 机械设计的优化三、教学方法1. 讲授法：讲解机械设计的基本原理、方法和步骤。
2. 案例分析法：分析实际机械设计案例，让学生了解机械设计的过程。
3. 实践操作法：引导学生参与机械设计实践，提高实际操作能力。
4. 小组讨论法：分组进行设计任务，培养团队协作和沟通能力。
四、教学安排1. 第一课时：机械设计的基本概念2. 第二课时：机械设计的方法和步骤3. 第三课时：机械零件的设计4. 第四课时：机械系统的总体设计5. 第五课时：机械设计的优化五、教学评价1. 课堂问答：检查学生对机械设计基本概念的理解。
2. 案例分析报告：评估学生分析实际问题的能力。
3. 设计任务：评价学生运用机械设计知识解决实际问题的能力。
4. 小组讨论报告：评估学生的团队协作和沟通能力。
六、教学内容6. 机械设计中的材料选择7. 机械设计中的力学分析8. 传动系统设计9. 机械结构的强度计算10. 机械设计的可靠性分析七、教学方法1. 讲授法：讲解材料选择、力学分析、传动系统设计、强度计算和可靠性分析的基本原理和方法。
2. 案例分析法：分析实际案例，让学生了解这些方法在机械设计中的应用。
3. 实践操作法：引导学生参与相关设计实践，提高实际操作能力。
4. 小组讨论法：分组进行设计任务，培养团队协作和沟通能力。
八、教学安排1. 第六课时：机械设计中的材料选择2. 第七课时：机械设计中的力学分析3. 第八课时：传动系统设计4. 第九课时：机械结构的强度计算5. 第十课时：机械设计的可靠性分析九、教学评价1. 课堂问答：检查学生对材料选择、力学分析等基本概念的理解。
机械设计基础课程设计课程设计概述本课程设计旨在帮助学生加深机械设计基础课程所学内容的理解和应用，提高学生的机械设计能力。
该课程设计分为两部分，第一部分是机械零件的3D建模，第二部分是机械零件的装配设计。
本课程设计旨在让学生掌握常用机械零件的3D 建模和装配设计技巧，培养学生的机械设计思维和创新能力。
第一部分：机械零件的3D建模1.课程设计任务设计一种具有多重扭矩传递功能的联轴器，该联轴器支持高速和高扭矩传递，并且易于拆卸和维修，长度不得超过200mm，直径不得超过100mm。
2.课程设计步骤1.确定设计需求，制定设计目标。
2.通过研究联轴器的结构原理，确定联轴器的建模方案。
3.进行零件建模，制定3D建模方案。
4.利用建模软件完成联轴器零件的3D建模。
3.课程设计评分标准1.联轴器建模的准确性。
2.建模过程是否规范和顺畅。
3.是否考虑了联轴器的多重扭矩传递功能。
第二部分：机械零件的装配设计1.课程设计任务根据第一部分联轴器的3D建模，进行联轴器的装配设计，保证多个零件之间的精确配合，以及整个联轴器的安装和拆卸。
2.课程设计步骤1.制定联轴器装配方案，明确零件装配的顺序和具体要求。
2.通过装配软件，完成联轴器的装配设计，包括零件的精确配合。
3.对联轴器进行逐个零件的测试和调试，确保整个联轴器的安装和拆卸，以及扭矩的传递功能。
3.课程设计评分标准1.联轴器的装配是否符合设计要求。
2.装配过程是否规范和顺畅。
3.联轴器的扭矩传递性能是否符合设计要求。
总结通过本次课程设计，学生不仅能够了解机械设计基础课程所学内容的应用，同时也能够提高自己的创新能力和技术水平，进一步培养机械设计思维，培养专业能力和实践操作技能。
机械设计基础课程设计zdd一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，包括机械结构、材料、传动和力学分析等；2. 使学生了解并能够运用机械设计的相关知识，如公差配合、强度计算和稳定性分析等；3. 帮助学生理解并掌握机械设计的基本流程和方法，包括需求分析、方案设计、详细设计和制图等。
技能目标：1. 培养学生运用CAD软件进行机械零件和装配图的绘制能力；2. 培养学生运用数学和力学知识进行机械结构强度和稳定性计算的能力；3. 提高学生解决实际工程问题的能力，包括分析问题、制定设计方案和优化设计等。
情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发学生的创新意识和探索精神；2. 培养学生具备良好的团队合作意识，学会与他人共同解决问题；3. 增强学生的工程伦理观念，使其认识到机械设计对社会和环境的影响，培养学生的社会责任感。
课程性质：本课程为专业基础课程，旨在培养学生的机械设计能力和工程实践能力。
学生特点：学生已具备一定的数学、力学和工程制图基础知识，具有一定的分析问题和解决问题的能力。
教学要求：结合课本内容，注重理论与实践相结合，提高学生的实际操作能力和创新能力。
通过课程学习，使学生能够独立完成简单的机械设计任务，为后续专业课程和未来从事相关工作打下坚实基础。
教学过程中，注重分解课程目标为具体可衡量的学习成果，以便进行有效的教学设计和评估。
二、教学内容1. 机械设计基本原理：包括机械结构设计、机械零件设计、传动系统设计等内容，对应教材第一章。
- 结构设计基本概念与分类- 常用机械零件的构造及功能- 传动系统原理及类型2. 机械设计方法与流程：包括需求分析、方案设计、详细设计和制图等，对应教材第二章。
- 设计需求分析方法和步骤- 方案设计的基本原则和注意事项- 详细设计及制图的要求和技巧3. 机械零件的强度计算与稳定性分析：包括公差配合、强度计算和稳定性分析等内容，对应教材第三章。
机械设计基础课程设计pdf一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，理解机械结构的功能与构成。
2. 使学生了解并掌握常用机械传动机构、连接方式及机械零部件的设计方法和应用。
3. 帮助学生掌握机械设计过程中的工程计算和图形表达。
技能目标：1. 培养学生运用CAD软件进行机械零件的绘制和机械装配图的设计能力。
2. 培养学生运用手册和资料进行机械设计计算和参数选择的能力。
3. 提高学生团队协作能力和解决实际工程问题的能力。
情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发创新意识和探索精神。
2. 培养学生严谨的科学态度和良好的工程伦理观念，关注工程对社会和环境的影响。
3. 培养学生积极向上的学习态度，形成自主学习、合作学习和终身学习的习惯。
课程性质：本课程为机械设计基础课程设计，以实践为主，注重理论联系实际，提高学生的实际操作能力和工程设计能力。
学生特点：学生已具备一定的机械基础知识，具有较强的学习能力和动手能力，但对机械设计的实际应用尚缺乏深入了解。
教学要求：结合学生特点，以实践操作为主线，注重启发式教学，引导学生主动参与，培养其分析问题和解决问题的能力。
将课程目标分解为具体的学习成果，以便在教学过程中进行有效指导和评估。
二、教学内容1. 机械设计基本原理：包括机械设计的基本概念、设计方法和设计流程，引导学生理解机械设计的整体框架。
- 教材章节：第1章 机械设计概述2. 常用机械传动机构设计：讲解齿轮传动、带传动、链传动等的设计原理和应用。
- 教材章节：第3章 机械传动设计3. 机械连接设计：介绍螺纹连接、焊接、铆接等连接方式的设计方法和选用原则。
- 教材章节：第4章 机械连接设计4. 机械零部件设计：包括轴、轴承、联轴器、弹簧等零部件的设计原理和选用。
- 教材章节：第5章 机械零部件设计5. CAD软件应用：培养学生运用CAD软件进行机械零件绘制和装配图设计的能力。
- 教材章节：第6章 计算机辅助设计6. 机械设计计算与图形表达：教授设计过程中的工程计算和图形表达方法。
机械设计基础(课程设计一、教学目标本节课的教学目标是让学生掌握机械设计的基础知识，包括机械零件的选型、设计原则和设计方法等。
具体目标如下：1.知识目标：使学生了解机械设计的基本概念、原理和方法，掌握常用机械零件的设计方法和计算公式，了解机械设计中的标准和规范。
2.技能目标：培养学生运用机械设计原理解决实际问题的能力，能独立完成简单机械零件的设计和计算，提高学生的动手能力和创新能力。
3.情感态度价值观目标：培养学生对机械设计的兴趣和热情，树立正确的工程观念，培养团队合作精神和责任感。
二、教学内容本节课的教学内容主要包括以下几个部分：1.机械设计的基本概念和原理：介绍机械设计的定义、目的和意义，讲解机械设计的基本原则和方法。
2.常用机械零件的设计：讲解齿轮、轴承、联轴器等常用机械零件的设计方法和计算公式。
3.机械设计中的标准和规范：介绍国家标准和行业标准，讲解机械设计中常用的公差、配合和表面粗糙度等。
4.机械设计实例分析：分析实际工程中的机械设计案例，让学生了解机械设计的过程和方法。
三、教学方法为了提高教学效果，本节课将采用多种教学方法：1.讲授法：讲解机械设计的基本概念、原理和方法，使学生掌握基本知识。
2.案例分析法：分析实际工程中的机械设计案例，让学生了解机械设计的过程和方法。
3.讨论法：学生进行小组讨论，培养学生的团队协作能力和解决问题的能力。
4.实验法：安排课后实验，让学生动手实践，巩固所学知识，提高创新能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将准备以下教学资源：1.教材：选用权威、实用的机械设计教材，为学生提供系统的学习资料。
2.参考书：推荐相关参考书籍，拓展学生的知识视野。
3.多媒体资料：制作精美的PPT，生动展示机械设计的相关概念和实例。
4.实验设备：准备充足的实验设备，确保每个学生都能动手实践。
五、教学评估为了全面、客观地评估学生的学习成果，本节课将采用以下评估方式：1.平时表现：关注学生在课堂上的积极参与程度、提问回答等情况，给予相应的表现评价。

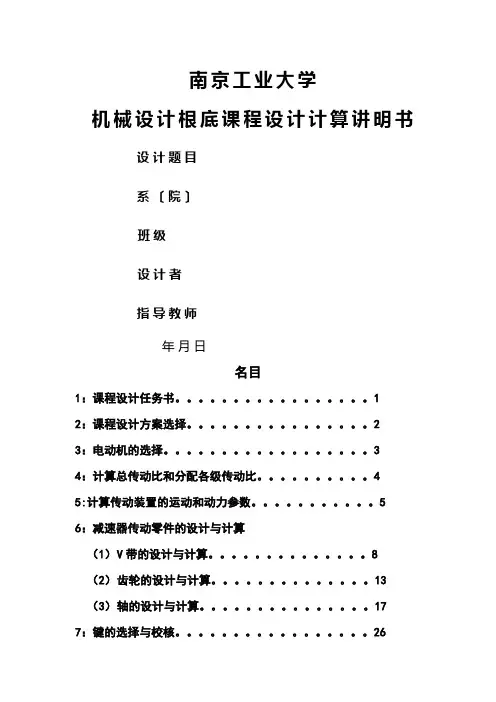

南京工业大学机械设计根底课程设计计算讲明书设计题目系〔院〕班级设计者指导教师年月日名目1：课程设计任务书。
12：课程设计方案选择。
23：电动机的选择。
34：计算总传动比和分配各级传动比。
45:计算传动装置的运动和动力参数。
56：减速器传动零件的设计与计算（1）V带的设计与计算。
8（2）齿轮的设计与计算。
13 （3）轴的设计与计算。
177：键的选择与校核。
268：联轴器的设计。
289：润滑和密封。
2910：铸铁减速器箱体要紧结构设计。
30 11：感想与参考文献。
32 一、设计任务书①设计条件设计带式输送机的传动系统，采纳带传动和一级圆柱出论减速器②原始数据输送带有效拉力F＝5000N输送带工作速度V＝m/s输送带滚筒直径d＝450mm③工作条件两班制工作，空载起动载荷平稳，常温下连续〔单向〕运转，工作环境多尘；三相交流电源，电压为380/220V。
④使用期限及检修间隔工作期限：8年，大修期限：4年。
二．传功方案的选择带式输送机传动系统方案如如下面图：〔画方案图〕带式输送机由电动机驱动。
电动机1将动力传到带传动2，再由带传动传进一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。
传动系统中采纳带传动及一级圆柱齿轮减速器，采纳直齿圆柱齿轮传动。
三．计算及讲明计算及讲明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输，选用Y 系列三相异步电动机， 安装形式为卧式，机座带底足，电压380V 。
②电动机型号的选择 ⒈电动机的功率依据条件由计算得知工作机所需有效功率44610610 1.772.19450w w V n D ππ===⨯⨯⨯⨯⨯r/min 72.19w n =因:0.94w η=，那么5000 1.79.0410*******.94w w w w F V p η⨯===⨯kwr/min 设：η1－联轴器效率＝0.98〔由表1-7〕；9.04w p = ηkw η ηη－传动装置的总效率 P w －工作机所需输进功率由电动机至运输带的传动总效率为那么工作机实际需要的电动机输出功率为010.11P =09.0410.110.894wP P KW η===kw计算及讲明计算结果依据P 0选取电动机的额定功率P m ，使()01~1.310.11~13.14m P P ==kw⒉电动机的转速44610610 1.772.19450w w V n D ππ===⨯⨯⨯⨯⨯r/min 72.19w n =因为V 带传动比b i 2~4=，齿轮传动比i 3~5g =，那么r/min(6~20)(433.14~1443.8)m w b g w w in i i n n n ====kw由上述P m ，n m 查表12-1得：选用P m =11kw ，n m =970r/minY160L-6 电动机的型号为：Y160L-6型电动机 ⑵计算总传动比和分配各级传动比① 传动装置的总传动比 n m ：电动机的满载转速 n w ：工作机的转速 ② 分配各级传动比 依据设计要求：i b <i g 故取i b =3.5，那么i b =⑶传动系统的运动和动力参数计算传动装置从电动机到工作机有三轴，分不为Ⅰ、 Ⅱ、Ⅲ、Ⅳ轴，传动系统各轴的转速、功率和转矩计 计算及讲明计算结果 算如下：① Ⅰ轴〔电动机轴〕 ② Ⅱ轴〔减速器高速轴〕 ③ Ⅲ轴〔减速器低速轴〕 ④Ⅳ轴〔输送机滚筒轴〕将计算结果和传动比及传动效率汇总如表1－1表1－1传动系统的运动和动力参数计算及讲明计算结果⑷减速器传动零件的设计与计算 ① V 带的设计与计算 ⒈计算功率P C1.21113.2c A k p p ==⨯=kwK A ：工况系数，查表的K A = P ：电动机额定功率⒉选取V 带型号依据13.2c p =kw 和小带轮转速1970/min n r =，由 图8-10可知，工作点处于B,C 型相邻区域，取 C 型带。

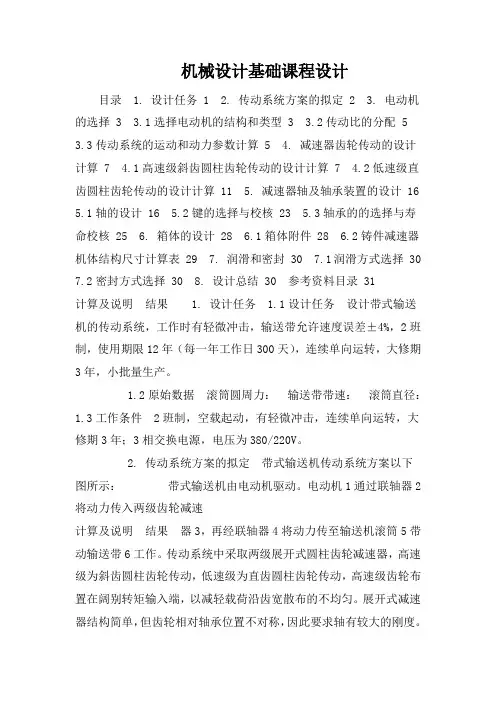

机械设计基础课程设计目录 1. 设计任务 1 2. 传动系统方案的拟定 2 3. 电动机的选择 3 3.1选择电动机的结构和类型 3 3.2传动比的分配 53.3传动系统的运动和动力参数计算 54. 减速器齿轮传动的设计计算 7 4.1高速级斜齿圆柱齿轮传动的设计计算 7 4.2低速级直齿圆柱齿轮传动的设计计算 11 5. 减速器轴及轴承装置的设计 165.1轴的设计 16 5.2键的选择与校核 23 5.3轴承的的选择与寿命校核 25 6. 箱体的设计 28 6.1箱体附件 28 6.2铸件减速器机体结构尺寸计算表 29 7. 润滑和密封 30 7.1润滑方式选择 307.2密封方式选择 30 8. 设计总结 30 参考资料目录 31 计算及说明结果 1. 设计任务 1.1设计任务设计带式输送机的传动系统，工作时有轻微冲击，输送带允许速度误差±4%，2班制，使用期限12年（每一年工作日300天），连续单向运转，大修期3年，小批量生产。
1.2原始数据滚筒圆周力：输送带带速：滚筒直径：1.3工作条件 2班制，空载起动，有轻微冲击，连续单向运转，大修期3年；3相交换电源，电压为380/220V。
2. 传动系统方案的拟定带式输送机传动系统方案以下图所示：带式输送机由电动机驱动。
电动机1通过联轴器2将动力传入两级齿轮减速计算及说明结果器3，再经联轴器4将动力传至输送机滚筒5带动输送带6工作。
传动系统中采取两级展开式圆柱齿轮减速器，高速级为斜齿圆柱齿轮传动，低速级为直齿圆柱齿轮传动，高速级齿轮布置在阔别转矩输入端，以减轻载荷沿齿宽散布的不均匀。
展开式减速器结构简单，但齿轮相对轴承位置不对称，因此要求轴有较大的刚度。
3. 电动机的选择 3.1选择电动机的结构和类型按设计要求及工作条件，选用Y系列3相异步电动机，卧式封闭结构，电压380V。
3.1.1选择电动机的容量根据已知条件计算，工作机所需要的有效功率设：η4w——输送机滚筒轴至输送带间的传动效力；ηc——联轴器效力，ηc=0.99（见《机械设计课程设计（西安交通大学出版社）》表3—1）；ηg——闭式圆柱齿轮传动效力，ηg=0.98（同上）；ηb——转动轴承（1对球轴承），ηb=0.99（同上）；ηcy——输送机滚筒效力，ηcy =0.96（同上）。
