地质构造PPT教学课件

  • 格式：ppt
  • 大小：822.00 KB
  • 文档页数：47

下载文档原格式

  / 47

合集下载

构造地质学ppt课件

构造地质学ppt课件
*
二、构造尺度 大至全球性，小至纳米级 本教材分六级： 1. 巨型构造：山系、区域性地貌的构造单元。 如喜马拉雅山造山带、秦岭—大别造山带 2. 大型构造：区域性构造单元中的次级构造单元 如背斜、向斜、大型断裂等 3. 中型构造：一个地段上的褶皱、断层； (1：5万比例尺的图上，可见全貌，本课程研究的重点) 4. 小型构造：露头上、手标本上的构造 (小褶皱、断层、节理、面理、线理，本课程研究的重点) 5. 微型构造（显微构造） ：手标本、显微镜下可见的构造 6. 超显微构造：电子显微镜下研究的构造 （位错）
*
*
一般分三级： 1. 大构造-区域构造、大地构造 (1：20万比例尺图幅的范围) 2. 小构造：露头上、手标本上的构造 3. 显微构造：显微镜下可见的构造 构造尺度不同，研究目的不同，手段与方法不同，侧重的内容不同，解决的问题不同。
*
三、构造变形场 1. 构造应力场： 物体内各点的应力状态在物体占据空间内组成的总和 (挤压应力场、拉张应立场、剪切应立场) 2. 构造变形场： 主导构造应力均匀作用的空间及其形成的构造域 （1）伸展构造： 水平拉伸应力或垂向隆升导致的水平拉伸应力 下形成的构造。 （裂谷、盆地、地堑-地垒、盆-岭构造等） （2）压缩构造： 水平挤压应力下形成的构造 (褶皱、逆冲断层)
*
3. 倾角： 倾斜线与水平面的交角（最大交角） 表示方法：倾向∠倾角， 如：66º∠ 50º（常用） 走向/倾向∠倾角，如：156º/66º∠ 50º 方向定量：规定N为0（或360º）； E为90º； S为180º； W为270º
*
（2）不整合时代的确定： ①缺失地层的年代 ②下伏最新地层之后；上覆最老地层之前 ③侵入的岩浆时代之前；剥蚀的岩浆时代之后 ④被截切断层之后；贯穿上下两套地层的断层之前 ⑤古风化壳的年代 （3）不整合的空间展布和变化 不同地段、不同部位强度、性质均有变化， 综合考虑区域多种因素

23地质构造PPT课件

23地质构造PPT课件
• 褶曲要素有核、翼、轴面、枢纽、转折端等。
• 褶皱的基本形态是背斜和向斜。
• 判断背斜和向斜的依据是岩层的新老关系，背斜核 部为老岩层，向斜核部为新岩层。
• 褶曲的类型：按轴面产状分为对称褶曲、斜歪褶曲、倒转
褶曲、平卧褶曲、翻转褶曲；按枢纽产状分为水平褶曲和倾 伏褶曲；按转折端形态分为圆滑褶曲、尖棱褶曲、箱状褶曲； 按平面投影分为线状褶曲、短轴褶曲、穹隆和构造盆地。
• （二）节理 joint • 岩石受力破裂没有明显位移的断裂构造。 • 构造节理和非构造节理 • 张节理和剪切节理 • （三）断层 fault • 岩石受力破裂有明显位移的断裂构造 • 断层要素有断层面、破碎带、断盘（上盘、下盘，上
升盘、下降盘） • 正断层及组合、逆断层及组合 • 剪切断层 • 断层的地貌标志
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More
You Know, The More Powerful You Will Be
结束语
当你尽了自己的最大努力时，失败也是伟大的， 所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日

2.2 地壳运动及形变

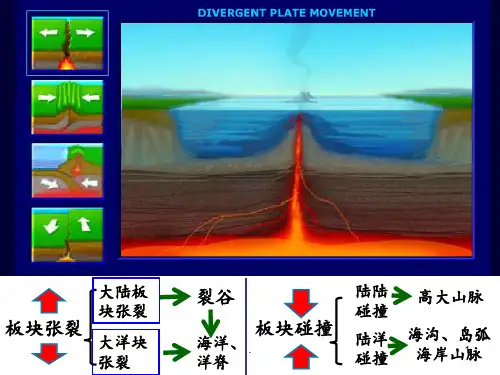

• 一 地壳运动概说
• 由内力作用引起的地壳结构改变和地壳内部物质 变位的运动
• 地壳运动的基本特征：普遍性、永恒性、缓慢性、 方向性
• 新构造运动：发生在晚第三纪和第四纪的构造运 动

《地质构造》PPT课件

《地质构造》PPT课件

4．2．4 褶皱形成时代
研究褶皱形成时代，一般常通过分析 区域性角度不整合来确定。如果不整合面以下的 地层均褶皱，而其上的地层未褶皱，则褶皱运动 发生于不整合面下伏的最新地层沉积之后和上覆 最老地层沉积之前。如果不整合面上、下地层均 褶皱，但褶皱方式、形态又都互不相同，则至少 发生过两次褶皱运动。
⑤侵入接触 是侵人体与被侵入围岩间的接触 关系。侵入接触的主要标志是，侵人体边缘有捕 虏体，侵人体与围岩接触带有接触变质现象，侵 人体与其围岩钓接触界线多呈不规则状
⑥断层接触 即地层与地层少间或地层与岩体 少间．其接触面本身为断层面、．
a-整面
4.1.4 地层接触关系
在地质历史发展演化各个阶段，构造运动贯穿始 终，由于构造运动的性质不同或所形成的地质构造 特征不同，往往造成新老地层之间具有不同的相互 接触关系。地层接触关系是构造运动最明显的综合 表现。
概括起来，地层(或岩石)的接触关系有以下几种： ①整合接触 表现为相邻的新、老地层产状一致， 时代连续。它是在构造运动处于持续下降或持续上 升的背景下发生连续沉积而形成的。 ②假整合接触(平行不整合接触) 为新、老地层 产状平行一致而地层时代不连续。其间缺失了某些 地层，标志着这期间地壳曾一度上升。上升时遭受 风化剥蚀，形成具有一定程度起伏的剥蚀面。
除了观察横剖面特点外，还需了解褶皱枢纽是 否倾伏，并确定其倾伏方向。沿同一时代岩层走向进行追 索，如果两翼岩层走向相互平行，表明枢纽水平。如果两 翼岩层走向呈弧形圈闭合围，表明其枢纽倾伏。根据弧形 尖端指向或弧形开口方向以及转折部位实际测量的方法可 确定枢纽倾伏方向。
从地形上看，岩石变形之初，背斜相对地势高成 山，向斜地势低成谷。这时地形是地质构造的直接反映。 然而经过较长时间的剥蚀后，背斜核部因裂隙发育易遭受 风化剥蚀往往成沟谷或低地。向斜核部紧闭，不易遭受风 化剥蚀，最后相对成山。背斜成谷，向斜成山称为地形倒 置现象。

地质构造.-高一版上课PPT课件

地质构造.-高一版上课PPT课件

地质构造与构造地貌
1什么叫褶曲？什么叫褶皱？两者有什 么联系？褶皱是怎么样形成的？
2褶曲的基本形态有几种？如何区别？
3 地壳中出现的“背斜成山、向斜成谷” 的原因是什么？
4为什么地壳当中常常出现“向斜成山、 背斜成谷”现象，其原因又是什么？
山和谷怎. 么区分
10
如果水平的岩层受到挤 压力作用时,将会出现什 么样的后果?
华山
渭河平原
.
黄土高原
40
地堑地形——渭河谷地
.
41
地堑地形——汾河谷地
.
42
地垒地形——华山
块 状 山 地
.
43
.
44
.
45
.
46
南天门十八盘
地垒地形——. 断块山：泰山 47
（1）结果
褶皱 地 质 构 造
断层
2、地壳运动
背斜 向斜
褶皱山脉
昆仑山脉 喜马拉雅 秦岭 ……
地垒
华山、庐山、泰山等
49
（二）地壳运动
1、褶 皱
构造类型
产生 原因
结构 地貌形 特征 态
实践意义
地形倒置
背斜
岩层 常形成
褶 皱
岩层受 上拱
向斜
挤压弯 曲变形
岩层
山岭 谷地或
下弯 盆地
背斜 成谷
向斜 成山
石油、 天然气 埋藏区
地下 水储 藏区
判断依据:岩层的新老关系
背斜:中间老,两翼新
向斜:中间. 新,两翼老
50
２、断层
背斜 岩层向上拱起 向斜 岩层向下弯曲
图示地质构造形成的构造地貌
“背斜成山 向斜成谷
.

《地质构造》课件

《地质构造》课件
地质年代和地球历史
回顾地质年代的划分和地球历史的演变， 如古生代、中生代和新生代。
地质构造的应用和展望
矿产资源和能源勘探
讨论地质构造对矿产资源和能源勘探的影响，如石油、天然气和金属矿产。
工程建设和资源保护
探索地质构造对工程建设和资源保护的重要性，如建筑基础和水资源管理。
地质ห้องสมุดไป่ตู้害和环境管理
介绍地质构造与地质灾害和环境管理的关系，如地震、地滑和土地利用规划。
高原和盆地构造
介绍高原和盆地地质构造形成的 原因和特点，如青藏高原、亚马 逊盆地等。
海岸和岛屿构造
讨论海岸线和岛屿地质构造的形 成过程，如大堡礁、冰岛等。
地质构造的形成和演化
1
地质环境和沉积变化
2
了解地球环境对地质构造演化的影响，
如气候变化和海平面上升。
3
构造变形和变质作用
探索岩石变形和地质变质的作用，如压 力、热力和化学作用。
结构构造和构造地貌
介绍不同地质构造形成的地形特征，如山脉、断层、构造盆地等。
运动构造和能量来源
探讨地球内部能量驱动地壳运动的机制，如板块运动、地热和地震等。
地震和板块构造理论
解释地震与板块构造的关系，探索板块漂移和地壳运动。
地质构造的类型和特征
岩石圈运动和构造分区
描述岩石圈不同地区的形变和构 造特征，如太平洋火环、喜马拉 雅造山带等。
《地质构造》PPT课件
地质构造是地球表面和内部不同岩石和构造单元的空间分布和关系，探索地 球演化的重要领域。
引言
地质构造是研究地球大地构造的学科，包括构造地貌、构造力学、地球物理 和地震学等多个方面。
本次课程旨在介绍地质构造的基本概念和原理，以及其在各个领域的应用和 发展前景。

《地质构造断裂构造》PPT课件

《地质构造断裂构造》PPT课件

30 30
30
60
PC P
A
30 30
CD
A
30
P
A
30
30
60
CP
30 30
CD
A
P
CP
C
D
D
30
30
PC
A
30
30
30
60
P CD
A
P
C
PC
D
D
60 60
TP
A
60
60 60
30
D SO
A
T
P
DS
O
C
D
3、断层构造 8〕、断层形成的时代的判别
P C O1-2
∈
Pt1
K
P
J
C
O1-2
∈
Pt1
《地质构造断裂构造》 PPT课件
本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！ 本课件PPT仅供大家学习使用 学习完请自行删除，谢谢！
地质构造：指地质体〔岩层、岩体、矿体等〕存在 的空间形式、状态及相互关系，是地壳运动所造成 的岩石〔或矿体〕变形、变位等现象。
C O1-2
γ
∈
Pt1
第三节 断裂构造
9〕、断层的描述
①、断层名称：地名＋断层类型 ②、断层通过的主要地点、延伸长度和范围 ③、断层切割的地层时代、地层产状、地层重复与缺 失以及地层界限错开情况 ④、断层面特征及伴生构造 ⑤、断层的产状、两盘运移情况 ⑥、与相邻构造的关系。
4、地质图的综合判读

地质构造地貌PPT课件

地质构造地貌PPT课件

.
72
• 华山以险著称，有“自古华山一条路”之说。华山有东、西、 南、北、中五峰。
• 东峰是华山的奇峰之一，因峰顶有朝台可以观看日出、美景， 故又名朝阳峰。
• 北峰也叫云台峰，山势峥嵘，三面绝壁，只有一条山道通往 南面山岭，电影 《智取华山》即取材于此
.
73
• 西峰叫莲花峰， 峰顶有一块“斧劈石”，相传神话传 说故事《宝莲灯》中的沉香劈山救母就发生在这里。
.
8
美国的科罗拉多高原
.
9
二、褶皱构造地貌
• 层状岩石的一系列波状弯曲而未失去其 连续完整的构造称褶皱构造。
• 岩层被挤压形成的一个弯曲叫褶曲。
褶曲
背斜 向斜
.
10
背斜：向上拱起的弯曲， 向斜：向下的弯曲
.
11
二、褶皱构造地貌
新
老
老
新
新
老
顺地貌：在水平挤压力的作用下，背斜成山， 向斜为谷。这种保持或顺应构造形态发育 的地貌，称为顺地貌。
第三纪初，秦岭北麓断层下降，形成渭河构造盆地，秦 岭上升形成山地。
白垩纪时期，山地花岗岩凸起成“岩柱”，形成华山， 东西长约15千米，南北宽约10千米，面积约150平方 千米。
由于花岗岩纵横节理发育及其岩性特点，容易受风化侵
蚀，加上南北两大断层错动和东西两侧流水下切，造
成华山四面如削、断崖千尺、陡峭险峻的山势特点。
.
43
飞来石
.
44
仙人背包
梦笔生 花
.
45
黄山玉屏卧 佛（睡美人）
黄山双 笋峰
.
46
人字瀑
.
47
天上玉屏 .
48
张家界

地质构造详细课件

地质构造详细课件

2、倾向 倾斜线：层面上与走向线垂直并沿倾斜面向下的垂线叫倾斜线。层 面上凡与走向线不直交并沿倾斜面向下的射线都叫视倾斜线。
倾向线：指倾斜线
在水平面上的投影 线，其所指的方向
即为岩层的倾向
（真倾向）。视倾 斜线在水平面上的
投影线方向称为视
倾向或假倾向。
3、倾角
倾角(真倾角)：指岩层 倾斜线与水平面的夹角。 倾角 视倾角：指岩层视倾 斜线与水平面的夹角。 任何视倾角都小于该岩 层的真倾角。
形态的改变）。
二、地质构造的分类
地质构造主要分为两大类：褶皱构造、断裂构造。 1、褶皱构造：指由于地壳运动使岩层发生弯曲变形，但并未丧失 其连续完整性的一类地质构造。 2、断裂构造：指由于地壳运动使岩层发生脆性变形(断裂或错动)、
丧失了岩层原有的连续完整性，该类地质构造称为断裂构造。
第二节 岩层产状及其接触关系
一、岩层的概念
二、岩层的原始产状及产状类型 三、岩层的产状要素 四、岩层的厚度 五、岩层的接触关系
一、岩层的概念
岩层：由两个平行或近于平行的界面所限制的、同一岩性组成的层状 岩石（指两个平行或近于平行的界面所限制具有某些共同特征或属性、 时代一致的层状地质体）。
层面：岩层的上、下界面（顶界面、底界面）。 顶界面 顶界面 底界面 水平面 底界面
▲穹隆构造：长宽比＜3∶1的背斜构造
构造盆地：长宽比＜3∶1的向斜构造 ▲鼻状构造：又称半背斜，其枢纽一端向下倾伏，一端抬起，
四、岩层的厚度
1、真厚度：岩层顶、底界界面之间的垂直距离。 2、铅直厚度(视厚度)：岩层顶、底界面之间沿铅直方向上的距离。
顶面
真厚度 = 视厚度 × cos α
式中：α—为岩层的真倾角

地质构造详细课件

地质构造详细课件

二、节理
1、节理的成因分类 原生节理：成岩过程中形成，如玄武岩柱状节理。 构造节理：构造运动（内应力作用）形成，分布范围广且有规律。 非构造节理：外动力地质作用形成，分布不广，如风化节理等。
2、构造节理的分类
按照节理与所在 岩层的产状关系
走向节理 倾向节理 斜向节理 顺层节理
几何分类
纵节理
构
根据节理走向与 横节理
枢纽轴位于断层的一端
枢纽轴位于断层的中点
⑵ 根据断层走向和所在岩层走向的关系分类
① 走向断层：断层走向与岩层走向基本一致。（图a) ② 倾向断层：断层走向与岩层走向基本垂直。（图b) ③ 斜向断层：断层走向与岩层走向斜交。（图c) ④ 顺层断层：断层面与岩层层面基本一致。（图d)
⑶ 根据断层走向与褶皱轴向的关系分类 ① 纵断层：断层走向与褶皱轴向基本一致。 ② 横断层：断层走向与褶皱轴向近于直交。 ③ 斜断层：断层走向与褶皱轴向斜交。
一、断裂构造概述
1、基本概念
断裂构造：由于地壳运动使岩层发生脆性变形(断裂或错动)、丧失了 岩层原有的连续完整性，这类地质构造称为断裂构造。 2、断裂构造的分类
根据破裂面两侧岩块相对位移的大小分为：节理和断层。
节理：指破裂面两侧岩块沿破裂面无明显相对位移的一类断裂构造， 又称裂缝。 断层：是指破裂面两侧岩块沿破裂面发生明显位移的一类断裂构造。
⑶ 断盘
断盘：指断层面两侧并沿断层面发生明显位移的岩块。
断层面倾斜时：
从相对位移方向:
上盘—位于断层面之上的岩块；
上升盘—相对上升的岩块；
下盘—位于断层面之下的岩块。
下降盘—相对下降的岩块。
⑷ 断距（位移） 断距：指断层两盘相对位移的距离。在不同方位的剖面上，断距值是 不同的。 相当点：指未断开前的一个点在断层移动以后分成两个相邻的点。

第二章 地质构造PPT课件

第二章 地质构造PPT课件
类型：断裂构造包括节理和断层。
一、节理（裂隙）
是岩体受力断裂后两侧岩块没 有明显位移的小型断裂构造。
工程地质
岳麓山响鼓岭硅质砂岩中的节理
1.节理类型（构造节理）
工程地质
（1）张节理 （2）剪节理（X节理）
岳麓山枫林沟处X节理
2.裂隙的统计
工程地质
编 裂隙产状 长 宽 条 号 走 倾 倾 度 度 数 填充情况
c层产状不一致，以一定的角度 相交；两套地层的时代不连续，两者之间有 代表长期风化剥蚀与沉积间断的剥蚀面存在。 有底砾岩存在。
工程地质
2.岩浆岩相对地质年代的确定方法
（） （）
（1）接触关系
沉积接触关系（如下图） 侵入接触关系（如下图）
2.岩浆岩相对地质年代的确定方法 （2）穿插构造
第二章 地质构造
31 地质年代 32 地质构造
工程地质
第一节 地质年代
工程地质
地质构 造的概念
1.指组成地壳的岩层或岩 体在地应力的长期作用下， 发生变形、变位的形迹。
2.具体构造:单斜构造、褶 皱构造和断裂构造等。
第一节 地质年代
工程地质
一、地质年代
1.绝对地质年代 2.相对地质年代
二、地层的相对地质年代
向向角
裂隙成 因类型
1 3070 370 180 2 3320 620 100 3 70 2770 800 4 150 2850 600
22 裂隙面夹泥 扭性裂隙 15 裂隙面夹泥 扭性裂隙 2 裂隙面夹泥 扭性裂隙 4 裂隙面夹泥 扭性裂隙
裂隙野外测量记录表
3.裂隙玫瑰图
工程地质
裂隙走向玫瑰图 裂隙倾向玫瑰图
工程地质
1.沉积岩相对地质年代的确定方法

地质构造-PPT课件

地质构造-PPT课件
水平褶曲
倾伏褶曲
77
断层构造在地质图上的表现：
（b）
78
地层接触关系在地质图上的表现:
图 4-28 不整合 E与Q – 平行不整合；T与E – 角度不整合
79
岩层接触关系
80
读图方法：
比例尺、图例、地貌、地层分布和岩性、 地质构造、物理地质现象、工程地质评价。
81
82
83
84
85
86
49
50
用节理玫瑰图分析岩体稳定和渗漏
51
断层 (fault): 有明显位移的断裂。
断层要素: 断层面（带） 断盘 断距
52
3.3.2 断层
53
断层基本类型
正断层
(normal fault)
逆断层
(reverse fault)
平移断层
(parallel fault)
54
美国圣安的列斯断层的航空照片
发生在强度较高的岩石中，断层带锁固能力强，危 害大。
• 缓慢蠕动（蠕滑型）－不直接产生地震。
发生在强度较低的软岩中，断层带锁固能力弱，危 害小。
66
活断层对工程的危害：
1.直接危害跨越该断层的建筑物 2. 例：宁夏石嘴山市红果子沟和河北蓟县境内的两段长
城被错断。
2.伴有地震发生的活断层使较大范围的建筑物摧 毁 3. 例：1906年美国旧金山地震中，圣.安德烈斯断裂导
23
24
25
断裂构造(fracture)
26
27
断裂构造的力学机制
28
断裂构造的形成
29
断裂构造的分类
节理（裂隙）
原生节理
构造节理
剪节理 张节理
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

D．只断开S1灯亮，电铃响
9、如图所示，若要A灯亮， B灯不亮，应将开关S1、S3 闭合，若要B灯亮A灯不亮， 应将开关S1、S2 闭合，若
S2、S3闭合，S1断开，则灭A 灯 灭，B.灯 ．
10、如图11—10所示，要使 灯L1和L2串联，应该闭合开 关 S ，断开开关 S1、S2 ； 如 应果 该要闭使合灯开L关1与S1L、2并S联2 ，，则断
×
×
14、某同学连好上题中所述电路后发现： 将关断开时，两灯均发光，当开关闭合 时，一盏灯发光，另一盏灯却熄灭了， 试画出该同学所连接电路的电路图，他 所连电路和错误是________________。 开关与一盏灯并联
15、如图7所示，按电路图用笔画线作 导线，将元件连接起来.
16、如图所示，在桌面上有 两个小灯泡和一个开关，它 们的连接电路在桌面下，无 法看到。某同学试了一下， 闭合开关时两灯泡均亮，断 开开关时，两灯泡均熄灭， 这两个小灯泡究竟是串联连 接，还是并联连接，请你写 出判断方法。
( A)
7、甲乙两个办公室 为了互相传呼方便， 在两个办公室里各装 了一个电铃，要使两 办公室的任何一方按 电键都只能使对方的 电铃发声，正确的电 路图应是是图中11中 的： [ C ]
8、如图(7)所示电路，以下说
法正确的是
(B )
A．只接通S1灯亮，电铃响
B．只接通S2灯亮，电铃响
C．只断开S3灯亮，电铃响
• (5)建筑、工程、隧道选址应避开断层， 在断层地带搞大型工程易诱发断层活动，产 生地震、滑坡、渗漏等不良后果，造成建筑 物塌陷。地下隧道应避开向斜部位，向斜构 造在岩层形状上表现为向下弯曲，修筑铁路 开凿隧道时应避开向斜部位，因为如果在向 斜部位开凿，向斜是雨水汇集区，隧道可能 变为水道。背斜是隧洞的良好选址，因为天 然拱形，结构稳定，不易储水。
• 【答案】 (1)背斜 向斜 断层 (2)地 壳运动状况是：先发生褶皱，后发生断层。 外力作用状况是：a、b两处表面出现差异侵 蚀，背斜受侵蚀严重，出现岩层的缺失，形 成相对低洼地，而向斜侵蚀相对较轻，形成 相对高地。(3)选择a处，因为a处岩层向上隆 起，符合力学原理，不易塌陷，同时，不易 积存地下水。(4)c处不宜修水库，因为c处岩 层有断层，断裂面岩层破碎会造成水库漏水。
• 【解析】 首先应正确判读褶皱和断层。 地表形态是内力作用与外力作用共同作用的 结果，在一定时间和一定地域内某种作用起 主导作用，从地壳运动看，岩层弯曲有一致 性，应是先发生褶皱，而后发生断层。背斜 顶部岩层缺失，向斜顶部有上覆岩层，故背 斜受侵蚀严重，向斜受侵蚀较轻。对于地质 构造应用于实践时，应考虑地质构造与建设 的相互影响。
• 读某地的地质剖面图，回答问题。
• (1)地质构造名称：a________， b________，c________。 • (2)这里的地壳运动和外力作用的状况如 何？
• (3)如果在这里修建一条东西向的地下隧 道，应该选择a处还是选择b处开凿？(从工程 的安全性、稳定性及地下水运动等方面加以 考虑)
• (根据2008年高考上海地理卷改编)读某地 地质剖面图，回答下列问题。
• (1)地质剖面图上，甲、乙、丙三处的地 质构造分别是________、________、 ________。图中，陡崖出现在________处。 甲处成为谷地的主要原因是：____________ • (2)甲、乙两处中，为良好的储水构造的 是________处；适合建采石场的是________ 处，原因是
20、如图所示，是某工厂数 控机床上关键部件的控制盒， 控制盒内有三个接线柱ABC 和指示灯和电铃各一只，当 连接AC时，灯亮、铃不响； 当连接AB时，铃响、灯不亮； 当连接BC时，灯不亮、铃不 响．请根据上述情况，设计 出符合要求的电路．
21、根据图11—15(a)的电路图，在图 11—15 (b)中画出对应的实物连接图．
• (3)利用向斜、背斜确定钻矿位置。如岩 层中含有某种矿产层，如煤、铁矿等，往往 保留在向斜部分的地下，因此钻探或打井应 在向斜构造处，因背斜顶部易被侵蚀，背斜 岩层中的矿石很可能被侵蚀搬运掉了。背斜 顶部地带适宜建采石场，因为裂隙发育，岩 石破碎易于开采。
• (4)利用断层找水。断层往往是地下水出 露的地方。岩石破碎，易被侵蚀为洼地，利 于地表水汇集，如图：
17、用线条代替导线，将图20中的电器 元件连成电路。
要求：(1)开关K1只控制电灯L1，开 关K2只控制电灯L2；(2)共用一个电池组
18、用线条代替导线， 将两节干电池、两个 相同规格的电灯泡， 一只开关（如图21所 示）连成电路，要求 使开关同时控制两盏 灯。
19、如图所示，是一个 不完整的电路，请在图 中的A、B、C三处填入 （或不填）适当的电路 元件（选择电源、开关、 电压表中的任意两种器 材），使电路成为并联 电路．
• ___________________________________
• 【思路导引】 解决该题关键抓住以下 几点：(1)根据岩层的新老关系，判断背向斜。 岩层中间老、两翼新的为背斜；中间新、两 翼老的为向斜。(2)褶皱形成初期，背斜成山， 向斜成谷；遭受外力侵蚀后，背斜容易成为 谷地，向斜成为山岭。(3)寻找油气找背斜， 寻找地下水找向斜；大型工程选址应避开断 层带。
• 【答案】 (1)背斜 向斜 断层 丙 甲处质构造为背斜，该处容易形成断裂， 岩石比较破碎，因此更容易受到流水侵蚀作 用，地势逐渐降低，而形成山谷
• (2)乙 甲 甲处为背斜，顶部因受张力， 岩石破碎，易于采挖
• (3)甲 丙 避免诱发断层活动，产生地 震、滑坡、渗漏等不良后果
•
研究地质构造的实践意义
• 研究地质构造及其形成的地貌可以更好 地协调人类与地理环境之间的关系，对找矿、
找水、工程建设有很大帮助。
• (1)利用向斜构造找水。“向斜岩层蓄水 好，水量丰富容易找。”向斜构造有利于地 下水补给，两翼的水向中间汇集，下渗形成
• (2)利用背斜找油。背斜是良好的储油构 造。由于天然气最轻，分布于背斜顶部，水 最重，分布于底部，中间为石油。如图：
