二等铂电阻温度计标准装置分析

计量标准技术报告目录一、建立计量标准的目的…………………………………（3 ）二、计量标准的工作原理及其组成………………………（3 ）三、计量标准器及主要配套设备…………………………（4 ）四、计量标准的主要技术指标……………………………（5 ）五、环境条件………………………………………………（5 ）六、计量标准的量值溯源和传递框图……………………（6 ）七、计量标准的重复性考核………………………………（7 ）八、计量标准的稳定性考核………………………………（8 ）九、检定或校准结果的测量不确定度评定………………（9 ）十、检定或校准结果的验证 (13)十一、结论 (14)十二、附加说明 (14)七、计量标准的重复性试验使用该装置在正常工作的情况下，对Pt100的热电阻在0℃重复测量10次，数据如下：单位：（Ω）序号测量值X i U ＝X i －U 21 100.0417 -9×10-4 ８１×10-42 100.0417 -9×10-4 ８１×10-43 100.0427 +１×10-4-4１×10-4 4 100.0427 +1×10-4-4１×10-45 100.0427 +1×10-4 １×10-46 100.0427 +１×10-4 １×10-47 100.0429 +３×10-4９×10-48 100.0429 +3×10-4 ９×10-49 100.0431 +5×10-4 ２５×10-410 100.0431 +5×10-4 ２５×10-4求和 1000.426２３４×10-4求平均值100.0426s ＝1)(2--∑n X Xi＝9102348-⨯＝5.10×104-（Ω）化为温度为0.0013℃。

二等标准铂电阻二等标准铂电阻是一种用于温度测量和控制的重要元件，具有精度高、稳定性好的特点。

它在工业、冶金、化工、电力等领域都有着广泛的应用。

本文将对二等标准铂电阻的特点、工作原理、应用范围等方面进行介绍，以便读者更好地了解和应用这一重要的元件。

二等标准铂电阻是以铂为主要材料制成的电阻元件，其电阻值与温度之间存在着确定的函数关系。

在工业生产中，通常将二等标准铂电阻的电阻值与温度之间的关系制成标准曲线，以便于实际应用时能够准确地测量温度。

二等标准铂电阻的温度系数非常小，因此在广泛的温度范围内都能够保持较高的精度。

在实际应用中，二等标准铂电阻通常被应用于温度测量和控制系统中。

它可以作为传感器，将温度转化为电阻信号，再经过放大、滤波等处理，最终转化为标准的电压或电流信号，以便于计算机或仪表进行处理。

同时，二等标准铂电阻还可以作为温度补偿元件，用于各种温度测量仪表和控制系统中，以提高测量的精度和稳定性。

除了在工业领域中的应用，二等标准铂电阻还被广泛地应用于科研和实验室领域。

由于其精度高、稳定性好的特点，它在科学实验和仪器仪表的研制中扮演着重要的角色。

在一些对温度要求非常严格的领域，如航空航天、核工业等，二等标准铂电阻更是不可或缺的元件。

总的来说，二等标准铂电阻是一种精度高、稳定性好的温度传感器元件，具有广泛的应用前景。

它在工业生产、科研实验以及仪器仪表领域都有着重要的地位，为温度测量和控制提供了可靠的技术支持。

相信随着科技的不断进步，二等标准铂电阻将会有更广阔的应用空间，为各行各业的发展贡献更大的力量。

二等铂电阻温度计标准装置是一种用于测量温度的精密仪器，主要用于检定和校准工业铂电阻温度计。

二等标准铂电阻温度计是温度计量中的重要标准，其测量结果的准确性对于保障国家温度计量的一致性和准确性具有重要意义。

二等铂电阻温度计标准装置的主要组成部分包括：
1. 铂电阻温度计：作为测量温度的基准，铂电阻温度计具有高精度、稳定性好、线性度好等特点。

2. 温度控制器：用于控制恒温环境，保证铂电阻温度计在测量过程中不受环境温度影响。

3. 数据处理系统：用于采集铂电阻温度计的电阻值，并将其转换为温度值。

此外，数据处理系统还可对测量结果进行处理和分析，以评定测量不确定度。

4. 通信接口：用于与外部设备（如计算机、示波器等）进行数据交换。

5. 电源系统：为整个装置提供稳定的电源。

二等铂电阻温度计标准装置的工作原理：
当温度发生变化时，铂电阻的电阻值也会随之变化。

通过测量铂电阻的电阻值，可以间接地得知温度变化。

为了确保测量结果的准确性，二等铂电阻温度计标准装置采用了比较法进行测量。

即在已知温度条件下，将待测铂电阻与标准铂电阻进行比较，从而得出待测铂电阻的温度值。

在实际应用中，二等铂电阻温度计标准装置的测量不确定度主要来源于以下几个方面：
1. 标准铂电阻的不确定度：包括标准铂电阻自身的精度、稳定性等因素。

2. 环境温度的影响：环境温度的变化会影响铂电阻的电阻值，从而影响测量结果。

3. 测量方法的不确定度：包括测量设备的分辨率、测量次数、数据处理方法等因素。

4. 操作人员的影响：操作人员的技术水平、经验等因素也会对测量结果产生影响。

二等铂电阻温度计标准装置检定结果不确定度分析不确定度是对测量结果受测量误差影响不确定程度的描述，本文依据《JJG （气象）002-2015自动气象站温度传感器检定规程》完成检定结果重复性试验，并依据《JJF1059.1-2012 测量不确定度评定与表示》的要求，完成二等铂电阻温度计标准装置检定结果进行分析，确保气象用铂电阻温度传感器观测数据的可靠性。

关键字：铂电阻温度传感器;不确定度，二等铂电阻1. 前言测量不确定度[1]是“表征合理地赋予被测量之值的分散性，与测量结果相联系的参数”。

意味着对测量结果可信性、有效性的怀疑程度或不肯定程度，是定量说明测量结果的质量的一个参数。

测量结果是否可信根据测量误差来判断，但是测量误差只能体现结果的短期质量。

测量过程是否持续受控，测量结果是否能保持稳定一致，测量能力是否符合相关要求，就需要用测量不确定度来衡量。

测量不确定度越大，表示偏差可能越大;测量不确定度越小，表示数值可能更稳定。

不过，不管测量不确定度多小，测量不确定度范围必须包括真值（一般用约定真值代替），否则表示测量过程已经失效。

朱乐坤[2]对自动气象站各要素传感器检定结果做了不确定度分析，2014年陈桂生[3]对工业铂热电阻不同检定方法的可信度进行了研究评定;2015年郑亮等[4]对自动气象站气象要素计量性能要求进行了探讨。

2. 二等铂电阻温度计检定装置二等铂电阻温度计标准装置由标准铂电阻温度计、高精密直流测温电桥、制冷恒温槽和数字多用表等组成，利用铂电阻值随温度变化而变化的特性，对自动气象站铂电阻温度传感器进行检定，检定规程为《JJG（气象）002-2015自动气象站温度传感器检定规程》。

2.1标准器及配套设备标准器：一等标准铂电阻温度计，测量范围（-190～+420）℃;配套设备：（1）高精密直流测温电桥，测量范围0.01Ω～500kΩ，不确定度等级为0.0001级;（2）制冷恒温槽，波动度：≤±0.01℃/30min，均匀度：≤0.01℃;（3）数字多用表：测量范围100 -1000 ，测试分辨率0.1 。

Q/YDSY云南电力试验研究院（集团）有限公司电力研究院企业标准YDSY.ZY.JL－02－2008二等铂电阻温度计标准装置操作作业指导书受控印章2008年06月30日发布 2008年07月01日实施云南电力试验研究院（集团）有限公司电力研究院YDSY.ZY.JL-02－2008前言为进一步加强云南电力试验研究院（集团）有限公司电力研究院质量管理工作，促进和提高整体管理水平，完善作业流程，规范作业操作方法，由质量保证部组织，编写了二等铂电阻温度计标准装置操作作业指导书。

该作业指导书的编写遵循了我国标准化、规范化和国际通用的贯标模式要求。

该作业指导书纳入院质量管理体系管理。

本作业指导书由云南电力试验研究院（集团）有限公司电力研究院计量所提出。

本作业指导书由云南电力试验研究院（集团）有限公司电力研究院质量保证部归口管理。

本作业指导书主要编写人：本作业指导书主要审核人：本作业指导书批准人：YDSY.ZY.JL-02－2008目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 支持性文件 (1)5 技术术语 (1)6 安全措施 (1)7 作业准备 (2)8 作业周期及维护 (3)9 设备主要技术参数 (4)10 作业流程 (4)11 作业项目、工艺要求及质量标准 (5)12 作业中可能出现的主要异常现象及对策 (9)13 作业后的验收与交接 (9)14 附录：质量记录清单 (9)1 目的1.1 保证标准装置安全、正常运行。

1.2 指导检定/校准人员正确、规范的使用标准装置，防止误操作造成标准器及配套设备的损害。

1.3 保证检定/校准活动的正确、可靠。

2 适用范围2.1 适用于工业用铂、铜热电阻的检定/校准。

其范围为：（0～850）℃2.2 适用于二等铂电阻温度计标准装置的使用和维护。

3 引用标准下列标准所包含的条文，通过引用而构成本作业指导书的条文。

本书出版时，所示版本均为有效。

所有标准都会被修订，使用本规程的各方应探讨使用下列标准最新版本的可能性。

计量标准技术报告
计量标准名称二等铂电阻温度计标准装置计量标准负责人xx
建标单位名称xxx有限公司
填写日期2023.4.20
目录
一、建立计量标准的目的…………………………………………………… ( 3 )
二、计量标准的工作原理及其组成……………………………………( 3 )
三、计量标准器及主要配套设备…………………………………………( 4 )
四、计量标准的主要技术指标 (5)
五、环境条件……………………………………………………………( 5 )
六、计量标准的量值溯源和传递框图………………………………………( 6 )
七、计量标准的稳定性考核…………………………………………………( 7 )
八、检定或校准结果的重复性试验……………………………………………( 8 )
九、检定或校准结果的不确定度评定 (9)
十、检定或校准结果的验证…………………………………………………( 15 ) 十一、结论……………………………………………………………………( 16 ) 十二、附加说明…………………………………………………………………( 16 )
注：应当提供《检定或校准结果的重复性试验记录》。

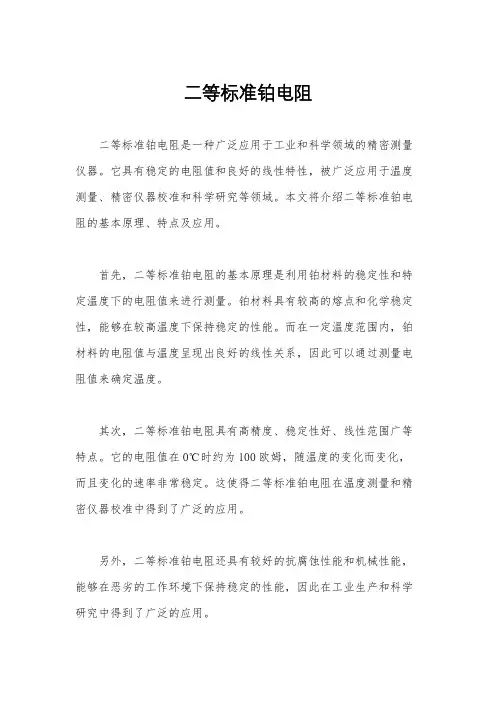

二等标准铂电阻
二等标准铂电阻是一种广泛应用于工业和科学领域的精密测量仪器。

它具有稳定的电阻值和良好的线性特性，被广泛应用于温度测量、精密仪器校准和科学研究等领域。

本文将介绍二等标准铂电阻的基本原理、特点及应用。

首先，二等标准铂电阻的基本原理是利用铂材料的稳定性和特定温度下的电阻值来进行测量。

铂材料具有较高的熔点和化学稳定性，能够在较高温度下保持稳定的性能。

而在一定温度范围内，铂材料的电阻值与温度呈现出良好的线性关系，因此可以通过测量电阻值来确定温度。

其次，二等标准铂电阻具有高精度、稳定性好、线性范围广等特点。

它的电阻值在0℃时约为100欧姆，随温度的变化而变化，而且变化的速率非常稳定。

这使得二等标准铂电阻在温度测量和精密仪器校准中得到了广泛的应用。

另外，二等标准铂电阻还具有较好的抗腐蚀性能和机械性能，能够在恶劣的工作环境下保持稳定的性能，因此在工业生产和科学研究中得到了广泛的应用。

在实际应用中，二等标准铂电阻通常与测温仪表或精密仪器配合使用，用于测量温度或校准仪器。

它可以通过电气连接与测温仪表相连，将温度转换为电阻值，再通过仪表的测量和显示，实现对温度的准确测量。

总的来说，二等标准铂电阻是一种精密、稳定的测量元件，具有广泛的应用前景。

它在工业生产、科学研究和精密仪器中发挥着重要作用，为各行各业的发展提供了可靠的技术支持。

希望本文的介绍能够帮助大家更好地了解二等标准铂电阻的特点和应用，促进其在各个领域的更广泛应用。

二等铂电阻温度计标准装置不确定度分析1.计量标准器具概述1、建立计量标准器具的目的、意义和用途：工业铂电阻温度计、双金属温度计、玻璃温度计、廉金属热电偶广泛用于温度测量，它们的准确性与稳定性直接影响工艺参数。

为保证军、民品的质量及温度传感器测量的准确，量值统一，因此拟建立二等标准铂电阻温度计标准装置，开展工业铂电阻温度计、双金属温度计、玻璃温度计、廉金属热电偶的检定工作。

2、计量标准器具的组成和工作原理：计量标准装置由二等标准铂电阻温度计、数字多用表、标准恒温槽和转换开关等组成。

它是利用铂电阻电阻值随温度变化而变化的特性来测量温度的。

3、检定方法及依据的计量技术规范工业铂电阻温度计、双金属温度计、玻璃温度计、廉金属热电偶，用比较法测量。

比较法是将标准器与被测同时置于冰点或恒温油槽中，待温度稳定后，通过测量标准与被测，由标准电阻算出实际温度，然后通过公式计算出被测的实际温度，从而得到温度偏差。

1.构成计量标准器具主标准器及主要配套设备1.二等铂电阻温度计标准装置量值溯源和传递关系上级计量标准器具———一等铂电阻温度计标准装置：测量范围：（-196～419.527）℃，准确度等级：一等标准。

本级计量标准器具———二等铂电阻温度计标准装置：测量范围：（0～300）℃，测量不确定度：U=（0.04～0.08）℃(k=2)工作计量器具———工业铂热电阻/工业铜热电阻：测量范围：（0～300）℃，铂电阻A级MPE: ±（0.150℃+0.002|t|）B级MPE: ±（0.30℃+0.005|t|）C级MPE: ±（0.6℃+0.010|t|）铜电阻测量范围:（0~150）℃，MPE:±0.30℃+0.006|t|）1.计量标准器具不确定度的评定1、输出量二等标准铂电阻温度计标准装置分别测出被检工业铂热电阻温度计在0℃及100℃、300℃温度点上的电阻值（t℃），查表计算得出分度偏差，从而判定其合格与否。

二等标准铂电阻二等标准铂电阻是一种用于精密测量和控制温度的传感器，其稳定性和精度使其成为许多工业和科学应用中不可或缺的元件。

本文将介绍二等标准铂电阻的基本原理、特性和应用。

二等标准铂电阻是一种由铂丝制成的电阻元件，其电阻值随温度的变化而变化。

其工作原理基于铂的电阻随温度的变化而变化的特性。

二等标准铂电阻的电阻值随温度的变化呈现出一定的规律性，可以通过精确的测量和计算得到与温度之间的对应关系。

这种特性使得二等标准铂电阻成为一种非常理想的温度传感器。

二等标准铂电阻具有很高的稳定性和精度，其温度-电阻特性曲线非常平坦，这意味着在一定温度范围内，电阻值的变化非常小。

这使得二等标准铂电阻在精密温度测量和控制领域有着广泛的应用。

例如，在实验室中，二等标准铂电阻常用于精密温度测量仪器中，如温度计和温度控制装置。

在工业生产中，二等标准铂电阻也被广泛应用于各种工艺控制系统中，以确保生产过程中温度的稳定和精确控制。

除了在实验室和工业生产中的应用外，二等标准铂电阻还被广泛用于科学研究领域。

在天文学、地质学、生物学等领域，需要对温度进行精确测量和控制的地方，都可以看到二等标准铂电阻的身影。

其稳定性和精度使得科学研究人员能够更加准确地获取实验数据，推动科学研究的进展。

总之，二等标准铂电阻作为一种精密的温度传感器，在各个领域都有着重要的应用。

其稳定性和精度使其成为许多精密温度测量和控制系统不可或缺的组成部分，为实验室、工业生产和科学研究提供了可靠的温度测量解决方案。

希望本文的介绍能够帮助读者更加深入地了解二等标准铂电阻的原理、特性和应用，为其在实际应用中提供参考和指导。
