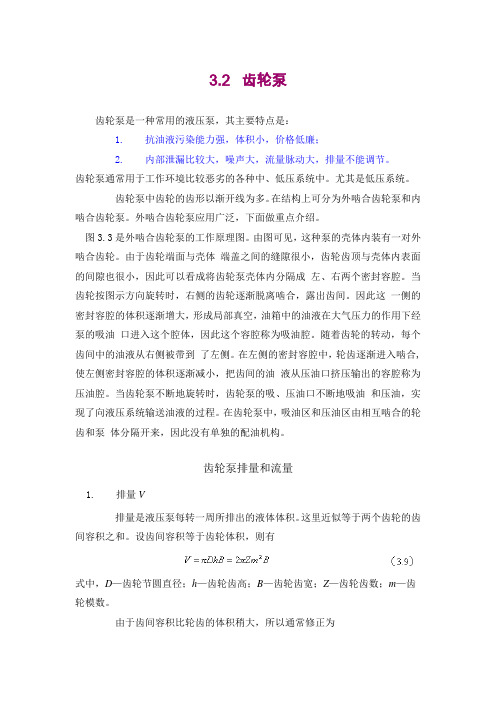

3.2 齿轮泵齿轮泵是一种常用的液压泵，其主要特点是：1. 抗油液污染能力强，体积小，价格低廉；2. 内部泄漏比较大，噪声大，流量脉动大，排量不能调节。
齿轮泵通常用于工作环境比较恶劣的各种中、低压系统中。
尤其是低压系统。
齿轮泵中齿轮的齿形以渐开线为多。
在结构上可分为外啮合齿轮泵和内啮合齿轮泵。
外啮合齿轮泵应用广泛，下面做重点介绍。
图3.3是外啮合齿轮泵的工作原理图。
由图可见，这种泵的壳体内装有一对外啮合齿轮。
由于齿轮端面与壳体端盖之间的缝隙很小，齿轮齿顶与壳体内表面的间隙也很小，因此可以看成将齿轮泵壳体内分隔成左、右两个密封容腔。
当齿轮按图示方向旋转时，右侧的齿轮逐渐脱离啮合，露出齿间。
因此这一侧的密封容腔的体积逐渐增大，形成局部真空，油箱中的油液在大气压力的作用下经泵的吸油口进入这个腔体，因此这个容腔称为吸油腔。
随着齿轮的转动，每个齿间中的油液从右侧被带到了左侧。
在左侧的密封容腔中，轮齿逐渐进入啮合,使左侧密封容腔的体积逐渐减小，把齿间的油液从压油口挤压输出的容腔称为压油腔。
当齿轮泵不断地旋转时，齿轮泵的吸、压油口不断地吸油和压油，实现了向液压系统输送油液的过程。
在齿轮泵中，吸油区和压油区由相互啮合的轮齿和泵体分隔开来，因此没有单独的配油机构。
齿轮泵排量和流量1. 排量V排量是液压泵每转一周所排出的液体体积。
这里近似等于两个齿轮的齿间容积之和。
设齿间容积等于齿轮体积，则有式中，D—齿轮节圆直径；h—齿轮齿高；B—齿轮齿宽；Z—齿轮齿数；m—齿轮模数。
由于齿间容积比轮齿的体积稍大，所以通常修正为2. 流量q齿轮泵的实际流量为 pv pv v Bn Zm Vn q ηη266.6==式中，n —齿轮泵的转速；ηpv —齿轮泵的容积效率。
式(3.11)中的v q 是齿轮泵的平均流量，实际上，在齿轮啮合过程中压油腔的容积变化率是不均匀的，因此齿轮泵的瞬时流量是脉动的。
设q max 和q min 分别表示齿轮泵的最大、最小瞬时流量，则流量脉动率δq 为表3.2给出了不同齿轮齿数时外啮合齿轮泵的流量脉动率。
第三章 液压泵和液压马达 液压泵和液压马达的工作原理 齿轮泵和齿轮马达 叶片泵和叶片式马达 柱塞泵和柱塞式液压马达超颖工作室 金沐灶§3-1液压泵和液压马达的基本工作原理泵的分类定量泵 齿轮泵 叶片泵泵 变量泵 叶片泵 轴向柱塞泵径向柱塞泵 轴向柱塞泵超颖工作室 金沐灶马达的分类马达定量马达 齿轮马达 径向柱塞马达 轴向柱塞马达 低速液压马达变量马达 轴向柱塞马达超颖工作室 金沐灶一、液压泵的基本工作原理图中为单柱塞泵的工作原理。
图中为单柱塞泵的工作原理。
凸轮由电动机带 动旋转。
当凸轮推动柱塞向上运动时， 动旋转。
当凸轮推动柱塞向上运动时，柱塞和缸体 形成的密封体积减小，油液从密封体积中挤出， 形成的密封体积减小，油液从密封体积中挤出，经 单向阀排到需要的地方去。
单向阀排到需要的地方去。
当凸轮旋转至曲线的下降 部位时， 部位时，弹簧迫使柱塞向 形成一定真空度， 下，形成一定真空度，油 箱中的油液在大气压力的 作用下进入密封容积。
作用下进入密封容积。
凸 轮使柱塞不断地升降， 轮使柱塞不断地升降，密 封容积周期性地减小和增 超颖工作室 金沐灶 泵就不断吸油和排油。
大，泵就不断吸油和排油。
容积式液压泵的共同工作原理如下： 容积式液压泵的共同工作原理如下： （1）容积式泵必定有一个或若干个周期变化的密封容积。
密封容积变小使油液被挤出， 封容积。
密封容积变小使油液被挤出，密封容积变 大时形成一定真空度，油液通过吸油管被吸入。
大时形成一定真空度，油液通过吸油管被吸入。
密 封容积的变换量以及变化频率决定泵的流量。
封容积的变换量以及变化频率决定泵的流量。
配流装置。
（2）合适的配流装置。
不同形式泵的配流装置虽 合适的配流装置 然结构形式不同，但所起作用相同，并且在容积式 然结构形式不同，但所起作用相同， 泵中是必不可少的。
泵中是必不可少的。
容积式泵排油的压力决定于排油管道中油液所 受到的负载。
齿轮泵基础知识简介：齿轮泵（Gear pump）是机器润滑、供油或其它液体系统中的一个部件，是旋转式液压泵的一种。
齿轮箱内有2个或2个以上的齿轮啮合，在旋转作用下从一侧吸入流体再向另一侧排出。
齿轮泵的最基本形式就是两个尺寸相同的齿轮在一个紧密配合的壳体内相互啮合旋转，这个壳体的内部类似“8”字形，所以有的老机修师傅也叫它“8”字泵，两个齿轮装在里面，齿轮的外径及两侧与壳体紧密配合。
来自于挤出机的物料在吸入口进入两个齿轮中间，并充满这一空间，随着齿的旋转沿壳体运动，最后在两齿啮合时排出。
适用范围：齿轮泵用于输送粘性较大的液体，如润滑油和燃烧油，不宜输送粘性较低的液体(例如水和汽油等)，不宜输送含有颗粒杂质的液体(影响泵的使用寿命)，可作为润滑系统油泵和液压系统油泵，广泛用于发动机、汽轮机、离心压缩机、机床以及其他设备。
齿轮泵工艺要求高，不易获得精确的匹配。
分类：1.按齿轮啮合的形式可分为：外啮合式和内啮合式2.按齿形曲线可分为：渐开线齿形式和摆线式3.按齿面形式可分为：直齿齿轮式、斜齿齿轮式、人字齿齿轮式、圆弧齿面的齿轮式4.按啮合齿轮的个数分：二齿轮式和多齿轮式5.按齿轮级数可分为：单级齿轮泵和多级齿轮泵结构特点：（1）结构简单；（2）工作要求低；（3）用作定量泵。
工作特点：优点：（1）结构简单、属于紧凑型泵；（2）体积小，重量轻，便于安装；（3）工艺性能好，价格便宜；（4）自吸能力强，转速范围大；（5）工作可靠、维护方便、耐冲击性能强。
缺点：（1）由于有困油现象，故噪音大；（2）效率低，一般93%-95%左右；（3）流动脉冲大；（4）零件互换性差；（5）磨损后不易修复，很多情况下只能换泵总成；（6）不能作变量泵使用。
产生的现象及解决办法1.困油原因：液压油在渐开线齿轮泵运转过程中，因齿轮相交处的封闭体积随时间改变，常有一部分的液压油被密封在齿间，称为困油现象，因液压油不可压缩将使外接齿轮产生极大的振动和噪声，影响系统正常工作。
齿轮泵工作原理及结构齿轮泵齿轮泵是液压系统中广泛采用的一种液压泵,它一般做成定量泵,按结构不同,齿轮泵分为外啮合齿轮泵和内啮合齿轮泵,而以外啮合齿轮泵应用最广。
下面以外啮合齿轮泵为例来剖析齿轮泵。
液压齿轮泵主要包括：高压定量齿轮泵，高压双联齿轮泵，润滑泵，化工泵，双向齿轮马达，齿轮泵附调压阀，齿轮泵附升降阀。

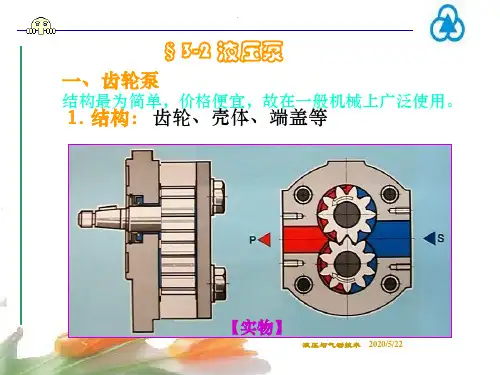

齿轮泵的工作原理和结构齿轮泵的工作原理如图3-3所示，它是分离三片式结构，三片是指泵盖4，8和泵体7，泵体7内装有一对齿数相同、宽度和泵体接近而又互相啮合的齿轮6，这对齿轮与两端盖和泵体形成一密封腔，并由齿轮的齿顶和啮合线把密封腔划分为两部分，即吸油腔和压油腔。
两齿轮分别用键固定在由滚针轴承支承的主动轴12和从动轴15上，主动轴由电动机带动旋转。
图3-3 外啮合型齿轮泵工作原理CB—B齿轮泵的结构如图3-4所示，当泵的主动齿轮按图示箭头方向旋转时，齿轮泵右侧（吸油腔）齿轮脱开啮合，齿轮的轮齿退出齿间，使密封容积增大，形成局部真空，油箱中的油液在外界大气压的作用下，经吸油管路、吸油腔进入齿间。
随着齿轮的旋转，吸入齿间的油液被带到另一侧，进入压油腔。
这时轮齿进入啮合，使密封容积逐渐减小，齿轮间部分的油液被挤出，形成了齿轮泵的压油过程。
齿轮啮合时齿向接触线把吸油腔和压油腔分开，起配油作用。
当齿轮泵的主动齿轮由电动机带动不断旋转时，轮齿脱开啮合的一侧，由于密封容积变大则不断从油箱中吸油，轮齿进入啮合的一侧，由于密封容积减小则不断地排油，这就是齿轮泵的工作原理。
泵的前后盖和泵体由两个定位销17定位，用6只螺钉固紧如图3-3。
为了保证齿轮能灵活地转动，同时又要保证泄露最小，在齿轮端面和泵盖之间应有适当间隙（轴向间隙），对小流量泵轴向间隙为0.025~0.04mm，大流量泵为0.04~0.06mm。
齿顶和泵体内表面间的间隙（径向间隙），由于密封带长，同时齿顶线速度形成的剪切流动又和油液泄露方向相反，故对泄露的影响较小，这里要考虑的问题是：当齿轮受到不平衡的径向力后，应避免齿顶和泵体内壁相碰，所以径向间隙就可稍大，一般取0.13~0.16mm。
