20190613100451建筑施工技术-第三章砌筑工程

  • 格式：ppt
  • 大小：2.27 MB
  • 文档页数：51

下载文档原格式

  / 51

合集下载

第3章--砌筑工程PPT课件

第3章--砌筑工程PPT课件

图3-3. 龙门板
11
3.摆砖样
按选定的组砌方法，在墙基顶面放线位置试摆砖样 （生摆，即不铺灰），尽量使门窗垛符合砖的模数， 偏差小时可通过竖缝调整，以减小斩砖数量，并保 证砖及砖缝排列整齐、均匀，以提高砌砖效率。摆 砖样在清水墙砌筑中尤为重要。整砖数量计算原理 如图3-4所示。
（a）
.
12
（b） 图3-4 整砖数量计算 （a）墙面排砖计算；（b）洞口排砖计算
图3-7 砌体受力情况 （a）砌体不横平；（b）拱结构
.
19
2.砂浆饱满、灰缝均匀
对砌砖工程，上面砌体的重量主要通过砌体之间的水平灰缝传 递到下面，水平灰缝不饱满或厚薄不均会使砖块不能均匀传力， 而产生弯曲、剪切破坏作用，会造成砖块折断。为此，规定实 心砖砌体水平灰缝的砂浆饱满度不得低于80％。竖向灰缝的饱 满程度，影响砌体抗透风和抗渗水的性能。水平缝厚度和竖缝 宽度规定为10mm±2mm，过厚的水平灰缝容易使砖块浮滑， 墙身侧倾，过薄的水平灰缝会影响砌体之间的粘结能力。
2.砂浆的和易性能
砂浆的和易性是指砂浆在搅拌、运输、摊铺时易于
流动并不易失水的性质。和易性包括流动性和保水 性。
在拌制砂浆时，有时为了提高砂浆的流动性、保水 性，常加入一定的掺合料(石灰膏、粉煤灰、石膏等) 和外加剂。加入的外加剂，不仅可以改善砂浆的流
动性、保水性，而且有些外加剂能提高硬化后砂浆 的粘结力和强度，改善砂浆的抗渗性和干缩等。
（a）斜槎砌图筑.3-9；接（槎b）直槎砌筑
22
5.临时施工洞口留置
在墙上留置临时施工洞口，其侧边离交接处墙面不 应小于500mm，洞口净宽度不应超过1m。临时施工 洞口应做好补砌。
不得在下列墙体或部位设置脚手眼：

施工技术3 1砌筑工程精品PPT课件

施工技术3 1砌筑工程精品PPT课件

砌筑工程是一个综合的施工过程，它包括材料的准备、
运1输0/14、/202脚0 手架的搭设和砌体砌筑等。
5
§3-1 砌筑材料
砌体工程所用的材料应有产品的合格证书、产品性能 检测报告。块材、水泥、钢筋、外加剂等应有材料主要性 能的进场复验报告。
▪
砖的品种、强度等级必须符合设计要求，并应规格
一致。
▪
砌筑砖砌体时，砖应提前1～2d浇水湿润。
▪
一般要求砖处于半干湿状态(将水浸入砖10mm左右)，
含水率为10%～15%。
10/14/2020
6
§3-1 砌筑材料
❖ 一、砖（实心砖、空心砖）
❖ 实心砖：烧结普通砖、蒸压灰砂砖、粉煤灰砖、炉渣砖。
❖
普通实心砖的规240mm×115mm×53mm,
❖ 即4块砖长加4个灰缝，8块砖宽加8个灰缝，16个砖厚加16个灰 缝均为1ｍ的长度（即“4顺8丁16线”）。1ｍ3砖墙＝512块砖。
反应砂浆中各组分材料不易分离的性质。用分层度表示。将砂浆 搅拌均匀后先测定沉入度，再装入分层度测定仪，30min后去掉 上层2/3的砂浆（约200mm厚），再次测定沉入度，先后两次沉 入度之差即为分层度（一般控制在10-30mm）。影响因素：组 成材料的种类和用量、砂的质量、外加剂品种和参量等。
❖ 5.各种砌体稠度要求：
❖ 蒸压空心砖的规格为:长均为240mm,宽均为115mm,高有 53,90,115,175mm.常用等级： mu7.5、 mu10、 mu15、 mu20, mu20五种
10/14/2020
7
§3-1 砌筑材料
二、砌筑砂浆
1.材料要求
▪
砌筑砂浆使用的水泥品种及标号，应根据砌体部位

《建筑施工技术》第三章砌筑工程

《建筑施工技术》第三章砌筑工程

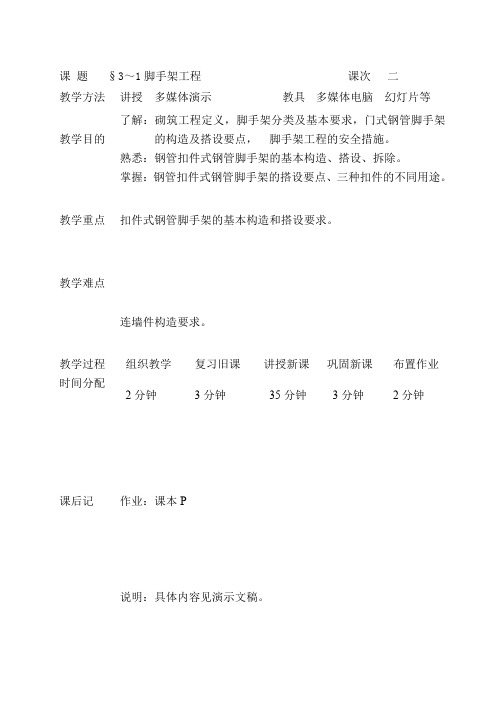

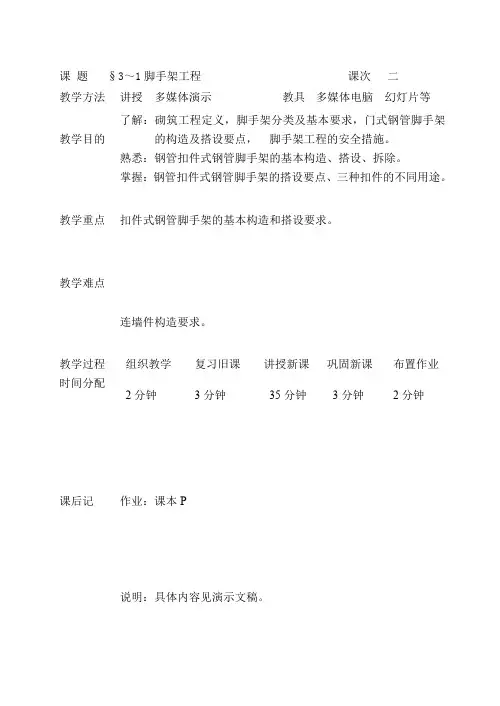

课题§3～1脚手架工程课次二教学方法讲授多媒体演示教具多媒体电脑幻灯片等教学目的了解：砌筑工程定义，脚手架分类及基本要求，门式钢管脚手架的构造及搭设要点，脚手架工程的安全措施。

熟悉：钢管扣件式钢管脚手架的基本构造、搭设、拆除。

掌握：钢管扣件式钢管脚手架的搭设要点、三种扣件的不同用途。

教学重点扣件式钢管脚手架的基本构造和搭设要求。

教学难点连墙件构造要求。

教学过程时间分配组织教学复习旧课讲授新课巩固新课布置作业2分钟3分钟35分钟3分钟2分钟课后记作业：课本P说明：具体内容见演示文稿。

第三章砌筑工程定义：是指指用砂浆将砖、石材和各类砌块组成砌体的工程。

砌筑工程是一个综合的施工过程，它包括砂浆制备、材料运输、脚手架搭设和墙体砌筑等。

第一节脚手架工程砌筑用脚手架作用：工人施工操作, 堆放材料 ,材料短距离水平运输的临时性设施。

脚手架分类，按其搭设位置分为：外脚手架、里脚手架；按所用材料分为：木脚手架、竹脚手架、金属脚手架；按构造形式分为：多立杆式、框式、吊式、挂式、升降式、工具式脚手架；按用途：结构用、装修用、支撑用。

基本要求：（1）、有足够的强度、刚度和稳定性；（2）、宽度及步高满足使用要求； (3)、选材用料经济合理；（4)、搭拆简便，能多次周转。

一、外脚手架（一）钢管扣件式脚手架1、钢管扣件式钢管脚手架的基本构造扣件式钢管脚手架由标准钢管杆件（立杆、横杆、斜撑）通过特制扣件组成的脚手架框架与脚手板、防护构件、连墙件等组成。

它可用于外脚手架，也可用做内部的满堂脚手架，是目前常用的一种脚手架。

（1）特点：通用性强；搭设高度大；装卸方便；坚固耐用。

（2）组成：钢管、扣件、脚手板、底座。

1）钢管：外径48mm、壁厚3.5mm、长度为2.2m或4.0～6.5m 的焊接钢管。

2）扣件：扣件用于钢管之间的连接，基本形式有以下三种：直角扣件（十字扣）用于两根钢管呈垂直交叉的连接；旋转扣件（回转扣）用于两根钢管呈任意角度交叉的连接；对接扣件（一字扣）用于两根钢管的对接连接。

建筑施工技术之砌筑工程(ppt 261页)

建筑施工技术之砌筑工程(ppt 261页)

2020/10/25
20
第二节毛石砌体施工
表三：石砌体的轴线位置及垂直度允许偏 差
2020/10/25
21
第二节毛石砌体施工
（一）一般项目
1、石砌体的一般尺寸Байду номын сангаас许偏差应符 合表四的规定。
外墙，按楼层（4m高以内)每20m抽 查1处，每处3延长米，但不应少于3 处；内墙，按有代表性的自然间抽查 10％，但不应少于3间，每间不应少
时间应符合下列规定： （1)水泥砂浆和水泥混合砂浆不得少于2min； （2)水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于
3min； （3)掺用有机塑化剂的砂浆，应为3--5min。 10、砂浆应随拌随用，水泥砂浆和水泥混合砂浆应分
别在3h和4h内使用完毕；当施工期间最高气温超 过30℃时，应分别在拌成后2h和3h内使用完毕。 注：对掺用缓凝剂的砂浆，其使用时间可根据具体情 况延长。
6、施工中当采用水泥砂浆代替水泥混合砂浆时，应 重新确定砂浆强度等级。
7、凡在砂浆中掺人有机塑化剂、早强剂、缓凝剂、 防冻剂等，应经检验和试配符合要求 后，方可使 用。有机塑化剂应有砌体强度的型式检验报告。
2020/10/25
7
第一节砌筑砂浆
8、砂浆现场拌制时，各组分材料应采用重量计量。 9、砌筑砂浆应采用机械搅拌，自投料完算起，搅拌
2020/10/25
30
一、 材料质量要求
在砌筑时有时要砍砖，按尺寸不同分为“七分头”(也 称七分找)，‘半砖’，‘二寸条；和 ‘二寸头”(也称二分 找)，见图1。
2020/10/25
17
第二节毛石砌体施工
9、挡土墙的泄水孔当设计无规定时，施 工应符合下列规定：
(1)泄水孔应均匀设置，在每米高度上间 隔2m左右设置一个泄水孔；

建筑施工技术第三章

建筑施工技术第三章
搭设框式脚手架时，基底必须夯实找平，并 铺可调底座，以免发生塌陷和不均匀沉降。要严格 控制第一步门式框架垂直度偏差不大于2㎜，门架 顶部的水平偏差不大于5㎜。门架的顶部和底部用 纵向水平杆和扫地杆固定。门架之间必需设置剪刀 撑和水平梁架(或脚手板)，其间连接应可靠，以确 保脚手架的整体刚度。
(二)里脚手架
（5）砂浆强度等级：砂浆强度等级以标准养护龄期 为28d的试块抗压强度为准。
二、砖的准备
1.砖的品种、强度等级必须符合设计要求，并应规 格一致。
2.用于清水墙、柱表面的砖，尚应边角整齐、色泽 均匀。
3.在砌砖前应提前1～2d将砖堆浇水湿润，以使砂浆 和砖能很好地粘结。
三、施工机具的准备
1.施工机械 砌筑前应按施工组织设计要求组织垂直和水平
灰砂浆和掺用外加剂的砂浆不得少于3min；掺用 有机塑化剂的砂浆为3～5min。
（4）砂浆的使用要求：
1 稠度：拌成后的砂浆，其稠度应符合表3-3规 定；
2 使用时间：砂浆应随拌随用。水泥砂浆和水泥 混合砂浆必须分别在拌成后3h和4h内使用完毕；如 施工期间最高气温超过30℃时，必须分别在拌成后 2h和3h内使用完毕。
其结构型式有折叠式、支柱式和门架式等多种。 1.折叠式
作用：适用于内墙砌筑和内粉刷，也可用于砖围墙、 砖平房的外墙砌筑和粉刷。 分类：按材料不同分为角钢、钢管和钢筋折叠式里脚 手架。 搭设要求：角钢折叠式里脚手架的架设间距，砌墙时 不超过2m，粉刷时不超过2.5m。可以搭设两步脚手架 ，第一步高约1m，第二步高约1.65m。钢管和钢筋折 叠式里脚手架的架设间距，砌墙时不超过1.8m，粉刷 时不超过2.2m。
3. 砌筑时应立皮数杆并拉准线砌筑，按规定留槎。 直槎的拉结筋间距、数量、埋入长度、弯钩形式 应符合要求。

《建筑工程施工技术》课件第3章：砌体工程

《建筑工程施工技术》课件第3章：砌体工程
4、中型砌块：（高360～900） 混凝土空心砌块，粉煤灰硅酸盐砌块
加气混凝土砌块
水泥陶粒空心砌块
5、砌筑砂浆
类别
组成
主要特性
适用范围
使用要求
石灰砂浆 石灰膏＋砂 ＋水
水泥砂浆 水泥＋砂 ＋水
水泥＋砂＋ 混合砂浆 石灰膏＋水
强度低、 和易性好
强度高、 和易性差 强度较高、 和易性较好
临时建筑、半永 久性建筑墙体
• 2.冻结法
要点：（1）热砂浆砌筑，砂浆温度：
室外气温
0～－ －11～－25℃ －25℃以下 10℃
砂浆使用温度 10℃
15℃
20℃
（2）注意解冻期观测和加固；
3.暖棚法
要点： （1）材料及砌筑环境均高于＋5℃；
（2）在＋5℃以上养护3～6d。
暖棚温度（℃）
5
10
15
20
养护时间（d）
≥6
≥5
≥4
用2m托线板检查 用经纬仪、吊线和尺检查，或用其他测量仪 器检查
用2m靠尺和楔形塞尺检查
拉10m线和尺检查
检查工具
（2）、砂浆饱满、厚薄均匀
砂浆饱满度 要求——水平缝≮80%，竖缝≮60%； 检查——百网格，每步架三块砖平均值；
平缝厚度及立缝宽度：10 ± 2mm （3）、上下错缝、内外搭砌 ➢ 不得出现竖向通缝 ➢ 搭砌长度不应小于60mm
——即干铺，正式砌筑前不抹砂浆，只摆 放干砖，用以调整墙体平面尺寸
（3）、立皮数杆
• 皮数杆——画有洞口标高 、砖厚、灰缝厚、插铁埋 件、过梁、楼板位置的木 质标杆，用以控制竖向标 高。
• 立于墙体转角处
（4）、铺灰砌砖 a、盘角
b、挂线

施工技术3 1砌筑工程精品PPT课件

反应砂浆中各组分材料不易分离的性质。用分层度表示。将砂浆 搅拌均匀后先测定沉入度，再装入分层度测定仪，30min后去掉 上层2/3的砂浆（约200mm厚），再次测定沉入度，先后两次沉 入度之差即为分层度（一般控制在10-30mm）。影响因素：组 成材料的种类和用量、砂的质量、外加剂品种和参量等。
❖ 5.各种砌体稠度要求：
❖
10/14/2020
27
§3－2 砌筑施工
❖ 普通砖、空心砖应提前浇水湿润，以免砖过 多吸收砂浆中的水分而影响其粘结力，并可除去 砖面上的粉末，但浇水不宜过多，否则会发生跑 浆现象。
❖ 其含水率宜为10％～15％，以将砖砍断后 砖心还有10～15mm的干心为宜；灰砂砖、粉煤 灰砖含水率宜为5％一8％。
砌筑工程是一个综合的施工过程，它包括材料的准备、
运1输0/14、/202脚0 手架的搭设和砌体砌筑等。
5
§3-1 砌筑材料
砌体工程所用的材料应有产品的合格证书、产品性能 检测报告。块材、水泥、钢筋、外加剂等应有材料主要性 能的进场复验报告。
▪
砖的品种、强度等级必须符合设计要求，并应规格
一致。
▪
砌筑砖砌体时，砖应提前1～2d浇水湿润。
10/14/2020
30
§3－2 砌筑施工
❖ （二）.砖基础砌筑时应注意的几个问题 ❖ (1).为保证基础砌好后能在同一水平面上，
的防治。
10/14/2020
3

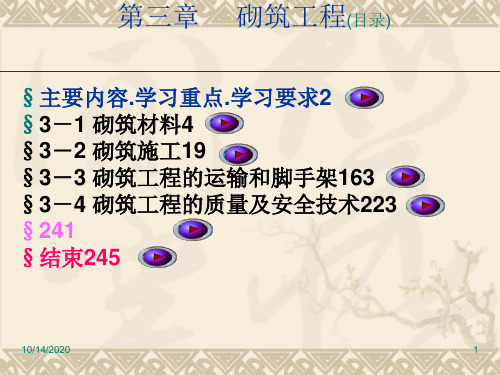

3-1 砌筑材料(目录)
总体介绍:5 一、砖（实心砖、空心砖）7 二、砌筑砂浆8 三、石材（毛石、料石）15 四、砌块17 五、砖混结构房屋的几种(6)构件18
10/14/2020
4
第三章 砌筑工程
总体介绍:

建筑施工技术第二版第3章砌体工程.ppt


管 扣
杆的小横杆可紧固于立杆上。双排脚手
件 架小横杆靠墙一端应离开墙面5～15cm。
式
脚 （5）各杆件相交伸出的端头，均应大于
手 架
10cm，以防止滑脱。
的 架
（6）扣件连接杆件时螺栓的松紧程度必
设 须适度。如用测力搬手校核操作人员的
要 点
手劲，以扭力距控制在40～50N•m为宜，
(2)
最大不超过60N•m。
基 本 要 求
（4）脚手架必须保证安全，符合高空作业的要求。 对脚手架的绑扎、护身栏杆、挡脚板、安全网等应 按有关规定执行。
（5）脚手架属于周转性重复使用的临时设施，要
力求构造简单，装拆方便，损耗小。
（6）要因地制宜就地取材，尽量节约架子用料。
现行施工规范对脚手架的荷载规定为：
砌筑工程每平方米2700N，装饰工程每平
手
相应的横杆。双排脚手架的一般构造如图3-7。
架 的
（1）斜杆设置。斜杆可增强脚手架的稳定性，
搭
斜杆同立杆的连接与横杆同立杆的连接相同，
设 操 作
其节点构造如图3-8所示。对于不同尺寸的框架 应配备相应长度的斜杆。斜杆可装成节点斜杆
要
或装成非节点斜杆其结构如图3-9所示。
求
3-7
图 双 排 脚 手 架 一 般 构 造
直角交叉的排架要连在一起，以增强脚
手架的整体稳定性。连接形式可以采用
直 角
直接拼接法和直角撑搭接法两种，如图
交 3-13所示。直角撑搭接可实现任意部位
叉
构 直角交叉。
造 碗扣脚手架还可搭设为单排脚手架、满
堂脚手架、支撑架、移动式脚手架、提
升井架和悬挂挑式脚手架等。

建筑施工技术课件第三章


2)扣件 对接扣件：用于两根钢管的对接连接； 回转扣件：用于两根钢管呈任意角度交叉的连接； 直角扣件：用于两根钢管呈垂直交叉的连接。
对接扣件
直角扣件
回转扣件
对接扣件
回转扣件
直角扣件
3）脚手板 脚手板一般用厚2mm的钢板压制而成，长度2～4m，宽 度250mm，表面应有防滑措施。也可采用厚度不小于 50mm的杉木板或松木板，长度3～6m，宽度200～ 250mm；或者采用竹脚手板。 4）底座 底座一般采用厚8mm， 边长150～200mm的 钢板作底板，上焊150mm 高的钢管。 底座形式有内插式和外套式 两种。
模块三 砌筑工程施工
1 脚手架及垂直运输设施 2 砌筑工程 3 质量及安全技术
【授课章节】 §3-1 脚手架及垂直运输设施 【教学要求】了解框式脚手架，木、竹脚手架，悬 挑式脚手架，吊挂式脚手架，升降式脚手架 ，掌握钢 管扣件式脚手架。 【教学重点】重点是钢管扣件式脚手架。
【教学难点】 难点是框式脚手架、升降式脚手架。
1-扣件； 2-短钢管； 3-铅丝与墙 内埋设的钢 筋环拉住；
与楼面预埋件拉结 与砼梁拉结
搭设要求：
1、地基坚实，设底座和垫板。 2、脚手架处于顶层连墙点之上的自由高度 不得大于6米。 3、冲压钢脚手板、木脚手板、竹脚手板 等，应设置在三根横向水平杆上。当脚手 板长度小干2m时，可采用两根横向水平杆 支承，但应将脚手板两端与其可靠固定， 严防倾翻。此三种脚手板的铺设可采用对 接平铺，亦可采用搭接铺设。脚手板对接 平铺时，接头处必须设两根横向水平杆， 脚手板外伸长应取130～150mm，两块脚手 板外伸长度的和不应大干300mm；脚手板搭 接铺设时，接头必须支在横向水平杆上， 搭接长度应大干200mm，其伸出横向水平杆 的长度不应小于l00mm。

20070613100451建筑施工技术第三章砌筑工程教学文稿


（二）砌筑施工
1、中型砌块机械吊装：常用台灵吊 2、铺灰砌法砌筑： 工艺顺序：
三铺灰、（填长充≯墙3～砌5筑m）→砌块就位→校正→灌缝、镶砖。
要求： １.底部砌烧结普通砖或多孔砖，高度不低于200mm； ２.拉结筋与结构连接，每1.2～1.5m高设≮60厚现浇 钢筋混凝土带； 3.砂浆饱满度，垂直、水平灰缝均≮ 80％； 4.梁板下斜砌小砖顶牢（墙体沉实7d后）； 2022/1/29 5.洞口边或阳角处设置构造柱或专用砌块
有足够的强度、刚度和稳定性（材料合格；构造符合规定，连接牢
固，H>18m需有计算设计；与建筑物连接；用前、用中检查；
控制使用荷载：均布荷载≯2.7kN/m2，集中荷载≯1.50 kN） 。
3、搭拆简便，能多次周转 4、选材用料经济合理
2022/1/29
扣件式钢管脚手架组成
扣件式钢管脚手架立面图
双排架
2022/1/29
砖砌体留斜槎
砖砌体留直槎
多孔砖砌体留斜槎
二、 中小型砌块墙施工
（一）砌筑要求 1、砌前先绘制排列图：尽量用主规格砌块 2、错缝搭砌：搭接长度≮1/3块高，且中型砌
块≮150mm、小型≮90mm ；不足者设网片筋。 3、灰缝厚度：水平灰缝厚8～20mm，加筋时20
～25mm。立缝宽15～20mm。（小砌块灰缝全同砖砌体） 4、空心砌块应扣砌，对孔错缝，壁肋劈裂者不得使用 5、补缝要求：缝宽＞30mm填C20豆石混凝土； ＞150mm镶砖。 6、砂浆饱满度：水平缝≮ 90％；竖缝≮ 80％。 7、浇灌芯柱：砌筑砂浆强度> 1MPa后 。
2022/1/29
（二）砌筑质量要求
1、灰缝均匀、横平竖直、砂浆饱满； 平缝厚度及立缝宽度：10 ± 2mm 饱满度要求——水平缝≮80%，竖缝≮60%；
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

单排架
扣件式钢管脚手架剖面图
回转扣件
直角扣件
对接扣件
扣件形式
架子钢管底座
碗扣式钢管脚手架节点
剪刀撑布置形式
连墙杆布置示意图 （间距4～6m）
单排架
双排架
（加短钢管） 连墙杆柔性连接（小横杆顶墙）
单排架
双排架
连墙杆刚性连接
洞口处
门形脚手架构造
双扣件
窗洞插口架
框架结构插口架
钢管支撑挑架构造 及搭设顺序
第三章砌筑工程
概述 材料与施工设施的准备 砌体施工
2020/5/8
第一节 概述
1、砌筑工程——指砖、石、砌块的砌筑。 2、砌筑工程的特点——取材方便，施工简单， 成本低廉，历史悠久，劳动量、运输量大，生产 效率低，浪费土地。 3、砖混结构的一般施工过程——施工准备→ 砌筑→搭脚手架→砌筑→构造柱、圈梁等钢筋混 凝土施工→楼板等构件安装→……
吊篮 构造图
2020/5/8
安全网支撑 抱角支架
砌筑工程脚手架方案
1、里、外架 ——清水墙、混水墙的砌筑及装饰；
2、全部里架子 ——混水墙砌筑，外侧需支卧网；
四、砌体工程的材料运输（垂直）
1.人力运输： 单层——附脚手架的倒料平台； 多层——上料斜道（马道）。
2.井架、门架升降机： 高度一般≯30m
2020/5/8
第一节 砌筑工程的准备工作
2020/5/8
一、材料准备（符合设计、有质量证明）
（一） 砂浆： 1、种类：石灰砂浆、水泥砂浆、混合砂浆 2、要求：
（1）原材料合格
水泥：不过期，不混用；
石灰：生石灰块熟化≮7天，磨细生石灰粉熟化≮2天， 严禁用脱水硬化的石灰膏，不得干燥、冻结和污染。
砂：中砂、洁净、过筛，
(2) 门架 构造：格构式立柱、缆 风绳、天轮梁、导轨、吊盘 、卷扬机、绳索； 性能： 单笼、双笼； 0.6～1.2t ； 20~30m 缆风绳：15m以下一道 ，以上每5～6m增设一道； 卷扬机：常用0.5～1t，手 制动、电磁制动，快速
2020/5/8
门架式升降机 安装位置示意图
3．施工电梯 ：
H 可高达150m
主要用于高层 ４．塔吊： 轻型轨道式，QT1—
2型(住宅)，QT40型( 住宅、办公、教学楼 等用)。
2020/5/8
第二节 砌筑施工
一、砖砌体施工
（一）砖墙砌筑工艺 １、抄平：在防潮层或楼面上用水泥砂浆或C10细 石混凝土按标高垫平。 ２、放线：按龙门板、外引桩或墙上标志，在基础 或砌体表面弹墙轴线、边线、门窗洞口线。 ３、排砖撂底： （1）目的：搭接错缝合理；灰缝均匀；减少打砖。 （2）要求： 清水墙面不许有 <丁头的砖块； 门窗口两侧排砖一致； 不随意变活－－窗口上下、各楼层排法不变 不游丁走缝——上下灰缝一致对准。
2020/5/8
(1) 井架： 构造（钢管扣件式
）
起吊能力，井孔尺寸: 四 柱 ： 0 . 5 t，1.9×1.9m 六 柱 ： 1 . 0 t，3.6×1.3m 八 柱 ：1.0t，3.8×1.7m
缆风绳： 15m以下一道，以上每 10m增设一道 每道4根，30～45° 7～9mm钢丝绳或φ8筋。
2020/5/8
二、搭设砌筑用脚手架
类型： 按搭设位置——外脚手、里脚手； 按用途——结构用、装修用、支撑用； 按材料——木、竹、金属； 按构造形式——多立杆式、门型框式、桥式、吊 篮式、悬挂式、挑架式、工具式（常做成操作平台）。
2020/5/8
三、基本要求
1、宽度及步高满足使用要求 宽——只堆料和操作，1～1.5m；还需运输，2m以上 。 步高2、——1.2～1.4m，可砌高度、每层整步数）。
2020/5/8
（3）原则： ①口角处顺砖顶七分头，丁砖排到头； ②条砖出现半块时－－用丁砖夹在墙面中间 （最好在窗洞口中间）。 ③条砖出现1/4砖时－－ 条行用1丁砖+1七分头代1.25砖，排在中间； 丁行也加七分头与之呼应。 ④门窗洞口位置可移动≯6cm。
2020/5/8
2.石材：（MU15、20、30～100九级） ①料石——经加工，外观规矩，尺寸均≥200mm； ②毛石——未经加工，厚≮150mm，体积≮0.01m3。 3.小型砌块：（高180～350） 规格:主390×190×190，辅助－－长290、190、90； 标号：MU15，10，7.5，5，3.5 种类： 普通混凝土空心砌块（炎热干燥时，提前喷水湿润） 轻骨料混凝土空心砌块（提前2d浇水，含水量5～8% ） 加气混凝土砌块（砌时向砌筑面适量浇水） 4、中型砌块：（高360～900） 混凝土空心砌块，粉煤灰硅酸盐砌块（MU100、150）
≥M5砂浆时——含泥量≯ 5%， ＜M5砂浆时——含泥量≯10%； 水：洁净，不含有害物； 外加剂：检验、试配
（2）种类及标号、强度符合设计要求。 配比严格（申请、试配、公布配比、调整、称量 ）， 按规定做试块（每层、每250m3、每机、每班、 每种≮1组）； （3）稠度适中（烧结普通砖：7～9cm，空心砖、 多孔砖6～8；空斗墙、拱，普通混凝土、加气混凝土砌 体：5～7cm；石砌体：3～5）； （4）保水性好（可适当掺入有机、无机塑化剂） （5）配比准确，搅拌均匀（水泥、有机塑化剂、氯 盐±2%，其它5%；2～3分钟、3～5分钟）； （6）使用时间限制：水泥砂浆、水泥混合砂浆在拌 后3、4小时，气温高于30℃时2、3小时。
有足够的强度、刚度和稳定性（材料合格；构造符合规定，连接牢
固，H>18m需有计算设计；与建筑物连接；用前、用中检查；
控制使用荷载：均布荷载≯2.7kN/m2，集中荷载≯1.50 kN） 。
3、搭拆简便，能多次周转 4、选材用料经济合理
2020/5/8
ห้องสมุดไป่ตู้
扣件式钢管脚手架组成
扣件式钢管脚手架立面图
双排架
2020/5/8
（二）骨架材料： 1.砖：标号、外观验收 ①普通粘土砖、灰砂砖、粉煤灰砖 240×115×53 MU7.5，10，15，20 使用前1～2d浇水（含水率10～15%，8～12% ） ②烧结多孔砖（承重） P型：240×115×90； M型： 190×190×90； MU7.5，10，15，20 使用前1～2d浇水（含水率10～15%） ③烧结空心砖（非承重） 240×240×115， 300×240×115； MU2，3，5
