建筑施工技术课件3第三章 砌体工程

（四）接槎可靠
(a) 图3－5 接槎的留设 (a)斜槎；(b)直槎
(b)
二、砖墙砌筑工艺 （一）材料准备 （二）抄平、放线 （三）摆砖样 （四）立皮数杆 （五）盘角、挂线 （六）铺灰砌砖
1 2
3Leabharlann 4 5图3－6 皮数杆 1－皮数杆；2－准线；3－竹片；4－铁钉；5－吊锤
第四节 砌块砌体施工
一、砌块砌体的施工要求 （一）搭接长度要求

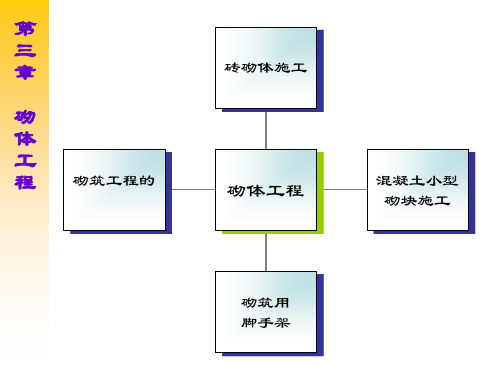

第三章
砌体工程
教学要求
1.了解砌筑用砖和砌块的种类； 2. 了解毛石基础施工工艺； 3.熟悉砖砌体的施工工艺、质量保证措施； 4.了解混凝土空心砌块施工工艺； 5.熟悉砖和砌体施工应注意的问题。
第一节
砌筑材料
一、砌筑砂浆 （一）砂浆种类 砌筑砂浆有水泥砂浆、石灰砂浆和混合砂浆。 （二）砂浆的制备
（四）芯柱设置
芯柱宜采用不低于C20的细石混凝土灌实。钢筋混凝土芯柱每孔内插竖筋不应小于 1Ф10，底部应伸入室内地坪下500mm或与基础圈梁锚固，顶部应与屋盖圈梁锚固；芯 柱应沿房屋的全高贯通，并与各层圈梁整体现浇。在钢筋混凝土芯柱处，沿墙高每隔 400mm应设Ф4钢筋网片拉结，每边伸入墙体不应小于600mm。
二、砌筑块材 砌体工程所用的块材有石材、砖材以及砌块三种。 石材分为毛石和料石两类，石材一般采用重质天然石材，如
花岗岩、砂岩和石灰岩等，在建筑基础、挡土墙以及桥梁墩 台应用较多。 砌筑用砖分为烧结普通砖、烧结多孔砖、烧结空心砖、蒸压 灰砂砖和粉煤灰砖等几种。 砌块按原材料分为混凝土小型空心砌块、蒸压加气混凝土砌 块、粉煤灰砌块和粉煤灰小型空心砌块等。
第二节
一、毛石砌体施工
石砌体施工
（一）砌筑要求 （二）毛石基础施工工艺 1．基槽开挖完后，用挂线锤的方法把基槽外龙门板上的基础标记， 投测到基面上，校核后，弹出基础边线； 2．毛石基础的第一皮石块应座浆。毛石基础应采用铺浆法砌筑，铺 灰时，应铺得稍厚一些，当石块往上砌时，恰好压到要求厚度，砌好 的灰缝厚度应为20～30毫米； 3．砌筑宜分皮卧砌，石块应上下错缝，内外搭砌；毛石基础的转角 处、交接处应用较大的平毛石砌筑； 4．毛石基础每皮内每隔2米左右应设置一处拉结石，两块拉结石内 外搭接，搭接长度不小于150毫米，其中一块长度不小于基础宽的三 分之二，如果基础宽度等于或小于400毫米，则拉结石应与基础宽度 相同； 5．毛石基础的转角与交接处应同时砌筑，对不能同时砌筑而又必须 留置的临时间断处，必须砌成踏步槎。
砌体施工应注意的问题
二、混凝土结构与砌体之间应挂钢 丝网，如图3-12所示；框架柱 与砌体之间设拉结筋， 拉结筋为2F6@500。
图3-11
砖墙体与梁的衔接
三、在抹灰前应对砌体淋透水， 并用水泥浆加108胶对砼构件和 砌体拉毛。
图3-12
砌体与混凝土结构的衔接
（二）转角及交接处的砌筑形式
（a） 图3－8
(b) 砌块转角处及交接处的砌筑形式 (a)转角处；(b)交接处
（三）灰缝要求
砌块砌体的灰缝应横平竖直，水平灰缝砂浆饱满度不应小于90％，竖直灰缝砂浆饱满 度不应小于80％。小砌块砌体水平灰缝厚度和竖向灰缝宽度应为8～12mm；加气混凝 土砌块砌体的水平灰缝厚度和竖向灰缝宽度宜为15mm和20mm；
二、料石砌体施工
料石砌体也应该采用铺浆法砌筑，上下错缝搭砌。
两顺一丁 图3-3 料石墙砌筑形式
丁顺组砌
第三节 砖砌体施工
一、砖砌体质量保证措施 （一）灰缝横平竖直 （二）砂浆饱满 （三）组砌得当
图3－4 砖的组砌方式 (a)全顺；(b)两平一侧；(c)全丁；(d)一顺一丁；(e)梅花丁；(f)三顺一丁
混凝土空心砌块墙厚等于砌块 宽度，其立面砌筑形式只有全 顺一种，即各皮砌块均为顺砌。 使用单排孔小砌块砌筑时，应 上下皮砌块孔洞相互对准，上 下皮竖缝相互错开1/2砌块长； 使用多排孔小砌块时，应错缝 搭砌，搭接长度不应小于主规 格小砌块长度的1/4。如个别情 况下无法满足时，允许错孔砌 筑，但搭接长度不应小于 90mm。如不能满足该要求时， 应在砌块的水平灰缝中设置拉 结钢筋或钢筋网片。拉结钢筋 可用2Ф6钢筋，钢筋网可用直 径4mm的钢筋焊接而成，拉筋 长度不应小于700mm（图3－ 图3－7 混凝土空心砌块中设置拉结筋或钢筋网片 7）。但竖向通缝仍不能超过 两皮砌块。
(a) 图3－9 混凝土芯柱 (a)转角处；(b)交接处
(b)
5．墙体留槎
0 60 ≥
Ф 6钢筋
H
≥6
00
(a)
≥ H
(b)
图3－10 空心砌块墙留槎 (a)斜槎；(b)直槎
二、混凝土空心砌块施工工艺
（一）砌筑前准备 （二）立皮数杆 （三）铺设砂浆 （四）砌块就位 （五）灌缝
第五节
一、墙体分层砌，每天的砌筑高度 不应超过1.6m，砌到梁底30cm， 隔7d再用同材料砖斜向顶紧， 如图3-11所示。
