电缆井作业指导书

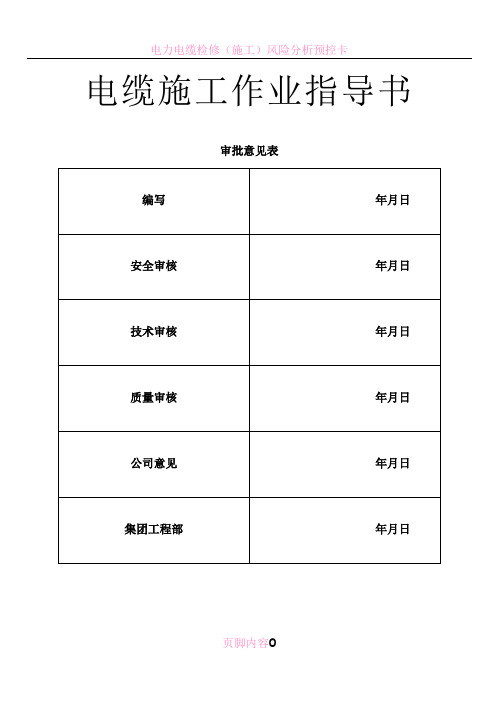

电缆施工作业指导书审批意见表目录一、工程概况1.总述2工程概况3新建线路走经图4工程特点5电缆特性6电缆型号7电缆敷设要求8电缆接地9排管10顶管11电缆通风，防火12竣工试验13注意事项14通讯部分二、施工方案1、组织措施1）项目部组织机构2）项目部职责3）人员安排及任务4)工期及施工进度计划2、技术措施1）材料准备2）通讯准备3）主要工序施工方法4）材料进场检验5）电缆顶管6）电缆敷设7）光缆敷设技术措施8）电缆沟敷设9）电缆隧道敷设10）电缆直埋11）电缆排管敷设3、安全文明施工措施4、电缆沟道敷设危险的分析与控制安全措施1）高处坠落2）高空落物3）烫伤，烧伤4）机械损伤5）触电6）挤伤，砸伤7）钢丝绳断裂8）现场勘察不清9）任务不清10）人员安排不当11）违反监护制度12）违反现场作业纪律13）擅自改变现场安全措施14）穿越围栏15）工作不协调16）交通安全17）交通伤害5、主要设备及工器具一、工程概况1．总述1.1设计依据1.1.1llOkV输变电工程（线路工程）初步设计。

1.1.2电力沟道平面图、断面图。

1.2设计范围1.2.1电缆部分本体设计1.2.2编制工程预算书1.3依据的主要规程、规范及文件《电力工程电缆设计规范》(GB50217-2007)《高压电缆选用导则》(DL401.1991)《城市电力电缆线路设计技术规定》(DL/T5221-2005)《交流电气装置的过电压保护和绝缘配合》(DL/T620-1997)2、工程概况：新建110kVXXXT接-XXX线路起始于110kVXXX站内沣河出线构架下方新建电缆支架，最终接入新建110kVXXXGIS室，本次新建110kV线路为单回路架空电缆混合线路，线路走径长度8.41km（其中架空4.11km电缆4.33km。

共新建钢管杆2基，本次导电缆采用YJLW02-64/110kV-1×630mm2型铜芯交联聚乙烯绝缘皱纹铝护套聚氯乙烯外护套电力电缆新建110kVXXXT接-XXX线路工程，本线路起始于110kV沣都沣肖双回线路XXX26#小号侧10米位置处T接XXX，接入新建110kVXXXGIS室，本次新建110kV 线路为单回路架空电缆混合线路，线路走径长度10.08km（其中架空0.15km，电缆10.07km），电缆采用YJLW02-64/110-1×630mm2型铜芯交联聚乙烯绝缘皱纹铝护套电力电缆，新建单回电缆线路走径长约10.07km，其中电缆上终端杆0.02km，新建埋管敷设0.1m（￠175×4m水泥管×4根），市政规划电缆沟道敷设9.9km，变电站沟道敷设0.05km；新建中间接头井20座。

电缆井作业指导书一、指导原则1.安全第一，确保人员和设备的安全；2.严格按照规定的程序和标准进行施工，确保施工质量；3.高效完成作业任务，保证工期；4.合理利用资源，降低成本；5.根据实际情况，灵活调整作业策略。

二、施工前准备1.组织人员根据作业任务的要求，组织合适的人员参与施工作业，确保人员数量和岗位分配合理。

2.准备设备根据施工任务的要求，准备好所需的设备和工具，包括挖掘机、电焊机、照明设备等。

确保设备正常运行，符合相关安全标准。

3.制定施工方案根据工程图纸和设计要求，制定详细的施工方案。

包括施工顺序、工序分解、施工方法等。

4.材料准备根据施工图纸和设计要求，准备好所需的材料，包括电缆、水泥、钢筋等。

确保材料的质量和数量满足施工要求。

5.现场检查和清理在施工前，对施工现场进行全面检查和清理。

确保施工现场安全、整洁，清除障碍物和危险物。

三、施工过程1.拓宽电缆井口根据设计要求和现场实际情况，采用挖掘机等设备将电缆井口逐步拓宽至所需的尺寸。

确保井口的平整和垂直度。

2.挖掘井身根据设计要求，采用挖掘机等设备逐层挖掘电缆井井身，注意保持井身的平整和垂直度。

根据井身深度逐渐调整挖掘方法，确保安全和效率。

3.浇筑井底基础在电缆井底部浇筑混凝土基础，确保电缆井的稳固和承重能力。

根据设计要求，控制混凝土的配合比例、浇筑厚度和养护时间。

4.安装支撑和固定装置在电缆井井身中适当位置安装支撑和固定装置，确保井身的稳定性和安全性。

5.敷设电缆根据设计要求，逐层敷设电缆。

注意电缆的走向和固定方式，确保电缆的安全和整齐。

6.连接电缆对电缆进行连接，确保连接质量和安全性。

7.井口封闭在电缆井口适当位置设置防护措施，如栏杆和盖板等，确保井口的安全。

四、施工验收1.施工过程中，要进行质量检查和安全检查，确保施工质量和施工安全。

2.施工完成后，进行综合验收。

对各项施工质量进行检查和测试，包括电缆敷设质量、井身垂直度、基础稳固性等。

(升级版)电缆井施工手册1. 概述电缆井施工是电力工程中的重要环节，其质量直接影响到电力系统的稳定运行。

本手册旨在提供一份全面、详细的电缆井施工指南，以帮助施工人员更好地理解和掌握电缆井的施工流程、技术要求和安全措施。

2. 施工准备2.1 设计要求在施工前，应仔细研究设计图纸和相关技术文件，确保了解电缆井的位置、尺寸、结构形式等设计要求。

2.2 材料准备根据设计要求，提前准备电缆井所需的材料，包括混凝土、钢筋、模板、井盖等。

2.3 施工设备准备施工所需的设备，如混凝土泵、搅拌机、挖掘机、推土机、钢筋切断机等。

2.4 施工人员组织具备相关资质的施工人员，并对他们进行技术培训和安全教育。

3. 施工流程3.1 电缆井定位根据设计图纸，进行电缆井的定位，确保井位准确无误。

3.2 挖掘基坑采用挖掘机等设备挖掘电缆井的基坑，确保基坑尺寸符合设计要求。

3.3 支模在基坑内设置模板，模板应牢固、平整，并符合设计要求。

3.4 浇筑混凝土采用混凝土泵将混凝土浇筑到模板内，确保混凝土密实、均匀。

3.5 钢筋加工与安装根据设计要求，加工钢筋，并将其安装到电缆井内，确保钢筋连接牢固。

3.6 砌筑井壁采用砌筑材料（如砖、石等）砌筑电缆井的井壁，确保井壁牢固、平整。

3.7 安装井盖在电缆井顶部安装井盖，确保井盖符合设计要求，并能够正常使用。

3.8 回填土方在电缆井施工完成后，及时回填土方，并分层压实，确保电缆井安全稳定。

4. 技术要求4.1 基坑挖掘基坑挖掘应符合设计要求，基坑深度、宽度应足够，并应采取措施防止塌方。

4.2 模板设置模板应平整、牢固，接缝应严密，不得有漏浆现象。

4.3 混凝土浇筑混凝土应搅拌均匀，浇筑过程中应防止离析，并应振捣密实。

4.4 钢筋加工与安装钢筋加工应符合规范要求，钢筋安装应牢固，连接应符合设计要求。

4.5 井壁砌筑井壁砌筑应符合设计要求，砖石应湿润，砂浆应饱满，灰缝应均匀。

4.6 井盖安装井盖应符合设计要求，安装应牢固，并应确保井盖开启和关闭正常。

电缆沟井施工手册及操作指南1. 引言本手册旨在提供电缆沟井施工的详细操作指南和注意事项，以确保施工过程中的安全和高效。

请在进行任何施工操作之前仔细阅读本手册，并严格按照指南进行操作。

2. 施工准备在开始电缆沟井施工前，需要进行充分的准备工作，包括但不限于以下步骤：- 确定施工地点和设计要求- 检查施工材料和设备的质量和完整性- 制定详细的施工计划，并确保施工人员了解和遵守计划3. 施工步骤3.1 准备工作- 清理施工区域，将不必要的杂物和障碍物清除- 根据设计要求确定井的规格和尺寸- 确定井的布置和安装位置3.2 井体施工- 按照井体设计要求，进行基坑开挖和土方工程- 搭建井模板并进行固定，确保模板的稳固和水平- 进行混凝土浇筑，确保浇筑质量和密实性- 沥青或其他防水处理，以保护井体免受水分和湿气侵蚀3.3 盖板施工- 按照设计要求，安装井盖和井座- 确保井盖和井座与井体的密合度和稳固性- 进行井盖的防滑处理，以提高安全性4. 安全事项在进行电缆沟井施工时，务必注意以下安全事项：- 按照相关法规和标准进行操作- 佩戴个人防护装备，包括安全帽、安全鞋等- 遵守施工现场的安全规定和标识- 定期检查施工设备和工具的安全性和完整性- 在施工过程中注意周围的环境和其他施工人员的安全5. 维护和保养完成电缆沟井施工后，需要进行定期的维护和保养工作，以确保井体的长期使用和安全性。

具体的维护和保养措施应根据实际情况和设计要求来确定。

本手册仅作为电缆沟井施工的一般参考指南，具体施工操作和注意事项应根据实际情况和相关法规进行调整和确定。

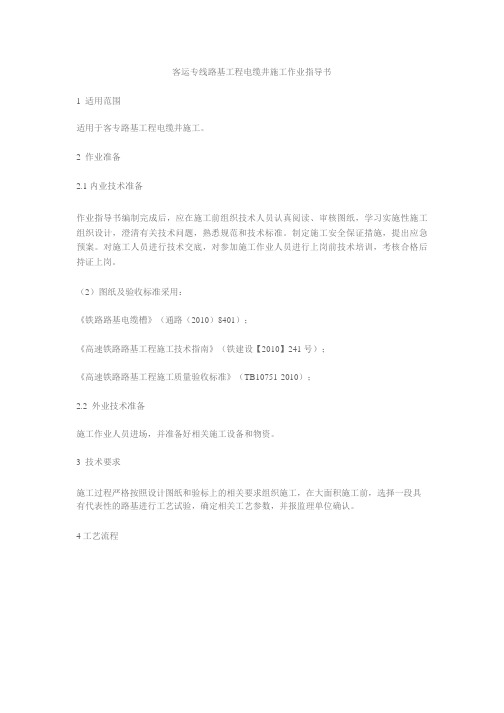

客运专线路基工程电缆井施工作业指导书1 适用范围适用于客专路基工程电缆井施工。

2 作业准备2.1 内业技术准备作业指导书编制完成后，应在施工前组织技术人员认真阅读、审核图纸，学习实施性施工组织设计，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。

（2）图纸及验收标准采用：《铁路路基电缆槽》（通路（2010）8401）；《高速铁路路基工程施工技术指南》（铁建设【2010】241号）；《高速铁路路基工程施工质量验收标准》（TB10751-2010）；2.2 外业技术准备施工作业人员进场，并准备好相关施工设备和物资。

3 技术要求施工过程严格按照设计图纸和验标上的相关要求组织施工，在大面积施工前，选择一段具有代表性的路基进行工艺试验，确定相关工艺参数，并报监理单位确认。

4 工艺流程5 施工要求5.1 施工准备贯通地线、过轨管已经埋设完成，并符合设计及规范要求。

并报给监理工程师进行了验收。

电缆井分别为I型通信信号电缆井、Ⅱ型通信信号电缆井、电力电缆井、路桥电缆槽电缆井及路隧电缆槽过渡电缆井五种类型，其中I型通信信号电缆井、Ⅱ通信信号电缆井、电力电缆井现场采用钢筋混凝土浇注，过渡电缆井现场采用素混凝土浇注。

不同电缆井的使用范围见表5-1表5-1 电缆井电缆井类型电缆井适用范围I 型通信信号电缆井通信、信号线缆单独过轨或敷设余长，牵引供电线缆上网及过轨，区间路基与车站路基电缆槽过渡（不大于6 根过轨管）Ⅱ型通信信号电缆井中继站通信、信号线缆合并过轨或敷设余长，牵引供电线缆过轨，区间路基与车站路基电缆槽过渡（不大于根过轨管）电力电缆井电力线单独过轨或敷设余长（不大于10根过轨管）路桥电缆槽过渡电缆井路基与桥梁电缆槽对接过渡路隧电缆槽过渡电缆井路基与隧道电缆槽对接过渡通信信号电缆井（包含过轨电缆井）一般500m左右对称设置一处，电力电缆井（包含过轨电缆井）一般250m 左右对称设置一处,并应避开接触网支柱、声屏障位置、线间集水井。

XXXX35kv变电站土建工程作业指导书电缆沟及盖板工程部分建设单位：XX 供电公司施工单位：XXXXX建工局第一建筑安装公司2011年5月12日目录1. 工程概况及适用范围 (1)2. 编写依据 (1)3. 作业流程 (2)4. 作业准备 (3)4.1 人员配备 (3)4.2 工器具及仪器仪表配置 (3)5．作业方法 (4)5.1 电缆沟施工： (4)6．安健环控制措施 (6)6.1 控制措施 (6)6.2 危险点辨识 (7)7. 质量控制措施及检验标准 (7)7.1 质量控制措施 (7)7.2 质量检验标准 (8)1. 工程概况及适用范围本作业指导书适用于35kVXX凉岭变电站土建工程中的砖砌电缆沟及盖板工程。

3. 作业流程盖板制作流程电缆沟工程作业流程5．作业方法5.1 电缆沟施工：5.1.1测量放样：开挖前应根据图纸电缆沟的位置、宽度进行放样，要考虑施工操作面。

5.1.2开挖：视土质稳定情况尽量减小放坡系数，以减少土方回填工作量。

5.1.3底板施工：将底坡的宽度、高程进行放样，按放样安装底板侧模。

验收完成后，按放样高程浇筑砼，并进行表面抹平。

5.1.4电缆沟墙体砌筑。

5.1.4.1预先规划好电缆沟伸缩缝的位置，在砌体放样时一起标示出来，伸缩缝要垂直电缆沟的纵向，电缆沟宽度放样时须注明是砌体面净空尺寸还是抹灰面净空尺寸。

5.1.4.2 墙体砌筑必须用水彻底冲洗干净基面，以保证墙体和底板结合牢固。

砌块要提前至1～2天浇水湿润，砖的融水深度为15～20mm。

5.1.4.3 砌筑的循序是从伸缩缝或转角处向中间推进，并以此处为高程控制点，将预埋件中心标高、压顶底标高标示出来。

5.1.4.4 当砌体厚度达到240mm以上时，宜按三顺一丁砌法，压顶下第一皮砖应为丁砖。

5.1.4.5 当墙体砌筑到埋件锚脚时，根据埋件锚脚的设计间距将锚脚埋入墙体中，锚脚距离要放样确定，高程依据埋件走向拉线控制，锚脚露出墙体的长度比抹灰层厚度略大2～3mm，在伸缩缝边缘等砌体分界处要增设锚脚。

1．概述：为保证电缆线路安装工程的施工质量，促进电缆线路施工技术水平的提高，确保电缆线路安全运行，特编制本作业指导书。

本作业指导书仅适用于合山电厂改扩建2×300MW级机组电缆线路安装工程的施工。

主要施工内容包括：主厂房电缆施工；厂区及辅助车间电缆施工；电除尘及炉后电缆施工；A排柱外电气设备电缆施工等。

2．编制依据：2.1 合山电厂改扩建2×300MW级机组工程有关电缆敷设、电气设备布置的设计图纸。

2.2 《电气装置安装工程电缆线路施工及验收规范》GB50168-922.3 《火电施工质量检验及评定标准》电气篇（2002年版）2.4《电力建设安全工程规程》（火力发电厂部分）3．施工内容：3.1电缆管的加工及敷设3.2电缆桥架、支架的加工、配置与安装3.3电缆倒运及保管3.4 电缆敷设3.5 电缆终端及接头制作4．施工条件：4.1 施工图纸及电缆清册已经专业及综合会审完毕。

4.2 电缆保护管施工应具备的条件：应具备有电缆管加工的场所，电缆管加工用的工器具及所必需的材料。

图纸齐全且电缆管加工完毕而土建施工即将灌浆或土建施工完毕按图纸留有预埋孔。

4.3 施工应具备的条件：电缆支架施工图纸齐全且建筑工程所施工的预埋件符合设计要求。

应具备有电缆支架加工的场所，电缆支架加工用的工器具及所必需的材料。

(1)施工图纸经过专业及综合会审，电缆桥架的路径、位置、层数、规格等正确无误。

(2)施工用的材料、工器具等准备齐全。

(3)电缆桥架及支、吊架安装前，建筑工程应具备下列条件：a.预埋件符合设计,安置牢固并已交付安装；b.电缆沟、遂道、竖井及人孔等处的地坪及抹面工作结束；c.电缆沟排水畅通，施工用道路畅通。

d.需安装桥架的电缆沟道、夹层等清理干净。

e.电缆桥架安装完后，土建不能再进行的施工工作已结束。

f.电缆隧道及电缆沟内的接地抽头必须在土建施工时已足量引出。

4.4 电缆敷设应具备的条件：(1)电缆通道畅通，排水良好。

砌筑施工作业指导书湖南省电网工程公司呼和浩特天骄110kV输变电工程（线路）施工项目部二〇一七年十一月批准：年月日审核：年月日编写：年月日目录一、工程概况： (4)二、材料要求： (4)三、施工流程：施工时按标准图集及建设方要求进行。

(5)四、砌筑时应注意的事项： (5)五、相应措施： (6)六、安全、文明要求及措施 (7)一、工程概况：1、主要工作量：本工程全线共新建电缆操作井32座，电缆接头井6座。

均采用现浇钢筋混凝土结构，井口采用MU15机制砖（含水泥砂浆）砌筑。

2、质量目标：工程质量优良率≥95%；3、工期目标：优化施工管理计划，力争提前完成施工任务；4、文明管理目标：精心组织，科学管理，严格按总平面图进行现场临建搭设，搞好文明施工，争创文明生产标化工地；5、安全目标：杜绝发生人工伤亡事故，6、质量方针：坚持“信守合同，保证质量，优质服务，为业主提供满意的建设工程产品”质量方针，弘扬企业精神，严格执行企业颁布的质量体系文件，全面履行工程承包合同，优质、高速、安全、文明地组织施工，确保工程质量；二、材料要求：1、砂：采用中粗河砂，不含有草等杂物，砂的含泥量不应超过5%；2、水：采用自来水。

3、外加剂：掺量应通过试验确定。

4、水泥：进场使用前，应按规定对其强度、安定性进行复检；不同品种的水泥，不得混合使用；施工时应在具备合格证及送检合格后才能施工。

5、砖：采用MU15型机制砖，进场应有合格证，并按规范要求抽样送检；砖的品种、强度等级必须符合设计要求，并应规格一致。

6、砌筑砂浆配合比由检测中心试验室提供，施工时应严格称量准确，以保证砂浆的强度。

三、施工流程：施工时按标准图集及建设方要求进行。

1、施工前期检查准备工作：砌筑前必须将基础面洗涮干净，定好井顶面标高。

砌筑前砖块先淋水湿润，砌筑砂浆严格按配合比配制，砌筑时浆缝要饱满，接槎要正确，随时检查垂直度，砌井时按规范要求同时进行砌筑，并按规定做好砂浆抗压试件。

电缆井作业指导书一、作业概述电缆井作业是指在各类建设工程中，为了进行电力、通讯、照明等设备的配套安装，所需要施工开挖的地下井室。

电缆井一般由土方开挖、井壁支护、设备安装等阶段组成。

本作业指导书旨在指导电缆井作业的施工流程、安全要求以及质量控制等方面的内容。

二、施工流程1. 施工准备：对施工现场进行勘察，了解相关检查规范和监督要求，并配置好施工所需的设备、工具和材料。

2. 土方开挖：根据设计要求，采用机械或人力手段进行土方开挖，确保井室的大小、形状和平整度符合要求。

3. 井壁支护：根据设计要求选择适当的支护方式，如安装预制钢模板、混凝土浇筑或人工喷锚等，确保井壁的稳定性和安全性。

4. 设备安装：将电力、通讯、照明等设备按照设计要求进行安装，包括布线、接线、接地等工作。

5. 检验验收：对施工完成的电缆井进行检查和验收，检查井室的平整度、门窗、通风等设施的安装情况，并进行试运行。

三、安全要求1. 施工人员必须持证上岗，并按规定佩戴好个人防护装备，包括安全帽、防护眼镜、耳塞、防护鞋等。

2. 施工现场必须设置明显的警示标志，并设立专人进行现场管理和安全监督。

3. 施工过程中，必须严格按照施工计划进行，不得随意更改施工方式和顺序。

4. 井室内必须保持通畅的照明和通风条件，确保施工人员的工作环境安全。

5. 施工现场必须保持整洁，及时清理施工垃圾和废弃物，防止堆积和滋生病菌。

6. 施工人员必须具备应急救援知识和技能，确保在紧急情况下能够迅速处理事故和伤员救援。

四、质量控制1. 施工过程中，必须按照设计要求进行，不得随意改变井室的尺寸、形状和设计参数。

2. 土方开挖必须平整、均匀，并保持与设计要求一致的坡度、倾斜度。

3. 井壁支护必须坚固、稳定，防止坍塌和渗漏现象发生。

4. 设备安装必须符合设计要求，包括井室内的布线、接线和接地等工作。

5. 井室内的通风设备必须合格，确保井室内有足够的氧气供应。

五、常见问题与解决方法1. 井室土方开挖后存在积水问题：可以采用井底排水、抽水等方法进行处理。
