电缆敷设作业指导书51071

电缆敷设施工作业指导书一、电缆保护管的加工及敷设(1)施工准备a.根据电缆敷设清单上电缆的规格、型号检查设计图纸上电缆管的内径是否符合要求，根据土建及机务的施工图核对电缆保护管的敷设位置是否正确。

b.根据图纸准备施工材料，领料时检查电缆管的规格、材质符合设计要求。

电缆管无穿孔、裂缝和凹凸不平，内壁光滑，金属电缆管镀层符合设计要求，无锈蚀。

c.准备液压弯管机。

(2)电缆管的加工要求：a.管内无毛刺和尖锐棱角。

b.电缆管用电动液压弯管机冷弯，弯制后无裂缝和显著的凹瘪现象。

弯扁程度不大于管子外径的10％，电缆管的弯曲半径不小于所穿入电缆的最小弯曲半径。

c.金属电缆管在外表涂防腐漆，镀锌管锌层剥落处涂防腐漆。

(3)电缆管内径与电缆外径之比不小于1.5倍。

(4)每根电缆管的弯头不超过3个，直角弯头不超过2个。

(5)电缆管明敷要求：a.电缆管安装牢固，电缆管支持点之间的距离不超过3m。

b.塑料管的直线长度超过30m时加装伸缩节。

(6)金属电缆管连接牢固，密封良好，两管口对准，接口处加装短套管，短套管的长度不小于电缆管外径的2.2倍。

金属电缆管不直接对焊。

(7)引至设备的电缆管管口位置便于与设备连接并不妨碍设备拆装和进出。

并列敷设的电缆管管口排列整齐。

(8)电缆保护管要接地，接地线与地网连通，经监理工程师进行签证验收后回填。

二、电缆桥架的安装(1)施工准备a.本工程电缆桥架安装采用架空方式敷设。

电缆桥架分布于汽机间、锅炉间及附属车间。

b.施工前对电缆桥架的安装图纸进行会审，核对图纸中的安装尺寸、标高是否正确；核对安装图与机务的管道及其它设备是否有碰撞的地方；核对设计安装场地是否与现场相符；发现问题及时通知设计修改。

c.根据施工图纸备料及工机具准备。

(包括无齿锯、角向磨光机、电钻、拉线、水平尺、力矩扳手等)d.对施工人员进行详细的技术交底。

e.检查电缆桥架及其支吊架、连接件和附件的质量符合现行的有关技术标准并有合格证，f.检查电缆桥架的规格、防腐类型符合设计要求，严禁降低等级使用。

电缆敷设施工作业指导书随着信息化、智能化的发展，家庭、企业、机构等建筑物内需要众多的电缆进行连接，从而确保各种设备的正常工作。

因此，电缆敷设施工作逐渐成为建筑物施工的必不可少的一环。

本文将就电缆敷设的施工过程、所需的材料以及安全措施等进行介绍和分析，以便指导施工人员完成敷设。

一、施工过程1、测量距离首先，施工人员需要进行现场测量，确定电缆敷设的路线、所需电缆的长度等信息，可以采用测量仪器进行精确测量，也可以使用长尺或者测距软件进行测算。

2、准备施工材料在进行电缆敷设之前，必须要选定合适的电缆，从而确保电缆可以经受住所需的电压、电流等条件。

同时，需要准备安装工具、沟槽材料、接头等施工材料，确保在进行敷设时没有任何障碍。

3、挖掘沟槽当准备工作完成后，施工人员需要根据前期的测量数据进行挖掘沟槽。

根据电缆敷设的长度和深度，选择合适的挖掘机、铲土机等工具进行沟槽的挖掘。

4、敷设电缆当沟槽全部挖掘完成后，施工人员需要将电缆逐个放入沟槽内。

注意电缆应该被铺设在沟槽之底部，以便将来进行维修时更为方便。

在放置电缆时，应该密切关注电缆的定位和质量，确保电缆之间没有缠绕和过密的情况。

5、接头处理当所有电缆均被放置时，施工人员需要进行电缆的接头处理，这是电缆敷设的一个重要环节。

首先需要用绝缘胶带包裹电缆的末端，以便将来维修时更加方便。

然后需要对电缆进行精心的处理，确保接口处没有松动，同时需要用绝缘带将接头完全密封。

6、填补沟槽在所有的电缆均被敷设完毕并接头处理完成后，需要挖掘的沟槽应该被填补。

首先应填入沙土或其他合适的材料，然后用水泥进行填充，直至全部填补完毕。

二、所需材料电缆敷设的施工需要用到许多不同的材料，包括电缆、沟槽材料、安装工具、接头等。

下面分别解释这些材料的具体用途：1、电缆：作为施工的主要材料，必须要满足所需的电压、电流等技术指标。

2、沟槽材料：用于挖掘沟槽、填补沟槽等施工环节。

3、安装工具：包括电缆敷设时所需的各种工具，如橡胶手套、吊钩、铲子等等。

电缆敷设施工作业指导书编号：一、施工工艺流程图二、各工序施工方法及要求1、施工准备（1）技术材料准备：参与施工的人员必须先熟悉电缆平面布置图，电缆清册有关图纸资料及施工工艺，由工程部技术人员对其进行技术培训及技术安全交底，质检员组织考试，成绩合格后方可上岗。

所有材料规格型号及电压等级应符合设计要求并有产品合格证；每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期；电缆外观完好无损，铝装无锈蚀，无机械损伤，无明显皱折和扭曲现象。

其他附属材料：电缆盖板、电缆标示极、电缆标志牌、油漆、汽油、封铅、硬脂酸、白布带、橡皮包有、黑包布等均应符合要求。

（2）人员准备：由电缆公司工程部主任分配任务给施工班组，每一施工班组由技术员、质检员各1名及熟练技工、辅工若干人组成（人数根据工程量大小而定）。

（3(4)施工前现场清理及检查作业条件：清理施工现场建筑杂物，平整好施工机械（电缆放线架）布置场地。

检查预留孔洞、预埋件符合设计要求，预埋件安装牢固，强度合格。

检查电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水畅通，无积水电缆沿线模板等设施拆除完毕。

检查场地清理干净、道路畅通，沟盖板齐放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满足施工要求；电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检验合格。

2、电缆敷设的准备工作（1）、施工前应对电缆进行详细检查规格、型号、截面、电压等级均符合设计要求，外观无扭曲、坏损及漏油、渗油现象。

（2）、电缆敷设前进行绝缘摇测或耐压试验。

1）、3～10kV电缆应事先做耐压和泄漏试验，试验标准应符合国家和当地供电部门规定，必要时敷设前仍需用2500V摇表测量绝缘电阻是否合格。

2）、低绝缘电缆，测试不合格者。

应检查芯线是否受潮，如受潮，可锯掉一段再测试，直到合格为止。

检查方法是：将芯线绝缘纸剥下一块，用火点着，如发出叭叭声，即电缆已受潮。

3）、电缆测试完毕，油浸纸绝缘电缆应立即用焊料（铅锡合金）将电缆头封好。

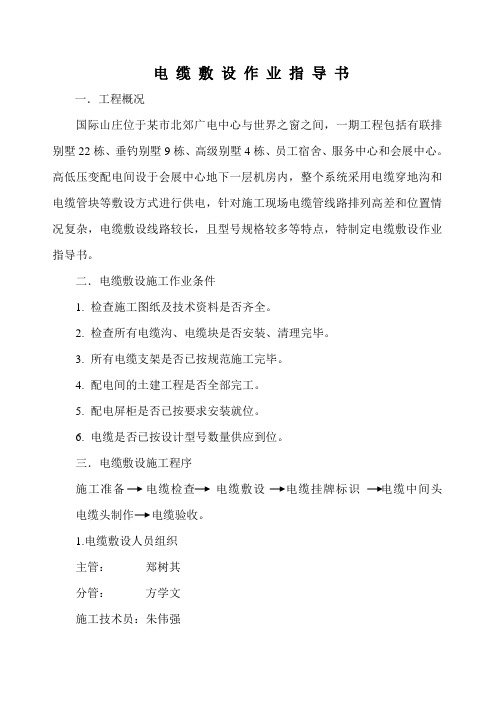

电缆敷设作业指导书一．工程概况国际山庄位于某市北郊广电中心与世界之窗之间，一期工程包括有联排别墅22栋、垂钓别墅9栋、高级别墅4栋、员工宿舍、服务中心和会展中心。

高低压变配电间设于会展中心地下一层机房内，整个系统采用电缆穿地沟和电缆管块等敷设方式进行供电，针对施工现场电缆管线路排列高差和位置情况复杂，电缆敷设线路较长，且型号规格较多等特点，特制定电缆敷设作业指导书。

二．电缆敷设施工作业条件1.检查施工图纸及技术资料是否齐全。

2.检查所有电缆沟、电缆块是否安装、清理完毕。

3.所有电缆支架是否已按规范施工完毕。

4.配电间的土建工程是否全部完工。

5.配电屏柜是否已按要求安装就位。

6.电缆是否已按设计型号数量供应到位。

三．电缆敷设施工程序施工准备电缆检查电缆敷设电缆挂牌标识电缆中间头电缆头制作电缆验收。

1.电缆敷设人员组织主管：郑树其分管：方学文施工技术员：朱伟强施工人员：电工班组12人配合民工30人起重工2 人其它人员4人2.电缆敷设材料、机具准备放线架2套绞磨2台导向滑轮4台电缆导向轮30台钢丝绳6×19 Ф15 240米钢丝网套大号2套铁丝8号20Kg钢丝12# 10Kg对讲机1对电工常用工具2套电缆头制作用料3.电缆检查下料电缆到货后，应对电缆进行绝缘检查验收，记录每盘电缆到货的规格型号和长度并对照各主回路应放电缆的需要长度，决定在哪盘电缆上下料，现将部分主回路电缆规格型号、长度分列如下：21DP-员工宿舍DLDPG 3（3×150+2×70）3×118m32DP-员工宿舍ZMDPG 2（4×150+1×70）2×120 m39DP-员工宿舍ZSMX 1（3×50+2×16）110m21DP-服务中心3DP 3（3×150+2×70）3×224 m33DP-服务中心1DP 2（4×150+1×70）2×214 m 39DP-服务中心5DP 3×50+2×16 223 m 27DP-联排别墅1-3# 4×150+1×70 263 m4-5# 4×95+1×50 236 m6-7# 4×95+1×50 291 m 28DP-联排别墅8-9# 4×95+1×50 457m10-12# 4×150+1×70 411 m13-15# 4×150+1×70 562 m 29DP-联排别墅16-17# 4X95+1×50 492 m18-19# 4×95+1×50 438 m20-22# 4×150+1×70 460 m备电9（3×50+2×16）30DP垂钓别墅23-25# 4×35+1×16 622 m26-28# 4×35+1×16 543 m29-31# 4×35-1×16 460 m备电3（3X25+2X10）31DP-高级别墅32-33# 4×35+1×1634-35# 4×35+1×16备电2（3×35+2×10）17DP-中心水面循环泵1-2# ZXB 2（3×35+2×10）44DP-联排垂钓池塘照明（4×16+1×16）×5（4×6+1×4）×245DP-服务中心、高级大门室外照明（4X6+1X4）X2（4X10+1X6）X54.电缆敷设根据设计图纸和现场实际情况对电缆敷设线路的走向和管井进行编号，并用油漆在相应的管井盖板上标识清楚，绘制出电缆管沟通、管井的平面布置图和电缆支架、管井电缆管块管孔的电缆布置示意图，并明确列出每个主回路电缆的起止位置，电缆规格、型号、数量、电缆走向的管井编号顺序和电缆到货情况（见附录图表）。

电缆敷设工程作业指导书
1、介绍
电缆敷设工程是由电缆安装、电缆缆检、电缆测试等组成，是安装电
缆的专业工程，在建筑结构、电力系统等结构和设施中，电缆经过敷设在
指定的位置，将需要传送的信号或电能信号传送到指定的终端，以实现发电、配电、控制、调度等功能。

2、敷设前准备
2.1钢丝型电缆敷设前先必须检查电缆外观，看是否有外部破损痕迹，焊接处是否正确，电缆的颜色、型号、规格、尺寸等是否符合要求，并要
求进行真空凝结试验，以确保其质量符合要求。

2.2敷设前，应该先准备好电缆的敷设材料，包括电缆槽、路线标志、支架、支架配件和工具等。

2.3检查好敷设工程所使用的电缆、槽等设备及配套设施。

3、电缆敷设作业
3.1须在规定的敷设路线上，将电缆按安装图纸要求和电缆施工技术
规程的敷设规定安装在指定的位置，并检查电缆的安装情况，如果电缆需
要穿插，则须将电缆穿插于不同器件。

3.2电缆敷设时，须按要求将电缆安装在支架上，相邻电缆之间的间
隙不能过小，一般不低于电缆直径的2倍以上，以防止产生电磁影响。

电缆敷设作业指导书
一、电缆敷设作业的前期准备
1、检查工地安全情况：要确保电缆敷设作业的施工地点安全，符合
施工规定间断作业，在施工前要做好安全防护措施，及时发现潜在安全问题，提前为施工做好准备。

2、检查施工条件：要确保电缆敷设施工的施工条件良好，首先要了
解工程结构及敷设环境，确定安装位置，然后根据工程实际情况确定施工
要求及施工准备，确定施工方案，并书面登记。

3、准备施工工具：要检查维护工具、设备和电缆的质量，并根据实
际情况准备工具，如果可行，应使用防震装置等进行施工，以减少施工过
程中损坏电缆的可能性。

4、预排电缆：根据施工要求，将电缆经过细节认真安排，将其置于
预定位置，如横放垫好，不弯曲或拉伸，以利于施工。

二、电缆敷设作业的施工过程
1、剪断挖掘：根据实际情况，在电缆敷设路线上确定需要施工区域，然后按规定挖掘沟槽，将其挖掘成指定深度宽度，以便敷设电缆的施工。

2、敷设电缆：将电缆放入沟槽，支撑好，尽量满足施工要求，垫好
底座，检查电缆是否夹紧，确保其质量，然后在沟槽内垫好砂浆或混凝土，剔除杂质。

电缆施工作业指导书审批意见表目录一、工程概况1.总述2工程概况3新建线路走经图4工程特点5电缆特性6电缆型号7电缆敷设要求8电缆接地9排管10顶管11电缆通风，防火12竣工试验13注意事项14通讯部分二、施工方案1、组织措施1）项目部组织机构2）项目部职责3）人员安排及任务4)工期及施工进度计划2、技术措施1）材料准备2）通讯准备3）主要工序施工方法4）材料进场检验5）电缆顶管6）电缆敷设7）光缆敷设技术措施8）电缆沟敷设9）电缆隧道敷设10）电缆直埋11）电缆排管敷设3、安全文明施工措施4、电缆沟道敷设危险的分析与控制安全措施1）高处坠落2）高空落物3）烫伤，烧伤4）机械损伤5）触电6）挤伤，砸伤7）钢丝绳断裂8）现场勘察不清9）任务不清10）人员安排不当11）违反监护制度12）违反现场作业纪律13）擅自改变现场安全措施14）穿越围栏15）工作不协调16）交通安全17）交通伤害5、主要设备及工器具一、工程概况1．总述1.1设计依据1.1.1llOkV输变电工程（线路工程）初步设计。

1.1.2电力沟道平面图、断面图。

1.2设计范围1.2.1电缆部分本体设计1.2.2编制工程预算书1.3依据的主要规程、规范及文件《电力工程电缆设计规范》 ( GB 50217-2007)《高压电缆选用导则》 ( DL 401. 1991)《城市电力电缆线路设计技术规定》 (DL/T5221-2005)《交流电气装置的过电压保护和绝缘配合》 ( DL/T 620-1997)2、工程概况：新建110kVXXXT接-XXX线路起始于110kVXXX站内沣河出线构架下方新建电缆支架，最终接入新建110kVXXXGIS室，本次新建110kV线路为单回路架空电缆混合线路，线路走径长度8.41km（其中架空4.11km电缆4.33km。

共新建钢管杆2基，本次导电缆采用YJLW02-64/110kV-1×630mm2型铜芯交联聚乙烯绝缘皱纹铝护套聚氯乙烯外护套电力电缆新建110kVXXXT接-XXX线路工程，本线路起始于110kV沣都沣肖双回线路XXX26#小号侧10米位置处T接XXX，接入新建110kVXXXGIS室，本次新建110kV 线路为单回路架空电缆混合线路，线路走径长度10.08km（其中架空0.15km，电缆10.07km），电缆采用YJLW02-64/110-1×630mm2型铜芯交联聚乙烯绝缘皱纹铝护套电力电缆，新建单回电缆线路走径长约10.07km，其中电缆上终端杆0.02km，新建埋管敷设0.1m（￠175×4m水泥管×4根），市政规划电缆沟道敷设9.9km，变电站沟道敷设0.05km；新建中间接头井20座。

电缆敷设作业指导书1.目的为了加强过程控制，提高施工人员的技术水平，确保电缆敷设工程施工质量，指导作业施工，特制订本作业指导书。

2.适用范围本作业指导书适用于工业与民用建筑电缆敷设施工。

3.编制依据GB50303-2015 《建筑电气工程施工质量验收规范》GB50168-2006 《电气装置安装工程电缆线路施工及验收规范》、国标《电缆敷设》GB50397-2007《冶金电气设备工程安装验收规范》企业标准 Q/BYJ22-2003 《电气工程安装规范》4.过程控制4.1.人员资格参与本过程施工的主要人员必须是电工，应持“电工作业安全操作证”上岗；卷扬机、牵引机操作人员应经过专业培训并经考核合格。

4.2.机械、机具、设备吊车、汽车、电缆输送机、电缆牵引机、钢丝绳、电缆放线架、钢轴、千斤顶、托辊、定滑轮、断线钳、钢锯、波纹管、皮尺、对讲机、直通电话、广播。

4.3.作业条件4.3.1.电缆通道畅通；通道上的积水、杂物等清理干净。

4.3.2.电缆桥架、走线架、电线管都已施工完毕并且经监理验收合格，被敷设电缆两端的设备已就位（或者安装位置已经明确）。

4.3.3.地下室、隧道等内的照明、通风、排水良好；对于直埋电缆，所挖电缆沟深度应符合设计要求。

4.4.材料4.4.1.所敷设的电缆应有合格证、质保书。

4.4.2.校对电缆型号、规格与设计是否相符，查看电缆有无扭曲，表面有无划伤。

4.5.人工敷设电缆的工艺、操作要领4.5.1.熟悉图纸，根据要敷设的电缆长度、根数合理选用某一盘电缆，尽量减少接头，降低损耗。

4.5.2.敷设电缆应采用电缆放线架，严禁倒盘敷设电缆；电缆放线架高度、钢轴的强度与电缆盘大小与重量相适应，并有制动措施。

架盘两端高度一致，对于较重的盘需用千斤顶或活动吊车架盘，电缆盘方向正确，电缆应从盘的上端引出，不应使电缆在支架上及地面上摩擦拖拉（见图1）。

弯处要专人把守；对于地形复杂区域，应派专人监护，防止电缆滑落，并注意不让电缆护层受损；敷设时统一指挥，步调一致。
