第5章标量处理机(5.7) 超标量超流水处理机

yangruioot@
计算机科学与技术
超标量处理机的结构

超标量处理机至少具有两套或者两条以上完整的指令执行部件。高性能的超标量处理机通常还设置一个先行指令窗口：能够从指令Cache中预取多条指令能够对窗口内的指令进行数据相关性分析和功能部件冲突的检测窗口的大小：一般为2至8条指令
yangruioot@
计算机科学与技术
实际指令级并行度与理论指令级并行度的关系

当横坐标给出的理论指令级并行度比较低时，处理机的实际指令级并行度的提高比较快。当理论指令级并行度进一步增加时，处理机实际指令级并行度提高的速度越来越慢。在实际设计超标量、超流水线、超标量超流水线处理机的指令级并行度时要适当，否则，有可能造成花费了大量的硬件，但实际上处理机所能达到的指令级并行度并不高。目前，一般认为，m 和 n 都不要超过4。
多条无数据相关和控制相关的指令在单发射处理机中的时空图如图
度为1
部件写结果执行译码取指 0 1 1 1 2 2 1 2 3 3 1 2 3 4 4 2 3 4 5 5 3 4 5 6 6 4 5 6 7 7 5 6 7 8 8 6 7 8 9 9 7 8 9 10 10 8 9 10 11 11 9 10 11 12 12 13 14 15 10 11 12 11 12 12
写结果
图 5 44 超标量超流水线时空图
在一台指令并行度为（m， n）的超标量超流水线处理机上，连续执行没有相关的N条指令的所需要的时间为：
T ( m, n ) ( k N m ) t nm
执行译码取指
超标量超流水线处理机相对于单流水线普通标量处理机的加速比为：

流水线技术-标量流水部分(ppt 179页)

访存
写回
s4
s5
22.10.2019
13
流水处理的时空图
22.10.2019
14
流水处理机的基本结构
22.10.2019
15
• 如果每个流水段的延迟时间(通过时间)均为Δts，锁定时间为Δtl，则每功能段的处理时间Δti为：
• Δti＝ Δts＋Δtl
• 流水处理机的最高工作频率为：
1
ts tl
i2
22.10.2019
7
执行时间不等时的一次重叠工作方式
分析k
执行k 分析k+1
执行k+1 分析k+2 执行k+2
分析k+3
执行k+3
22.10.2019
8
3. 先行控制方式
• 先行控制方式的基本思想: • 通过设置先行读数栈,先行操作栈,后行写数
栈等,使分析部件和执行部件能够分别连续不断地分析和执行指令。
• 输出端的任务流出与输入端的任务流入顺序不完全相同。
• 在乱序流动流水线中，当某任务阻塞时，后面的任务可绕过它继续流动。
22.10.2019
30
6. Pentium的流水技术
• 在Pentium CPU内部有两个ALU，分别对应两条流水线U和V （80486只有一条流水线），U流水线执行整数和浮点数指令；V流水线执行整数指令，以及交换寄存器的内容。所以， Pentium能在每个时钟周期内执行两条整数运算指令，或在每个时钟周期内执行一条浮点数运算指令。
• 设各阶段周期均为t0，则执行n条指令共需
• T＝nt0＋2t0＝(n＋2)t0
• 重叠方式缩短了程序的执行时间，提高了功能部件的利用率，但需增加硬件支持。

第5章标量处理机(5.4,5.5,5.6)流水线的冲突MIPS流水线素材

ALU
ALU
DSUB R4，R1，R5
IM
Reg
DM
Reg
ALU
XOR R6，R1，R7
计算机科学与技术系 yangruioot@
对于在一个时钟周期内同一寄存器堆进行操作，在时钟的前半部分进行写寄存器的操作，后半部分进行读寄存器的操作。
计算机科学与技术系 yangruioot@
如何解决对同一寄存器的访问冲突？
把写操作安排在时钟周期的前半拍完成，

每一个周期作为一个流水段；
在各段之间加上锁存器（流水寄存器）。
IF 段 IM
ID 段 Reg
EX 段
MEM 段 DM
WB 段 Reg
流水寄存器
计算机科学与技术系 yangruioot@
ALU
流水寄存器保证了流水线中不同段的指令不会相互影响。每个时钟周期结束之后，该段的所有执行结果都保存在流水段寄存器中，在下一个时钟周期开始作为下一个段的输入。
采用定向技术消除上例中的相关 DSUB操作是在DADD操作产生了结果之后才使
用该结果的，考虑将DADD的结果从EX/MEM寄存器移到DSUB需要的地方，也就是ALU的输入锁存器，则不需要引入停顿。
计算机科学与技术系
yangruioot@
时间（时钟周期） 1 DADD R1，R2，R3 IM 2 Reg 3 4 DM 5 Reg 6
计算机科学与技术系
yangruioot@
时间（时钟周期） 1 load M 2 Reg 3 4 M 5 Reg 6 7 8
ALU
ALU
指令 i+1
M
Reg
M
Reg
ALU
指令 i+2

第5章-计算机系统结构(第五版)李学干

时供运算用。这样，“执行k”与“分析k+1”访问通用寄存器
组的时间关系如图5 - 9所示。
第5章标量处理机
图5-9
“执行k”、“分析k+1”重叠时，访问通用寄存器组的时间关系
第5章标量处理机
如果在运算器的输出到B或C输入之间增设“相关专用通路”，如图5 - 10 所示，则在发生L1或L2相关时，接通相应的相关专用通路，“执行k”时就可以在将运算结果送入通用
出机构的具体逻辑组成。而对B一次相关，则除此之外，还
需再推后一个“执行”周期，如图5 - 12(b)所示。由于B相关的概率并不是很低，增设B相关专用通路是值
得的，办法如图5 - 13所示。
第5章标量处理机
图 5 – 12 B (a) B二次相关的推后处理； (b) B一次相关的推后处理
第5章标量处理机
图 5 - 13
B相关专用通路法
第5章标量处理机
5.2 流水方
5.2.1
1. “分析k+1”与“执行k”的一次重叠是把指令的解释过程分解成“分析”与“执行”两个子过程，在独立的分析部件和执行部件上时间重叠地进行。若“分析”与“执行”子过程都需要Δt1的时间，如图5 - 14所示，则一条指令的解释
间关系。
第5章标量处理机
图 5 - 4 第k条指令和第k+1条指令的时间关系
第5章标量处理机
5.1.2
1.
当第k条指令是条件转移且转移成功时，传统做法与延迟转移做法的比较如图5 - 5所示。
第5章标量处理机
图 5 - 5 当第k条指令是条件转移且转移成功时， (a) 条件转移成功时成了顺序解释； (b) 采用延迟转移，条件转移成功时，仍保持重叠

流水线技术向量处理机.ppt

量加法部件的启动需要6个时钟周期，向量寄存器长度MVL＝64，那么对n个向量元素进行DAXPY
表达式计算所需的时钟周期数为：

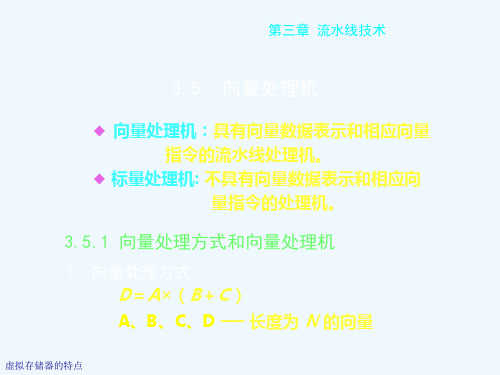

3.5 向量处理机
n × (T Tn = loop + Tstart) + mn MVL n n = × (15+12+12+ 6 +12) + 4n = 64 64
×57+ 4n
(3) 分组(纵横)处理方式
把向量分成长度为某个固定值的若干组，组内按纵向方式处理，依次处理各组。每组内：相关：１次
功能切换：２次
虚拟存储器的特点
3.5 向量处理机
虚拟存储器的特点
对处理机结构的要求：寄存器-寄存器型操作的运算流水线。
举例
虚拟存储器的特点
3.5 向量处理机
2. 向量处理机的速度评价方法
引入到向量执行过程的结果。
虚拟存储器的特点
虚拟存储器的特点
3.5 向量处理机
例 3.7 对上述向量运算 D=A*(B+C) ，若向量长度N≤64 ，向量元素为浮点数，则在 B 、 C取到 V0、V1后，就可用以下三条向量指令求解：（1） V3←存储器(访存，载入A) （2） V2←V0＋V1(浮点加) （3） V4←V2*V3(浮点乘，存D) 解：链接过程如图3.44所示：
SV
Ry，V4
3.5 向量处理机
解：第一编队：LV 第二编队：MULTSV； LV 第三编队：ADDV 第四编队：SV

一个编队内所有向量指令执行完毕所需要的时间为：
i Tc ij = max[Tstart + n]Tclk j
i = (Tstart + n)Tclk

第五章标量处理机(2)

2020/2/6
第五章标量处理机
第7 页
5.3 超标量与超流水处理机
Motolora公司的MC88110处理机，IBM公司的Power 6000处理机等每个时钟周期都发射两条指令；美国德州仪器公司（TI）为SUN公司生产SuperSPARC处理机每个时钟周期发射三条指令。（3）超标量处理机指令调度要解决的问题 ·数据相关 ·控制相关 ·功能部件冲突
2．条件转移造成的损失，超流水线处理机要比超标量处理机大。
3．在指令执行过程中的每一个功能段，超标量处理机都重复设置有多个相同的指令执行部件，而超流水线处理机只是把同一个指令执行部件分解为多个流水级。
2020/2/6
第五章标量处理机
第23 页
5.3 超标量与超流水处理机
因此，超标量处理机指令执行部件的冲突要比超流水线处理机小。
R4000的指令流水线有8级，流水线操作如下图所示。R4000采用超流水线结构，取指令和访问数据都要跨越两个流水级；实际上，每个时钟周期包含两个流水级，处理器取第一条指令（IF）和取第二条指令（IS）
2020/2/6
第五章标量处理机
第17 页
两个流水级都要访问指令Cache，这两个流水级为一个
2020/2/6
第五章标量处理机
第16 页
5.3 超标量与超流水处理机
3．典型结构
在早期生产的计算机中，巨型计算机CRAY-1和大型计算机CDC－7600属于超流水线处理机，其指令级并行度n=3。在目前大量使用的微处理器中，只有SGI 公司的MIPS（microprocessor without Interlocked piped stages）系列处理机属于超流水线处理机。MIPS是除 Intel公司的X86系列微处理器之外，生产量最大的一种微处理器。MIPS系列的微处理器主要有R2000、R3000、 R4000、R5000和最近刚投放市场的R10000等几种。

第05章标量处理机eng

@central south university
余腊生版权所有，违者必究
2019/1/26
5-2
Superscalar
• Avoid structural hazards - use different functional units, make up to 1 memory reference combined
– Maintaining precise exceptions is difficult because an integer operation may have already completed – Hardware must detect these problems (and quickly) @central south university
– RAW hazards could exist between the two instructions issued at the same time – There are new potential WAW and WAR hazards – We need to have twice as many register reads and writes as before, our register file must be expanded to accommodate this
– While a superscalar can issue any combination of instructions, for simplicity, we will concentrate on a 2 instruction superscalar for MIPS where
• one instruction will be an integer operation • and the other, if available will be a floating point operation

计算机系统结构标量处理机PPT课件

第13页/共215页
处理机结构（续）
• 5.存在的主要问题： ① 计算机指令系统复杂，各类指令“分析”和“执行”的时间相差很大，分析指令和执行指令常常相互等待，造成部件的浪费。
② 分析k+1操作所需要的操作数正好是执行k的结果，不能重叠执行，发生数据相关，还有控制相关，变址相关。
③ 转移或转子程序指令时，程序的执行过程不是顺序的，先行指令缓冲栈中预取指令和分析的下一条指令都可能要作废。
n
执行i
执行i
i 1
i 1
第16页/共215页
先行缓冲栈
• 设置先行缓冲栈的目的：使指令分析器和指令执行部件能够独立工作。 • 1.先行指令缓冲栈：
• 处于主存储器与指令分析器之间。 • 用它来平滑主存储器取指令和指令分析器使用指令之间的速度差异。
• RR型指令，不必处理，直接送先行缓冲栈。 • RS型指令，主存有效地址送先行读数栈，用该先行读数栈的寄存器编号
•重叠部分，无论谁先结束，都不能提前执行下一条指令，需要等待。 •无论任何时刻，在指令分析部件和指令执行部件内都只有相邻的两条指令重叠执行，处理机只需要设置一套指令分析部件，——指令控制器；一套指令执行部件，——运算控制器和运算器。控制方式简单。 •所需要时间为T=（1+n）t
2021/6/20
• 流水线技术。 • 处理机中设置多个独立的功能部件，如浮点运算器，定点运算器，访存部件等。 • 超长指令技术。
2021/6/20
第1页/共215页
5.1 先行控制技术
• 先行控制技术的关键是采用缓冲技术和预处理技术，以及两者都采用，通过对指令流和数据流的预处理和缓冲，能够尽量使指令分析器和指令执行部件独立工作并始终处于忙碌状态。

第05章标量处理机eng3 共106页

@central south university 余腊生版权所有，违者必究
2019/7/27
5-13
超标量流水线处理机
• 2 无序发射
• 为实现无序发射，就必须在流水线的译码段和执行段之间建立紧密的联系。一种常用的方法是使用指令窗口，它实质上是一个缓冲栈。当处理器译码一条指令后就将它放入指令窗口，只要缓冲器不满，就继续取和译码后续的指令。指令由指令窗口发射到执行段。只要满足两个条件：1.指令所需的功能部件是可用的，2.无相关性阻碍这条指令的执行，那么这条指令即可发射出去，与取指或译码的顺序无关。
• Multiple-issue processors come in two kinds:
– Superscalars
• use static and/or dynamic scheduling mechanisms and multiple functional units to issue more than 1 instruction at a time
而将后面无相关性的指令提前发射，即不按程序原有次序发射指令，称之为无序发射(out-oforder issue)。类似地，指令的完成也有按序完成和无序完成之分。一般而言，无序发射总导致无序完成。
@central south university 余腊生版权所有，违者必究
2019/7/27
5-7
超标量流水线处理机
• 超标量流水线共有3种调度策略：1.按序发射按序完成；2.按序发射无序完成；3. 无序发射无序完成。无论哪种调度策略，都要保证程序运行的最终结果是正确的 .
@central south university 余腊生版权所有，违者必究

5-超标量超流水线

12／46
5.5 超标量处理机
单发射处理机的指令流水线
取指令指令译码执行指令 EX 写回结果
FA1 FA2 FA3 浮点加法部件
来自指令 Cache
IF
ID
MD1 MD2 MD3 乘除法部件 AL 定点算术逻辑部件 LS 取数存数部件
WR
通用寄存器后行写数栈
13／46
5.5 超标量处理机
同时发射两条指令的多发射处理机的指令流水线
9／46
5.5 超标量处理机
5.5.2 单发射与多发射 1.单发射处理机：
（P323） P323）
每个周期只取一条指令、只译码一条指令，只执行一条指令，只写回一个运算结果。取指令部件和指令译码部件各设置一套；只设置一个多功能操作部件或设置多个独立的操作部件；操作部件中可以采用流水线结构，也可以不采用流水线结构。目标是每个时钟周期平均执行一条指令，ILP的期望值为1。
parallelism
7／46
5.5 超标量处理机
典型超标量处理机的结构：典型超标量处理机的结构：
整数部件整数部件位操作浮点加乘法部件除法部件图形部件图形部件
内部总线
读数／读数／存数部件
通用寄存器堆
扩展寄存器堆
目标指令
指令分配／指令分配／转移部件
Cache（8KB 数据 Cache（8KB）
I5 IF1 I6 IF2
指令
IF：取指令，ID：指令译码，数存数，FA：浮点加减法运算， IF：取指令，ID：指令译码，LS 取数存数，FA：浮点加减法运算， MD：乘除法运算，AL： WR： MD：乘除法运算，AL：定点算术逻辑运算 WR：写回运算结果

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2019/8/20
第五章标量处理机
第14 页
5.1 先行控制技术
２．条件转移
在采用先行控制方式的处理机中，条件转移对程序执行速度造成的影响很大。先行控制部件的缓冲深度越深，造成的速度损失也可能越大。
b．超标量技术；
c．VLIW；
5.1 先行控制技术 5.2 流水线处理机 5.3 超标量与超流水处理机
2019/8/20
第五章标量处理机
第1 页
5.1 先行控制技术
一、指令的重叠执行设一条指令的执行分成三个阶段：取指、分析和执
行，且每个阶段的执行时间都为n。则，可有下面的三种执行方式： 1．顺序执行 2．一次重叠 3．二次重叠（如图5.2所示,p.254）
2019/8/20
第五章标量处理机
第10 页
5.1 先行控制技术
2019/8/20
第五章标量处理机
第11 页
5.1 先行控制技术
四、控制相关
控制相关是指因为程序的执行方向可能被改变而引起的相关。可能改变程序执行方向的指令通常有无条件转移、一般条件转移、复合条件转移、子程序调用、中断等。有些资料上把上一节中介绍的数据相关称为局部相关，而把本节将要介绍的控制相关称为全局相关。这是因为数据相关影响到的仅仅是本条指令附近的少数几条指令，而控制相关影响的范围要大得多，它可能引起程序执行方向的改变。
相关：所谓相关（correlation）是指在一段程序的相近指令之间有某种关系，这种关系可能影响指令的重叠执行。通常，把相关分为两大类。
数据相关：在执行本条指令的过程中，如果用到的指令、操作数、变址偏移量等正好是前面指令的执行结果，则必须等待前面的指令执行完成，并把结果写到生存或通用寄存器中之后，本条指令才能开始执行，这种相关称为数据相关。
部作废，指令分析器要等待一个“取指令L”周期之后
才
2019/8/20
第五章标量处理机
第13 页
5.1 先行控制技术
能开始“分析L”。如果转移的距离比较近，有可能指令 L已经被取到了指令缓冲践中。这时，只要作废先行指令缓冲栈中的部分指令，即作废从k+2到L-1之间的所有指令。指令分析器在完成“分析k+1”之后，可以接着进行 “分析L”，即指令分析器仍然可以不停顿地连续工作。
3．通用寄存器数据相关
例如：k: add ax ,bx
k+1: mov cx, ax
在现代计算机中，该类相关发生很多。
解决方法：①推后分析法——降低运算速度为代价解决
Байду номын сангаас
寄存器相关
所示）。
②设置专用数据通路（如图5.15
4．变址相关
例如： k: ADD BX，AX
k+1: MOV CX，[BX]
解决方法：推后分析法和设置专用数据通路
无条件转移指令和一般条件转移指令可以在指令分析器就执行完成，不需要送入先行操作栈和指令执行部件。因此，通常把这种指令称为“吸收型”指令。
1. 无条件转移——为简单起见，只讨论向后转移。
2019/8/20
第五章标量处理机
第12 页
5.1 先行控制技术
无条件转移指令在程序中的使用情况一般如下：
k：
控制相关：控制相关是指由条件分支指令、转子程序指令、中断等引起的相关。
2019/8/20
第五章标量处理机
第7 页
5.1 先行控制技术
解决数据相关的一般方法： ①推后分析法 ②设置专用路径
1．指令相关例如： k: STORE R1, k+1 k+1: … 在流水线或采用先行控制技术的处理机中，指令相关严重影响效率。解决方法：运行中不能修改指令。
k＋1： JMP L
…
…
L：
…
无条件转移指令一般能够在指令分析器中就执行完成，形成转移地址L同时送入先行程序计数器PC1；和现行程序计数器PC中，指令缓冲栈按照PC1的指示重新开始向存储控制器申请取指令。
如下图所示,如果转移距离比较远，指令L不在先行
指令缓冲栈中，则要将先行指令缓冲栈中的所有指令全
第五章标量处理机
1．标量处理机：只有标量数据表示和标量指令系统的处
理机称为标量处理机。标量处理机是一种最通用，也是使用最普遍的处理机。
2．标量处理机中提高指令执行速度的主要途径有：
①提高主频；②缩短CPI——设计更好的算法和功能部件；③指令级并行——主要方法，又可分为：
a．流水线技术和超流水线技术；
例如将M型指令（如MOV AX，[0001]）转换为R型指令，具体过程如下：
a)将主存地址0001通知先行读数栈，同时用先行读数栈的寄存器编号代替0001主存地址，预处理后的指令进入先行操作栈。
b)对于R型指令，不需任何处理，直接进入先行操作栈。因此，先行操作栈在指令分析器和运算器之间提供缓冲。
（3）先行读数栈（4）后行写数栈——如果指令有要写回主存的数据，先
写到后行写数栈，指令继续执行。后行写数栈能在主存有空闲时，再写入主存。
2019/8/20
第五章标量处理机
第6 页
5.1 先行控制技术
先行控制技术和和指令的重叠执行方式有不同：在指令分析器和运算器执行的两条指令可能不相邻！
三、数据相关
1．采用先行控制技术的处理机结构
2019/8/20
第五章标量处理机
第4 页
5.1 先行控制技术
2．四个先行缓冲栈（1）先行指令缓冲栈——缓冲主存和指令分析器（2）先行操作栈——存放经过指令分析器预处理后的指
令。这种预处理内容很多。
2019/8/20
第五章标量处理机
第5 页
5.1 先行控制技术
2．主存操作数相关例如：k: add [0001],ax k+1: mov bx, [0001]
2019/8/20
第五章标量处理机
第8 页
5.1 先行控制技术
在现代计算机中，中间结果一般写入寄存器，所以该类相关发生不多。解决方法：推后分析法。
2019/8/20
第五章标量处理机
第9 页
5.1 先行控制技术
2019/8/20
第五章标量处理机
第2 页
5.1 先行控制技术
2019/8/20
第五章标量处理机
第3 页
5.1 先行控制技术
二、先行控制技术上面的处理存在两个问题：问题一：在上面的讨论中有一个重要假设：每个阶段的执行时间都为n。如果不等，则有些阶段会出现空闲。问题二：主存访问冲突。例如，取指令k+1时，正在分析指令k，而分析指令k时可能也需要取操作数！要解决上述问题，必须采用先行控制技术。先行控制技术的关键是缓冲技术和预处理技术。
