武汉华能阳光电气有限公司10kv并联电容器规范书1产品总则1.1 如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“ 对规范书的意见和与规范书的差异” 为标题的专门章节加以详细描述。
本规范书的条款，除了用“ 宜” 字表述的条款外，一律不接受低于本技术规范书条款的差异。
1.2本规范书适用于 10kV 并联电容器成套装置，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.3需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.4 本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
武汉华能阳光电气有限公司1.5 供方须执行现行国家标准和行业标准。
应遵循的主要标准如下 :GB 4208-1984 外壳防护等级的分类GB 6915-1986 高原电力电容器GB 11024-1989 高电压并联电容器耐久性试验GB 11025-1989 并联电容器用内部熔丝和内部过压力隔离器GB 763-1990 交流高压电器在长期工作时的发热GB/T5582-1993 高压电力设备外绝缘污秽等级GB 50060-1992 3 ～ 110kV 高压配电装置设计规范GB 15116.5-1994 交流高压熔断器并联电容器外保护用熔断器GB 50227-1995 并联电容器装置设计规范GB.311.1—1997 高压输变电设备的绝缘配合DL 402-1991 交流高压断路器订货技术条件DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件武汉华能阳光电气有限公司DL 462-1992 高压并联电容器用串联电抗器订货技术条件DL 5014-1992 330 ～ 500kV 变电所无功补偿装置设计技术规定DL/T 604-1996 高压并联电容器装置订货技术条件GB/T 6919-1997 湿热带电力电容器GB/T 16927.2 ～ GB/T 16927.6-1997 高电压试验技术DL/T 628-1997 集合式高压并联电容器订货技术条件DL/T 653-1998 高压并联电容器用放电线圈订货技术条件DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则JB/T 8958-1999 自愈式高电压并联电容器DL/T 840-2003 高压并联电容器使用技术条件ZBK48003-1987 并联电容器电气试验规范Q/GXD 126.01-2004 电力设备交接和预防性试验规程（广西电力有限公司企业标准）上述标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
XX35kV电网调整工程IOkV框架式电容补偿装置技术要求XX市XX工程设计咨询有限责任公司二O二X年X月E-maikXIOkV户外装配式电容器装置供货一览表1.总则1.1本技术条件适用于国产IOkV电容补偿装置订货。
1.2本技术条件既可以用于具体工程项目设备招标并作为设备招标书的一部分，又可以作为具体工程项目订货技术协议的附件。
如供方采用未列入本技术条件的标准、技术服务条款，或者在工艺、材料、结构、性能参数与本文件不同的地方，以及产品所采用外购部件等，供方除在投标书中明确陈述外，双方应在订货技术协议中另作说明。
如果供方没有异议，本订货技术条件将与商务合同同时生效。
1.3本技术条件凡标明参数数值的或者提出要求的，是作为特别强调，其他未标明的均应执行相关GB、DL或IEC标准。
1.4除有特殊说明外，供方必须使用国家法定计量单位。
1.5供方提供的产品，应通过型式试验和两部鉴定，并进实际运行证明是质量优良、安全可靠的产品。
1.6提供产品的组织（供方），应是经过法定程序进行了GB/T112001标准质量体系认证的组织。
2.引用标准下列标准所包含的有关条文,通过引用而成为本技术条件的条文。
所有标准都会被修订,使用本技术条件的各方，应探讨采用下列标准最新版本的可能性。
•GB3983.2-89《高电压并联电容器》•DL/T604-1996《高压并联电容器装置订货技术条件》•GB50227-95《并联电容器装置设计规范》•DL/T653-1998《高压并联电容器用放电线圈订货技术条件》•GB10229-88《电抗器》•GB6450-86《干式电力变压器》•DL462-92《高压并联电容器用串联电抗器》3.使用环境：海拔高度：≤100Om环境温度：-25C〜+45℃风速：W35m∕s最大日温差：≤250C覆冰厚度：≤10mm抗震能力：水平加速度：0.25g垂直加速度：0.125g空气污秽程度：Hl级安装地点：户外4.技术参数要求：4.1型号：TBB-10-900-IW片散式单个电容100kVar接线型式：单星形接线开口三角电压保护单元型号：BAM型4.2额定电压：11.5/月频率：50Hz二次侧容量IOoVA4.3额定容量及数量：900kvar2台4.4电容量允许偏差：电容器组的实测电容值与额定值之差不超过额定值的5船三相之间电容量不平衡不大于2%。
10kV高压无功自动补偿装置技术标准书2015年11 月１、适用范围1.1本技术文件适用于"35千伏变电站工程〞10kV户内高压无功自动补偿成套装置的招标订货，是设备订货合同的技术条款。
1.2本技术协议书提出了对装置的功能设计、构造性能、安装等方面的技术要求。
1.3本技术协议提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的标准和标准。
供方应提供符合本技术协议和有关工业标准要求的装置。
1.4本技术协议书所使用的标准如与供方执行的标准发生矛盾时，按较高标准执行。
2、执行标准GB 311.1 高压输变电设备的绝缘配合GB/T 11024 标称电压1kV以上交流电力系统用并联电容器GB/T 5582 高电压电力设备外绝缘污秽等级GB 50227 并联电容器装置设计标准GB 50060 3～110kV高压配电装置设计标准GB/T 16927.1～16927.2 高电压试验技术GB 50260 电力设施抗震设计标准GB 7354 局部放电测量GB 15166.5 交流高压熔断器并联电容器外保护用熔断器GB 11032 交流无间隙金属氧化物避雷器GB 1208 电流互感器GB 8287 高压支柱瓷绝缘子DL/T 604 高压并联电容器装置订货技术条件DL/T 442 高压并联电容器单台保护用熔断器订货技术条件DL/T 840 高压并联电容器使用技术条件DL/T 653 高压并联电容器用放电线圈订货技术条件DL/T 462 高压并联电容器用串联电抗器订货技术条件DL/T 620 交流电气装置的过电压保护和绝缘配合DL/T 584 3~110kV电网继电保护装置运行整定规程IEC标准 "IEC871-87"GB3983.2-89 "高压并联电容器"SDJ25-85 "并联电容器装置设计技术规程"DL/T604-1996 "高压并联电容器装置订货技术条件"GB50227-95 "并联电容器装置设计标准"JB11025-89 "高压并联电容器用内部熔丝及内部过压力隔离器"3.工程环境及工程概况3.1工程环境：周围空气温度最高温度: +41.8 ℃最低温度: -36.8 ℃最大日温差: 25 K海拔高度：≤1000 m环境相对湿度：日平均不大于95%，月平均不大于90%地震烈度： 7 度污秽等级： IV级凝露爬距：＞31mm/kV(最高运行线电压)3.2工程系统概况：3.2.1系统标称电压：10kV3.2.2系统最高电压：12kV3.2.3系统额定频率：50Hz3.2.4系统中性点接地方式： 35千伏不接地，10千伏经接地变接地3.2.5安装地点：户内4．主要设备供货清单(下表为单套配置，共2套)5.1整体要求：1、设备名称：10kV户内无功自动补偿装置 2套〔单套容量4800kvar〕。
10K V磁控式动态无功补偿成套装置技术规格书2 动态无功补偿装置监控系统技术要求装置具备电气量测量、通信，控制调节、闭锁报警、计算分析、数据记录、显示打印等功能。
2.1 功能要求（1）通信功能装置具备多路信息通道（串口和数据口）与变电站监控系统或其它自动化系统通信，装置有调度数据网接口设备；可采用Modbus规约。
（2）闭锁与报警装置考虑的主要闭锁条件有：装置（电容器）保护动作、PT断线、系统电压异常、装置故障、远动信号指令或手动闭锁等。
例如：设备故障，闭锁该对象的控制指令，发报警信号。
闭锁和报警需手工解除。
低压侧母线零序电压越限时，闭锁该段母线上电容器的投切指令，发报警信号。
当零序电压正常时自动延时解除闭锁和报警。
（3）装置自检异常时闭锁所有控制指令，发报警信号。
闭锁和报警需手工解除。
（4）母线电压不合格，装置发越限报警信号，电压恢复正常时自动解除报警。
（5）历史数据保存系统设有历史数据库，能将组态数据，参数设置、调节过程进行保存。
可保存三至六个月的数据。
（6）人机界面系统具有良好的人机界面，能实时显示系统各种采集数据，并能以曲线、棒图等方式显示数据。
能查询打印系统保存的历史信息。
*（7）控制功能磁控电抗器控制器应具备1拖2功能，即一套控制器可以控制2台磁控电抗器运行，用在控制单个磁控电抗器的系统中，可以实现控制器的备用。
2.2 性能要求2.2.1 成套装置能实现自动检测、远方手动投切和现场手动投切，各种方式之间有可靠的闭锁，防止发生事故。
检测、控制均可实现完全自动可实现无人值守。
2.2.2 成套装置功能（1）现场参数设置功能具有供值班员使用的参数设置功能，所有设置的内容可保存十年以上而不丢失，不受停电和干扰信号的影响；（2）显示功能可分别显示系统的电压、电流、功率因数、无功功率、有功功率；显示磁阀电抗器输出电流；显示相应的高压断路器的通断状态，显示各类保护动作情况及故障告警等信息。
（3）事件顺序记录当各类保护动作时，控制器将自动记录事件发生的类型、相别及动作值，事件按顺序记录，可通过液晶进行查询。

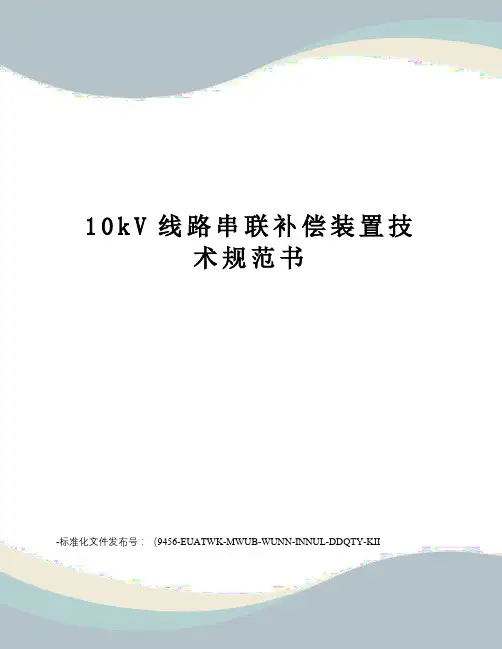

10k V线路串联补偿装置技术规范书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII物资采购技术规范10kV线路串联补偿装置技术规范书目录1技术参数响应表2项目需求部分2.1货物组件材料配置表2.2必备的备品备件、专用工具和仪器仪表供货表2.3图纸资料提交单位2.4 工程概况2.5 使用环境条件表2.6 项目单位技术差异表2.7 一次、二次及土建接口要求（扩建工程）3 投标人响应部分3.1 投标人技术偏差表3.2 销售及运行业绩表3.3 主要组部件材料表3.3 推荐的备品备件、专用工具和仪器仪表供货4 功能要求1 技术参数响应表投标人应认真逐项填写技术参数响应表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 技术参数响应表注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
2 项目需求部分2.1 单套货物组件材料配置表表2 单套货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
表4 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 项目名称：灵璧县供电公司10kV界沟108线等1条重载及低压线路加装串联无功补偿装置2.4.2 项目单位：灵璧县供电公司2.4.3 工程规模：在界沟108线安装1台串联无功补偿装置2.4.4 工程地址：2.4.5 交通、运输：公路运输2.5 使用环境条件表表5 使用环境条件表2.6 项目单位技术差异表项目单位原则上不能改动通用技术规范条款及专用技术规范固化的参数。
根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用技术规范条款有差异时，应逐项在“表6 项目单位技术差异表”中列出，并以差异表给出的参数为准。
2 动态无功补偿装置监控系统技术要求装置具备电气量测量、通信，控制调节、闭锁报警、计算分析、数据记录、显示打印等功能。
2.1 功能要求（1）通信功能装置具备多路信息通道（串口和数据口）与变电站监控系统或其它自动化系统通信，装置有调度数据网接口设备；可采用Modbus规约。
（2）闭锁与报警装置考虑的主要闭锁条件有：装置（电容器）保护动作、PT断线、系统电压异常、装置故障、远动信号指令或手动闭锁等。
例如：设备故障，闭锁该对象的控制指令，发报警信号。
闭锁和报警需手工解除。
低压侧母线零序电压越限时，闭锁该段母线上电容器的投切指令，发报警信号。
当零序电压正常时自动延时解除闭锁和报警。
（3）装置自检异常时闭锁所有控制指令，发报警信号。
闭锁和报警需手工解除。
（4）母线电压不合格，装置发越限报警信号，电压恢复正常时自动解除报警。
（5）历史数据保存系统设有历史数据库，能将组态数据，参数设置、调节过程进行保存。
可保存三至六个月的数据。
（6）人机界面系统具有良好的人机界面，能实时显示系统各种采集数据，并能以曲线、棒图等方式显示数据。
能查询打印系统保存的历史信息。
*（7）控制功能磁控电抗器控制器应具备1拖2功能，即一套控制器可以控制2台磁控电抗器运行，用在控制单个磁控电抗器的系统中，可以实现控制器的备用。
2.2 性能要求2.2.1 成套装置能实现自动检测、远方手动投切和现场手动投切，各种方式之间有可靠的闭锁，防止发生事故。
检测、控制均可实现完全自动可实现无人值守。
2.2.2 成套装置功能（1）现场参数设置功能具有供值班员使用的参数设置功能，所有设置的内容可保存十年以上而不丢失，不受停电和干扰信号的影响；（2）显示功能可分别显示系统的电压、电流、功率因数、无功功率、有功功率；显示磁阀电抗器输出电流；显示相应的高压断路器的通断状态，显示各类保护动作情况及故障告警等信息。
（3）事件顺序记录当各类保护动作时，控制器将自动记录事件发生的类型、相别及动作值，事件按顺序记录，可通过液晶进行查询。
10kv电容补偿附件⼀1、使⽤环境条件：海拔⾼度4400（5100）m 最⼤风速30m/s最⾼温度+35℃最低温度-20℃最⼤⽇温差80K最⼤相对湿度40%⽇照0.1W/cm风速0.5m/S地震烈度8污秽等级Ⅱ级3、使⽤环境3.1 环境温度：30℃3.2 最⼤⽇温差：80k3.3 最⾼⽇平均温度：25℃3.4 海拔⾼度：4200（5100）m3.5 环境相对湿度：40%3.6 运输、贮存最低湿度：80%3.7 安装⽅式：户内4、技术参数4.1 系统标准电压：10.5KV4.2 最⾼⼯作电压：12KV4.3 额定频率：50Hz4.4 电抗率：6%4.5 相数：34.6 功率因数：0.95以上5、装置设计结构⾼压动态⽆功功率补偿装置由可控硅阀控制系统、⾼压并联电容器组、⼲式铁芯电抗器、电压互感器、避雷器和附属设备组成，电容器组由可控硅阀控制系统来投切。
成套装置采⽤柜式结构，能够⾃动补偿系统⽆功功率，有显著的节能、稳压和增容效果。
⾼压SVG-10/1200kvar动态⽆功补偿装置两套。
单套设备由五⾯柜组成。
其中控制柜⼀台，阀组投切柜⼀台、电容柜三台，分成3组：容量为150、450、600kvar；投切由可控硅阀控制系统根据负载变化⾃动投切，保证补偿精度，改善系统电能质量。
6、⾼压⽆功功率补偿装置技术条件6.1 能够根据电⽹系统⽆功功率⼤⼩和电压控制要求⾃动投切与调节，不需要⼈⼯⼲预，快速动态补偿⽆功功率，提⾼系统功率因数，保证系统功率因数在0.95以上。
6.2 采⽤全数字化智能控制系统，由微机监测、智能调节。
6.3 能够快速响应，⾃动投切与调节，不需要⼈⼯⼲预。
6.4应该采⽤电容器专⽤⾼压喷逐式熔断器作为短路保护、确保设备安全运⾏。
6.5 采⽤串联电抗器，减⼩合闸涌流，保护电容器组可靠运⾏。
6.6 抑制系统谐波，保证设备正常运⾏。
6.7 结构要求设计合理，使⽤⽅便，可⼿动操作，也可与负荷同步投切，免维护运⾏。

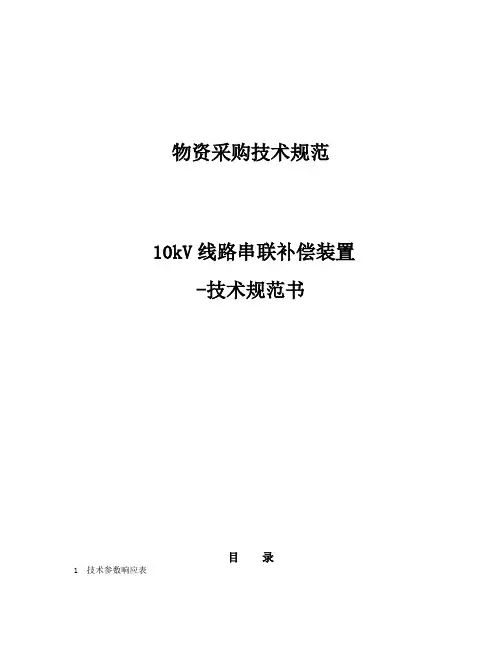

物资采购技术规范10kV线路串联补偿装置-技术规范书目录1 技术参数响应表2 项目需求部分2.1 货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位2.4 工程概况2.5 使用环境条件表2.6 项目单位技术差异表2.7 一次、二次及土建接口要求（扩建工程）3 投标人响应部分3.1 投标人技术偏差表3.2 销售及运行业绩表3.3 主要组部件材料表3.3 推荐的备品备件、专用工具和仪器仪表供货4 功能要求1 技术参数响应表投标人应认真逐项填写技术参数响应表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 技术参数响应表序号名称单位标准参数值投标人保证值一串补一次参数1 装置额定工作电压kV 10 （投标人填写）2 装置最高工作电压kV 12 （投标人填写）3 装置额定工作电流 A 200 （投标人填写）4 额定穿越容量MVA 3.6 （投标人填写）5 最大穿越容量MVA 4.7 （投标人填写）6 补偿度% 119 （投标人填写）7 装置补偿容抗Ω 4 （投标人填写）8 装置补偿电压kV 0.8 （投标人填写）9 装置补偿电容量μF 796 （投标人填写）10 装置补偿容量Mvar/每相0.16 （投标人填写）11 氧化锌组能量MJ 1.5 （投标人填写）12 装置平台对地工频耐受电压kV/1min 42 （投标人填写）13 装置对地雷电冲击耐受电压kV 75 （投标人填写）14 进出线端子间的额定工作电压kV 2 （投标人填写）15 进出线端子间的最高工作电压kV 3.0 （投标人填写）16 进出线端子间的工频耐受电压kV/1min 25 （投标人填写）17 金属封闭壳体内的爬电比距mm/kV ≥20（投标人填写）18 外露一次部分的爬电比距mm/kV ≥25 （投标人填写）19 装置外形尺寸：高×宽×深mm 1500×2200×1500（投标人填写）二快速开关参数（要求合资进口产品）①产品数量装置开关数量组1（三相一体）（投标人填写）②产品的额定参数额定电压：kV 12 （投标人填写）额定电流： A 630 （投标人填写）额定短路开断电流：kA 25 （投标人填写）关合电流（峰值）kA 63 （投标人填写）③产品的额定绝缘水平断口间工频耐受电压：kV 42 （投标人填写）端子对地之间工频耐受电压：kV 42 （投标人填写）外绝缘爬电比距：mm/kV ≦25 （投标人填写）绝缘安全指数>1.4④产品的结构要求结构形式：三相一体（投标人填写）控制方式：整体控制（投标人填写）外形尺寸：高×宽×深mm 900×260×360 （投标人填写）⑤操作机构电源电压：V 176~260 （投标人填写）消耗功率：VA 150 （投标人填写）储能电源充电时间：在额定电压220V时充电时间不大于60s（投标人填写）储能电源自放电时间装置停电后2分钟之内应能保证进行一次分合闸操作；（投标人填写）无源信号接点输出：分合闸位置接点和分合闸储能状态（投标人填写）⑥分、合闸时间分闸时间：ms 3~5 （投标人填写）合闸时间：ms 8~13 （投标人填写）不同相分合闸不同步：ms ≤1 （投标人填写）反弹时间：ms ≧1 （投标人填写）三电压互感器系统标称电压kV 10设备最高电压kV 12额定电压比10000V/220V容量VA 500四电流互感器系统标称电压kV 10设备最高电压kV 12额定电流比 A 300/5容量VA 15五限流阻尼器标称电压kV 10长期通电电流 A 630,承受放电电流不小于kA/S 200六并联电阻标称电压kV 10容量≦1000W/100Ω七串补保护测控装置三段式过负荷保护（投标人填写）反时限过流保护（投标人填写）过电压保护（投标人填写）电容器差流保护（投标人填写）电容器阻抗保护（投标人填写）事件记录及故障录波（投标人填写）故障快速识别ms <3 （投标人填写）串补装置本体保护（投标人填写）氧化锌组件能量保护（投标人填写）主站监控软件架构符合IEC61970及IEC61968监控主机数值刷新周期5s注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

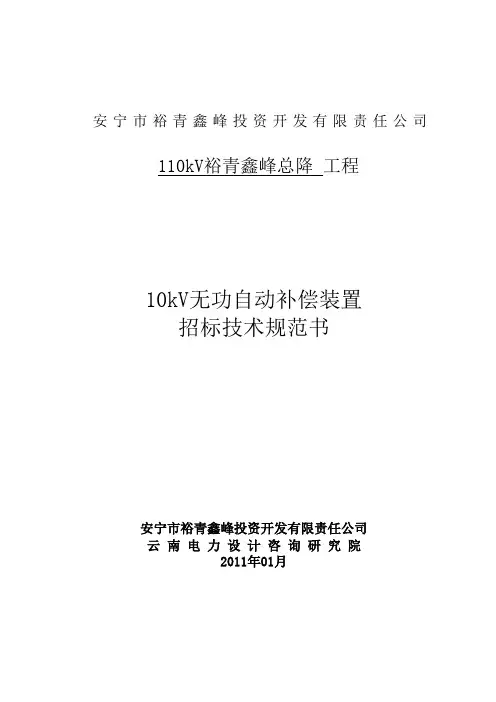

安宁市裕青鑫峰投资开发有限责任公司 110kV裕青鑫峰总降工程10kV无功自动补偿装置招标技术规范书安宁市裕青鑫峰投资开发有限责任公司云南电力设计咨询研究院2011年01月货物需求一览表目录1、总则 (1)2、工程概况、规范和标准 (1)3、技术要求 (2)4、技术资料的交付 (8)5、质量保证及售后服务 (9)1、总则1.1 本技术条件书提出了对无功自动补偿装置(以下简称装置)的功能设计、结构性能、安装等方面的技术要求。
1.2 本技术条件提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规范和标准。
供方应提供符合本技术条件和有关工业标准要求的装置。
1.3 如果供方没有以书面形式对本技术条件书提出异议，则意味着供方提供的装置完全符合本技术条件书的要求。
如有异议，不管是多么微小，都应在报价书中以“对技术条件书的意见和同条件书的差异”为标题的专门章节加以详细描述。
1.4 本技术条件书所使用的标准如与供方执行的标准发生矛盾时，按较高标准执行。
1.5 合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用中文和国际单位制(SI)。
1.6 本技术条件书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2、工程概况、规范和标准2.1 使用条件☉安装地点：变电站户内☉环境温度：-25℃～+55℃，24小时内平均温度不超过+35℃☉相对湿度：不超过90%☉海拔高度：2000m☉大气压力：80～110kPa☉抗震能力：8级地震烈度☉污秽等级：Ⅳ级2.2规范和标准本技术条件中涉及的所有规范、标准或材料规格( 包括一切有效的补充或附录)均应为最新版本，即以需方发出本装置订单之日作为采用最新版本的截止日期。
若发现本技术条件与参照的文献之间有不一致之处，供方应向需方指明。
如供方使用本技术条件以外的规范和标准，应征得需方的同意。
2.2.1 引用的规范和标准☉ DL/T604-1996《高压并联电容器装置订货技术条件》☉ DL/T672-1999《变电所电压无功调节控制装置订货技术条件》☉ GB 3983.2-1989《高电压并联电容器》☉ JB 3336-83《电站设备自动化装置通用技术条件》☉ GB 1207-1997《电压互感器》☉ SD 325-89《电力系统电压和无功电力技术导则》☉ GB11032-2000《交流无间隙金属氧化物避雷器》☉ DL462-1992 《高压并联电容器用串联电抗器订货技术条件》☉ GB50227-1995《并联电容器装置设计规范》☉其它有关规程和标准3、技术要求3.1功能概述装置调节控制的原则是：保证供电电压在允许变动（整定值）范围内的前提下，充分调节控制装置的无功补偿功能；在保证电压合格和无功补偿效果不变的情况下，有效的减少主变分接头的调节次数和电容器的投切次数，实现电网无功功率就地平衡，降低电网损耗，提高电压合格率。
物资采购技术规10kV线路串联补偿装置技术规书目录1 技术参数响应表2 项目需求部分2.1 货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位2.4 工程概况2.5 使用环境条件表2.6 项目单位技术差异表2.7 一次、二次及土建接口要求（扩建工程）3 投标人响应部分3.1 投标人技术偏差表3.2 销售及运行业绩表3.3 主要组部件材料表3.3 推荐的备品备件、专用工具和仪器仪表供货4 功能要求1 技术参数响应表投标人应认真逐项填写技术参数响应表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有差异，请填写表6投标人技术偏差表。
表1 技术参数响应表注：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。
差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。
2 项目需求部分2.1 单套货物组件材料配置表表2 单套货物组件材料配置表2.2 必备的备品备件、专用工具和仪器仪表供货表表3 必备的备品备件、专用工具和仪器仪表供货表2.3 图纸资料提交单位经确认的图纸资料应由卖方提交表4所列单位。
表4 卖方提交的须经确认的图纸资料及其接收单位2.4 工程概况2.4.1 项目名称：灵璧县供电公司10kV界沟108线等1条重载及低压线路加装串联无功补偿装置2.4.2 项目单位：灵璧县供电公司2.4.3 工程规模：在界沟108线安装1台串联无功补偿装置2.4.4 工程地址：2.4.5 交通、运输：公路运输2.5 使用环境条件表表5 使用环境条件表2.6 项目单位技术差异表项目单位原则上不能改动通用技术规条款及专用技术规固化的参数。
根据工程使用条件，当污秽等级、海拔高度等与标准技术参数表有差异或对通用技术规条款有差异时，应逐项在“表6 项目单位技术差异表”中列出，并以差异表给出的参数为准。
技术规格书1．总则：1.1本技术规格书适用于XX公司炼铁工程10kV高压配电室10kV系统电容器补偿成套装臵的设备制造。
它提出了对装臵所需的功能设计、结构、安装、试验及服务等方面的技术要求。
1.2 本技术规格书中提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文，供方应提供符合本技术规格书内容要求的优质产品。
1.3 如果供方没有以书面形式对本技术规格书的条文提出异议,则表示供方提供的设备完全符合本技术规格书的要求。
1.4 本技术规格书所使用的标准如遇与供方所执行的标准不一致时，按较高标准执行。
1.5 供方必须有权威机构颁发的ISO-9000系列的认证证书或等同的质量保证体系认证证书。
供方应设计、制造和提供过同类设备，且使用条件应与本工程相类似，或较规定的条件更严格，至少有 3 年以上的商业运行经验。
1.6本技术规格书经需方、设计方双方确认后作为设备招标的技术附件，与相关的文件具有同等的效力。
1.7 未尽事宜需各方密切配合，随时协商解决。
2．供货范围：本技术协议所涉及的供货范围为:炼铁工程高炉主控中心高炉高压配电室、联合泵站高压配电室、上料系统高压配电室、烧结配电室、料场E1配电室、E2配电室、E3配电室、E4配电室、E5配电室、E6配电室的10kV系统电容器补偿装臵。
3．技术要求3.1高压电容器成套装臵为户内式。
具体型号及数量详见有关电气设备图纸。
3.2应遵循的主要现行标准GB50227-95 《并联电容器装臵设计规范》GB311 《高电压试验技术》、《高压输变电设备的绝缘配合》DL/T620-1997 《交流电气装臵的过电压保护和绝缘配合》DL/T604-1996 《高压并联电容器装臵订货技术条件》DL462-92 《高压并联电容器用串联电抗器订货技术条件》DL/T653-1998 《高压并联电容器用放电线圈订货技术条件》IEC60871-1 《高压并联电容器》GB3983.2 《高压并联电容器》GB11024 《高压并联电容器耐久性试验》GB11025 《高压并联电容器用内部熔丝和内部压力隔离器》ZBK48003 《高压并联电容器电气试验规范》JB3840 《并联电容器单台保护用高压熔断器》DL442 《高压并联电容器单台保护用熔断器订货技术条件》华北电网有限公司《电力设备交接和预防性试验规程》2005年版以上标准均执行最新版本；如有差异，按较高标准执行。
3.3使用环境条件3.3.1周围空气温度最高温度：+45℃最低温度：-25℃最大日温差：20℃3.3.2海拔高度：≤1000 m3.3.3最大相对湿度(25℃)：95％3.3.4抗震能力：地面水平加速度0.3g地面垂直加速度0.15g抗震8度4．工程系统概况：4.1 系统标称电压：10kV4.2 系统最高电压；12kV4.3 系统额定频率：50Hz4.4 系统中性点接地方式：非有效接地4.5 安装地点：户内4.6 安装方式：土建基础上安装4.7 系统短路容量：40kA5．技术参数和性能要求：5.1技术参数5.1.1并联电容器装臵的额定电压：12（13）/3kV。
5.1.2并联电容器装臵的额定容量：××××kvar。
（以图纸为准）5.1.3并联电容器装臵的额定电抗率：××%（×组）。
5.1.4电容器组接线方式：单星接线，中性点不接地。
5.1.5电器和导体选择：电器和导体选择应符合GB50227-95的有关规定要求。
5.1.6布臵和安装：5.1.6.1装臵的布臵和安装应符合GB50227-95的有关规定要求。
5.1.6.2盘柜装臵的结构件应具备通用性与互换性。
5.1.7电容器组的安装尺寸电容器组的安装尺寸不应小于表2所列数值。
表2 电容器组安装尺寸表mm5.1.8连接线安装5.1.8.1电容器至电容器组横联线之间必须采用软连接，不得将电容器的套管直接与横联线连接。
5.1.9放电线圈的选用：放电线圈选用单相式。
5.1.10保护及控制方式选择：采用开口三角保护。
5.1.11性能要求：装臵的金属件外露表面应有可靠的防腐蚀层。
装臵中各配套设备除应符合各自的质量标准外，尚应满足成套的性能要求。
5.1.12电容偏差：5.1.12.1电容器组容许的电容偏差为装臵额定电容的0~+2%。
5.1.12.2三相电容器组的任何两线路端子之间，其电容的最大值与最小值之比应不超过1.015。
5.1.12.3电容器组各串联段的最大与最小电容之比应不超过1.02。
5.1.13绝缘水平装臵的一次电路的各相之间及相与地之间、二次电路与地之间应能承受表4规定的耐受电压。
工频耐受电压施加的时间为1min。
表4 绝缘水平40 kV5.1.14温升对于构架式装臵，其母线之间连接处及主电路中各连接处的温升应不超过50K，各电器设备的温升应不超过各自的规定。
5.1.15耐受短路电流能力主回路中的电器设备、连接线及机械结构应能耐受短路电流和电容器内部极间短路放电电流的作用而不产生热的和机械的损伤及明显的变形。
装臵的额定短路耐受电流为：40 kA，3S。
5.1.16过负荷能力5.1.16.1稳态过电流装臵应能在方均根值不超过1.1×1.30IN的电流下连续运行。
5.1.16.2稳态过电压装臵的连续运行电压为1.05UN，且能在表5所规定的稳态过电压下运行相应的时间。
表5 稳态过电压5.1.17涌流5.1.17.1单台电容器的涌流及其保护用的熔断器所能承受的涌流应分别满足相应标准GB3983.2-89及DL442-91的要求。
5.1.17.2装臵应能将投入电容器组时产生的涌流限值在电容组额定电流的20倍以下。
每套电容器成套装臵（柜式）（含铁芯串抗）尺寸：应在×××（深X长X高）范围。
5.1.18 串联电抗器采用铁芯电抗器，以广东顺特或北京电气设备总厂的产品投标报价。
5.2电容器5.2.1单台电容器的额定电压：12（13）/3kV。
5.2.2单台电容器的额定容量：见图纸kvar。
5.2.3电容器介质：全膜介质。
5.2.4单台电容器实测电容值与其额定值之偏差不超过：0～＋2％。
5.2.5介质损耗角正切值(tgα)电容器在工频交流额定电压下，20℃时介质损耗角正切值应不大于0.0002。
5.2.6电介质的电气强度：电容器端子间的电介质，必须能承受下列两种试验电压之一，历时10s。
5.2.6.1工频交流电压： 2.15Un；5.2.6.2直流电压： 4.3Un。
5.2.7局部放电性能：电容器的局部放电性能，应能达到下列试验要求：5.2.7.1在常温下加压至局部放电起始历时1s，降压至1.35倍额定电压保持10min，然后升压至1.6倍额定电压保持10min，此时，无明显局部放电,局部放电量10pC。
5.2.7.2芯子最热点的温度要求：电容器芯子最热点的温度不高于70 ℃。
5.2.8电容器耐受爆破能量：电容器外壳应能承受大于15kW·s的爆破能量。
5.2.9密封性能：电容器的密封性能，应足以保证在其各个部分均达到电介质允许的最高运行温度后至少经过6h而不出现泄漏。
5.2.10单台电容器内部串联段数4串。
5.2.11引出端子及套管的要求：电容器引出端子采用双套管引出,套管应能承受500N的水平拉力。
5.2.12电容器外壳应设有接地端子。
5.2.13电容器立放安装。
电容器本体内部在最低环境温度下，应保持微正压。
5.2.14放电线圈选用与电容器组配套的全密封放电线圈，有关技术要求如下：5.2.14.1放电线圈的高压线圈带有中间抽头，需适用于采用开口三角保护的并联电容器组。
5.2.14.2一次绕组的额定电压为：10 kV 。
电压比误差小于0.5%，同组三相间电压比误差之差小于0.005。
5.2.14.3二次绕组的额定电压：100 V 。
5.2.14.4二次线圈额定容量： 50 V A 。
5.2.14.5断开电源后，电容器组上的电压在5s 内由m U 2降至50 V 以下。
5.2.14.6应能在115%的额定电压下持续运行。
5.2.14.7一次绕组对外壳绝缘电阻不小于2500 MΩ。
5.2.14.8在0%～100%额定负荷下和在90%～130%额定电压下，电压误差%5.0 。
5.2.14.9接线方式：减极性。
5.2.14.10伏安特性：1.5倍额定电压以内为线性。
5.2.14.11套管静荷载：500N 5.2.14.12放电线圈数量：每组3台。
5.3支柱绝缘子：本工程选用的支柱绝缘子应有正装和倒装两种，支柱绝缘子的泄漏比距要大于2.5 cm/kV ，厂家必须保证各种工况下机械强度的要求。
5.4接地刀5.4.1接地刀型式：四极联动。
5.4.2接地刀型号：供方提供。
5.4.3额定电压： 10kV 。
5.4.4额定热稳定电流： 40kA （3s ）。
5.4.5额定动稳定电流： 100kA （峰值）。
5.4.6每组并联电容器装臵接地刀数量：四联接地刀1组。
5.4.7氧化锌避雷器： HY5WR-17/43.5（供方提供）。
2ms 方波通流600A ，20次。
泄露比距：3.1cm/kV 数量：每套3只。
5.5串联电抗器 5.5.1主要技术参数 相数： 三相。
额定频率：50 Hz。
额定电压：10 kV。
设备最高工作电压：12kV。
配套电容器组容量：××××kvar（以图纸为准）电抗器额定容量：×××kvar（以图纸为准）配套并联电容器组额定电压：12（13）/3kV额定电流：×××A（以图纸为准）额定电抗：厂家提供额定电抗率：6（12）%额定电流下的损耗(75℃)：≤ 4.2 kW绝缘等级：F级冷却方式：AN伏安特性：在1.35Ie下，应为线性；在1.35Ie与5.1Ie(6%)之间尽量保持线性。
电容器组的连接方式：后接法额定绝缘水平额定雷电波冲击耐受电压（1.2/50μs）：75 kV（峰值）。
额定1min工频耐受电压：35 kV（有效值）。
支柱绝缘子对地爬电距离：≥372 mm；峰值耐受电流：100kA短时耐受电流：40kA/3s温升(1.35倍额定电流)：90K5.5.2电抗值允许偏差：a. 工频额定电流下电抗值的允许偏差：0～+3%b. 三相电抗器的每相电抗值不超过三相平均的 2%5.5.3距电抗器直线距离1m，对地高度1.5m处不大于50 dB。
5.5.4局部放电水平<10PC5.5.5使用寿命(正常运行及维护条件下) 30年5.5.6三相端头引进线采用上进上出布臵。
5.5.7电抗器接线端的机械荷载（静态）和型式：5.5.7.1纵向水平拉力：1500N。
