S KILLS教学探索92ＯＣＣＵＰＡＴＩＯＮ2015 03中职Arduino单片机图形化编程教学实践——以单片机控制LED灯闪烁课程为例文／王 禹摘 要：单片机历来是中职学校电子电气自动化专业绕不过去又比较难教难学的一门课。
Ａｒｄｕｉｎｏ单片机结合ＡｒｄｕＢｌｏｃｋ插件为中职学校单片机教学的顺利推广提供了另一种途径。
本文以单片机控制ＬＥＤ灯闪烁课程为例，结合中职学生的客观实际情况，探索单片机教学的新思路，为构建高效课堂提供参考。
关键词：单片机教学 图形化编程一、单片机教学的重要性单片机又名“微控制器”或“微电脑”，它把一个计算机系统集成到了一个芯片上，概括地讲：一块芯片就成了一台计算机。
随着物联网、智能化等技术的推广，单片机技术生活中的应用越来越广泛，单片机课程的重要性日益突出。
电类专业中，单片机课程又是核心专业课，在中等职业学校受到越来越多的重视与关注。
二、单片机教学的困境1．编程语言学习困难单片机编程可以选汇编语言或者C 语言，但是无论选哪种语言都需要接触一定量的英文；中职学生的文化基础薄弱，对英文最为头痛。
C 语言灵活强大，语法规则严格，短时间难以掌握；C 语言是大小写敏感的语言，即一个单词只要有一个字符大小写不一样，对C 编译器来说就是完全不一样的两个词。
代码大小写，全角符号等任何的输入错误都会导致编程失败。
初学者在这点上屡屡犯错，入门阶段的失败最容易导致学生产生畏难情绪，影响后续教学。
选汇编语言还需记忆大量指令、寄存器、硬件结构等知识，编程代码更加难写难读，所以学习难度还高于C 语言。
对中职学生来说，单片机入门尤为困难。
2．单片机实训室建设成本高单片机学习需要专业软件和硬件，市场主流都是商业软件，采购价格昂贵。
（1）硬件方面，需要单片机实训电路板（开发板），下载烧写器，电源适配器。
市场上各种单片机实训电路板很多，具有一定指导性的中职单片机全国技能大赛官方指定设备为YL-236。
该设备配备十余种模块，功能丰富，也具备一定的灵活性，但设备体积庞大，万余元价格，不利于普遍推广。
第二届全国技能大赛竞赛项目（共109项）一、世赛选拔项目（共63项）（一）运输与物流（7项）飞机维修、车身修理、汽车技术、汽车喷漆、重型车辆维修、货运代理、轨道车辆技术（二）结构与建筑（13项）砌筑、家具制作、木工、混凝土建筑、电气装置、精细木工、园艺、油漆与装饰、抹灰与隔墙系统、管道与制暖、制冷与空调、瓷砖贴面、数字建造（三）制造与工程技术（21项）数控铳、数控车、建筑金属构造、电子技术、工业控制、工业机械、制造团队挑战赛、CAD机械设计、机电一体化、移动机器人、塑料模具工程、原型制作、焊接、水处理技术、化学实验室技术、增材制造、工业设计技术、工业4.0、光电技术、可再生能源、机器人系统集成（四）信息与通信技术（8项）信息网络布线、网络系统管理、商务软件解决方案、印刷媒体技术、网站技术、云计算、网络安全、移动应用开发（五）创意艺术与时尚（6项）时装技术、花艺、平面设计技术、珠宝加工、商品展示技术、3D数字游戏艺术（六）社会及个人服务（8项）烘焙、美容、糖艺/西点制作、烹饪（西餐）、美发、健康和社会照护、餐厅服务、酒店接待二、国赛精选项目（共46项）（一）传统赛项（26项）数控车、数控铳、电工、装配钳工、焊接、电子技术、CAD机械设计、汽车维修、新能源汽车智能化技术、木工、砌筑、室内装饰设计、网络系统管理、信息网络布线、珠宝加工、时装设计、餐厅服务、烹饪（中餐）、烘焙、茶艺、社会体育指导（健身）、起重设备应用技术、石油钻井技术、电力系统运营与维护、计算机软件测试、机器人焊接技术（二）新职业赛项（20项）智能制造工程技术、集成电路工程技术、人工智能工程技术、工业互联网工程技术、虚拟现实工程技术、互联网营销、连锁经营管理、供应链管理、人工智能训练、健康照护、物联网安装调试、工业机器人系统操作、无人机装调检修、建筑信息模型技术、增材制造设备技术操作、全媒体运营、区块链应用操作、服务机器人应用技术、家政服务（整理收纳）第二届全国技能大赛推荐选手花名册推荐单位（签章）：第二届全国技能大赛推荐裁判员花名册推荐单位（签章）:联系人: 联系电话:填报单位:展示交流和中华绝技展演项目推荐表推荐单位（签章）:联系电话: 填报单位: 联系人:第二届全国技能大赛选手报名表第二届全国技能大赛裁判员推荐表。
2016年全国职业院校技能大赛中职组“单片机控制装置安装与调试”赛项规程、赛项名称赛项编号：ZZ-047赛项名称：单片机控制装置安装与调试英语翻译：MCU equipme nt assembly and debugg ing赛项组别：中职组赛项归属产业：加工制造二、竞赛目的通过竞赛，检验和展示中职院校单片机控制装置安装与调试等相关专业的教学改革成果以及学生的通用技术与职业能力，引领和促进中职院校与本赛项相关专业的教学改革，激发和调动行业企业关注和参与教学改革的主动性和积极性，推动提升中职院校的人才培养水平。
三、竞赛内容根据赛项工作任务书的要求，设计并制作单片机控制系统。
主要包括：单片机控制装置硬件电路的安装、搭建与调试、单片机控制系统软件程序的编写与调试、与工作过程相关的元器件选用、单片机控制技术应用、接口技术等相关的理论知识考查。
（一）具体内容1.按竞赛任务书要求设计并选择相应的控制模块和元器件搭建单片机控制系统装置。
2.合理确定各模块的摆放位置，按相关技术规范连接模块电路；3.根据竞赛任务书要求编写单片机控制程序。
4.调试单片机控制程序，系统和器件的有关参数，达到任务书规定的工作要求和技术要求。
5.应用相关的理论知识和工作过程知识，完成相关的工艺及工作过程记录分析表。
（二）竞赛时间单片机控制装置安装与调试竞赛时间为240分钟（4小时）。
（三）成绩比例根据单片机控制装置安装与调试实际企业中权重比例，本赛项成绩配比如表1所示：表1成绩比例权重分配表四、竞赛方式（一）组织机构在全国职业院校技能大赛组委会的指导下，在赛区组委会与赛项执委会的领导下，由中国职业技术教育学会中职分会牵头成立2016年全国职业院校单片机控制装置安装与调试赛项执委会，下设赛项专家组、组织保障工作组、裁判组、监督组、仲裁组等。
（二）竞赛选手单片机控制装置安装与调试技能赛项为个人赛，由参赛选手单独完成书面作答与实际操作一体的工作任务。

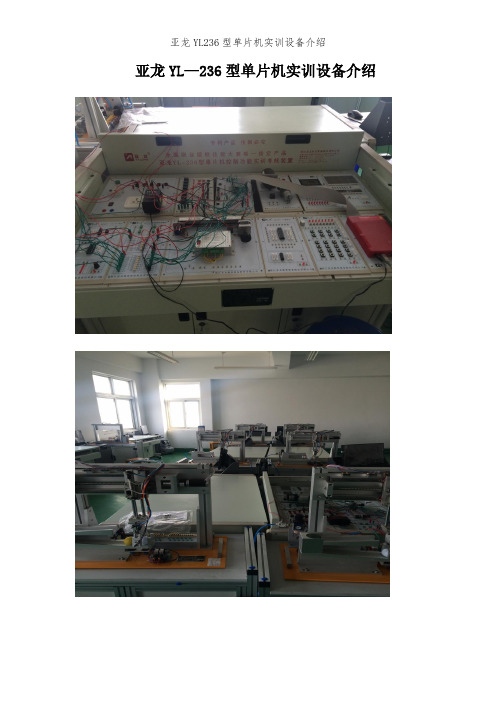

亚龙YL—236型单片机实训设备介绍
