数字逻辑第四版课后练习题含答案1. 第一章1.1 课后习题1. 将十进制数22转换为二进制数。

答：22 = 101102. 将二进制数1101.11转换为十进制数。

答：1101.11 = 1 x 2^3 + 1 x 2^2 + 0 x 2^1 + 1 x 2^0 + 1 x 2^(-1) + 1 x 2^(-2) = 13.753. 将二进制数1101.01101转换为十进制数。

答：1101.01101 = 1 x 2^3 + 1 x 2^2 + 0 x 2^1 + 1 x 2^0 + 0 x 2^(-1)+ 1 x 2^(-2) + 1 x 2^(-4) + 0 x 2^(-5) + 1 x 2^(-6) = 13.406251.2 实验习题1. 合成与门电路设计一个合成与门电路，使得它的输入A,B和C，只有当A=B=C=1时输出为1，其他情况输出为0。

答：下面是一个合成与门电路的示意图。

合成与门电路示意图其中，S1和S2是两个开关，当它们都被打开时，电路才会输出1。

2. 第二章2.1 课后习题1. 将十进制数168转换为八进制数和二进制数。

答：168 = 2 x 8^3 + 1 x 8^2 + 0 x 8^1 + 0 x 8^0 = 250(八进制)。

168 = 10101000(二进制)。

2. 将八进制数237转换为十进制数和二进制数。

答：237 = 2 x 8^2 + 3 x 8^1 + 7 x 8^0 = 159(十进制)。

237 = 010111111(二进制)。

2.2 实验习题1. 全加器电路设计一个全加器电路，它有三个输入A,B和C_in，两个输出S和C_out。

答：下面是一个全加器电路的示意图。

C_in|/ \\/ \\/ \\/ \\/ \\A|________ \\| | AND Gate______| |B|__| XOR |_| S\\\\ /\\ /\\ /\\ /| | OR Gate| ||_| C_out其中，AND Gate表示与门，XOR Gate表示异或门，OR Gate表示或门。

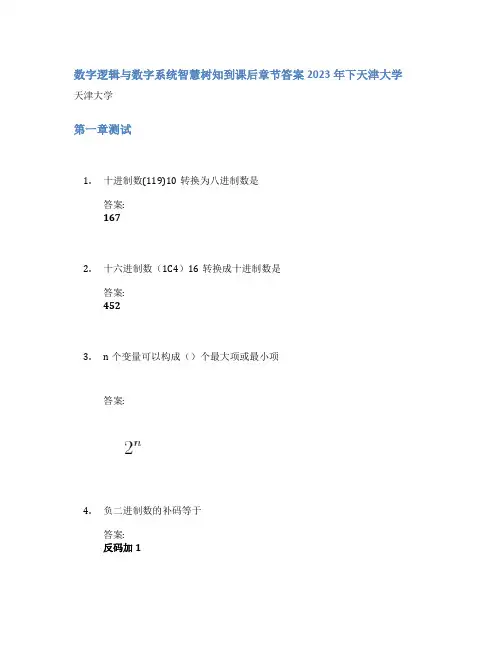

数字逻辑与数字系统智慧树知到课后章节答案2023年下天津大学天津大学第一章测试1.十进制数(119)10转换为八进制数是答案:1672.十六进制数（1C4）16转换成十进制数是答案:4523.n个变量可以构成（）个最大项或最小项答案:4.负二进制数的补码等于答案:反码加15.已知输入A、B和输出Y的波形如图所示，能实现此波形的门电路是（）答案:同或门6.补码由原码按位取反加1答案:错7.增加位宽的方法有零扩展和符号扩展两种答案:对8.相同功能的逻辑门中扇入数越多，逻辑门越复杂答案:对9.两输入的逻辑门包括答案:或门;异或门;与门10.关于二进制的相关说法正确的是答案:零扩展的负数会变化;用补码实现原码的减法;原码不能计算负数加法第二章测试1.下列逻辑等式中不成立的是答案:2.布尔代数的与或非，运算优先级是 ( )答案:非>与>或3.关于无关项X，说法错误的是（）答案:所有无关项X一定出现在最简表达式的圈中4.布尔代数就是二值数学运算（）答案:错5.组合逻辑电路是无记忆的 ( )答案:对6.卡诺图的编码采用格雷码 ( )答案:对7.译码器具有N个输入和2N个输出，且输出具有独热性( )答案:对8.关于组合逻辑电路说法正确的是（）答案:组合逻辑电路的输出仅仅取决于当前输入;大的组合逻辑电路可以由小的组合逻辑电路构成;组合逻辑电路是无记忆的;组合逻辑电路不包含回路9.下列表达式成立的是（）答案:AB = BA;B(B+C) = B;A+B=B+A10.卡诺图的画圈原则中，说法正确的是( )答案:质主蕴含项一定出现在最简解中;最简表达式一定含有最少的圆圈数目;质主蕴含项一定是能圈的最大圈;最简表达式中有时都是非质主蕴含项第三章测试1.64位行波进位加法器的延迟为（）。

假设全加器的延迟是450ps。

答案:28.8ns2.在SystemVerilog模块中定义一个端口必须指明哪些要素（）。

答案:方向;名字3.logic类型的变量会被综合为（）电路。

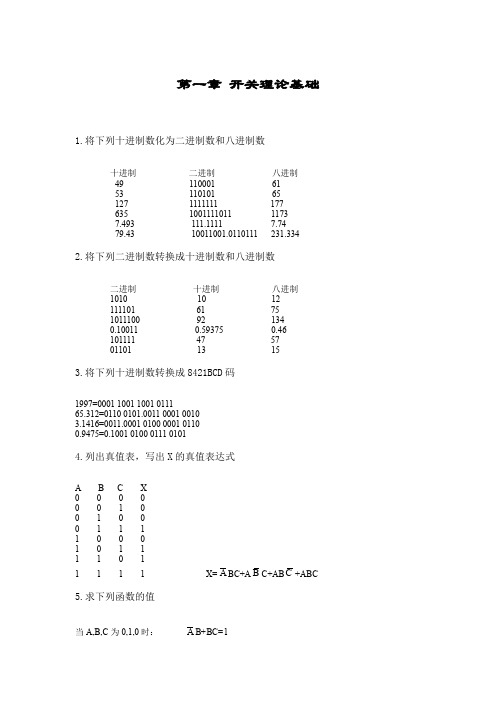

第一章开关理论基础1.将下列十进制数化为二进制数和八进制数十进制二进制八进制49 110001 6153 110101 65127 1111111 177635 1001111011 11737.493 111.1111 7.7479.43 10011001.0110111 231.3342.将下列二进制数转换成十进制数和八进制数二进制十进制八进制1010 10 12111101 61 751011100 92 1340.10011 0.59375 0.46101111 47 5701101 13 153.将下列十进制数转换成8421BCD码1997=0001 1001 1001 011165.312=0110 0101.0011 0001 00103.1416=0011.0001 0100 0001 01100.9475=0.1001 0100 0111 01014.列出真值表，写出X的真值表达式A B C X0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 11 1 1 1 X=A BC+A B C+AB C+ABC5.求下列函数的值当A,B,C为0,1,0时：A B+BC=1(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,1,0时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,0,1时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=06.用真值表证明下列恒等式(1) (A⊕B)⊕C=A⊕(B⊕C)A B C (A⊕B)⊕C A⊕(B⊕C)0 0 0 0 00 0 1 1 10 1 0 1 10 1 1 0 01 0 0 1 11 0 1 0 01 1 0 0 01 1 1 1 1所以由真值表得证。

（2）A⊕B⊕C=A⊕B⊕CA B C A⊕B⊕C A⊕B⊕C0 0 0 1 10 0 1 0 00 1 0 0 00 1 1 1 11 0 0 0 01 0 1 1 11 1 0 1 11 1 1 0 07.证明下列等式（1）A+A B=A+B证明：左边= A+A B=A(B+B)+A B=AB+A B+A B=AB+A B+AB+A B=A+B=右边(2)ABC+A B C+AB C=AB+AC证明：左边= ABC+A B C+AB C= ABC+A B C+AB C+ABC=AC(B+B)+AB(C+C)=AB+AC=右边（3）EDCCDACBAA)(++++=A+CD+E 证明：左边=EDCCDACBAA)(++++=A+CD+A B C+CD E=A+CD+CD E=A+CD+E=右边（4） C B A C B A B A ++=C B C A B A ++ 证明：左边=C B A C B A B A ++=C B A C AB C B A B A +++)( =C B C A B A ++=右边8.用布尔代数化简下列各逻辑函数表达式 (1) F=A+ABC+A C B +CB+C B = A+BC+C B (2) F ＝(A+B+C )(A+B+C) = (A+B)+C C = A+B(3) F ＝ABC D +ABD+BC D +ABCD+B C = AB+BC+BD (4) F=C AB C B BC A AC +++= BC(5) F=)()()()(B A B A B A B A ++++＝B A 9.将下列函数展开为最小项表达式 (1) F(A,B,C) = Σ(1,4,5,6,7)(2) F(A,B,C,D) = Σ(4,5,6,7,9,12,14) 10.用卡诺图化简下列各式（1）C AB C B BC A AC F +++=0 ABC00 01 11 1011111化简得F=C(2)C B A D A B A D C AB CD B A F++++=111111AB CD 00 01 11 1000011110化简得F=D A B A +（3） F(A,B,C,D)=∑m (0,1,2,5,6,7,8,9,13,14)1111111111AB CD 00 01 11 1000011110化简得F=D BC D C A BC A C B D C ++++(4) F(A,B,C,D)=∑m (0,13,14,15)+∑ϕ(1,2,3,9,10,11)Φ1ΦΦ1ΦΦ1Φ1AB CD 00 01 11 1000011110化简得F=AC AD B A ++11.利用与非门实现下列函数，并画出逻辑图。

数字逻辑第四版（欧阳星明著）课后习题答案下载数字逻辑第四版（欧阳星明著）课后答案下载第1章基础概念11.1概述11.2基础知识21.2.1脉冲信号21.2.2半导体的导电特性41.2.3二极管开关特性81.2.4三极管开关特性101.2.5三极管3种连接方法131.3逻辑门电路141.3.1DTL门电路151.3.2TTL门电路161.3.3CML门电路181.4逻辑代数与基本逻辑运算201.4.1析取联结词与正“或”门电路201.4.2合取联结词与正“与”门电路211.4.3否定联结词与“非”门电路221.4.4复合逻辑门电路221.4.5双条件联结词与“同或”电路241.4.6不可兼或联结词与“异或”电路241.5触发器基本概念与分类251.5.1触发器与时钟271.5.2基本RS触发器271.5.3可控RS触发器291.5.4主从式JK触发器311.5.5D型触发器341.5.6T型触发器37习题38第2章数字编码与逻辑代数392.1数字系统中的编码表示392.1.1原码、补码、反码412.1.2原码、反码、补码的运算举例472.1.3基于计算性质的几种常用二-十进制编码48 2.1.4基于传输性质的几种可靠性编码512.2逻辑代数基础与逻辑函数化简572.2.1逻辑代数的基本定理和规则572.2.2逻辑函数及逻辑函数的表示方式592.2.3逻辑函数的标准形式622.2.4利用基本定理简化逻辑函数662.2.5利用卡诺图简化逻辑函数68习题74第3章数字系统基本概念763.1数字系统模型概述763.1.1组合逻辑模型773.1.2时序逻辑模型773.2组合逻辑模型结构的数字系统分析与设计81 3.2.1组合逻辑功能部件分析813.2.2组合逻辑功能部件设计853.3时序逻辑模型下的数字系统分析与设计923.3.1同步与异步933.3.2同步数字系统功能部件分析943.3.3同步数字系统功能部件设计993.3.4异步数字系统分析与设计1143.4基于中规模集成电路(MSI)的数字系统设计1263.4.1中规模集成电路设计方法1263.4.2中规模集成电路设计举例127习题138第4章可编程逻辑器件1424.1可编程逻辑器件(PLD)演变1424.1.1可编程逻辑器件(PLD)1444.1.2可编程只读存储器(PROM)1464.1.3现场可编程逻辑阵列(FPLA)1484.1.4可编程阵列逻辑(PAL)1494.1.5通用阵列逻辑(GAL)1524.2可编程器件设计1604.2.1可编程器件开发工具演变1604.2.2可编程器件设计过程与举例1604.3两种常用的HDPLD可编程逻辑器件164 4.3.1按集成度分类的可编程逻辑器件164 4.3.2CPLD可编程器件1654.3.3FPGA可编程器件169习题173第5章VHDL基础1755.1VHDL简介1755.2VHDL程序结构1765.2.1实体1765.2.2结构体1805.2.3程序包1835.2.4库1845.2.5配置1865.2.6VHDL子程序1875.3VHDL中结构体的描述方式190 5.3.1结构体的行为描述方式190 5.3.2结构体的数据流描述方式192 5.3.3结构体的结构描述方式192 5.4VHDL要素1955.4.1VHDL文字规则1955.4.2VHDL中的数据对象1965.4.3VHDL中的数据类型1975.4.4VHDL的运算操作符2015.4.5VHDL的预定义属性2035.5VHDL的顺序描述语句2055.5.1wait等待语句2055.5.2赋值语句2065.5.3转向控制语句2075.5.4空语句2125.6VHDL的并行描述语句2125.6.1并行信号赋值语句2125.6.2块语句2175.6.3进程语句2175.6.4生成语句2195.6.5元件例化语句2215.6.6时间延迟语句222习题223第6章数字系统功能模块设计2556.1数字系统功能模块2256.1.1功能模块概念2256.1.2功能模块外特性及设计过程2266.2基于组合逻辑模型下的VHDL设计226 6.2.1基本逻辑门电路设计2266.2.2比较器设计2296.2.3代码转换器设计2316.2.4多路选择器与多路分配器设计2326.2.5运算类功能部件设计2336.2.6译码器设计2376.2.7总线隔离器设计2386.3基于时序逻辑模型下的VHDL设计2406.3.1寄存器设计2406.3.2计数器设计2426.3.3并/串转换器设计2456.3.4串/并转换器设计2466.3.5七段数字显示器(LED)原理分析与设计247 6.4复杂数字系统设计举例2506.4.1高速传输通道设计2506.4.2多处理机共享数据保护锁设计257习题265第7章系统集成2667.1系统集成基础知识2667.1.1系统集成概念2667.1.2系统层次结构模式2687.1.3系统集成步骤2697.2系统集成规范2717.2.1基于总线方式的互连结构2717.2.2路由协议2767.2.3系统安全规范与防御2817.2.4时间同步2837.3数字系统的非功能设计2867.3.1数字系统中信号传输竞争与险象2867.3.2故障注入2887.3.3数字系统测试2907.3.4低能耗系统与多时钟技术292习题295数字逻辑第四版（欧阳星明著）：内容提要点击此处下载数字逻辑第四版（欧阳星明著）课后答案数字逻辑第四版（欧阳星明著）：目录本书从理论基础和实践出发，对数字系统的基础结构和现代设计方法与设计手段进行了深入浅出的论述，并选取作者在实际工程应用中的一些相关实例，来举例解释数字系统的设计方案。

第一章开关理论基础1.将下列十进制数化为二进制数和八进制数十进制二进制八进制491100016153110101651271111111177635100111101111737.493111.11117.7479.4310011001.0110111231.3342.将下列二进制数转换成十进制数和八进制数二进制十进制八进制1010101211110161751011100921340.100110.593750.4610111147570110113153.将下列十进制数转换成8421BCD码1997=000110011001011165.312=01100101.0011000100103.1416=0011.00010100000101100.9475=0.10010100011101014.列出真值表，写出X的真值表达式A B C X00000010010001111000101111011111X=A BC+A B C+AB C+ABC5.求下列函数的值当A,B,C为0,1,0时：A B+BC=1(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,1,0时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,0,1时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=06.用真值表证明下列恒等式(1)(A⊕B)⊕C=A⊕(B⊕C)A B C(A⊕B)⊕C A⊕(B⊕C)0000000111010110110010011101001100011111所以由真值表得证。

（2）A⊕B⊕C=A⊕B⊕CA B C A⊕B⊕C A⊕B⊕C00011001000100001111100001011111011111007.证明下列等式（1）A+A B=A+B 证明：左边=A+A B=A(B+B )+A B =AB+A B +A B =AB+A B +AB+A B =A+B =右边(2)ABC+A B C+AB C =AB+AC 证明：左边=ABC+A B C+AB C=ABC+A B C+AB C +ABC =AC(B+B )+AB(C+C )=AB+AC =右边（3）E D C CD A C B A A )(++++=A+CD+E证明：左边=ED C CD A C B A A )(++++=A+CD+A B C +CDE =A+CD+CD E =A+CD+E =右边（4）C B A C B A B A ++=CB C A B A ++证明：左边=CB AC B A B A ++=C B A C AB C B A B A +++)(=C B C A B A ++=右边8.用布尔代数化简下列各逻辑函数表达式(1)F=A+ABC+A C B +CB+C B =A+BC+C B (2)F＝(A+B+C )(A+B+C)=(A+B)+C C =A+B (3)F＝ABC D +ABD+BC D +ABCD+B C =AB+BC+BD (4)F=C AB C B BC A AC +++=BC(5)F=)()()()(B A B A B A B A ++++＝B A 9.将下列函数展开为最小项表达式(1)F(A,B,C)=Σ(1,4,5,6,7)(2)F(A,B,C,D)=Σ(4,5,6,7,9,12,14)10.用卡诺图化简下列各式（1）CAB C B BC A AC F +++=0 ABC00 01 11 1011111化简得F=C(2)CB A D A B A DC AB CD B A F++++=111111AB CD 00 01 11 1000011110化简得F=DA B A +（3）F(A,B,C,D)=∑m (0,1,2,5,6,7,8,9,13,14)1111111111ABCD 00 01 11 1000011110化简得F=DBC D C A BC A C B D C ++++(4)F(A,B,C,D)=∑m (0,13,14,15)+∑ϕ(1,2,3,9,10,11)Φ1ΦΦ1ΦΦ1Φ1AB CD 00 01 11 1000011110化简得F=ACAD B A ++11.利用与非门实现下列函数，并画出逻辑图。

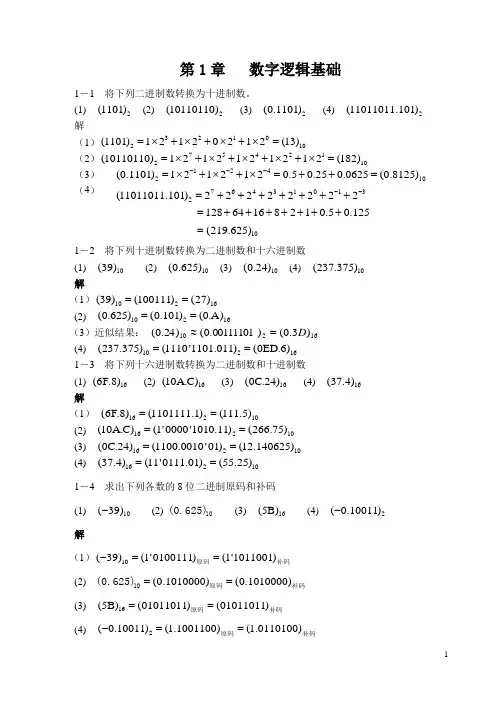

第1章 数字逻辑基础1－1 将下列二进制数转换为十进制数。

(1) 2(1101) (2) 2(10110110) (3) 2(0.1101) (4) 2(11011011.101) 解（1）3210210(1101)12120212(13)=⨯+⨯+⨯+⨯=（2）75421210(10110110)1212121212(182)=⨯+⨯+⨯+⨯+⨯= （3） 124210(0.1101)1212120.50.250.0625(0.8125)---=⨯+⨯+⨯=++= （4）76431013210(11011011.101)22222222 12864168210.50.125 (219.625)--=+++++++=+++++++= 1－2 将下列十进制数转换为二进制数和十六进制数(1) 10(39) (2) 10(0.625) (3) 10(0.24) (4) 10(237.375) 解（1）10216(39)(100111)(27)== (2) 10216(0.625)(0.101)(0.A)==（3）近似结果： 16210)3.0()00111101.0()24.0(D =≈ (4) 10216(237.375)(1110'1101.011)(0ED.6)== 1－3 将下列十六进制数转换为二进制数和十进制数(1) 16(6F.8) (2) 16(10A.C) (3) 16(0C.24) (4) 16(37.4) 解（1） 16210(6F.8)(1101111.1)(111.5)== (2) 16210(10A.C)(1'0000'1010.11)(266.75)== (3) 16210(0C.24)(1100.0010'01)(12.140625)== (4) 16210(37.4)(11'0111.01)(55.25)== 1－4 求出下列各数的8位二进制原码和补码(1) 10(39)- (2) 10(0.625) (3) 16(5B) (4) 2(0.10011)- 解（1）10(39)(1'0100111)(1'1011001)-==原码补码 (2) (0.1010000)(0.1010000)==10原码补码(0.625) (3) 16(5B)(01011011)(01011011)==原码补码(4) 2(0.10011)(1.1001100)(1.0110100)-==原码补码1－5 已知10X (92)=-，10Y (42)=，利用补码计算X ＋Y 和X －Y 的数值。

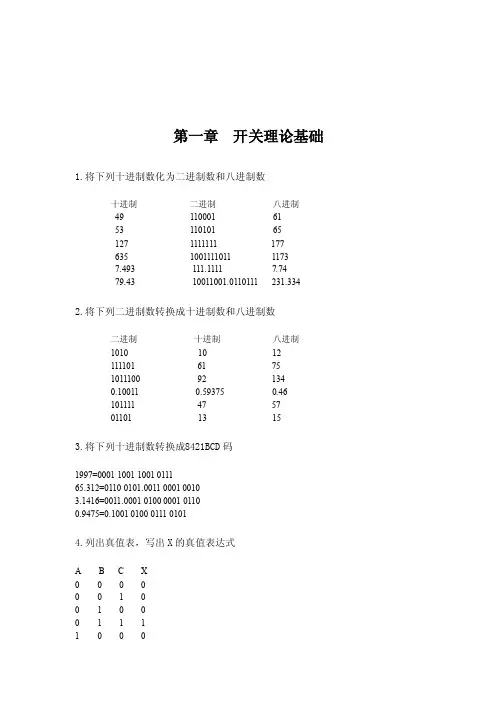

第一章开关理论基础1.将下列十进制数化为二进制数和八进制数十进制二进制八进制49 110001 6153 110101 65127 1111111 177635 1001111011 11737.493 111.1111 7.7479.43 10011001.0110111 231.3342.将下列二进制数转换成十进制数和八进制数二进制十进制八进制1010 10 12111101 61 751011100 92 1340.10011 0.59375 0.46101111 47 5701101 13 153.将下列十进制数转换成8421BCD码1997=0001 1001 1001 011165.312=0110 0101.0011 0001 00103.1416=0011.0001 0100 0001 01100.9475=0.1001 0100 0111 01014.列出真值表，写出X的真值表达式A B C X0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 11 1 1 1 X=A BC+A B C+AB C+ABC5.求下列函数的值当A,B,C为0,1,0时：A B+BC=1(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,1,0时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,0,1时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=06.用真值表证明下列恒等式(1) (A⊕B)⊕C=A⊕(B⊕C)A B C (A⊕B)⊕C A⊕(B⊕C)0 0 0 0 00 0 1 1 10 1 0 1 10 1 1 0 01 0 0 1 11 0 1 0 01 1 0 0 01 1 1 1 1所以由真值表得证。

（2）A⊕B⊕C=A⊕B⊕CA B C A⊕B⊕C A⊕B⊕C0 0 0 1 10 0 1 0 00 1 0 0 00 1 1 1 11 0 0 0 01 0 1 1 11 1 0 1 11 1 1 0 07.证明下列等式（1）A+A B=A+B证明：左边= A+A B=A(B+B)+A B=AB+A B+A B=AB+A B+AB+A B=A+B=右边(2)ABC+A B C+AB C=AB+AC证明：左边= ABC+A B C+AB C= ABC+A B C+AB C+ABC=AC(B+B)+AB(C+C)=AB+AC=右边（3）EDCCDACBAA)(++++=A+CD+E证明：左边=EDCCDACBAA)(++++=A+CD+A B C+CD E=A+CD+CD E=A+CD+E=右边（4）C B A C B A B A ++=CB C A B A ++证明：左边=CB AC B A B A ++=CB AC AB C B A B A +++)(=C B C A B A ++=右边8.用布尔代数化简下列各逻辑函数表达式(1) F=A+ABC+A C B +CB+C B = A+BC+C B(2) F ＝(A+B+C )(A+B+C) = (A+B)+C C = A+B(3) F ＝ABC D +ABD+BC D +ABCD+B C = AB+BC+BD(4) F=C AB C B BC A AC +++= BC(5) F=)()()()(B A B A B A B A ++++＝BA 9.将下列函数展开为最小项表达式(1) F(A,B,C) = Σ(1,4,5,6,7)(2) F(A,B,C,D) = Σ(4,5,6,7,9,12,14)10.用卡诺图化简下列各式（1）CAB C B BC A AC F +++=0ABC00 01 11 1011111化简得F=C(2)CB A D A B A DC AB CD B A F++++=111111ABCD 00 01 11 1000011110化简得F=DA B A +（3） F(A,B,C,D)=∑m (0,1,2,5,6,7,8,9,13,14)1111111111AB CD 00 01 11 1000011110化简得F=DBC D C A BC A C B D C ++++(4) F(A,B,C,D)=∑m (0,13,14,15)+∑ϕ(1,2,3,9,10,11)Φ1ΦΦ1ΦΦ1Φ1AB CD 00 01 11 1000011110化简得F=ACAD B A ++11.利用与非门实现下列函数，并画出逻辑图。

第一章数字逻辑基础作业及参考答案P43()1-11已知逻辑函数F AB BC CA ，试用真值表、卡诺图和逻辑图表示该函数。

解：(1)真值表表示如下:1-12用与非门和或非门实现下列函数，并画出逻辑图。

解: (1) F(A,B,C)= AB + BC = AB ?B C(2) F(A,B,C,D) = (A+B)?(C + D)二 A+B + C + D输入输出 A B C F 0 0 0 0 0 0 1 1 0 1 0 1 0 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 11100 01 11 10 由卡诺图可得(3)逻辑图表示如下：F 二 A + B C + B C =A?B C ?B CACA BC BCABC AC ? ABC ? BC ABC(A 1C)?(A BC)?(BC) AB C(AB AC AC B C C)?(B C) ABCABC ABC AC ABC AC BC BC C ABC ABCABCACABCACBCBC CABCCAD AD AB AC BD ACE BE DE题 1-12(1) 题 1-12(2)1-14利用公式法化简下列函数为最简与或式。

解(3) F解：(2) FA AC BD BE DE(2)卡诺图表示如下:0 10 111111=A + C + BD + BE解(5) F (A B C D)(A B C D)(A BCD)F' ABCD ABCD ABCD BCD ABCD BCD ABD••• F =(B + C + D)(A+B + D)二 AC + B+ DP441-15利用卡诺图化简下列函数为最简与或式。

解：(3) F = (A +B + C + D)(A+B+C + D)(A +B + C + D)(A + B + C +D) 方法 i ： F = (A+B+C + D)(A + B + C + D)(A + B+C + D)(AB AC AD AB B BC BDACCDAD CD D)(ABCD)(AC B AC D)(A B C D)AC ABCACD ABBC BDABC ACACD AD BDCD=AC + AB + BC + B D + AC + AD + BD + CD解(5) F(A, B,C, D) = Rm o ,m 2,m 5,m 6,m 8,m 10m 12,m 14,m 15)-CDAB 、00 01111000 01F(A,B,C,D) CD AD BD ABCABCD001、01 I 1「1「0 111 JF 110I 11 JaV .F = AC + AC + BD+BD +AD1 0 0 1 01 0 1 10 1 1 10 0 1F 的卡诺图00 01 1110F 的卡诺图11 101-16(1)F(A,B,C,D) (m2,m4,m6,m9,m13,m14)解：画出函数F的卡诺图如下:(d0, d1, d3 , d11 , d15)00 XXX1 01 1 0 01 11 0 1 X 1 10 01X经化简可得F (代B,C,D) AD AD ABC1- 16(3) F(A,B,C,D)(m 0，m 13，m 14，m 15)(aa ，d 3，d 9，d 10，dn)解：画出函数F 的卡诺图如下：■ CD AB 、 00 01111000 01 11 101-18 (1) Y AB AC BC Z AB 解：画出函数 Y 、Z 的卡诺图如下：1-18 (2) Y (A B C)(AB CD) 解：Y (AB C)(AB CD) AB1 XXX0 0 0 0 0 111XXX经化简可得F(A,B,C,D) ABAD AC 0 0 1 0 0 0 1 0 1 1 1 1 00 10100 01 11 10的卡诺图11 10 ACBC由卡诺图可知：Y Z1 1 0 1 1 0 0 0AB^CD 00Z AB CDACD BCD ABC CD 0 1Z 的卡诺图00 丫2的卡诺图1-19已知 0 0 1 00 0 1 01 1 1 1 0 0 1 0 0111 10 Z 的卡诺图 A B 、C 、D 是一个十进制数 X 的8421BCD 码，当X 为奇数时，输出 Y 为1,否则Y 为0。

第一章开关理论基础1.将下列十进制数化为二进制数和八进制数十进制二进制八进制49 110001 6153 110101 65127 1111111 177635 1001111011 11737.493 111.1111 7.7479.43 10011001.0110111 231.3342.将下列二进制数转换成十进制数和八进制数二进制十进制八进制1010 10 12111101 61 751011100 92 1340.10011 0.59375 0.46101111 47 5701101 13 153.将下列十进制数转换成8421BCD码1997=0001 1001 1001 011165.312=0110 0101.0011 0001 00103.1416=0011.0001 0100 0001 01100.9475=0.1001 0100 0111 01014.列出真值表，写出X的真值表达式A B C X0 0 0 00 0 1 00 1 0 00 1 1 11 0 0 01 0 1 11 1 0 11 1 1 1 X=A BC+A B C+AB C+ABC 5.求下列函数的值当A,B,C为0,1,0时：A B+BC=1(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,1,0时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=1当A,B,C为1,0,1时：A B+BC=0(A+B+C)(A+B+C)=1(A B+A C)B=06.用真值表证明下列恒等式(1) (A⊕B)⊕C=A⊕(B⊕C)A B C (A⊕B)⊕C A⊕(B⊕C)0 0 0 0 00 0 1 1 10 1 0 1 10 1 1 0 01 0 0 1 11 0 1 0 01 1 0 0 01 1 1 1 1所以由真值表得证。

（2）A⊕B⊕C=A⊕B⊕CA B C A⊕B⊕C A⊕B⊕C0 0 0 1 10 0 1 0 00 1 0 0 00 1 1 1 11 0 0 0 01 0 1 1 11 1 0 1 11 1 1 0 07.证明下列等式（1）A+A B=A+B证明：左边= A+A B=A(B+B)+A B=AB+A B+A B=AB+A B+AB+A B=A+B=右边(2)ABC+A B C+AB C=AB+AC证明：左边= ABC+A B C+AB C= ABC+A B C+AB C+ABC=AC(B+B )+AB(C+C ) =AB+AC =右边（3） E D C CD A C B A A )(++++=A+CD+E 证明：左边=E D C CD A C B A A )(++++ =A+CD+A B C +CD E =A+CD+CD E =A+CD+E =右边（4） C B A C B A B A ++=C B C A B A ++ 证明：左边=C B A C B A B A ++=C B A C AB C B A B A +++)( =C B C A B A ++=右边8.用布尔代数化简下列各逻辑函数表达式9.将下列函数展开为最小项表达式 (1) F(A,B,C) =Σ(1,4,5,6,7)(2) F(A,B,C,D) = Σ(4,5,6,7,9,12,14) 10.用卡诺图化简下列各式（1）C AB C B BC A AC F +++=化简得F=C(2)C B A D A B A D C AB CD B A F++++=F=D A B A +（3） F(A,B,C,D)=∑m (0,1,2,5,6,7,8,9,13,14)化简得F=D BC D C A BC A C B D C ++++ (4) F(A,B,C,D)=∑m (0,13,14,15)+∑ϕ(1,2,3,9,10,11)化简得F=AC AD B A ++11.利用与非门实现下列函数，并画出逻辑图。

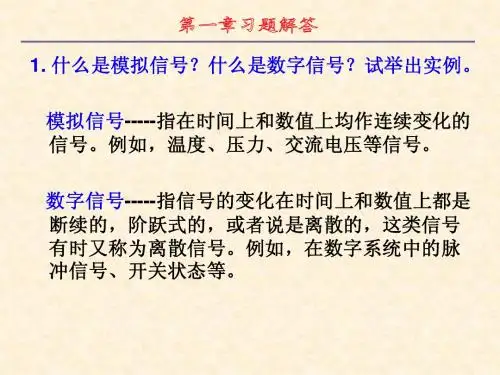

胡全连版数字逻辑第1章习题解答第一篇：胡全连版数字逻辑第1章习题解答第一章绪论习题一参考答案1.1 解释什么是数字信号？解：数字信号指幅度的取值是离散的，幅值表示被限制在有限个数值之内。

比如二进制码0和1就是一种数字信号。

二进制码受干扰的影响小，有易于数字电路进行处理，所以得到了广泛的应用。

1.2 数字系统中如何解决数据的符号表示的问题？你认为小数点的问题该如何解决？解：一个数送入计算机进行运算处理时，首先将其转换为二进制数，同时还要解决数据的正负问题。

前面讨论的数据都没有考虑二进制数的符号，一般认为其为正数，实际上不带符号的数是数的绝对值，在绝对值前加上表示正负的符号(+/-)就成了带符号数。

一个数由两部分组成：一部分是表示数的符号，另一部分是表示数的数值。

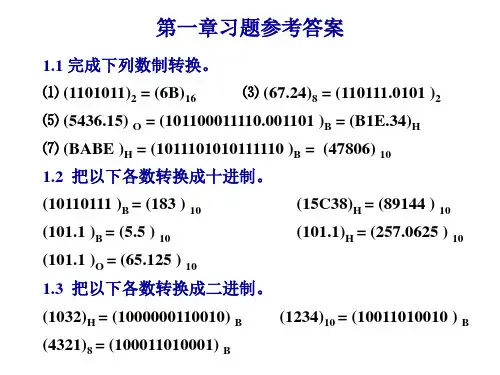

1.3 将下列二进制数转换成十进制数、八进制数和十六进制数（1）1110101（2）0.101101解：（1）1110101=117D=165O=75H（2）0.101101=0.703125D=0.55O=0.B4H（3）10111.11=23.75D=27.6O=17.CH1.4 将十进制数(29.333)10转换成二进制数、八进制数和十六进制数，二进制数精确到小数点后５位。

解：(29.333)10=(1D.553F7)16=(11101.010101)2=(35.25237)81.5 写出下列二进制各数的原码、反码和补码（1）-1110101（2）-0.101101解：（1）-1110101原=1 1110101；-1110101反=1 0001010；-1110101补=1 0001011（2）-0.101101原=1 101101；-0.101101反=1 010010；-0.101101补=1 0100111.6 试将十进制数99用码、余3码和格雷码分别表示。

解：（99）10=（1001 1001）8421BCD=（1100 1100）余3码=（1010 1010）格雷码1.7 完成下列代码间转换解：（1）（100000111001.01110101）8421=（839.75）10 （2）（***1）余3=（1110 0000 1111 1100）24211.8 确定下列二进制代码的奇偶校验码（1）1010101，（2）100100100解：（1）0 1010101；（2）1 1001001001.9 试论证十进制数转换成二进制数①整数部分：除2取余，②小数部分：乘２取整方法的可行性。

习题一1.1 把下列不同进制数写成按权展开式:⑴(4517.239)10= 4×103+5×102+1×101+7×100+2×10-1+3×10-2+9×10-3⑵(10110.0101)2=1×24+0×23+1×22+1×21+0×20+0×2-1+1×2-2+0×2-3+1×2-4⑶(325.744)8=3×82+2×81+5×80+7×8-1+4×8-2+4×8-3⑷(785.4AF)16=7×162+8×161+5×160+4×16-1+A×16-2+F×16-31.2 完成下列二进制表达式的运算:1.3 将下列二进制数转换成十进制数、八进制数和十六进制数：⑴(1110101)2=(165)8=(75)16=7×16+5=(117)10⑵(0.110101)2=(0.65)8=(0.D4)16=13×16-1+4×16-2=(0.828125)10⑶(10111.01)2=(27.2)8=(17.4)16=1×16+7+4×16-1=(23.25)101.4 将下列十进制数转换成二进制数、八进制数和十六进制数,精确到小数点后5位：⑴(29)10=(1D)16=(11101)2=(35)8⑵(0.207)10=(0.34FDF)16=(0.001101)2=(0.15176)8⑶(33.333)10=(21.553F7)16=(100001.010101)2=(41.25237)81.5 如何判断一个二进制正整数B=b6b5b4b3b2b1b0能否被(4)10整除?解: 一个二进制正整数被(2)10除时,小数点向左移动一位, 被(4)10除时,小数点向左移动两位,能被整除时,应无余数,故当b1=0和b0=0时, 二进制正整数B=b6b5b4b3b2b1b0能否被(4)10整除.1.6 写出下列各数的原码、反码和补码：⑴0.1011[0.1011]原=0.1011; [0.1011]反=0.1011; [0.1011]补=0.1011⑵0.0000[0.000]原=0.0000; [0.0000]反=0.0000; [0.0000]补=0.0000⑶-10110[-10110]原=110110; [-10110]反=101001; [-10110]补=1010101.7 已知[N]补=1.0110,求[N]原,[N]反和N.解:由[N]补=1.0110得: [N]反=[N]补-1=1.0101, [N]原=1.1010,N=-0.10101.8 用原码、反码和补码完成如下运算：⑴0000101-0011010[0000101-0011010]原=10010101；∴0000101-0011010=-0010101。
