单元机组集控运行----锅炉部分第一章单元机组启停单元机组定义：每台锅炉直接向所配合的一台汽轮机供汽，汽轮机再驱动发电机，且该发电机所发的电功率直接经一台升压变压器送往电力系统特点：1、各独立单元没有横向联系2、各单元自身所需新蒸汽的辅助设备均由支管与各单元的蒸汽总管相连3、各单元自身所需的厂用电取自本发电机电压母线优点：1、系统简单，发电机电压回路的开关电器较少，事故可能性减少2、操作方便，且便于滑参数启停3、适合集中控制运行原则：在保证安全的前提下，尽可能地提高机组运行的热经济性最优化启停方案：保证各零部件应力、胀差、轴向位移等技术指标不超限的前提下，机组以最高的经济性，最短的时间内启动停运启动：从锅炉点火，升温升压，暖管，当锅炉的出口蒸汽参数达到规定值时，对汽轮机冲转，直到发电机并网并接到负荷的全过程停运：就是启动的逆过程，从减负荷，降温降压，机组解列，锅炉熄火，汽轮机降速直到停转的全过程启动的分类按冲转时进汽方式的分类：高中压缸启动、中压缸启动按控制进汽量的阀门分类：用调节阀启动、用自动主汽阀或电动主汽阀启动、用自动主汽阀或电动主汽阀的旁路阀启动按启动前金属温度分类：冷态启动150—200摄氏度、温态启动200—350摄氏度、热态启动350摄氏度以上、极热态启动在450摄氏度以上按蒸汽参数分类：额定参数启动、滑参数启动（又分为真空法滑参数启动和压力法滑参数启动）受热面的保护水冷壁：在升压初期，水冷壁内含汽量较少，水循环又不正常，燃烧器少，各水冷壁金属温度不同，会引起下联箱变形或管子损坏。
所以必须采取一定的措施，使得水冷壁受热均匀，比如均匀对称地投入燃烧器，各燃烧器定期轮换运行，加强下联箱放水并采用蒸汽加热以加强水的循环等过热器和再热器：在启动中两者没有工质流过，甚至有水，同时在启动初期，燃烧不稳定，容易使流经过热器的烟气分配不均匀，因此容易出现局部超温，出现比较大的气温波动，甚至是水塞，要是有水塞的话就要注意控制过热器和再热器进出口的烟温，只有当水塞疏通了才可以通入蒸汽。
![电厂大型单元机组的功率的调节方式[工程类精品文档]](https://img.taocdn.com/s1/m/4bc862e9ba0d4a7302763a40.png)

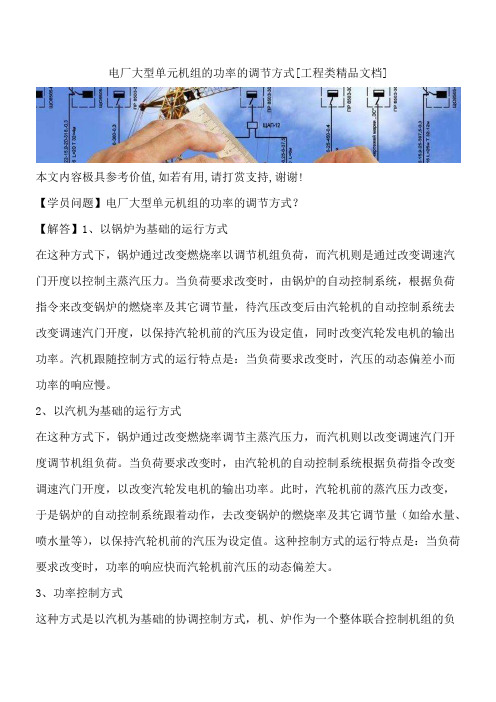

电厂大型单元机组的功率的调节方式[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!【学员问题】电厂大型单元机组的功率的调节方式？【解答】1、以锅炉为基础的运行方式在这种方式下，锅炉通过改变燃烧率以调节机组负荷，而汽机则是通过改变调速汽门开度以控制主蒸汽压力。
当负荷要求改变时，由锅炉的自动控制系统，根据负荷指令来改变锅炉的燃烧率及其它调节量，待汽压改变后由汽轮机的自动控制系统去改变调速汽门开度，以保持汽轮机前的汽压为设定值，同时改变汽轮发电机的输出功率。
汽机跟随控制方式的运行特点是：当负荷要求改变时，汽压的动态偏差小而功率的响应慢。
2、以汽机为基础的运行方式在这种方式下，锅炉通过改变燃烧率调节主蒸汽压力，而汽机则以改变调速汽门开度调节机组负荷。
当负荷要求改变时，由汽轮机的自动控制系统根据负荷指令改变调速汽门开度，以改变汽轮发电机的输出功率。
此时，汽轮机前的蒸汽压力改变，于是锅炉的自动控制系统跟着动作，去改变锅炉的燃烧率及其它调节量（如给水量、喷水量等），以保持汽轮机前的汽压为设定值。
这种控制方式的运行特点是：当负荷要求改变时，功率的响应快而汽轮机前汽压的动态偏差大。
3、功率控制方式这种方式是以汽机为基础的协调控制方式，机、炉作为一个整体联合控制机组的负荷及主蒸汽压力，也称为机炉整体控制方式。
当负荷要求改变时，根据负荷指令和机组实际输出功率之间的偏差，以及汽轮机主汽门前汽压与其设定值之间的偏差，使锅炉和汽轮机的自动控制系统协调地实时改变汽轮机的调速汽门开度和锅炉的燃烧率（和其它调节量），使汽轮机前汽压的动态偏差较小而功率响应较快。
近来参加电网调频的大型火力发电机组大都采用这种控制方式。
以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
第二章单元机组运行调节第二章单元机组运行调节一、名词解释：1.燃烧设备惯性2.单元机组定压运行3.单元机组变压运行4.虚假水位现象5.胀差6.监视段压力7.最佳过量空气系数8.最佳真空9.极限真空10.一次风率11.汽温特性12.锅炉蓄热能力13.功率因数二、填空题：1.引起主汽压力波动的原因主要来自和两方面。
2.在外扰的作用下，锅炉主蒸汽压力与流量的变化方向。
3.在外界负荷不变的情况下，锅炉燃烧率增加，将引起主汽压力，在汽轮机调节汽阀开度未改变之前，主蒸汽流量，为维持机组出力不变，调节汽阀应，主蒸汽流量随之。
4.影响汽压变化的因素主要有：、、。
5.锅炉蓄热能力越小，汽压变化速度越。
6.燃烧设备惯性越大，负荷变化时，汽压变化速度越。
7.当单元机组采用炉跟机方式运行时，由锅炉侧（自动、手动）调节，由汽轮机侧（自动、手动）调节。
这种调节特点是机组对电网的负荷响应速度，变负荷过程中主汽压力波动。
8.单元机组采用机跟炉方式运行时，由汽轮机侧（自动、手动）调节，由锅炉侧（自动、手动）调节。
这种调节特点是机组对电网的负荷响应速度，变负荷过程中主汽压力波动。
9.高加故障撤出运行，维持锅炉负荷不变，过热器出口汽温。
10.运行中过量空气系数增大，将使主、再汽温、排烟损失。
11.外界负荷突然增大，在给水量和燃料量未及时调整之前，汽包水位先，最终，此水位变化为现象，应注意防止误操作。
12.目前大容量汽包锅炉过热汽温的调节一般都采用方式。
13.当负荷降低时，为维持再热汽温，摆动式喷燃器向摆动，这时需，以维持过热汽温。
14.如果在喷燃器倾角的调节范围内，再热汽温仍高于规定值，应投入，以防止再热器超温。
15.汽温的调节常采用分隔烟道挡板调温。
16.目前300MW以上大型火电机组汽包炉的给水控制系统大都采用控制系统，这种控制系统在启停和低负荷时采用冲量控制方式，在高负荷下采用冲量控制方式。
17.汽轮机在主汽温降低时，若维持额定负荷不变，就必须增大进汽量，最末一、二级因和同时增大，可能过负荷。
第二章单元机组运行调节一、名词解释：1.燃烧设备惯性2.单元机组定压运行3.单元机组变压运行4.虚假水位现象5.胀差6.监视段压力7.最佳过量空气系数8.最佳真空9.极限真空10.一次风率11.汽温特性12.锅炉蓄热能力13.功率因数二、填空题：1.引起主汽压力波动的原因主要来自和两方面。
2.在外扰的作用下，锅炉主蒸汽压力与流量的变化方向。
3.在外界负荷不变的情况下，锅炉燃烧率增加，将引起主汽压力，在汽轮机调节汽阀开度未改变之前，主蒸汽流量，为维持机组出力不变，调节汽阀应，主蒸汽流量随之。
4.影响汽压变化的因素主要有：、、。
5.锅炉蓄热能力越小，汽压变化速度越。
6.燃烧设备惯性越大，负荷变化时，汽压变化速度越。
7.当单元机组采用炉跟机方式运行时，由锅炉侧（自动、手动）调节，由汽轮机侧（自动、手动）调节。
这种调节特点是机组对电网的负荷响应速度，变负荷过程中主汽压力波动。
8.单元机组采用机跟炉方式运行时，由汽轮机侧（自动、手动）调节，由锅炉侧（自动、手动）调节。
这种调节特点是机组对电网的负荷响应速度，变负荷过程中主汽压力波动。
9.高加故障撤出运行，维持锅炉负荷不变，过热器出口汽温。
10.运行中过量空气系数增大，将使主、再汽温、排烟损失。
11.外界负荷突然增大，在给水量和燃料量未及时调整之前，汽包水位先，最终，此水位变化为现象，应注意防止误操作。
12.目前大容量汽包锅炉过热汽温的调节一般都采用方式。
13.当负荷降低时，为维持再热汽温，摆动式喷燃器向摆动，这时需，以维持过热汽温。
14.如果在喷燃器倾角的调节范围内，再热汽温仍高于规定值，应投入，以防止再热器超温。
15.汽温的调节常采用分隔烟道挡板调温。
16.目前300MW以上大型火电机组汽包炉的给水控制系统大都采用控制系统，这种控制系统在启停和低负荷时采用冲量控制方式，在高负荷下采用冲量控制方式。
17.汽轮机在主汽温降低时，若维持额定负荷不变，就必须增大进汽量，最末一、二级因和同时增大，可能过负荷。
同时，进汽量增加还会引起汽轮机的增大。
因此汽轮机在主汽温降低时必须限制运行。
18.真空下降时，若维持进汽量不变，机组的功率将；若维持满负荷运行进汽量将，轴向推力。
19.电网频率低时，由于发电机转速下降，发电机端电压，要维持正常电压，必须转子励磁电流，可能导致发电机定子、转子温度。
20.汽轮发电机采用的水氢氢冷却方式,即为水内冷, 为氢气内冷, 为氢气表面冷却。
21.循环流化床锅炉运行时，由对烟气进行气-固分离，将未燃尽的燃料分离下来，再让系统将其送回炉膛进行燃烧。
22.循环流化床锅炉将煤粒和脱硫用同时送入炉膛，能实现燃烧过程中的脱硫。
23.送入循环流化床锅炉的石灰石经煅烧生成和，在炉膛上部稀相区，与燃料燃烧生成的反应，生成硫酸钙，实现燃烧过程中脱硫。
24.配直吹式制粉系统的锅炉进行燃料量调整时：①若负荷变化小，通过改变来适应负荷变化的需要；②若负荷变化大，则通过来适应负荷变化的需要。
25.中间仓储式制粉系统的锅炉进行燃料量调整时，若负荷变化不大，通过改变来适应负荷变化的需要；若负荷变化大，则通过作为粗调，再改变作为细调，来适应负荷变化的需要。
26.入炉总风量的调整是通过对进行调整的，即通过改变进口导向器或动叶位置来实现的。
27.总二次风量的调整是按照量和量，对风机的进口导向器或动叶位置进行调节的。
28.一次风率是指一次风占的比例。
对于直吹式制粉系统，随着负荷的降低，一次风率是的。
总一次风量的调整是通过改变静叶和动叶的位置实现的。
29.二次风由风、风、风三部分组成，其中风是二次风的主要部分。
30.新蒸汽温度不变而压力升高时，汽轮机末几级的蒸汽湿度。
31.机组按年负荷率和年运行小时数可分为机组和机组。
32.在部分负荷下，单元机组采用定压运行方式时，给水泵功率因减少而降低；而采用变压运行时，不仅减少，而且也降低，所以使给水泵的功率降低幅度比较大。
33.采用变压运行时，负荷降低，对汽包锅炉会造成省煤器工质所需热量，有可能发生省煤器。
34.为维持炉膛负压，增负荷时应先增（燃料量、送风量、引风量）量、再增量和量，减负荷过程应。
35.主汽压的控制与调节以改变作为基本的调节手段，只有在危急情况或其他一些特殊情况下，才能用增减的方法来调节。
36.AGC是指、EMS是指。
37.单元机组的负荷控制系统由、和三部分组成。
38.锅炉点火前的炉膛吹扫和燃油系统泄漏试验是由系统自动完成的。
39.正常运行时，给水中的溶解氧应控制在μg/L以下。
40.离心式风机目前广泛采用方式进行风量调节。
轴流式风机目前广泛采用方式进行风量调节。
三、选择题1.当机组突然甩负荷时，汽包水位变化趋势是（ B ）。
A、下降；B、先下降后上升；C、上升；D、先上升后下降。
2.锅炉各项损失中，损失最大的是（ C ）。
A、散热损失；B、化学未完全燃烧损失；C、排烟热损失；D、机械未完全燃烧损失。
3.在外界负荷不变的情况下，燃烧减弱时，汽包水位（ C ）。
A、上升；B、下降；C、先下降后上升；D、先上升后下降。
4.机组启动初期，主蒸汽压力主要由（ A ）调节。
A、汽轮机旁路系统；B、锅炉燃烧；C、锅炉和汽轮机共同；D、发电机负荷。
5.水冷壁受热面无论是积灰、结渣或积垢，都会使炉膛出口烟温（ B ）。
A、不变；B、增高；C、降低；D、突然降低。
6.对于凝汽式汽轮机的压力级，下列叙述正确的是：（ C ）A、流量增加时焓降减小；B、流量增加反动度减小；C、流量增加时，中间各压力级的级前压力成正比地增加，但焓降、速比、反动度、效率均近似不变；D、流量增加反动度增加。
7.当凝汽器真空降低，机组负荷不变时，轴向推力（ A ）。
A、增加；B、减小；C、不变；D、不确定。
8.同步发电机的转子绕阻中（ A ）产生磁场。
A、通入直流电；B、通入交流电；C、感应产生电流；D、感应产生电压。
9.提高除氧器水箱高度是为了（ D ）。
A、提高给水泵出力；B、便于管道及给水泵的布置；C、提高给水泵的出口压力，防止汽化；D、保证给水泵的入口压力，防止汽化。
10.汽轮机运行中要求润滑油温度最大不超过（ D ）度A、35；B、40；C、42；D、45。
11.给水泵中间抽头的水作（ B ）的减温水。
A、锅炉过热器；B、锅炉再热器；C、凝汽器；D、高压旁路。
12.锅炉点火初期加强水冷壁放水的目的是（ A ）。
A、促进水循环；B、提高蒸汽品质；C、稳定燃烧。
13.对流过热器在负荷增加时，其温度（ C ）。
A、下降；B、不变；C、升高。
14.受热面定期吹灰的目的是（ A ）。
A、减少热阻；B、降低受热面的壁温差；C、降低工质的温度；D、降低烟气温度。
15.提高主蒸汽温度主要受到（ C ）的限制。
A、锅炉传热温差；B、热力循环；C、金属耐高温性能；D、汽轮机末级叶片湿度。
16.总二次风量的调整应按照（ D ），对（）的进口导向器或动叶位置进行调节。
A、一次风量和氧量、引风机；B燃料量和给水量、送风机；C、燃料量和一次风量、一次风机；D、燃料量和氧量、送风机。
17.凝汽器最佳真空( C )极限真空。
A、高于；B、等于；C、低于；18.当单元机组采用炉跟机方式运行时，其控制方式是（ B ）。
A、锅炉调负荷、汽轮机调压力；B、锅炉调压力、汽轮机调负荷；C、根据负荷响应速度而定；D、根据压力变化速度而定。
19.过热器前受热面长时间不吹灰或水冷壁结焦会造成（ A ）。
A、过热汽温偏高；B、过热汽温偏低；C、水冷壁吸热量增加；D、水冷壁吸热量不变。
20.采用直吹式制粉系统的锅炉，随着负荷的降低，一次风率（ A ）。
A、增大；B、减小；C、不变。
21.真空系统的严密性下降后，凝汽器的传热端差（ A ）。
A、增大；B、减小；C、不变；D、时大时小。
22.高压加热器水位迅速上升至极限而保护未动作应（ D ）。
A、联系降负荷；B、给水切换旁路；C、关闭高加到除氧器疏水；D、紧急切除高压加热器。
23.当转轴发生油膜振荡时（ D ）。
A、振动频率与转速相一致；B、振动频率为转速之半；C、振动频率为转速的一倍；D、振动频率与转子第一临界转速基本一致。
24.绝对压力与表压力的关系是( A )。
A、P绝=P表+P大气；B、P表= P大气-P绝；C、P表=P绝+P大气。
25.当锅炉蒸发量低于（ A ）额定值时，必须控制过热器入口烟气温度不超过管道允许温度，尽量避免用喷水减温，以防止喷水不能全部蒸发而积存过热器中。
A、10% ；B、15% ；C、20%；D、30%。
26.在机组甩负荷或减负荷速度过快时，会造成锅炉汽包水位瞬间（ B ）。
A、急剧上升；B、急剧下降；C、轻微波动。
27.对于整个锅炉机组而言，最佳煤粉细度是指（ C ）。
A、磨煤机电耗最小时的细度；B、制粉系统出力最大时的细度；C、锅炉净效率最高时的煤粉细度；D、总制粉单耗最小时的煤粉细度。
28.当电网频率降低时，运行中的发电机将出现（ A ）现象。
A、铁芯温度升高；B、转子风扇出力升高；C、可能使汽轮机叶片断裂；D、发电机的效率升高。
29.功率因数是（ A ）。
A、有功功率与视在功率的比值；B、无功功率与视在功率的比值；C、无功功率与有功功率的比值。
30.锅炉水冷壁内壁结垢，会造成（ D ）。
A、传热增强，管壁温度降低；B、传热减弱，管壁温度降低；C、传热增强，管壁温度升高；D、传热减弱，管壁温度升高。
31.汽轮发电机采用的水氢氢冷却方式是指（ A ）。
A、定子绕组为水内冷，转子绕组为氢气内冷，定子铁芯及其构件为氢气表面冷却；B、转子绕组为水内冷，定子绕组为氢气内冷，定子铁芯及其构件为氢气表面冷却；C、定子铁芯及其构件为为水内冷，定子绕组为氢气内冷，转子绕组氢气表面冷却。
32.采用直吹式制粉系统的锅炉，当负荷变化小时，应通过（ B ）来适应负荷变化的需要。
A、启、停一套制粉系统；B、改变运行制粉系统的出力；C、改变运行给粉机的出力；D、自上而下停运燃烧器。
33.在外扰的作用下，锅炉主蒸汽压力与流量的变化方向（ B ）。
A、相同；B、相反；C、先相同后相反；D、取决于负荷变化速度。
34.协调控制系统共有五种运行形式，其中负荷调节反应最快的方式是（ D ）。
A、机炉独立控制方式；B、协调控制方式；C、汽轮机跟随锅炉方式；D、锅炉跟随汽轮机方式。
35.当提高发电机有功出力时，如不调整励磁电流，则发电机的无功出力将随之（ B ）。
A、变大；B、变小；C、不变；D、不能确定。
36.当需要接受调度指令参加电网调频时，机组应采用（ D ）控制方式。
A、机跟炉；B、炉跟机；C、机炉手动；D、机炉协调。
37.发电机与系统并列运行时，有功负荷的调整是改变汽机（ C ）。
A、进汽压力；B、进汽温度；C、进汽量；D、转速。
