YAMAHA---DM1000调音台操作手册(中文)

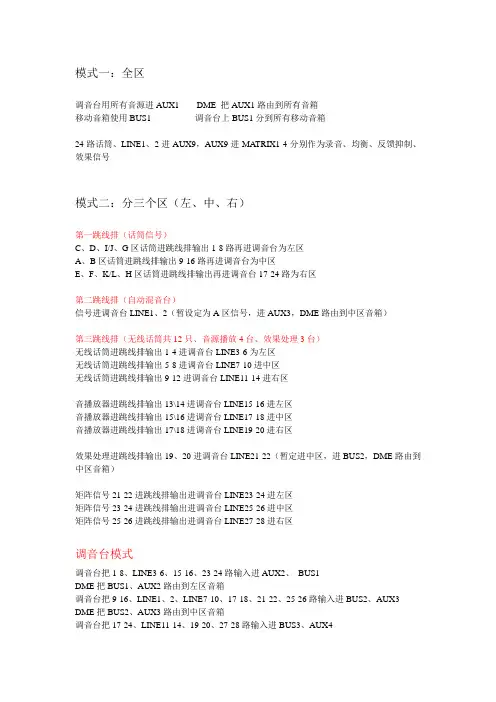

模式一：全区调音台用所有音源进AUX1 DME 把AUX1路由到所有音箱移动音箱使用BUS1 调音台上BUS1分到所有移动音箱24路话筒、LINE1、2进AUX9，AUX9进MA TRIX1-4分别作为录音、均衡、反馈抑制、效果信号模式二：分三个区（左、中、右）第一跳线排（话筒信号）C、D、I/J、G区话筒进跳线排输出1-8路再进调音台为左区A、B区话筒进跳线排输出9-16路再进调音台为中区E、F、K/L、H区话筒进跳线排输出再进调音台17-24路为右区第二跳线排（自动混音台）信号进调音台LINE1、2（暂设定为A区信号，进AUX3，DME路由到中区音箱）第三跳线排（无线话筒共12只、音源播放4台、效果处理3台）无线话筒进跳线排输出1-4进调音台LINE3-6为左区无线话筒进跳线排输出5-8进调音台LINE7-10进中区无线话筒进跳线排输出9-12进调音台LINE11-14进右区音播放器进跳线排输出13\14进调音台LINE15-16进左区音播放器进跳线排输出15\16进调音台LINE17-18进中区音播放器进跳线排输出17\18进调音台LINE19-20进右区效果处理进跳线排输出19、20进调音台LINE21-22（暂定进中区，进BUS2，DME路由到中区音箱）矩阵信号21-22进跳线排输出进调音台LINE23-24进左区矩阵信号23-24进跳线排输出进调音台LINE25-26进中区矩阵信号25-26进跳线排输出进调音台LINE27-28进右区调音台模式调音台把1-8、LINE3-6、15-16、23-24路输入进AUX2、BUS1DME把BUS1、AUX2路由到左区音箱调音台把9-16、LINE1、2、LINE7-10、17-18、21-22、25-26路输入进BUS2、AUX3 DME把BUS2、AUX3路由到中区音箱调音台把17-24、LINE11-14、19-20、27-28路输入进BUS3、AUX4DME把BUS3、AUX4路由到右区音箱调音台录音调音台把1-8、LINE3-6路输入进AUX9调音台把9-16、LINE1、2、LINE7-10路输入进AUX10调音台把17-24、LINE11-14路输入进AUX11（AUX9-11送到MATRIX1-4需在调音台上手动分配才可作到同时进行处理）模式三：分七个区（左一、左二、左三、中、右一、右二、右三）第一跳线排（话筒信号）C、D区话筒进调音台1-3路为左一区I/J区话筒进调音台前4-6路为左二区G区话筒进调音台前7-9路为左三区AB区话筒进调音台10-12路为中区E、F区话筒进调音台13-15路为右一区K/L区话筒进调音台前16-18路为右二区H区话筒进调音台前19-21路为右三区第二跳线排（自动混音台）信号进调音台LINE1、2（暂设定为中区信号）第三跳线排（无线话筒共12只、音源播放4台、效果处理3台）无线话筒1进调音台LINE3进左一区无线话筒2进调音台LINE4进左二区无线话筒3进调音台LINE5进左三区无线话筒4进调音台LINE6进中区无线话筒5进调音台LINE7进右一区无线话筒6进调音台LINE8进右二区无线话筒7进调音台LINE9进右三区音播放器15\16进调音台LINE15-16左一区音播放器17\18进调音台LINE17-18左二区音播放器19\20进调音台LINE19-20左三区音播放器21\22进调音台LINE21-22中区.。

1、初始化 01V9 62、通常用场景记忆页面来存储和调入场景3、检查电池和系统版本4、使用监听初始化 01V96您可以删除全部的用户设定并且恢复01V96到出厂的状态，同时可以复位操作锁的密码。

步骤如下：1 确保 01V96 的电源关闭。

2 按住 SCENE MEMORY [STORE] 按钮不放，然后打开电源开关。

片刻之后，出现如下的确定窗口：3 如果要对 01V96 进行初始化，移动光标到INITIALIZE 按钮，然后按[ENTER]。

取消初始化操作，移动光标到CANCEL按钮，然后按[ENTER]。

当01V96的内部信息重写后，01V96就回到了工厂设定。

4 如果是要清除密码，在第二步的时候移动光标到 PASSWORD按钮，然后按[ENTER]。

密码就重新设定成“1234”。

如果出现确认窗口后您不进行任何操作，该窗口会自动关闭然后启动01V96。

检查电池和系统版本Utility | Battery页面用于检查内部电池的情况和显示系统版本。

可以通过反复按DISPLAY ACCES[UTILITY] 按钮来显示该页面。

1Status （状态）如果状态显示“Okay”，说明电池的电量充足。

如果显示“Voltage Low!”，就提醒您赶快找YAMAHA的经销商或者是服务中心更换电池。

否则会引起01V96的记忆数据丢失。

2Ver X.XX (X.XX 是版本号。

)显示当前的系统版本。

当您要进行系统软件升级之前，一定要先检查当前系统版本。

请访问以下网站检查最新系统的版本号码：com/通常用场景记忆页面来存储和调入场景在Scene Memory（场景记忆）页面，您可以存储、调入、写保护、删除和编辑场景的标题。

1 把您要作为场景保存的 01V96 参数调节好。

2 反复按DISPLAY ACCESS [SCENE]按钮直到出现 Scene | Scene page 页面。

3 旋转参数轮或者是按[INC]/[DEC]按钮来选择场景记忆，移动光标到其中一个按钮，然后按[ENTER]。

Y A M A H A02R数字调音台• 最新24bit录音技术• 具有40路输入（模拟24路+数码16路），8编组输出，全自动功能数码调音台。

• 内置两个YAMAHA专业数字效果器• 每轨有独立4段参数均衡器及动态处理器• 三种环绕声设置[2+2]、[3+1]及[3+2+1]• 时间码或MIDI时序自动调音功能• 电动推子MIDI遥控及64个场景记忆• 兼容Tascam、ADAT、AES/EBU及YAMAHA等通用的数码格式。

技术规格总谐波失真 少于0.2%,20Hz—20kHz（模拟输出）@+14dB至600ohm频响范围 +1,-3dB,20Hz—20kHz @+4dB至600ohm动态范围 110dB(典型)数字模拟转换器（立体声输出)105dB(典型)AD+DA(Mic/Line输入至立体声输出)噪声 -128dB等量输入噪声（20Hz—20kHz）阻抗=150ohm，输入增益=最大，输入衰减=0dB，输入灵敏度=-60dB串音（@1kHz） 70dB相邻通道输入70dB输入至输出A/D转换 20bit线性,64倍超采样(输入1—24)D/A转换 20bit线性,8倍超采样(立体声输出,控制室监听输出) 18bit线性,8倍超采样(录音棚监听输出,辅助输出1—8)内部信号处理器 32bit(动态范围=192dB)采样频率 内置:44.1/48kHz, 外置:32kHz(-6%)-48kHz(+6%)均衡器 4段均衡器频率：20Hz—20kHz(120点), 增益：+18dB(0.5dB 间隔),Q 值：0.1-10(41点)-4部分类型:坡状/滤波器-低频/高频(40输入,内置效果返回1,2，立体声输出)推子 21个100mm 电动式推子记忆 情景（全部呼叫） 96通道存储库 64均衡器存储库 128（40个预置）动态效果存储库 128（40个预置）效果存储库 128（40个预置）自动混音 16（512kB ）显示 320 × 240点阵背光式液晶显示屏（带对比控制）立体声电平表21段 × 2 LED 体积（宽×高×深）662.7 × 221.5 × 685mm 重量 30kgY A M A H A 02R 数字调音台功能及操作(1)YAMAHA 02R调音台是带有电脑液晶显示屏的数字调音设备。

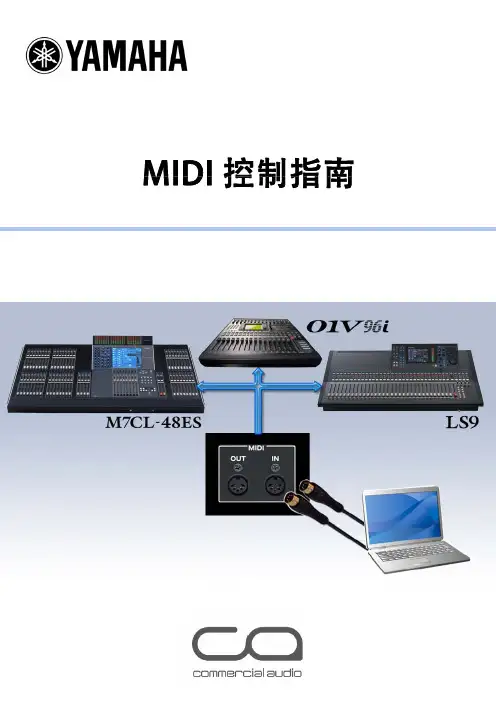

MIDI 控控制指南MIDI控本指南介绍了用于YAMAHA数字调音台（M7C 和01V96）的MIDI信息并以设置步骤为例描和01V96）的MIDI信息，并以设置步骤为例描本指南以M7CL V3数字调音台为例描述了通过的功能。

一些在M7CL上可行功能的在其他型号上并不可的用户手册。

目录介绍P2MIDI信息介绍Program Change 实例P3利用Program Change控制Bank 模式下的Program C P6Bank 模式下的Program C P7其他模式Control Change 实例P9用Control Change (TABLE P13用NRPN控制推子电平和声Parameter Change 实例P17用Parameter Change控制CL、LS9、PM5D、DM2000、02R96、DM1000描述了MIDI信息应用实例描述了MIDI信息应用实例。

过外部设备发送MIDI信息到MIDI接口来控制M7CL 可行。

关于各型号上可行的MIDI细节，详见各自制场景和预置Change E)控制推子电平和声像值声像值制推子电平和声像值介绍MIDI是乐器数字接口（Musical Instru 是乐字接（在电子乐器之间传输其表演数字数据的•本指南假定读者已经具有MIDI的基础知识，所以MIDI信号中Program-change, contro 应用于控制Yamaha数字调音台场景和Program changeMIDI 信号的program change信息可用你可以呼出在调音台的program chan Control changeMIDI control change信息可用于很多你可以控制在调音台的control chang 你可以控制在调音台的control chang Parameter change如同control change信息, MIDI param 平和声像值的参数。

使用说明书请在操作使用前，首先仔细阅读下述内容*请将本说明书存放在安全的地方，以便将来随时参阅。

警告为了避免因触电、短路、损伤、火灾或其它危险可能导致的严重受伤甚至死亡，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：•只能使用本设备所规定的额定电压。

所要求的电压被印在本设备的铭牌上。

•只能使用提供的电源线。

•请勿将电源线放在热源如加热器或散热器附近，不要过分弯折或损伤电源线，不要在其上加压重物，不要将其放在可能被踩踏引起绊倒或可能被碾压的地方。

•请务必连接到带有保护接地连接的适当电源插座。

接地不当可能引起触电。

•请勿打开本设备并试图拆卸其内部零件或进行任何方式的改造。

本设备不含任何用户可自行修理的零件。

若出现异常，请立即停止使用，并请有资格的Yamaha维修人员进行检修。

•请勿让本设备淋雨或在水附近及潮湿环境中使用，或将盛有液体的容器放在其上，否则可能会导致液体溅入任何开口。

如果任何液体如水渗入本设备，请立即切断电源并从AC电源插座拔下电源线。

然后请有资格的Yamaha维修人员对设备进行检修。

•切勿用湿手插拔电源线插头。

•若电源线出现磨损或损坏，使用设备过程中声音突然中断或因此而发出异常气味或冒烟，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的Yamaha维修人员对设备进行检修。

•若本设备发生摔落或损坏，请立即关闭电源开关，从电源插座中拔出电源线插头，并请有资格的Yamaha维修人员对设备进行检修。

小心为了避免您或周围他人可能发生的人身伤害、设备或财产损失，请务必遵守下列基本注意事项。

这些注意事项包括但不限于下列情况：•当准备长期不使用本设备或发生雷电时，请从电源插座中拔出电源线插头。

•当从本设备或电源插座中拔出电源线插头时，请务必抓住插头而不是电源线。

直接拽拉电源线可能会导致损坏。

•当运输或移动本设备时，请务必由两个或两个以上的人进行。

独自一人搬动设备可能损伤背部，导致其它伤害，或者对设备本身造成损坏。

雅马哈调音台说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】YAMAHA GA32/12、GA24/12调音台使用手册为使调音台保持良好的工作状态,应注意以下几点:○1. 避免调音台过热、潮湿、尘土堆积和振动。

○2. 避免物体阻挡，在通风孔保持空气流通。

○3. 避免硬物碰撞，搬运时要小心谨慎。

○4. 不要打开调音台或尝试修理或更改，维修应由有资格的Yamaha维修人员进行。

○5. 在连接或拔出电缆线时，关闭调音台电源，这对防止调音台自身以及其它同调音台连接的设备的损坏是非常重要的。

○6. 插拔电缆线包括AC交流电源线时，请握持插头插拔，不要握持电缆线插拔。

○7. 用柔软干燥的织物清洁调音台，决不使用溶剂，例如汽油或稀释剂清洁调音台。

○8. 使用在调音台后面板上指明的当地的AC交流电压，对调音台正确供电。

在系统中使用所有的设备，AC交流电源应有足够的供电电流。

绪言感谢你选择YAMAHA GA32/12或GA24/12调音台，请详细阅读使用手册，对你使用YAMAHA GA32/12或GA24/12调音台有很大的帮助。

注意:这本手册假定你已经知道调音台的基本操作及调音台的技术术语。

对GA24/12调音台技术规格如果同GA32/12有不同，在括号{}中描述。

特点:GA32/12调音台提供28路单声道｛GA24/12调音台提供20路单声道｝、2组立体声输入模块。

输出通道包含立体声ST1 OUT、ST2 OUT输出；10个混音MIX OUT 1–10输出和2个矩阵MATRIX OUT1－2输出。

每个单声道输入通道提供26 dB定值衰减pad开关、高通滤波器HPF、倒相开关、4段均衡EQ(其中，高－中HI－MID和低－中LO－MID频段的中心频率可变)、100 mm 长音量控制器(推拉电位器)。

还有供每4个输入通道为1组的+48 V幻象电源通断开关。

雅马哈调音台使用说明一、连接设备1.检查所有设备的电源开关是否关闭。

2.查看调音台的主线路输入是否连接到主混音台或扬声器。

3.将各种音频设备连接到合适的输入插孔。

这些设备包括麦克风、乐器、合成器、电脑等。

二、调节输入通道1.选择要调节的输入通道。

2.根据具体情况选择输入插孔类型，如XLR、TRS或RCA。

3.根据需要，打开或关闭48V幻象电源（如果需要给麦克风供电）。

4.调节增益控制，确保输入信号适中，尽量避免过载。

5.使用EQ控制调节音频频率，以增强或削弱特定频段的声音。

三、设置辅助信号1.选择要调节的辅助信号通道。

2.将辅助信号发送到外部设备（如效果器或监听器）。

3.调节辅助信号的沉入量和出座量，以确保适当的信号强度。

四、设置总线和主混音1.将输入通道的信号路由到合适的总线。

2.合理分配不同通道的信号到主混音输出。

3.使用主混音控制调节整个音频信号的平衡，并通过主输出连至扬声器或录音设备。

五、特殊效果和功能1.使用内置效果器为音频信号添加特殊效果。

调整混响、回声、合唱等参数，使声音更加丰富。

2.使用自带的压缩器控制音频动态范围，使音量更加平衡稳定。

3.使用控制台上的旋钮和按钮进行特殊功能设置，如盖帽、切换、静音等。

六、音频录制和回放1.选择要录制的音频源，并连接到音频录制设备，如计算机的音频接口或独立的数字录音机。

2.调整录音设备的输入增益，确保录制的音频质量良好。

3.开始录制音频，并确保每个信号通道的平衡和混合。

七、暂存和存储设置1.如果调音台有存储功能，可以在使用前设置和保存各种音频配置。

2.根据需要，命名并存储相关设置。

八、正常关闭设备1.逐步关闭各个设备的音量和增益控制，以避免突发噪音。

2.关闭所有设备的电源，包括调音台、扬声器和外部设备。

总之，正确使用雅马哈调音台需要了解各种控制元素和连接方式，并根据具体需要进行调整。

熟练掌握调音台的功能和特点，将能够实现高质量的音频处理和混音效果。

雅马哈调音台使用说明雅马哈调音台是一种常见的专业音频设备，用于调节和处理音频信号的音频设备。

它通常由多个通道组成，每个通道都有自己的输入和输出控制，可以调节音频信号的音量、音色、平衡等参数。

本文将详细介绍雅马哈调音台的基本操作和常见功能。

一、基本操作1.音频输入和输出连接：首先，将音频设备（如麦克风、乐器等）的输出线缆连接到调音台的输入插孔中。

然后，将调音台的输出线缆连接到音频监听设备（如扬声器、录音设备等）中，确保正确连接和固定。

2.通道设置：调音台上有多个通道，每个通道都有自己的调节控制。

首先，选择一个空闲的通道，并确保其对应的通道开关关闭。

然后，调整输入增益控制旋钮，使输入信号的音量适中。

同时，还可以根据需要调整其他参数，如高音、低音、平衡等。

3.主输出设置：调音台的主输出控制主要是通过总线和输出选择开关来实现的。

首先，选择要输出的通道，并确保其对应的输出选择开关打开。

然后，调整主输出控制旋钮，以控制整体音量。

最后，将输出线缆连接到音频监听设备中，以进行音频信号的输出和播放。

二、常见功能1.输入信号调节：调音台可以调节输入信号的音量、音色、平衡等参数，以改变音频信号的属性。

通过旋钮、开关等控制，可以实现对音频信号的精确控制和调节。

2.效果器：调音台上通常配备有多个内置效果器，如混响、压缩、延迟等，可以实现对音频信号的实时处理和效果增强。

通过选择不同的效果器和调节参数，可以实现各种音效效果。

3.监听控制：调音台上通常有多个监听控制选项，如耳机输出、监听扬声器等，可以实现对音频信号的实时监听和调试。

通过选择不同的监听选项和调节参数，可以实现对音频信号的精确控制和调节。

4.设备连锁：调音台通常支持多个设备的连锁连接，如外部效果器、录音设备等。

通过选择不同的设备连接方式和调节参数，可以实现多个设备之间的数据传输和信号处理。

5.回放和录制：调音台通常具有回放和录制功能，可以实现对音频信号的回放和录制。

雅马哈调音台操作说明1.音频输入设置-首先，将需要输入调音台的音频源连接到调音台的对应通道，可以是麦克风、乐器、音响设备等。

-通过调整通道上的增益控制旋钮来调整音频输入的音量。

一般情况下，增益控制旋钮应保持在适当的范围内，若增大过多可能会导致音频失真。

-如果需要，可以通过PAD按钮或开关来降低输入的音频信号的电平，以防止过载或失真。

-如果输入信号有问题，可以通过使用EQ控制旋钮来进行频率响应调整。

2.音频通道控制-每个音频通道都有独立的音量控制旋钮，可以用来调整输入信号的音量。

-还有一个用于平衡输入和输出的旋钮，称为平衡控制旋钮。

可以通过平衡控制旋钮将左右声道的音量平衡调整到理想的状态。

- 每个通道通常都有一个mute开关，可以用来临时静音该通道的音频信号。

-如果需要，可以将每个通道的音频信号发送到其他效果器或处理器中，如混响器、压缩器等。

3.主音量控制-调音台上通常有一个主音量控制旋钮，可以用来调整整个音频设备的总音量。

-主音量控制旋钮通常与输出设备相连，如音箱、录音设备等。

4.效果器和处理器设置-一些调音台上配备有内置的效果器和处理器，如混响、均衡器、压缩器等。

-可以通过选择相应的效果器和处理器，然后调整其参数，来对音频信号进行处理和增强。

5.子组设定-一些调音台上具有子组总线功能，可以将多个音频通道的信号发送到一个共同的子组总线上。

-这可以用于将不同乐器或声音分组，便于整合和处理。

6.监听和录制-调音台上通常有一个独立的监听控制台，可以用来监听和调整音频信号。

-可以通过调整监听控制台上的音量旋钮、左右声道平衡控制等来调整音频信号的输出。

-如果需要录音，可以将调音台的输出连接到录音设备，然后通过录音设备来录制音频信号。

7.音频信号处理技巧-在操作调音台时，还需要一些音频信号处理的技巧。

-例如，可以使用动态处理器（如压缩器和门限控制器）来控制音频信号的动态范围，以及混响器来添加空间感。

-使用均衡器可以调整音频信号的频率响应，并通过滤波器等工具来控制不必要的噪声。
