调音台说明书-------------------------------------------------------------------------------- 一个简单而又完整的音响系统，从开始到结束起码包括了话筒、调音台、功放、音箱四个单元。
当然，调音师实际使用的音响系统要比此复杂得多，在多路信号输入的时候，除了话筒，还会有DVD 影碟机（或者CD机）、录放音卡座、MD卡座等。
此外，还会用到专业声频处理设备如混响器、延时器、激励器、压限器、扩展器、均衡器、分频器等。
但是，从整个工作流程来看，调音台无疑位于关键和枢纽的位置，起着承上启下的作用，因而调音师的调节便起着至为重要的作用。
一调音台的功能在使用调音台之前，对于调音台的功能我们要有充分的了解。
调音台是专业音响系统中最重要的设备，一套专业音响系统往往是以调音台为核心的。
常用的调音台能同时接受8~24路不同的信号，并分别对这些信号在音色和幅度上进行调整加工处理。
一般来说，调音台有四个主要功能。
第一个功能是对节目信号进行放大。
当各种不同节目源的信号进入调音台后，其不同的信号所需的放大量也不尽相同，所以调音台必须能分别处理不同的信号。
如各种乐器的音乐信号与人声信号在幅度上就不相同，当然就需要分别进行处理。
第二个功能是分别对各种信号进行频率调整（即调音）。
我们知道，不同的信号，由于其频谱分布，谐波成分等方面的原因，形成不同的音色，而建筑物对声音的影响使音色产生很大的变化。
音响师要根据不同的扩音环境，对进入调音台的不同声音信号分别进行加工，使其声音尽可能接近原声。
调音台的每个声道都具有相同的处理手段，如：3段均衡、增益控制器、高通滤波器等。
第三个功能是信号的合并。
调音台将各路信号调整后，要将各种信号合并成标准的左右声道（立体声）形式输出，作为下一级设备的输入信号使用，这是最基本的功能。
第四个功能是分配功能。
调音台除了立体声的主输出外，还能提供两路以上的辅助输出信号，这类信号有两种用途，一是音响室监听或舞台返听；二是做效果器的激励信号用。

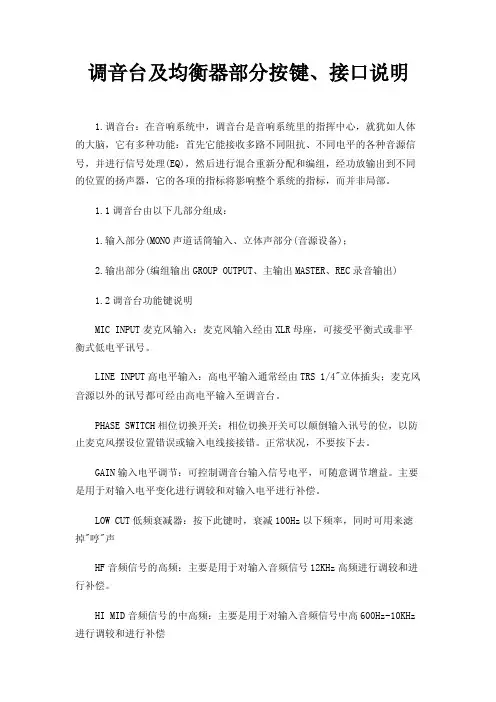

调音台及均衡器部分按键、接口说明1.调音台：在音响系统中，调音台是音响系统里的指挥中心，就犹如人体的大脑，它有多种功能：首先它能接收多路不同阻抗、不同电平的各种音源信号，并进行信号处理(EQ)，然后进行混合重新分配和编组，经功放输出到不同的位置的扬声器，它的各项的指标将影响整个系统的指标，而并非局部。
1.1调音台由以下几部分组成：1.输入部分(MONO声道话筒输入、立体声部分(音源设备)；2.输出部分(编组输出GROUP OUTPUT、主输出MASTER、REC录音输出)1.2调音台功能键说明MIC INPUT麦克风输入：麦克风输入经由XLR母座，可接受平衡式或非平衡式低电平讯号。
LINE INPUT高电平输入：高电平输入通常经由TRS 1/4"立体插头；麦克风音源以外的讯号都可经由高电平输入至调音台。
PHASE SWITCH相位切换开关：相位切换开关可以颠倒输入讯号的位，以防止麦克风摆设位置错误或输入电线接接错。
正常状况，不要按下去。
GAIN输入电平调节：可控制调音台输入信号电平，可随意调节增益。
主要是用于对输入电平变化进行调较和对输入电平进行补偿。
LOW CUT低频衰减器：按下此键时，衰减100Hz以下频率，同时可用来滤掉"哼"声HF音频信号的高频：主要是用于对输入音频信号12KHz高频进行调较和进行补偿。
HI MID音频信号的中高频：主要是用于对输入音频信号中高600Hz-10KHz 进行调较和进行补偿LO MID音频信号的中低频：主要是用于对输入音频信号中高150Hz-2.4KHz 进行调较和进行补偿LOW音频信号的低频：主要是用于对输入音频信号中低频80Hz进行调较和进行补偿AUX1~AUX3辅助输出：用来控制MONO及立体声道的讯号分送至辅助输出的电平大小,但它们的控制并不会影响主输出.辅助输出可用来作演出者的监听、现场录音、周边设备PAN左右声道平衡：用来决定声音在立体音场中的位置。

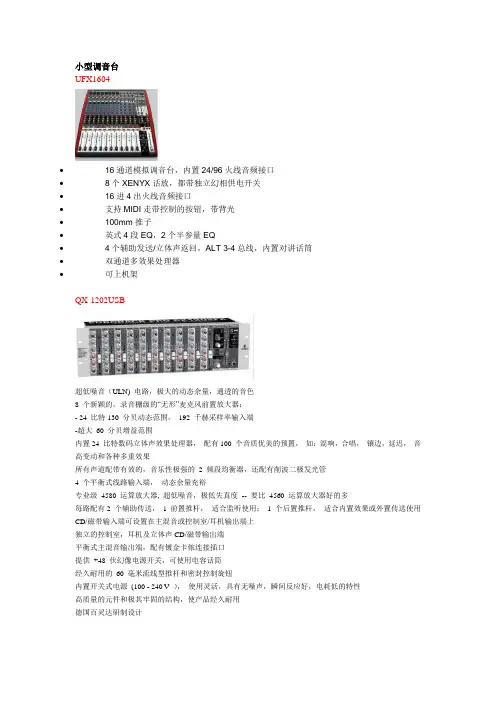

小型调音台UFX1604•16通道模拟调音台，内置24/96火线音频接口•8个XENYX话放，都带独立幻相供电开关•16进4出火线音频接口•支持MIDI走带控制的按钮，带背光•100mm推子•英式4段EQ，2个半参量EQ•4个辅助发送/立体声返回，ALT 3-4总线，内置对讲话筒•双通道多效果处理器•可上机架QX-1202USB超低噪音（ULN) 电路，极大的动态余量，通透的音色8 个新颖的，录音棚级的“无形”麦克风前置放大器：- 24 比特130 分贝动态范围，192 千赫采样率输入端-超大60 分贝增益范围内置24 比特数码立体声效果处理器，配有100 个音质优美的预置，如：混响，合唱，镶边，延迟，音高变动和各种多重效果所有声道配带有效的，音乐性极强的 2 频段均衡器，还配有削波二极发光管4 个平衡式线路输入端，动态余量充裕专业级4580 运算放大器, 超低噪音，极低失真度-- 要比4560 运算放大器好的多每路配有2 个辅助传送，1 前置推杆，适合监听使用；1 个后置推杆，适合内置效果或外置传送使用CD/磁带输入端可设置在主混音或控制室/耳机输出端上独立的控制室，耳机及立体声CD/磁带输出端平衡式主混音输出端，配有镀金卡侬连接插口提供+48 伏幻像电源开关，可使用电容话筒经久耐用的60 毫米流线型推杆和密封控制旋钮内置开关式电源(100 - 240 V ），使用灵活，具有无噪声，瞬间反应好，电耗低的特性高质量的元件和极其牢固的结构，使产品经久耐用德国百灵达研制设计X2442USB24 输入4/2 母线调音台, 配有XENYX 话放& 压缩器，英式均衡器，24 比特多种效果处理器，USB/音频界面和energyXT2 百灵达版音乐制作软件优质模拟调音台，超低噪音，大余量10 个技术新颖的XENYX 话筒前置放大器，配有幻象电源，可与单独的高级前置放大器媲美8个录音室级压缩器，配有简单的“一个按钮”功能和控制显示，打造一流的人声和乐器声新古典"英国式" 3 频段均衡器，配有半参数型中频，打造温暖的音色录音室级别效果处理器，配有16 种可编辑的预置，其中包括混响，合唱，镶边，延迟，变调，多重效果，节拍功能，用户参数设置可储存内置的立体声USB/音频插口可用来直接连接电脑。
Front and rear panel layout （前后面板布局）(前面板布局)：1、MIC/LINE（麦克风/线性输入）――可连接低噪音麦克风前臵放大器或线路电平输入的组合式输入接口。
2、GAIN（增益控制）――用于控制麦克风或线性输入的电平。
3、CLIP（过载提示）――当输入增益调得过大时并过载时，红色LED将亮起。
4、HIGH FREQUENCY（高频调整）――控制通道均衡器的高频波段。
（在12KHz 上的+/-15dB范围内）5、MID FREQUENCY（中频调整）――控制通道均衡器的中频波段。
（在 2.5KHz 上的+/-15dB范围内）6、LOW FREQUENCY（低频调整）――控制通道均衡器的低频波段。
（在80Hz上的+/-15dB范围内）7、LOW CUT（低切）――80Hz低频衰减开关，用于消除低频段的噪声。
8、AUX1/MONITOR（辅助1/监听）――推子前信号辅助发送控制器，可与外臵的效果处理器联合使用或作监听输出。
9、AUX2/DSP（辅助2/DSP）――推子后信号辅助发送控制器，连接到内臵的24bit DSP效果处理器，并可连接外臵的效果处理器。
10、PAN（声象平衡）――控制立体声中的左右通道声象的平衡。
11、RECORD（录音）――在HDM（硬盘录音模式）下，分配该通道信号到录音输出总线。
12、FADER（推子）――60mm长电平控制推子，能在改变电平时提供平滑的控制。
13、STEREO RIGHT LINE（立体声的右声道输入）――立体声的右声道输入接口。
14、STEREO MIC/LINE（MIC/左声道输入）――两用组合式输入接口（可连接低噪音麦克风前臵放大器输入或立体声的左声道的LINE输入）。
15、AUX2（辅助输出2）――辅助线路2的输出接口。
16、AUX1（辅助输出1）――辅助线路1的输出接口。
17、CONTROL ROOM（控制室监听输出接口）――连到监听系统的左右声道输出。
百灵达延时器说明书
1、开机
2、按下EFFECT键，键上的灯亮，调整旋轮，使显示屏显示DLAY,边上的LED
指示灯在DELAY上，按STORE（确认）键两次。
3、按下EDIT键，分别调整EDIT A、EDIT B、EDIT C、EDIT D旋钮使显示屏
显示5.499，按STORE键两次。
4、按下EDIT键，分别调整EDIT E、EDIT F、EQLO、EQHI旋钮，使显示屏显
示0，按STORE键两次。
5、按下MIX旋钮，LED指示灯亮，把它调至100，按下STORE键两次。
6、按下STORE键，显示存储的位置，调整选轮可改变储存的位置，再次按
STORE键保存以上的设置。
7、以后每次开机，机器会自动进入您设定的位置进入延时，如需退出延时，只
需按下MIX旋钮，下面指示灯熄灭，就可进入实时状态。

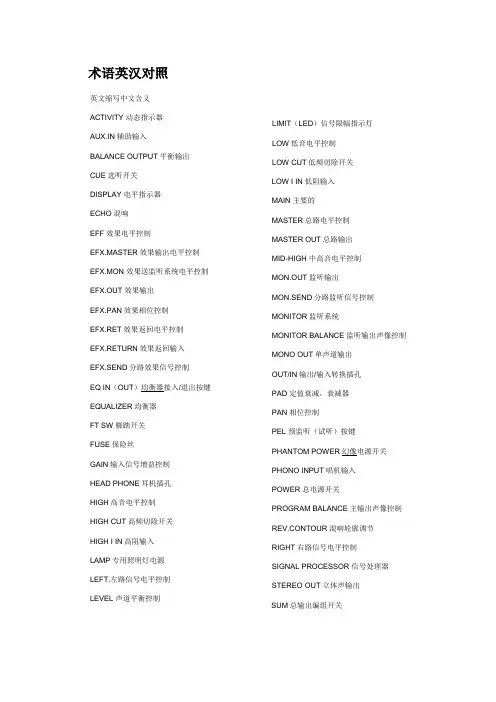

术语英汉对照英文缩写中文含义ACTIVITY动态指示器AUX.IN辅助输入BALANCE OUTPUT平衡输出CUE选听开关DISPLAY电平指示器ECHO混响EFF效果电平控制EFX.MASTER效果输出电平控制EFX.MON效果送监听系统电平控制EFX.OUT效果输出EFX.PAN效果相位控制EFX.RET效果返回电平控制EFX.RETURN效果返回输入EFX.SEND分路效果信号控制EQ IN（OUT）均衡器接入/退出按键EQUALIZER均衡器FT SW脚踏开关FUSE保险丝GAIN输入信号增益控制HEAD PHONE耳机插孔HIGH高音电平控制HIGH CUT高频切除开关HIGH I IN高阻输入LAMP专用照明灯电源LEFT.左路信号电平控制LEVEL声道平衡控制LIMIT（LED）信号限幅指示灯LOW低音电平控制LOW CUT低频切除开关LOW I IN低阻输入MAIN主要的MASTER总路电平控制MASTER OUT总路输出MID-HIGH中高音电平控制MON.OUT监听输出MON.SEND分路监听信号控制MONITOR监听系统MONITOR BALANCE监听输出声像控制MONO OUT单声道输出OUT/IN输出/输入转换插孔PAD定值衰减，衰减器PAN相位控制PEL预监听（试听）按键PHANTOM POWER幻像电源开关PHONO INPUT唱机输入POWER总电源开关PROGRAM BALANCE主输出声像控制REV.CONTOUR混响轮廓调节RIGHT右路信号电平控制SIGNAL PROCESSOR信号处理器STEREO OUT立体声输出SUM总输出编组开关。
百灵达中文说明书篇一：百灵达V-AMP说明书百灵达V-AMP中文说明书９V-600MA：这时插入随机附带的电源。
INPU T：这里插入吉它。
MO NO(AM P)：这里是它的输出，它主要是输出给吉它音箱的后级，注意一定是后级，千万不要插入吉它音箱的前级，否则音色会变得失真、尖锐不好听。
另外它是单声道输出！STERE O(PHO NES)：这里是双声道输出，一般输出给调音台，或者耳机，如果你用单声道的线插到调音台上，也合适。
另我它是立体声输出，具体用到那里，你可结合实际情况，选择。
看一下，下图，相信有一定的效果器使用常识的话，光看图也能看得明白。
演奏相关的操作校音：打开校音非常简单，两个换音色的踏板（BY PASS/TUNER），一起踏下，就打开了校音模式，把吉它音量扭打开，即可方便的校音了，这里注一下，校音使用常识，吉它琴弦的英文字母，从一弦到六弦，依次为E B GD A E，使用的时候，只要把这些弦，调成相应的英文字母，吉它的音高自然就被订准了。
如果在校音时，希望听到吉它的声音，这时可以扭动 GAI N钮，使音量达到一个合适的位置。
另外在些模式下，按住TAP键，扭动GA IN钮，可以改变我们平时常用的４４０H Z校音模式，除非你明白，若不知道自己在做什么，我劝你还是不要动这个钮的好。
嘎嘎嘎＠＠，，，按一下换音踏板，即可反回演奏状态图上红线标的，这两个踏板，就是了。
换音色：最下面两块黑色的板板，就是换音色的了，你要是不明白，就给我打电话吧，对此偶不能多说。
不知你明白了没有。
呵嘎呵嘎。
使用表情踏板：最右边的，看着能个脚上去的，能上下动的，黑色的，上面印有GEH RINGE R的LOG O的，踏板，就是表情踏板了。

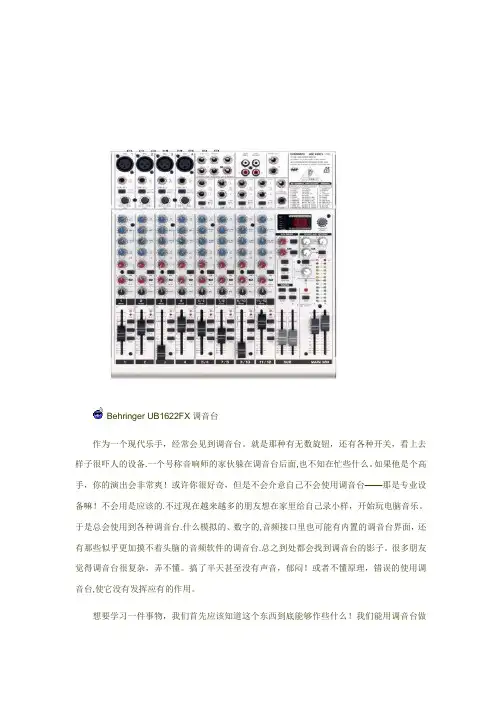

Behringer UB1622FX调音台作为一个现代乐手，经常会见到调音台。
就是那种有无数旋钮，还有各种开关，看上去样子很吓人的设备.一个号称音响师的家伙躲在调音台后面,也不知在忙些什么。
如果他是个高手，你的演出会非常爽！或许你很好奇，但是不会介意自己不会使用调音台——那是专业设备嘛！不会用是应该的.不过现在越来越多的朋友想在家里给自己录小样，开始玩电脑音乐。
于是总会使用到各种调音台.什么模拟的、数字的,音频接口里也可能有内置的调音台界面，还有那些似乎更加摸不着头脑的音频软件的调音台.总之到处都会找到调音台的影子。
很多朋友觉得调音台很复杂，弄不懂。
搞了半天甚至没有声音，郁闷！或者不懂原理，错误的使用调音台,使它没有发挥应有的作用。
想要学习一件事物，我们首先应该知道这个东西到底能够作些什么！我们能用调音台做些什么事情呢？大致可以有如下几项：一. 调音台能够放大输入通道的信号，并且调整输入声音的均衡（EQ）,甚至其他效果，比如压缩等等二. 调音台可以把很多声音的混合起来组成一个立体声！三。
调音台能为乐手和演员“返送"监听。
四。
调音台协助效果器为各个通道添加混响、延迟等效果五. 调音台把各通道的声音发送给多轨录音机或者音频接口分轨录音六。
调音台能够可以让录音师很方便的监听所有通道的声音，并且并不干扰这些通道。
实践是学习调音台的最好方法。
我们以市场上比较常见的Behringer UB1622FX模拟调音台为例，介绍调音台的基本功能和使用方法。
这个UB1622FX调音台虽然体积不大，但是功能比较全，还内置了一个数字效果器。
首先声明我不是Behringer公司的“托儿”，我只想用一个具体的例子让大家了解调音台的一些基础知识!知识是相通的,只要掌握了调音台的基础知识，就可以很快掌握和使用各种各样的调音台,无论是模拟的还是数字的，甚至是那些虚拟的调音台，都能很快上手。
下面我们就结合Behringer UB1622FX调音台的实际情况，介绍调音台的功能和使用。
