_压型钢板与混凝土组合楼板的设计

压型钢板与混凝土组合楼板设计一、设计原理压型钢板与混凝土组合楼板是将压型钢板与混凝土组合使用，通过协同工作来承担楼板的承载作用。

压型钢板的主要作用是作为临时支撑构件，在施工期间承担楼板自重和施工荷载，而混凝土则作为最终的承载层，为楼板提供冷弯承载力。

二、施工工艺1.钢板安装：先将支撑架安装在砼墙或钢柱上，然后将压型钢板放置在支撑架上，并进行固定。

2.钢板预应力：将钢板与混凝土组成整体后，利用拉拢装置对钢板进行预应力，使其在整个使用寿命内保持一定的形状和刚度。

3.混凝土浇筑：将混凝土倒入钢板内，并通过振捣等工艺使其与钢板完全结合。

在浇筑过程中需要控制浇筑速度和浇筑量，以确保混凝土的质量。

4.养护：在混凝土浇筑后，对其进行适当的养护，以保证混凝土的强度和稳定性。

三、构造细节1.压型钢板：选择适当的压型钢板，根据楼板负荷和跨度进行计算，以确保其具有足够的承载力和刚度。

常用的压型钢板有H型钢、冷弯薄壁钢等。

2.钢筋：在混凝土部分进行加固，增加楼板的强度和抗震性能。

根据设计要求，布置合理的钢筋增强。

3.抗裂措施：由于压型钢板与混凝土的膨胀系数不同，容易出现裂缝。

为了减小裂缝的产生，可以在混凝土表面进行预应力、采用加网或设置无纺布等防裂措施。

四、设计优势1.承载能力：压型钢板与混凝土组合楼板具有较好的承载能力，能够满足大跨度楼板的需要。

2.抗震性能：压型钢板能有效提高楼板的抗震性能，减小楼板的振动，提高整个结构的稳定性。

3.施工快速：压型钢板与混凝土组合楼板采用工厂化生产和现场拼装的方式施工，可以大大提高施工效率，缩短工期。

4.节约成本：压型钢板与混凝土的结合使得楼板结构较轻，可以减少材料的使用量，降低工程造价。

总之，压型钢板与混凝土组合楼板设计具有较好的承载能力、抗震性能和施工效率，在实际工程中得到了广泛应用。

但在设计和施工过程中需要考虑材料的选择、结构的合理性以及施工质量控制等因素，以确保楼板的安全和稳定。

压型钢板组合楼板与混凝土叠合楼板对比研究分析摘要：装配式建筑中楼板可分为压型钢板组合楼板和混凝土叠合楼板两种形式，压型钢板组合楼板技术相对比较成熟，在装配式钢结构建筑中应用相对较早，随着混凝土叠合楼板在装配式混凝土建筑中的推广应用，近年来在装配式钢结构建筑中也出现了混凝土叠合楼板的应用实例，本文针对以上两种装配式楼板，系统的分析它们之间的区别和优缺点。

关键词：压型钢板组合楼板；混凝土叠合楼板；装配式建筑；优缺点一、前言2016年9月27日，《国务院办公厅关于大力发展装配式建筑的指导意见》国办发〔2016〕71号文件明确指出“以京津冀、长三角、珠三角三大城市群为重点推进地区，常住人口超过300万的其他城市为积极推进地区，其余城市为鼓励推进地区，因地制宜发展装配式混凝土结构、钢结构和现代木结构等装配式建筑”[1]。

自该意见出台以后，全国各省、市、自治区都相继出台了装配式建筑的发展政策，装配式建筑在全国范围内呈现飞速发展状态，特别是装配式混凝土建筑和装配式钢结构建筑，这两种结构形式作为装配式建筑的重点发展对象，在全国各地进行了大力试点和推广。

其中装配式混凝土建筑发展先对较早，结构和技术体系相对比较完善，装配式钢结构建筑发展先对较晚，其结构和技术体系相对还不够成熟，特别是三板体系[2]，其中楼板体系作为钢结构主体的重点组成部分，其演变形式从现浇结构逐步到压型钢板组合楼板，再到目前的混凝土叠合楼板。

压型钢板组合楼板和混凝土叠合楼板作为装配式建筑的两大重点发展形式，有哪些区别呢？在装配式建筑中应用的缺点有哪些呢？文本将针对以上两种装配式楼板，系统的分析它们之间的区别和优缺点，以为同行业提供借鉴和参考。

二、基本概念1、压型钢板混凝土组合楼板（1）概念利用凹凸相间的压型薄钢板做衬板与现浇混凝土浇筑在一起支承在钢梁上构成整体型楼板，主要由楼面层、组合板和钢梁三部分组成，适用于大空间建筑和高层建筑，目前在国际上已经普遍采用。

压型钢板混凝土楼承组合板计算书工程资料：该工程楼层平台采用压型钢板组合楼板，计算跨度m l 4=，剖面构造如图1所示。

压型钢板的型号为YX76-305-915，钢号Q345，板厚度mm t 5.1=，每米宽度的截面面积m mm A S /20492=（重量0.152/m kN ），截面惯性矩m mm I S /1045.20044×=。

顺肋两跨连续板，压型钢板上浇筑mm 89厚C35混凝土。

图1组合楼板剖面1施工阶段压型钢板混凝土组合板计算1.1荷载计算取m b 0.1=作为计算单元（1）施工荷载施工荷载标准值m kN p k /0.10.10.1=×=施工荷载设计值m kN p /4.10.14.1=×=（2）混凝土和压型钢板自重混凝土取平均厚度为mm 127混凝土和压型钢板自重标准值mkN m m kN m kN m k /325.30.1)/15.0/25127.0(g 23=×+×=混凝土和压型钢板自重设计值mkN m kN g /0.4/325.32.1=×=（3）施工阶段总荷载mkN m kN m kN g p q kk k /325.4/325.3/0.1=+=+=1.2内力计算跨中最大正弯矩为mkN mkN l g p M ⋅=⋅×+×=+=+05.60.4)0.44.1(07.0)(07.022max 支座处最大负弯矩为m kN mkN l g p M ⋅=⋅×+×=+=−8.100.4)0.44.1(125.0)(125.022max 故mkN M M ⋅==−8.10max max 支座处最大剪力kNkNl g p V 5.130.4)0.44.1(625.0)(625.0max =×+×=+=1.3压型钢板承载力计算压型钢板受压翼缘的计算宽度etbmm mm mm t b et 105755.15050≤=×=×=，按有效截面计算几何特征。

多层钢结构压型钢板和混凝土组合楼板施工技术简介：工业厂房钢结构框架钢砼组合楼板结构因其结构性能好、经久耐用、不用模板和脚手架支撑，便于施工，目前在许多项目均采用有砼组合楼板。

本文结合XXX烯烃项目气化框架组合楼面谈一下在高层框架顶部钢砼组合楼板的施工。

1工程概述XXX烯烃项目气化框架1区、2区在44.1m层、49.5m层、52.9m层、57.1m层、64.6m层结构层上设计钢结构组合楼板，总面积约7200㎡，金属压型板采用厚1.0mm双面镀锌钢板，板型为YX76-344-688，材质Q235。

在压型钢板每个波谷内配1根A8钢筋，波峰上配A8＠250钢筋网片焊于金属压型板上，上部配支座负筋A8＠150，分布筋A6＠150，混凝土强度C40。

剪力键采用直径A13的栓钉（L=100，@250）。

如简图所示：施工工艺：施工前准备→原资料进厂及检验→安装压型板→栓钉焊接→封边、堵头板安装焊接→钢筋加工、安装→混凝土浇注→混凝土养护。

工艺原理：压型钢板-混凝土组合楼板结构体系，利用压型钢板自身具有的重量轻、强度高、承重大、抗震性好的特点，取消了传统的模板支撑系统。

工程中压型钢板被视为混凝土楼板的永久性模板，其设计的钢板肋取代了全部的正弯矩钢筋及部分温度钢筋，与混凝土具有很好粘结强度。

2压型钢板安装2.1安装前的准备工作1)认真熟悉图纸，了解压型钢板的排版分布、尺寸控制要求以及压型钢板在钢梁上位置关系等。

2)在安装之前，检查钢梁的平整度和钢结构梁的完善情况，认真清扫钢梁顶面的杂物。

3)综合测量钢梁表面的平整度，并根据压型钢板的排版图及建筑轴线在钢梁表面上进行测量放线，并作好测量标记。

4）压型钢板进场要进行验收，主要查看其基板是否有裂纹，镀锌层是否有肉眼可见的裂纹、剥落、擦痕等质量缺陷。

2.2压型钢板吊装、铺设1)压型板的吊装接纳尼龙带，对超重、超长的板应增加吊点或使用吊架等方式，防止吊装时发生变形或折损。

2)按照排版图，将压型板吊至正确的层段区域，并按照排版方向安全稳妥放置。

压型钢板混凝土组合楼板的设计与构造摘要：本文简要介绍了考虑组合效应的压型钢板组合楼板的概况，对它的设计方法、设计步骤、构造要求和设计中需要注意的问题，做了简要介绍，有利于对考虑组合效应的压型钢板组合楼板有较为完整的认识。

并以具体的计算案例进行简单的设计分析，可为工程设计人员提供参考。

关键词：压型钢板组合楼板结构设计端部构造0 引言压型钢板混凝土组合楼板是在压型钢板上浇筑混凝土，通过粘结和咬合将之进行组合，形成的一种共同受力、变形协调楼盖，简称组合板[1]。

由于两种不同性质的材料能够扬长避短、能够充分发挥两种材料各自的优越性，因此它的工作性能比单一材料制成的结构更为优越，组合结构具有一系列优点[2]。

由于压型钢板的大批量生产和品种的多样化，以及配套技术的不断完善，组合楼板在建筑和桥梁领域都得到了广泛应用。

《组合楼板设计与施工规范》(CECS 273：2010)颁布实施，使得设计人员有据可依，必将进一步推动压型钢板组合楼板的广泛应用。

1 压型钢板在组合楼板中的作用组合楼板按压型钢板在楼板中的作用通常可分为二类：1.1 以压型钢板作为永久性模板的组合楼盖压型钢板在施工阶段承受自重及楼层自重和施工荷载，混凝土凝结达到设计强度后全部楼层荷载由混凝土板承受，压型钢板失去作用，作为永久模板留在混凝土楼板中，这种压型钢板混凝土板按普通钢筋混凝土板设计，压型钢板叠合面不需要设计齿槽。

计算方法、配筋构造完全遵照《混凝土结构设计规范》。

1.2 考虑压型钢板与混凝土组合效应的组合楼板在施工阶段，压型钢板起模板作用，混凝土凝结达到设计强度后，压型钢板与混凝土形成整体，压型钢板兼做混凝土板的受力钢筋或部分受力钢筋，与混凝土共同承受荷载作用。

压型钢板的表面必须设置抗剪齿槽或其他措施来抵抗叠合面之间的纵向剪力或垂直掀起力，它对板型有特殊要求以外，对耐久性和防火性也有要求。

前一种楼盖为非组合楼板，第二种才是组合楼板。

鉴于组合楼板在实际工程中具有更好的结构性能和经济性能，应用更广泛，受力分析更复杂，本文主要研究考虑压型钢板和混凝土共同作用的组合楼板。

压型钢板组合楼板施工方案1、工程简介B1区五层顶板结构、B（2）区楼层结构形式为钢—混结构，楼板为压型钢板现浇混凝土组合楼板。

本工程压型板采用YX-75-230-690（1），板厚1.0mm，其镀锌层为180g/m2，板厚hc为100mm、120mm，分布筋为Φ8○a200、Ф8@130，板混凝土强度等级为C30。

1>、压型钢板现浇混凝土组合楼板h=100mm、120mm。

2>、钢筋采用K8-Ф8@130;K10-Ф10@200;K12-Ф12@200。

3>、压型钢板选用YX-75-230-690(I)，仅作模板用，不作防火保护层，板厚 1.0mm，其镀锌层180g/m2。

4>、在楼板的端部，设置构造栓钉，其直径为19mm，间距见下图。

焊后栓钉高度应大于压型钢板波高加30mm。

栓钉顶面的混凝土保护层厚度不得小于15mm。

5>、压型钢板在钢梁上的支承长度不得小于50mm，板的下部钢筋（As）在支座处应连续配置不得中断。

2、压型钢板组合楼板1>适用范围压型钢板组合楼板实质上是一种钢与混凝土组合的楼板。

它是利用凹凸相间的压型薄钢板（简称压型钢板）作衬板与现浇混凝土浇筑在一起，支承在钢梁上，构成整体型楼板的支承结构。

压型钢板组合楼板主要适用于承受静荷载结构的高层钢结构形式的建构筑物（如大空间建筑、高层民用建筑、大跨度的工业厂房等），如果荷载大部分是动荷载，则必须仔细考虑其细部设计，并注意保持结构组合作用的完整性和共振问题。

2>材料要求（1）钢材：强屈比不小于1.2，伸长率大于20%，并有良好的可焊性和合格的冲击韧性。

钢柱、外框架梁、楼面主梁均采用Q235B。

（2）压型钢板：压型钢板（简称钢衬板）有单层压型钢板和双层孔格式压型钢板之分。

压型钢板应冷压成梯型截面。

截面的翼缘和腹板常压成肋形或肢形用来加劲，以提高与混凝土的粘结力并保证其共同工作。

（如下图）（3）混凝土及钢筋：楼板混凝土：C30；钢筋：HPB235、HRB3352.3 结构连接形式压型钢板组合楼板主要由楼面层、组合板（包括现浇钢筋混凝土与压型钢板）与钢梁几部分构成。

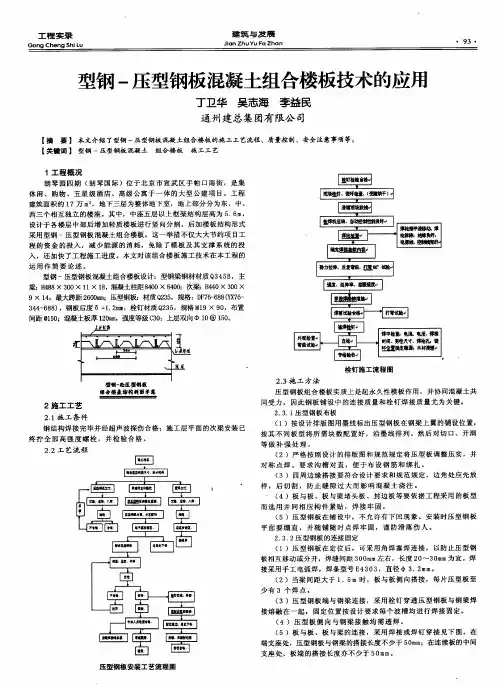

压型钢板-混凝土组合楼板施工技术1前言随着高层建筑，特别时高层建筑钢结构的发展，压型钢板与混凝土组合楼板越来越受到人们的重视，它具有节约钢材，降低造价、施工速度快、节省模板和抗震性能好等优点。

加拿大、美国、日本等国在60年代就广泛地把压型钢板于混凝土组合楼板应用在高层建筑钢结构上，而我国在组合楼板的研究和应用上起步较晚，这主要是由于我国钢材产量低、与其配套的技术未得到开发所致。

近几年来，由于新技术的引进，组合楼板的研究和应用才迅速地发展起来，并且在长富宫中心、京铁大厦、新锦江宾馆等高层建筑钢结构中得到推广应用，取得了一定的经济效益。

2工程概要工程位于北京市，总建筑面积11.2万m2。

塔楼地下4层,为钢筋混凝结构；地上35层，为全钢结构。

地上35层采用压型钢板-混凝土组合楼板。

组合楼板的厚度为180mm、150mm和130mm三种。

本工程所用压型钢板的肋高选用75mm和51mm，厚度为0.91mm的双面热浸5%，铝锌量为275g/m2两种。

压型钢板的形式为开口型。

压型钢板的总用量约为70000m2。

塔楼由空间曲面和平面曲面共同形成双曲面设计造型。

在设计上，塔楼的空间曲面依靠外围钢柱折线形成整体近似曲面的方法实现；而平面曲面则是通过弧形楼板来实现。

整个塔楼形似为纺梭体。

3厂家的选择目前，市场上生产压型钢板的厂家非常多，各厂家的实力也参差不齐。

这就要求我们在施工的过程中，应结合工程的实际情况，对厂家进行合理地考察和选择。

根据本工程施工的情况，我们得出在进行厂家选择的时候，主要应考虑以下几个方面：3.1该公司生产能力能否满足施工进度的需要。

这一点在本工程施工的过程体现的尤为突出。

在本工程中，钢柱为一柱三层，每节柱的施工周期约为15天，这就要求压型钢板厂家必须按照我们施工的进度将材料进场。

3.2该公司生产的压型钢板能否通过国家防火检测。

3.3该公司在国内有没有类似工程的施工经验。

3.4该公司生产的压型钢板能否满足工程的技术要求。
