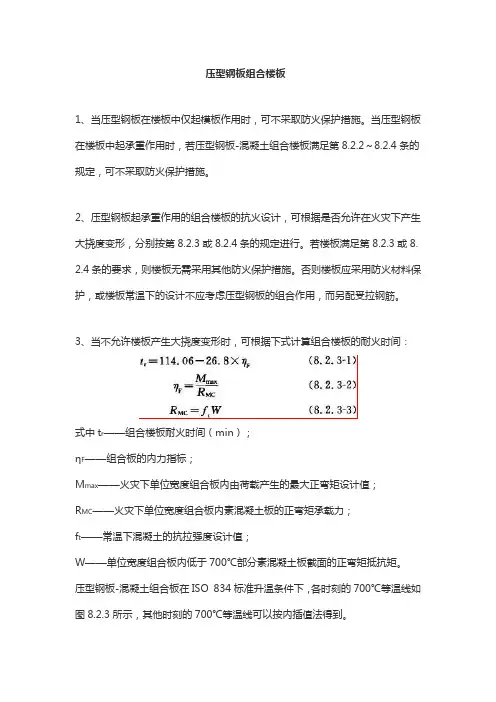

压型钢板组合楼板(2017)

压型钢板组合楼板1、当压型钢板在楼板中仅起模板作用时，可不采取防火保护措施。

当压型钢板在楼板中起承重作用时，若压型钢板-混凝土组合楼板满足第8.2.2～8.2.4条的规定，可不采取防火保护措施。

2、压型钢板起承重作用的组合楼板的抗火设计，可根据是否允许在火灾下产生大挠度变形，分别按第8.2.3或8.2.4条的规定进行。

若楼板满足第8.2.3或8.2.4条的要求，则楼板无需采用其他防火保护措施。

否则楼板应采用防火材料保护，或楼板常温下的设计不应考虑压型钢板的组合作用，而另配受拉钢筋。

3、当不允许楼板产生大挠度变形时，可根据下式计算组合楼板的耐火时间：式中t r——组合楼板耐火时间（min）；ηF——组合板的内力指标；M max——火灾下单位宽度组合板内由荷载产生的最大正弯矩设计值；R MC——火灾下单位宽度组合板内素混凝土板的正弯矩承载力；f t——常温下混凝土的抗拉强度设计值；W——单位宽度组合板内低于700℃部分素混凝土板截面的正弯矩抵抗矩。

压型钢板-混凝土组合板在ISO 834标准升温条件下，各时刻的700℃等温线如图8.2.3所示，其他时刻的700℃等温线可以按内插值法得到。

如果按式(8.2.3-1)计算所得t r不小于楼板规定的耐火极限要求，则该楼板无需采用其他防火保护措施。

图8.2.3 ISO 834标准升温条件下700℃等温线在组合板内的移动过程（mm）4、当允许压型钢板组合楼板产生大挠度变形时可考虑薄膜效应，并按附录H的方法计算楼板的极限承载力。

若满足下式的要求，则楼板无需采取其他防火保护措施。

q r≥q (8.2.4)式中q r——考虑薄膜效应的楼板极限承载力；q——火灾下楼板的面荷载设计值，按第6.5.1条确定。

压型钢板组合楼板1.定义组合楼板由压型钢板、混凝土板通过抗剪连接措施共同作用形成。

2．组合楼板的优点1)压型钢板可作为浇灌混凝土的模板，节省了大量木模板及支撑；2)压型钢板非常轻便，堆放、运输及安装都非常方便；3)使用阶段，压型钢板可代替受拉钢筋，减少钢筋的制作与安装工作。

4)刚度较大，省去许多受拉区混凝土，节省混凝土用量，减轻结构自重；5)有利于各种管线的布置、装修方便；6)与木模板相比，施工时减小了火灾发生的可能性；7)压型钢板也可以起到支撑钢梁侧向稳定的作用。

3．组合楼板的发展二十世纪30-50年代早在三十年代，人们就认识到压型钢板与混凝土楼板组合结构具有省时、节力、经济效益好的优点，到50年代，第一代压型钢板在市场上出现。

二十世纪60年代－70年代六十年代前后，欧美、日本等国多层和高层建筑的大量兴起，开始使用压型钢板作为楼板的永久性模板和施工平台，随后人们很自然的想到在压型钢板表面做些凹凸不平的齿槽，使它和混凝土粘结成一个整体共同受力，此时压型钢板可以代替或节省楼板的受力钢筋，其优越性很大。

二十世纪80年代－现在组合板的试验和理论有了新进展，特别是在高层建筑中，广泛地采用了压型钢板组合楼板。

日本、美国、欧洲一些国家相应的制定了相关规程。

我国对组合楼板的研究和应用是在20世纪80年代以后，与国外相比起步较晚，主要是由于当时我国钢材产量较低，薄卷材尤为紧缺，成型的压型钢板和连接件等配套技术未得到开发。

近年来由于新技术的引进，组合楼板技术在我国已较为成熟。

4 常用的压型钢板的截面形式给出了几种实际工程中采用的压型钢板，通过图片使学生对压型钢板有感性的认识，图中所示设置凹槽的压型钢板，设置凹槽后可明显提高钢板和混凝土板的组合作用。

2.1.1 常用压型钢板截面形式§2.2 组合楼板的材料及受力特性分析组合板：由压型钢板和混凝土板两部分组成；压型钢板按其在组合板中的作用可以分为三类：（一）以压型钢板作为组合板的主要承重构件，混凝土只是作为楼板的面层以形成平整的表面及起到分布荷载的作用；（二）压型钢板作为浇筑混凝土的永久性模板，并作为施工时的操作平台；（三）考虑组合作用的压型钢板组合楼板，这种结构构件在工程中最为广泛应用。

压型钢板组合楼板施工方案1、工程简介B1区五层顶板结构、B（2）区楼层结构形式为钢—混结构，楼板为压型钢板现浇混凝土组合楼板。

本工程压型板采用YX-75-230-690（1），板厚1.0mm，其镀锌层为180g/m2，板厚hc为100mm、120mm，分布筋为Φ8○a200、Ф8@130，板混凝土强度等级为C30。

1>、压型钢板现浇混凝土组合楼板h=100mm、120mm。

2>、钢筋采用K8-Ф8@130;K10-Ф10@200;K12-Ф12@200。

3>、压型钢板选用YX-75-230-690(I)，仅作模板用，不作防火保护层，板厚 1.0mm，其镀锌层180g/m2。

4>、在楼板的端部，设置构造栓钉，其直径为19mm，间距见下图。

焊后栓钉高度应大于压型钢板波高加30mm。

栓钉顶面的混凝土保护层厚度不得小于15mm。

5>、压型钢板在钢梁上的支承长度不得小于50mm，板的下部钢筋（As）在支座处应连续配置不得中断。

2、压型钢板组合楼板1>适用范围压型钢板组合楼板实质上是一种钢与混凝土组合的楼板。

它是利用凹凸相间的压型薄钢板（简称压型钢板）作衬板与现浇混凝土浇筑在一起，支承在钢梁上，构成整体型楼板的支承结构。

压型钢板组合楼板主要适用于承受静荷载结构的高层钢结构形式的建构筑物（如大空间建筑、高层民用建筑、大跨度的工业厂房等），如果荷载大部分是动荷载，则必须仔细考虑其细部设计，并注意保持结构组合作用的完整性和共振问题。

2>材料要求（1）钢材：强屈比不小于1.2，伸长率大于20%，并有良好的可焊性和合格的冲击韧性。

钢柱、外框架梁、楼面主梁均采用Q235B。

（2）压型钢板：压型钢板（简称钢衬板）有单层压型钢板和双层孔格式压型钢板之分。

压型钢板应冷压成梯型截面。

截面的翼缘和腹板常压成肋形或肢形用来加劲，以提高与混凝土的粘结力并保证其共同工作。

（如下图）（3）混凝土及钢筋：楼板混凝土：C30；钢筋：HPB235、HRB3352.3 结构连接形式压型钢板组合楼板主要由楼面层、组合板（包括现浇钢筋混凝土与压型钢板）与钢梁几部分构成。

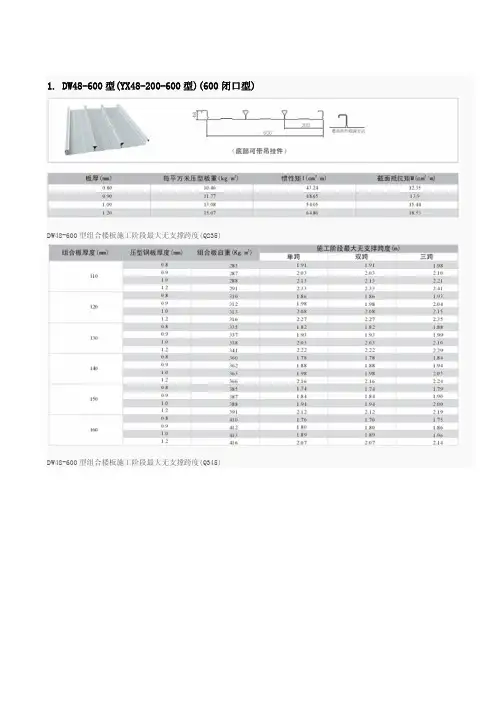

1. DW48-600型(YX48-200-600型)(600闭口型)DW48-600型组合楼板施工阶段最大无支撑跨度(Q235)DW48-600型组合楼板施工阶段最大无支撑跨度(Q345)DW48-600型组合楼板承载力(Q235)DW48-600型组合楼板承载力(Q345)2. DW65-510型(YX65-170-510型)(BD65闭口型)DW65-510型组合楼板施工阶段最大无支撑跨度(Q235)DW65-510型组合楼板施工阶段最大无支撑跨度(Q345)DW65-510型组合楼板承载力(Q235)DW65-510型组合楼板承载力(Q345)3. DW66-720型(YX66-240-720)(720闭口型)4. DW51-760型 (YX51-190-760 型) 缩口型DW51-760型组合楼板施工阶段最大无支撑跨度(Q235)DW51-760型组合楼板施工阶段最大无支撑跨度(Q345)DW51-760型组合楼板承载力(Q235)DW51-760型组合楼板承载力(Q345)5. DW-7520型(YX75-200-600 型)DW7520型组合楼板施工阶段最大无支撑跨度(Q235)DW7520型组合楼板施工阶段最大无支撑跨度(Q345)DW7520型组合楼板承载力(Q235)DW7520型组合楼板承载力(Q345)6. DW51-720型 (YX51-240-720 型)DW720型组合楼板施工阶段最大无支撑跨度(Q235)DW720型组合楼板施工阶段最大无支撑跨度(Q345)DW720型组合楼板承载力(Q235)DW720型组合楼板承载力(Q345)7. DW76-688 型(YX76-344-688 型)DW76-688型组合楼板施工阶段最大无支撑跨度(Q235)DW76-688型组合楼板施工阶段最大无支撑跨度(Q345)DW76-688型组合楼板抗弯承载力(Q235)DW76-688型组合楼板抗弯承载力(Q345)8. DW76-915型(YX76-305-915型)DW76-915型组合楼板施工阶段最大无支撑跨度(Q235)DW76-915型组合楼板施工阶段最大无支撑跨度(Q345)DW76-915型组合楼板抗弯承载力(Q235)DW76-915型组合楼板抗弯承载力(Q345)。

压型钢板混凝土组合楼承板计算实例计算书：压型钢板混凝土楼承组合板工程资料：本工程采用压型钢板组合楼板，跨度为4米，压型钢板型号为YX76-305-915，钢号为Q345，板厚度为1.5毫米，每米宽度的截面面积为2049平方毫米/米（重量为0.15千牛/平方米），截面惯性矩为200.45乘以10的4次方平方毫米/米。

顺肋两跨连续板，压型钢板上浇筑89毫米厚的C35混凝土。

1.1荷载计算：取1米作为计算单元，施工荷载标准值为1千牛/米，设计值为1.4千牛/米；混凝土和压型钢板自重标准值为3.325千牛/米，设计值为4.0千牛/米。

施工阶段总荷载为4.325千牛/米。

1.2内力计算：跨中最大正弯矩为6.05千牛·米，支座处最大负弯矩为10.8千牛·米，最大剪力为13.5千牛。

1.3压型钢板承载力计算：压型钢板受压翼缘的计算宽度为75毫米，经计算得到承载力设计值为10.988千牛·米/米，满足施工阶段的要求。

1.4压型钢板跨中挠度计算：计算得到挠度为13.97毫米，小于22.22毫米，满足施工阶段的使用要求。

正常使用极限计算假设波宽为305mm，混凝土弹性模量Ec为3.15×104N/mm2，钢板弹性模量E为2.06×105N/mm2，计算α值为6.54.1.荷载标准组合效应下挠度计算根据图2.5换算截面，混凝土截面宽度为305mm，根据公式b=305/α，肋宽为46.64mm，形心轴距离钢板底部的距离为23.32mm。

根据公式计算板的挠度，得到y=90.8mm。

在一个波宽范围内，组合板换算截面的惯性矩为1982.1×104mm4，每米板宽的惯性矩为6498.7×104mm4.根据公式计算荷载标准组合效应下楼层板的挠度为0.56mm，小于要求的11.11mm，因此满足要求。

2.荷载准永久组合效应下挠度计算荷载值为qk=gk+0.4×pk=3.615kN/m+0.4×2kN/m=4.415kN/m。

压型钢板组合楼板技术参数及施工安装一、技术参数1. 压型钢板：压型钢板是由冷轧卷钢经过弯曲和沉积而成的，具有较高的强度和刚度，常用的厚度为0.8-1.2mm。

压型钢板的型号和尺寸要根据楼板设计要求进行选择。

2.独立梁：独立梁是用来承担楼板荷载的主要承力构件，一般采用钢筋混凝土独立梁。

独立梁的截面积和高度要根据楼板设计要求进行确定。

3.钢筋：压型钢板组合楼板需要在压型钢板内部预制钢筋，用于增加楼板的强度和刚度。

钢筋的型号、数量和布置要根据楼板设计要求进行确定。

4.砼：砼用于填充压型钢板内部的空隙，增加楼板的强度和刚度。

砼的配合比和强度等级要根据楼板设计要求进行确定。

5.防火涂料：为了提高楼板的防火性能，可以在压型钢板表面涂刷防火涂料。

防火涂料的种类和厚度要根据楼板设计要求和建筑设计规范进行选择。

二、施工安装1.准备工作：施工前需要准备好所需的施工材料和施工机械设备，并做好安全措施，确保施工安全。

2.独立梁施工：首先进行独立梁的施工，包括模板搭设、钢筋绑扎和砼浇筑等工序。

独立梁的尺寸和位置要根据楼板设计要求进行精确施工。

3.压型钢板安装：将预制好的压型钢板按照楼板设计要求进行布置和调整，采用螺栓、焊接等方式进行连接。

连接点的位置和数量要根据楼板设计要求进行确定。

4.钢筋预制：在压型钢板内部预制钢筋，根据楼板设计要求进行布置。

钢筋的截面积和数量要根据楼板设计要求进行确定。

5.砼浇筑：将预制好的砼按照楼板设计要求进行浇筑，填满压型钢板内部的空隙。

砼的配合比和浇筑工艺要根据楼板设计要求进行确定。

6.防火涂料施工：待砼凝固后，可以在压型钢板表面涂刷防火涂料，提高楼板的防火性能。

防火涂料的种类和施工厚度要根据楼板设计要求和建筑设计规范进行选择。

7.楼板验收：楼板施工完成后，进行验收，检查楼板各项技术参数是否符合设计要求，以及施工质量是否达到相关标准要求。

通过以上施工流程，可以完成压型钢板组合楼板的施工安装。

压型钢板组合楼板具有强度和刚度高、节省混凝土用量、施工周期短等优点，因此在现代建筑中得到了广泛应用。

完整压型钢板组合楼板施工设计工艺设计方
案(一)
完整压型钢板组合楼板是一种新型的楼板材料，其具备轻质、高强、
耐腐蚀等优点，广泛应用于建筑施工中。

在具体的施工设计工艺设计
方案中，需要注意以下几个方面：
一、构造设计方案
根据工程的要求，结合完整压型钢板组合楼板的特性，设计合理的梁柱、板块、钢筋配筋等构造方案。

对于斜向楼板的悬挑部分，需要注
意增加支撑点或者引入临时支撑杆，保证施工的安全性。

二、材料准备
在施工前需要对完整压型钢板组合楼板进行材料准备。

对于完整压型
钢板组合楼板，需要保证其质量符合国家标准，并进行验收。

在材料
的搬运、储存、预处理等环节中，要注意保持楼板的平整度和干燥度。

三、施工方案
完整压型钢板组合楼板的施工方案需要根据具体工程的情况进行设计。

在施工前需要进行现场勘测，确定安装的位置和高度，并制定合理的
吊装方案。

在吊装过程中要注意吊点的位置和数量，保证吊装的平稳
和均匀，并对楼板进行检查，发现问题及时处理。

施工过程中要进行
严密的协调，配合好各环节的施工人员，保证施工的连贯性。

四、安全措施
在所有施工方案的设计和施工过程中，安全是十分重要的。

完整压型钢板组合楼板的施工需要注意落地过程的稳定性，避免对下方施工人员造成伤害。

同时，在楼板安装完毕之后，需要进行车辆和行人的保护措施，防止对楼板造成损坏。

综上所述，完整压型钢板组合楼板施工设计工艺设计方案的实行，需要认真做好施工前的准备、构造设计、施工方案、安全措施等方面。

只有这样才能达到安全、高效和质量保证的目的。

压型钢板组合楼板施工方案压型钢板与混凝土组合楼板是指由压型钢板上浇筑混凝土组成的组合楼板，根据压型钢板是否与混凝土共同工作可分为组合板和非组合板。

组合板是指压型钢板除用作浇筑混凝土的永久性模板外，还充当板底受拉钢筋的现浇混凝土楼（屋面）板。

非组合板是指压型钢板仅作为混凝土楼板的永久性模板，不考虑参与结构受力的现浇混凝土楼（屋面）板。

（一）材料1、压型板：组合楼板中采用的压型钢板的形式有开口型板、缩口型板、和闭口型板，如下图所示。

2、栓钉：压型钢板组合式楼板的整体连接是由栓钉（又称抗剪螺钉）将钢筋混凝土、压型钢板和钢梁组合成整体。

栓钉是组合楼板的剪力连接件，楼面的水平荷载通过它传递到梁、柱、框架，所以又称剪力螺钉。

其规格、数量是按楼板与钢梁连接处的剪力大小确定，栓钉应与钢梁牢固焊接。

优质DL钢或ML15号钢。

栓钉直径按下列规定采用：板跨＜3m：栓钉直径宜取13mm～16mm3m≤板跨≤6m: 栓钉直径宜取16mm～19mm板跨＞6m：栓钉直径宜取19mm栓钉构造见下图：（二）特点1、由于压型板轻便，易于搬运和架设，大大缩短安装时间，又因压型板不需拆卸，工地劳动力可减少。

2、与木模相比，压型钢板施工时发生火灾的可能性大为减少。

3、压型钢板便于铺设通讯、电力、通风、采暖等管线；还能敷设保温、隔音、隔热、隔震材料；压型钢板表面直接做顶棚；若需吊顶，可在压型钢板槽内固定吊顶挂钩，使用十分方便。

4、在多高层建筑中采用压型钢板，有利推广多层作业，可大大加快工程进度。

5、压型钢板的运输、储存、堆放和装卸都极为方便。

6、压型钢板和混凝土通过叠合板的粘结作用使二者形成整体，从而使压型钢板起到混凝土楼板受拉钢筋的作用。

施工中，压型钢板还可起到增强支承钢梁侧向稳定的作用。

（三）施工机具1、栓焊机（QZL-2000）。

2、带锯机（压型钢板切割）。

3、电钻（压型钢板钻孔）。

（四）施工工艺1、施工前应绘制压型钢板平面布置图，在图上注明柱、梁和压型钢板相互关系尺寸与连接方法，尽可能减少在现场的切割工作量。
