三相可控整流电路原理

三相全波可控整流电路的特点一、引言在电力电子技术和交流调速控制系统中，可控整流电路扮演着至关重要的角色。

其中，三相全波可控整流电路因其独特的性能和广泛的应用领域而备受关注。

本文将对三相全波可控整流电路的特点进行深入探讨。

二、电路结构与工作原理三相全波可控整流电路通常由三相交流电源、整流变压器、可控整流器以及负载组成。

在电路中，三相交流电源通过整流变压器将电能传递给可控整流器，可控整流器根据控制信号调节输出电压的波形和相位。

最终，电能通过负载进行输出。

工作原理方面，三相全波可控整流电路在工作时，通过控制可控硅整流管的触发角来调节输出电压的大小。

当触发角增大时，输出电压减小；反之，当触发角减小时，输出电压增大。

此外，通过改变触发脉冲的相位，还可以调节输出电压的相位。

三、电路特点1.输出波形稳定：三相全波可控整流电路的输出波形较为稳定，且不受电网电压波动的影响。

这主要得益于其采用全波整流方式，能够充分利用电网的有效值，降低电压波动对输出波形的影响。

2.高功率因数：由于可控整流电路可以工作在整流状态或逆变状态，因此可以根据负载需求进行灵活调节。

在适当的控制策略下，可以使电路的功率因数接近于1，从而提高电网的利用率。

3.适用范围广：三相全波可控整流电路既适用于一般工业领域的交流电机驱动、电解和电镀等领域，也可用于可再生能源领域的风力发电、光伏发电等。

4.易于实现多重化控制：通过在电路中加入多重化滤波器或采用多桥臂可控整流器等方式，可以实现减小输出电压谐波含量的目的，进一步提高电路的可靠性。

5.易于数字化控制：随着数字信号处理技术的发展，可以通过数字化技术对三相全波可控整流电路进行精确控制，从而实现高效、高精度的交流调速控制。

四、与单相可控整流电路的比较与单相可控整流电路相比，三相全波可控整流电路具有以下优势：1.输出电压更高：由于采用三相交流电源，三相全波可控整流电路的输出电压相对较高，能够满足大功率负载的需求。

二．三相晶闸管全控整流电路原理说明2．1主电路原理说明晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号，即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5，共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。

编号如图示，晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。

带电阻负载时的工作情况晶闸管触发角α=0o时的情况：此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。

而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。

这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。

此时电路工作波形如图所示。

α=0o时，各晶闸管均在自然换相点处换相。

由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。

从相电压波形看，以变压器二次侧的中点n为参考点，共阴极组晶闸管导通时，整流输出电压 ud1为相电压在正半周的包络线；共阳极组导通时，整流输出电压ud2为相电压在负半周的包络线，总的整流输出电压ud = ud1－ud2是两条包络线间的差值，将其对应到线电压波形上，即为线电压在正半周的包络线。

将波形中的一个周期等分为6段，每段为60度，如图2-18所示，每一段中导通的晶闸管及输出整流电压的情况如下表所示。

由该表可见，6个晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。

- 1 -10:39:08 PM 4/25/2022由图得：6个晶闸管的脉冲按VT1－VT2－VT3－VT4－VT5－VT6的顺序，相位依次差60o ；共阴极组和阳极组依次差120o ；同一相的上下两个桥臂脉冲相差180o 。

整流输出电压ud 一周期脉动6次，每次脉动的波形都一样，故该电路为6脉波整流电路。

在整流电路合闸启动过程中或电流断续时，为确保电路的正常工作，需保证同时导通的2个晶闸管均有触发脉冲。

三相桥式全控整流电路工作原理三相桥式全控整流电路是一种常见的电力电子器件，它利用半导体器件的可控性实现对交流电的整流操作。

通过控制开关管的导通时间，可以实现整流电路对电流的可控，从而满足不同的电气需求。

本文将介绍三相桥式全控整流电路的工作原理，并对其性能特点进行分析。

三相桥式全控整流电路包括三个半波整流电路和一个相互接通的直流侧滤波电路。

每个半波整流电路由两个开关管和两个二极管构成。

开关管可以是晶闸管或场效应管，二极管则是承担反向导通作用的器件。

直流侧滤波电路由一个电感和一个电容组成，其作用是平滑直流电的输出。

控制单元则负责控制开关管的导通时间，从而实现对整流电路输出电流的控制。

1. A相半波整流在第一个周期的t=0-1/6 T时间段内，A相电压为正向的，因此A相的K1开关管被导通，K2开关管关闭，通过K1开关管和D2二极管实现A相的半波整流，直流电位为零。

4. A相、B相、C相半波整流带负载当三个半波整流器恰好带负载时，开关管的控制角将会周期性地变化，控制电路输出的脉冲宽度也将随之变化。

这时直流输出电压将随着控制角的变化而逐渐提高。

1. 稳定性高由于可以实现对控制电路输出脉冲宽度的精确控制，三相桥式全控整流电路的稳定性较高，可以满足对直流输出电压和电流的高精度控制要求。

2. 效率高在正常工作状态下，三相桥式全控整流电路只需消耗极小的能量，因此其能效比较高，可有效降低整个系统的能耗。

3. 适应性强三相桥式全控整流电路不仅能适应不同负载要求，还能适应不同电气参数的交流电输入，因此具有较强的适应性。

4. 成本低廉由于三相桥式全控整流电路所需器件数量较少且技术相对成熟，因此其制造成本比较低廉，可以大规模应用于各种电气设备中。

三相桥式全控整流电路是一种性能稳定、适应性强并且成本低廉的电力电子器件，被广泛应用于工业、农业和家庭等领域。

除了上文所述的特性，三相桥式全控整流电路还有其他一些优点。

例如：1. 实现了电能的有源调节在传统的半波和全波整流电路中，电能只能以被动形式、随电源电压变化而调节，无法主动地进行调节。

三相桥式全控整流电路的工作原理
三相桥式全控整流电路，又称为三相整流桥式全控整流电路，它的结
构简洁，体积小，可以实现完全全控整流，是现代电力电子设备中常用的
一种整流元件。

它是由三相桥式变流器、控制电路以及同步调节所组成，
可以实现三相输入交流电能转换为单相或多相直流电能的整流功能。

三相桥式全控整流电路的工作原理是：三相桥式变流器的工作由控制
电路触发，控制电路通过三相交流电源的相位信号，控制节点的开启和关闭，使三相桥式变流器中的节点依次开启和关闭，实现了输入电源的变换。

当桥内的节点同步开启时，经历的一个半个周期后，才进入下一个周期，
三相桥式全控整流电路中的三相交流电能便被转变为单相或多相直流电能。

在三相桥式全控整流电路中，每个节点都要求开启和关闭时间一致，
这是关键，所以要实现三相变流器的同步，控制电路必须配备一个有效的
同步调节器，它能检测电路中交流电压的每个周期到达顶峰值，并将信号
转换为控制信号，从而实现桥内节点同步开启和关闭，实现三相交流电能
转换为单相及多相直流电能的整流功能。

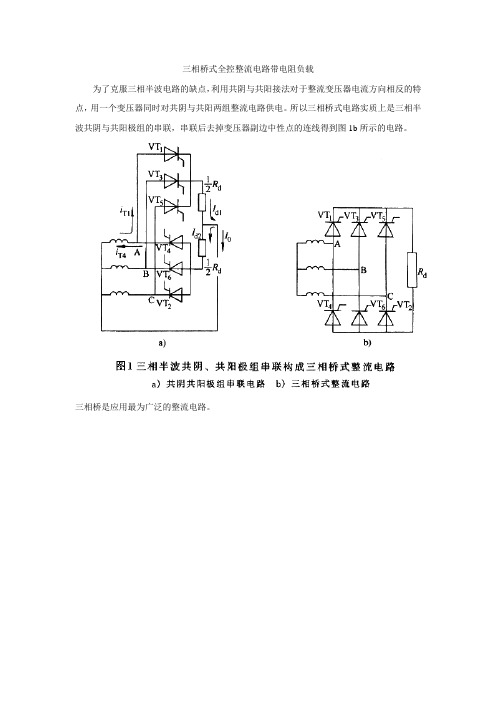

三相桥式全控整流电路带电阻负载为了克服三相半波电路的缺点，利用共阴与共阳接法对于整流变压器电流方向相反的特点，用一个变压器同时对共阴与共阳两组整流电路供电。

所以三相桥式电路实质上是三相半波共阴与共阳极组的串联，串联后去掉变压器副边中性点的连线得到图1b所示的电路。

三相桥是应用最为广泛的整流电路。

⒈带电阻负载时的工作情况当a≤60︒时，u d波形均连续，对于电阻负载，i d波形与u d波形形状一样，也连续波形图：a =0 （图1）a =30︒（图2）a =60︒（图3）当a>60︒时，u d波形每60︒中有一段为零，u d波形不能出现负值波形图：a =90︒（图4）带电阻负载时三相桥式全控整流电路a角的移相范围是120︒图1 三相桥式全控整流电路带电阻负载a = 30 ︒时的波形ω ω ω ω u 2u d1u d22L u du abu acu abu acu bcu bau cau cbu abu acu abu acu bcu bau cau cbu abu acⅠ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ u au cu bω t 1O tOtO tOtα = 0° i VT1u VT1u图2 三相桥式全控整流电路带电阻负载a= 30 ︒时的波形图3 三相桥式全控整流电路带电阻负载a = 60 ︒时的波形abu图4 三相桥式全控整流电路带电阻负载a = 90 ︒时的波形晶闸管及输出整流电压的情况如表2－1所示⒉三相桥式全控整流电路的特点（1）2管同时导通形成供电回路，其中共阴极组和共阳极组各1个，且不能为同一相器件。

（2）对触发脉冲的要求：u d1u d 2u du au bu cu au bω tOω tOω tO ω tO ω tOi ai du abu acu bcu bau cau cbu abu acu bcu bai VT1时 段 I II III IV V VI共阴极组中导通的晶闸管 VT 1 VT 1 VT 3 VT 3 VT 5 VT 5共阳极组中导通的晶闸管 VT 6VT 2 VT 2VT 4 VT 4 VT 6整流输出电压u d u a -u b u a -u c u b -u c u b -u a u c -u a u c -u b按VT1-VT2-VT3-VT4-VT5-VT6的顺序，相位依次差60︒。

题目：三相可控整流桥输入输出电压关系探讨一、引言在电力系统中，三相可控整流桥是一种常见的电力电子器件，它可以将交流电源转换为可控的直流电源。

在本文中，我们将深入探讨三相可控整流桥的输入输出电压关系，从而更好地理解其工作原理和特性。

二、三相可控整流桥简介三相可控整流桥是由六个可控硅器件组成的电路，它用于控制交流电源向直流负载提供电能。

在实际应用中，三相可控整流桥经常用于工业变频调速、电力传输和轨道交通等领域，具有重要的应用价值。

三、三相可控整流桥的工作原理三相可控整流桥由两个可控整流器组成，每个可控整流器包括三个可控硅器件。

通过适当地触发和控制可控硅器件，可以实现对交流电源的整流和控制，从而获得所需的直流输出。

四、输入输出电压关系的初步分析三相可控整流桥的输入输出电压关系受到多个因素的影响，包括电网电压、控制角、负载特性等。

在正常工作状态下，输入电压和输出电压之间存在一定的关系，需要通过分析和计算来进行深入理解。

五、深入探讨输入输出电压关系1. 输入输出电压关系的数学模型在三相可控整流桥中，输入交流电压和输出直流电压之间的关系可以通过数学模型来描述。

我们可以推导出输入输出电压之间的数学关系，并通过实际数据进行验证和分析。

2. 输入输出电压关系的控制方法为了实现对输出电压的控制，可以采用不同的控制方法和策略。

可以通过调节控制角来改变可控整流器的导通角度，从而实现对输出电压的调节和稳定。

六、总结与展望通过以上分析，我们更加深入地理解了三相可控整流桥的输入输出电压关系。

在实际应用中，我们需要综合考虑各种因素，并设计合理的控制策略，以实现对输出电压的精确调节和稳定输出。

未来，随着电力电子技术的不断发展，三相可控整流桥将有更广泛的应用场景，我们也可以期待更多的创新和突破。

七、个人观点和理解作为电力电子领域的从业者，我深知三相可控整流桥在现代电力系统中的重要性和应用价值。

通过本文的撰写，我对其输入输出电压关系有了更加深入的理解，并希望能够为相关领域的研究和应用提供一些启发和思路。

三相可控整流电路实验报告三相可控整流电路实验报告引言：本次实验旨在研究和探索三相可控整流电路的原理和性能。

通过搭建实验电路，观察和测量电路中的电压、电流和功率等参数，以及了解可控整流电路在实际应用中的优势和限制。

实验过程中，我们将使用适当的实验仪器和设备，确保实验的准确性和安全性。

一、实验原理1.1 可控整流电路的基本原理可控整流电路是通过控制晶闸管的导通和关断来实现对电流的控制。

在三相可控整流电路中，通过控制三相晶闸管的导通角来实现对电流的整流和调节。

1.2 三相可控整流电路的工作原理三相可控整流电路由三相桥式整流电路和控制电路组成。

三相桥式整流电路将三相交流电转换为直流电，而控制电路则通过控制晶闸管的导通和关断来实现对电流的控制。

二、实验装置和方法2.1 实验装置本次实验使用的实验装置包括三相变压器、三相桥式整流电路、晶闸管触发电路、电流表、电压表和功率表等。

2.2 实验方法首先，将三相变压器连接到三相交流电源上，通过变压器将电压降低到适当的电压范围。

然后，将三相桥式整流电路连接到变压器的输出端，将三相交流电转换为直流电。

接下来，将晶闸管触发电路连接到三相桥式整流电路上，通过控制触发电路，实现对晶闸管的控制。

最后，通过连接电流表、电压表和功率表等测量仪器，观察和测量电路中的电压、电流和功率等参数。

三、实验结果与讨论3.1 实验结果在实验过程中，我们通过测量电路中的电压、电流和功率等参数，得到了一系列实验结果。

例如，我们观察到随着晶闸管导通角的增加，电路中的电流呈线性增加趋势；同时，随着电压的增加，功率也呈线性增加趋势。

3.2 结果讨论通过对实验结果的分析和讨论，我们可以得出一些结论。

首先，可控整流电路可以实现对电流的精确控制，具有较高的调节性能。

其次，随着晶闸管导通角的增加，电路中的电流和功率都会增加，但是过高的导通角可能会导致电路的损坏。

因此，在实际应用中，需要根据具体需求和电路参数来选择合适的导通角。
