电磁感应现象楞次定律1. 高考真题考点分布题型考点考查考题统计选择题楞次定律2024年江苏卷、广东卷实验题探究影响感应电流方向的因素2024年北京卷2. 命题规律及备考策略【命题规律】高考对楞次定律和右手定则的考查形式多以选择题的形式，题目较为简单，同时，这两部分内容会在某些有关电磁感应的综合性的计算题中会有应用。

【备考策略】1.理解和掌握楞次定律、右手定则。

2.能够利用楞次定律和右手定则判断感应电流的方向。

【命题预测】重点关注楞次定律和右手定则的应用。

一、磁通量1．概念：在磁感应强度为B的匀强磁场中，与磁场方向垂直的平面，其面积S与B的乘积叫作穿过这个面积的磁通量。

2．公式：Φ＝BS，单位是韦伯，符号是Wb。

3．适用条件(1)匀强磁场。

(2)S为垂直于磁场的有效面积。

4．物理意义：相当于穿过某一面积的磁感线的条数。

5．磁通量的变化量：ΔΦ＝Φ2－Φ1＝B2S2－B1S1。

二、电磁感应现象1．定义：当穿过闭合导体回路的磁通量发生变化时，闭合导体回路中有感应电流产生，这种利用磁场产生电流的现象叫作电磁感应。

2．感应电流的产生条件(1)表述一：闭合电路的一部分导体在磁场内做切割磁感线的运动。

(2)表述二：穿过闭合电路的磁通量发生变化。

3．实质电磁感应现象的实质是产生感应电动势，如果电路闭合，则有感应电流。

如果电路不闭合，则只有感应电动势而无感应电流。

三、感应电流方向的判定1．楞次定律(1)内容：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)适用范围：一切电磁感应现象。

2．右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向。

(2)适用情况：导线切割磁感线产生感应电流。

考点一电磁感应现象1.磁通量的计算(1)公式：Φ＝BS。

适用条件：①匀强磁场；②磁场与平面垂直。

第十章电磁感应第1讲电磁感应现象楞次定律选择题(本题共15小题，1～10题为单选，11～15题为多选)1．(2021·北京高三一模)用图中三套实验装置探究感应电流产生的条件，下列选项中能产生感应电流的操作是(B)A．甲图中，使导体棒AB顺着磁感线方向运动，且保持穿过ABCD中的磁感线条数不变B．乙图中，使条形磁铁匀速穿过线圈C．丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动D．丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动[解析]甲图中，使导体棒AB顺着磁感线方向运动，AB不切割磁感线，故不能产生感应电流，另外也可以从保持穿过ABCD中的磁感线条数不变的角度看，磁通量没变化，故也不产生感应电流，A错误；乙图中，使条形磁铁匀速穿过线圈，在磁铁从上向下穿过时，穿过线圈的磁通量会变化，故产生感应电流，B正确；丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动，两线圈没有相对运动，B中的磁通量没变化，故不产生感应电流，C错误；丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动时也不会使B中的磁通量变化，故也不能产生感应电流，D错误。

2．(2021·浙江高三一模)如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是(C)A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸[解析]漏电保护器的工作原理是控制器探测到线圈中有电流时会把入户线断开，线圈的磁通量是由流入负载的导线中的电流和流出负载的导线中的电流在线圈中产生的磁通量的叠加，由于一般情况下，流入负载导线中的电流和流出负载导线中的电流等大反向，故线圈中的磁通量为零，无电流产生。

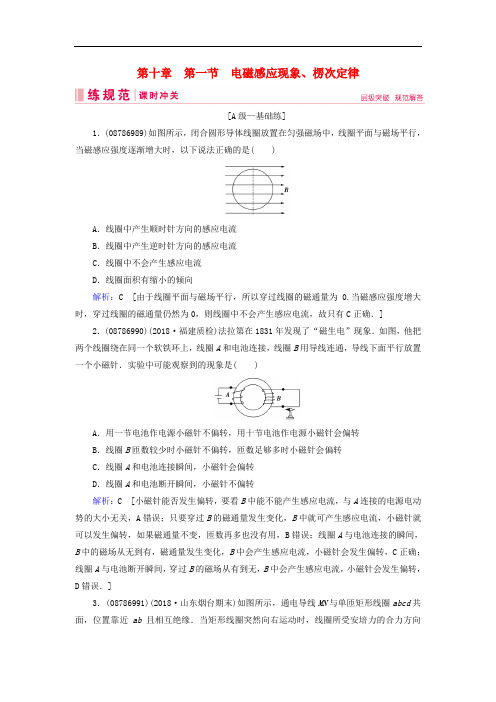

第十章第一节电磁感应现象、楞次定律[A级—基础练]1．(08786989)如图所示，闭合圆形导体线圈放置在匀强磁场中，线圈平面与磁场平行，当磁感应强度逐渐增大时，以下说法正确的是( )A．线圈中产生顺时针方向的感应电流B．线圈中产生逆时针方向的感应电流C．线圈中不会产生感应电流D．线圈面积有缩小的倾向解析：C [由于线圈平面与磁场平行，所以穿过线圈的磁通量为0.当磁感应强度增大时，穿过线圈的磁通量仍然为0，则线圈中不会产生感应电流，故只有C正确．] 2．(08786990)(2018·福建质检)法拉第在1831年发现了“磁生电”现象．如图，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用导线连通，导线下面平行放置一个小磁针．实验中可能观察到的现象是( )A．用一节电池作电源小磁针不偏转，用十节电池作电源小磁针会偏转B．线圈B匝数较少时小磁针不偏转，匝数足够多时小磁针会偏转C．线圈A和电池连接瞬间，小磁针会偏转D．线圈A和电池断开瞬间，小磁针不偏转解析：C [小磁针能否发生偏转，要看B中能不能产生感应电流，与A连接的电源电动势的大小无关，A错误；只要穿过B的磁通量发生变化，B中就可产生感应电流，小磁针就可以发生偏转，如果磁通量不变，匝数再多也没有用，B错误；线圈A与电池连接的瞬间，B中的磁场从无到有，磁通量发生变化，B中会产生感应电流，小磁针会发生偏转，C正确；线圈A与电池断开瞬间，穿过B的磁场从有到无，B中会产生感应电流，小磁针会发生偏转，D错误．]3．(08786991)(2018·山东烟台期末)如图所示，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且相互绝缘．当矩形线圈突然向右运动时，线圈所受安培力的合力方向( )A．向左B．向右C．垂直纸面向外D．垂直纸面向里解析：A [当矩形线圈突然向右运动时，线圈中会产生逆时针方向的电流，根据左手定则可知，ab边受的安培力向左，cd边受的安培力向左，合力的方向向左，A正确．或根据楞次定律，“来拒去留”，感应电流的效果总是阻碍相对运动，所以线圈向右运动则所受安培力向左．]4．(08786993)(2018·辽宁葫芦岛期末)如图所示，Ⅰ和Ⅱ是一对异名磁极，ab为放在其间的金属棒．ab和cd用导线连成一个闭合回路．当ab棒向右运动时，cd金属棒受到向下的安培力．下列说法正确的是( )A．由此可知d端电势高于c端电势B．由此可知Ⅰ是S极C．由此可知Ⅰ是N极D．当cd棒向下运动时，ab导线受到向左的安培力解析：C [根据题意可知：cd中电流的方向由c→d，c端电势高于d端，A错误；ab 中电流的方向由b→a，对ab应用右手定则可知Ⅰ是N极，Ⅱ是S极，B错误，C正确．当cd棒向下运动时，回路中会产生由d→c的电流，则ab中电流的方向由a→b，根据左手定则可知，AB受的安培力向右，D错误．]5．(08786994)(2018·浙江宁波期末)如图甲所示，在同一平面内有两个圆环A、B，圆环A将圆环B分为面积相等的两部分，以图甲中A环电流沿顺时针方向为正，当圆环A中的电流如图乙所示变化时，下列说法正确的是( )A．B中始终没有感应电流B．B中有顺时针方向的感应电流C．B中有逆时针方向的感应电流D．B中的感应电流先沿顺时针方向，后沿逆时针方向解析：B [由于圆环A中的电流发生了变化，故圆环B中一定有感应电流产生，由楞次定律判定B中有顺时针方向的感应电流，故B选项正确．]6．(08786995)(2018·山东潍坊一模)如图所示，线圈A内有竖直向上的磁场，磁感应强度B随时间均匀增大；等离子气流(由高温高压的等电荷量的正、负离子组成)由左方连续不断地以速度v0射入P1和P2两极板间的匀强磁场中．发现两直导线a、b互相吸引，由此可以判断P1、P2两极板间的匀强磁场的方向为( )A．垂直纸面向外B．垂直纸面向里C．水平向左D．水平向右解析：B [线圈A内有竖直向上的磁场，磁感应强度B随时间均匀增大；根据楞次定律可知a中电流的方向向下，a、b相互吸引，说明b中电流的方向也是向下，则P1带正电，说明正离子向上偏转，根据左手定则可知P1、P2间磁场的方向垂直于纸面向里，B正确．] 7．(08786996)(2018·湖南长沙一模)自1932年磁单极子概念被狄拉克提出以来，不管是理论物理学家还是实验物理学家都一直在努力寻找，但迄今仍然没能找到它们存在的确凿证据．近年来，一些凝聚态物理学家找到了磁单极子存在的有力证据，并通过磁单极子的集体激发行为解释了一些新颖的物理现象，这使得磁单极子艰难的探索之路出现了一丝曙光．如果一个只有N极的磁单极子从上向下穿过如图所示的闭合超导线圈，则从上向下看，这个线圈中将出现( )A．先是逆时针方向，然后是顺时针方向的感应电流B．先是顺时针方向，然后是逆时针方向的感应电流C．逆时针方向的持续流动的感应电流D．顺时针方向的持续流动的感应电流解析：C [N极磁单极子穿过超导线圈的过程中，当磁单极子靠近线圈时，穿过线圈的磁通量增加，且磁场方向从上向下，所以由楞次定律可知感应电流方向为逆时针；当磁单极子远离线圈时，穿过线圈的磁通量减小，且磁场方向从下向上，所以由楞次定律可知感应电流方向为逆时针．因此线圈中产生的感应电流方向不变．由于超导线圈中没有电阻，因此感应电流将长期维持下去，故A、B、D错误，C正确．]8．(08786997)(2018·河南许昌三模)如图所示，一个闭合三角形导线框ABC位于竖直平面内，其下方(略靠前)固定一根与线框平面平行的水平直导线，导线中通以图示方向的恒定电流．释放线框，它由实线位置下落到虚线位置未发生转动，在此过程中( )A．线框中感应电流方向依次为ACBA→ABCAB．线框的磁通量为零时，感应电流却不为零C．线框所受安培力的合力方向依次为向上→向下→向上D．线框做自由落体运动解析：B [根据右手定则，通电直导线的磁场在上方垂直纸面向外，下方垂直纸面向里；离导线近的地方磁感应强度大，离导线远的地方磁感应强度小．线框从上向下靠近导线的过程，垂直纸面向外的磁通量增加，根据楞次定律，线框中产生顺时针方向的电流；穿越导线时，上方垂直纸面向外的磁场和下方垂直纸面向里的磁场叠加，先是垂直纸面向外的磁通量减小，之后变成垂直纸面向里的磁通量增大，直至最大；根据楞次定律，线框中产生逆时针方向的电流．垂直纸面向里的磁通量变成最大后，线框继续向下运动，垂直纸面向里的磁通量减小，这时的电流方向又变成了顺时针，即感应电流方向依次为ACBA→ABCA→ACBA，故A 错误；根据A中的分析，线框穿越导线时，始终有感应电流存在，故B正确；根据楞次定律，安培力始终阻碍线框相对磁场的运动，故安培力的方向始终向上，线框不可能做自由落体运动，故C、D错误．][B级—能力练]9．(08786998)(多选)(2018·安徽“学普”开学联考)如图是磁悬浮的原理，图中A是圆柱形磁铁，B是用高温超导材料制成的超导圆环，将超导圆环水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A上方的空中，则( )A．将B放入磁场的过程中，B中将产生感应电流，当稳定后，感应电流消失B．将B放入磁场的过程中，B中将产生感应电流，当稳定后，感应电流仍存在C．如A的N极朝上，B中感应电流为顺时针方向(俯视)D．如A的N极朝上，B中感应电流为逆时针方向(俯视)解析：BC [当将B环靠近A时，由于越靠近磁铁A，磁场就越强，磁感线就越密，所以在靠近过程中穿过B环的磁通量发生改变，即在该环中会产生感应电流；由于发生了超导，即B环没有电阻，所以稳定后B环中的电流不会变小，且永远存在，故A错误，B正确；此时B环水平放在磁铁A上且悬浮在磁铁A的上方空中，即其相互排斥，说明B环的下面是N 极，故感应电流为顺时针方向(俯视)，故C正确，D错误．]10．(08786999)(多选)(2018·广东珠海摸底)矩形导线框abcd与长直导线MN放在同一水平面上，ab边与MN平行，导线MN中通入电流方向如图所示，当MN中的电流增大时，下列说法正确的是( )A．导线框abcd有逆时针的感应电流B．bc、ad两边均不受安培力的作用C．导线框所受的安培力的合力向右D．MN所受线框给它的作用力向左解析：ACD [直导线中通有M→N均匀增大的电流，根据安培定则，知通过线框的磁场垂直纸面向里，且均匀增大，根据楞次定律，知感应电流的方向为逆时针方向，故A正确．根据A选项分析可知，依据左手定则，bc、ad两边均受安培力的作用，故B错误．根据左手定则，知，ab边所受安培力方向水平向右cd边所受安培力方向水平向左，离导线越近，磁感应强度越大，所以ab边所受的安培力大于cd边所受的安培力，则线框所受安培力的合力方向向右，因此MN所受线框给它的作用力向左，故C、D正确．]11．(08787000)(多选)(2018·上海虹口区一模)如图所示，水平放置的光滑绝缘直杆上套有A、B、C三个金属铝环，B环连接在图示的电路中．闭合开关S的瞬间( )A．A环向左滑动B．C环向左滑动C．A环有向外扩展的趋势D．C环有向内收缩的趋势解析：AD [闭合开关S的瞬间，通过A、C环的磁通量增大，根据楞次定律和左手定则可知：A环向左运动，且有收缩的趋势；C环向右运动，有收缩的趋势，故A、D正确，B、C 错误．]12．(08787001)(多选)如图所示，磁场方向垂直于纸面，磁感应强度大小在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用绝缘细线悬挂于O点．将圆环拉至位置a后无初速度释放，圆环摆到右侧最高点b，不计空气阻力．在圆环从a摆向b的过程中( )A．感应电流方向先是逆时针方向，再顺时针方向，后逆时针方向B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向解析：AD [由楞次定律知，感应电流方向先是逆时针方向，再顺时针方向，后逆时针方向，A正确，B错误，根据左手定则，因等效导线是沿竖直方向的，且两边的磁感应强度不同，故合力方向始终沿水平方向，和速度方向会有一定夹角，C错误，D正确．] 13．(08787002)(多选)如图所示，线圈A、B同心置于光滑水平桌面上，线圈A中通有逐渐增大的逆时针方向的电流，则 ( )A．线圈B将顺时针转动起来B．线圈B中有顺时针方向的电流C．线圈B将有沿半径方向扩张的趋势D．线圈B对桌面的压力将增大解析：BC [当线圈A中通有逐渐增大的逆时针方向的电流时，穿过线圈B的磁通量竖直向上且增大，根据楞次定律，线圈B产生顺时针方向的电流；根据楞次定律的另一种表述，线圈B有扩张的趋势，阻碍磁通量的增加，故B、C正确，A错误．线圈B受到的安培力在水平方向上，线圈B对桌面的压力将不变，故D错误．]14．(08787003)如图所示，固定于水平面上的金属架CDEF处在竖直向下的匀强磁场中，金属棒MN沿框架以速度v向右做匀速运动．t＝0时，磁感应强度为B0，此时MN到达的位置使MDEN构成一个边长为l的正方形．为使MN棒中不产生感应电流，从t＝0开始，求磁感应强度B随时间t变化的关系式．解析：要使MN棒中不产生感应电流，应使穿过线圈平面的磁通量不发生变化在t＝0时刻，穿过线圈平面的磁通量Φ1＝B0S＝B0l2设t时刻的磁感应强度为B，此时磁通量为Φ2＝Bl(l＋vt)由Φ1＝Φ2得B＝B0ll＋vt.答案：B＝B0ll＋vt。

第1讲电磁感应现象楞次定律1．(2020·某某某某一模)在安培时代，关于验证“电磁感应效应”设想的实验中，下列不属于电流磁效应的是( )A．把闭合线圈放在变化的磁场中，闭合线圈中产生感应电流B．把磁针放在“沿南北放置的通电导线”上方，磁针发生了偏转C．把通有同向电流的两根导线平行放置，发现两根通电导线相互吸引D．把磁针放在通电螺线管中，磁针发生了偏转A[本题考查电流的磁效应问题。

把闭合线圈放在变化的磁场中，闭合线圈中产生感应电流，属于电磁感应(磁生电)实验，不属于电流磁效应，此题选择A。

]2．如图所示，一个有界匀强磁场区域，磁场方向垂直纸面向外，一个矩形闭合导线框abcd 沿纸面由位置1匀速运动到位置2。

则( )A．导线框进入磁场时，感应电流方向为a→b→c→d→aB．导线框离开磁场时，感应电流方向为a→d→c→b→aC．导线框离开磁场时，受到的安培力方向水平向右D．导线框进入磁场时，受到的安培力方向水平向左D[导线框进入磁场时，cd边切割磁感线，由右手定则可知，电流方向为a→d→c→b →a，这时由左手定则可判断cd边受到的安培力方向水平向左，A错，D对；在导线框离开磁场时，ab边处于磁场中且在做切割磁感线运动，同样用右手定则和左手定则可以判断电流的方向为a→b→c→d→a，这时安培力的方向仍然水平向左，B、C错。

]3．(2017·某某卷·1)如图所示，两个单匝线圈a、b的半径分别为r和2r。

圆形匀强磁场B的边缘恰好与a 线圈重合，则穿过a、b两线圈的磁通量之比为( )A．1∶1 B．1∶2C．1∶4 D.4∶1A[根据Φ＝BS，S为有磁场的与磁场垂直的有效面积，因此a、b两线圈的有效面积相等，故磁通量之比Φa∶Φb＝1∶1，选项A正确。

]4.(多选)如图，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形。

则磁场( )A．逐渐增强，方向向外B．逐渐增强，方向向里C．逐渐减弱，方向向外D．逐渐减弱，方向向里CD[根据楞次定律，感应电流的磁场方向总是阻碍引起闭合回路中磁通量的变化，体现在面积上是“增缩减扩”，而回路变为圆形，面积增大了，说明磁场在逐渐减弱。

基础课 1 电磁感应现象楞次定律1．下图表示闭合电路中的一部分导体在磁场中做切割磁感线运动的情景，其中能产生由a到b方向的感应电流的是( )解析：选A 由右手定则判断，可知A项中感应电流方向由a到b，B、C、D项中感应电流方向均为由b到a.2．(多选)如图所示匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形．则该磁场( )A．逐渐增强，方向向外B．逐渐增强，方向向里C．逐渐减弱，方向向外D．逐渐减弱，方向向里解析：选CD 软导线回路变为圆形，线圈的面积变大，根据楞次定律可知，穿过回路平面向里或向外的磁感应强度在逐渐减弱，A、B错误，C、D正确．3．(2017年全国卷Ⅰ)扫描隧道显微镜(STM)可用来探测样品表面原子尺度上的形貌．为了有效隔离外界振动对STM的扰动，在圆底盘周边沿其径向对称地安装若干对紫铜薄板，并施加磁场来快速衰减其微小振动，如图所示．无扰动时，按下列四种方案对紫铜薄板施加恒磁场；出现扰动后，对于紫铜薄板上下及左右振动的衰减最有效的方案是( )解析：选A 若要有效衰减紫铜薄板上下及左右的微小振动，则要求施加磁场后，在紫铜薄板发生上下及左右的微小振动时，穿过紫铜薄板横截面的磁通量都能发生变化．由选项图可知只有A满足要求，故选A.4．如图，在一水平、固定的闭合导体圆环上方，有一条形磁铁(N极朝上，S极朝下)由静止开始下落，磁铁从圆环中穿过且不与圆环接触．关于圆环中感应电流的方向(从上向下看)，下列说法正确的是( )A．总是顺时针 B．总是逆时针C．先顺时针后逆时针 D．先逆时针后顺时针解析：选C 由楞次定律知，当磁铁向下靠近圆环时，圆环中产生向下的感应磁场，又结合安培定则可知圆环中产生顺时针方向(从上向下看)的感应电流；同理可判定，当磁铁向下远离圆环时，圆环中产生逆时针方向(从上向下看)的感应电流，故只有C正确．5．(2019届长沙重点高中测试)MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，匀强磁场垂直穿过MN、GH所在的平面，如图所示，则( )A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向由a到b到d到cB．若ab、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向由c到d到b到aC．若ab向左、cd向右同时运动，则abdc回路电流为零D．若ab、cd都向右运动，且两棒速度v cd>v ab，则abdc回路有电流，电流方向由c到d 到b到a解析：选D 若固定ab，使cd向右滑动，由右手定则知应产生顺时针方向的电流，故A错；若ab、cd同向运动且速度大小相同，ab、cd所围的面积不变，磁通量不变，则不产生感应电流，故B错；若ab向左、cd向右同时运动，则abdc中有顺时针方向的电流，故C 错；若ab、cd均向右运动，且v cd>v ab，则ab、cd所围的面积增大，磁通量也增大，则产生由c到d到b到a的电流，故D正确．6．如图所示，ab是一个可以绕垂直于纸面的轴O转动的闭合矩形导体线圈，当滑动变阻器R的滑片P自左向右滑动的过程中，线圈ab将( )A．静止不动B．顺时针转动C．逆时针转动D．发生转动，但因电源的极性不明，无法确定转动方向解析：选B 题图中的两个通电的电磁铁之间的磁场方向总是水平的，当滑动变阻器R 的滑片P自左向右滑动的过程中，电路的电流是增大的，两个电磁铁之间的磁场的磁感应强度也是增大的，闭合导体线圈中的磁通量是增大的，线圈在原磁场中所受的磁场力肯定使线圈向磁通量减小的方向运动，显然只有顺时针方向的运动才能使线圈中的磁通量减小．7．(多选)如图所示，倾角为α的斜面上放置着光滑导轨，金属棒KN置于导轨上，在以ab和cd为边界的区域内存在磁感应强度为B的匀强磁场，磁场方向垂直导轨平面向上．在cd左下方的无磁场区域cdPM内有一半径很小的金属圆环L，圆环与导轨在同一平面内．当金属棒KN在重力作用下从磁场右边界ab处由静止开始向下运动后，则下列说法正确的是( )A．圆环L有收缩趋势B．圆环L有扩张趋势C．圆环内产生的感应电流变小D．圆环内产生的感应电流不变解析：选AC 由于金属棒KN在重力的作用下向下运动，则KNMP回路中产生逆时针方向的感应电流，则在圆环处产生垂直于轨道平面向上的磁场，随着金属棒向下加速运动，圆环的磁通量将增加，依据楞次定律可知，圆环将有收缩的趋势以阻碍圆环磁通量的增加；又由于金属棒向下运动的加速度减小，磁通量的变化率减小，所以在圆环中产生的感应电流不断减小．故A、C正确．8．(多选)(2018届湖北八校二联)已知地磁场类似于条形磁铁产生的磁场，地磁N极位于地理南极附近．如图所示，在湖北某中学实验室的水平桌面上，放置边长为L的正方形闭合导体线框abcd，线框的ad边沿南北方向，ab边沿东西方向，下列说法正确的是( )A．若使线框向东平移，则a点电势比d点电势低B．若使线框向北平移，则a点电势等于b点电势C．若以ad边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcba方向D．若以ab边为轴，将线框向上翻转90°，则翻转过程线框中电流方向始终为adcba 方向解析：选AC 地球北半部的磁场方向由南向北斜向下，可分解为水平向北和竖直向下两个分量．若线圈向东平移，根据右手定则可知a点电势低于d点电势，A项正确；若线圈向北平移，根据右手定则可知a点电势高于b点电势，B项错误；若以ad边为轴，将线框向上翻转90°过程中，根据楞次定律及安培定则可知线框中的电流方向始终为adcba方向，C项正确；若以ab边为轴，将线框向上翻转90°过程中，穿过线框的磁通量先增大后减小，根据楞次定律及安培定则可知，线框中的电流方向为先沿abcda方向再沿adcba方向，故D 错误．9．(2019届内江模拟)L形的光滑金属轨道AOC，AO沿竖直方向，OC沿水平方向，PQ 是如图所示的放在导轨上的一根金属直杆，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上．空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是( )A．感应电流的方向始终是由P→QB．感应电流的方向先是由P→Q，后是由Q→PC．感应电流的方向始终是由Q→PD．感应电流的方向先是由Q→P，后是由P→Q解析：选B 在PQ杆滑动的过程中，杆与导轨所围成的△POQ的面积先增大后减小，穿过△POQ的磁通量先增大后减小，根据楞次定律可知感应电流的磁场方向先垂直纸面向里后垂直纸面向外，根据安培定则可知感应电流的方向先是由P→Q，后是由Q→P，故B项正确，A、C、D项错误．10．(多选)闭合铜环与闭合金属框相接触放在匀强磁场中，如图所示，当铜环向右移动时(金属框不动)，下列说法中正确的是( )A．铜环内没有感应电流产生，因为磁通量没有发生变化B．金属框内没有感应电流产生，因为磁通量没有发生变化C．金属框ab边中有感应电流，因为回路abfgea中磁通量增加了D．铜环的半圆ehf中有感应电流，因为回路ehfcde中的磁通量减少解析：选CD 当铜环移动，导致线圈abfgea与dcfhed闭合电路磁通量发生变化，从而出现感应电流，由楞次定律可知，线圈abfgea磁通量增加，感应电流是逆时针方向，而线圈dcfhed的磁通量减小，感应电流是顺时针方向，故C、D正确．11．如图所示，在载流直导线旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是 ( )A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离解析：选C 由于在闭合回路abdc中，ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增大的目的，故选C.12．(多选)如图所示装置中，cd杆原来静止．当ab杆做如下哪些运动时，cd杆将向右移动( )A．向右匀速运动 B．向右加速运动C．向左加速运动 D．向左减速运动解析：选BD ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd保持静止，A错误；ab向右加速运动时，L2中的磁通量向下增大，通过cd的电流方向向下，由左手定则可知，cd向右移动，B正确；同理可得C错误，D正确．13．如图所示，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a 沿( )A．顺时针加速旋转 B．顺时针减速旋转C．逆时针加速旋转 D．逆时针减速旋转解析：选B 根据楞次定律的推论“增反减同”，b环中产生顺时针方向的感应电流，说明a中原电流可能顺时针减少，也可能逆时针增加，但b环有收缩的趋势，说明a环中的电流应与b环中的电流同向，同向电流相互吸引，才能使b环收缩，故a环中的电流只是顺时针减少，因此带正电的a环只能沿顺时针减速旋转，B正确．14．(多选)(2018届安徽蚌埠二中模拟)如图是生产中常用的一种延时继电器的示意图，铁芯上有两个线圈A和B(构成电磁铁)，线圈A跟电源连接，线圈B的两端接在一起，构成一个闭合回路．下列说法正确的是( )A．闭合开关S时，B中产生与图示方向相同的感应电流B．闭合开关S时，B中产生与图示方向相反的感应电流C．断开开关S时，电磁铁会继续吸住衔铁D一小段时间D．断开开关S时，弹簧K立即将衔铁D拉起解析：选BC 由题意可知，闭合S后，线圈A中产生磁场，穿过线圈B的磁通量要增加，根据楞次定律推论“增反减同”，结合右手螺旋定则可知，B中产生与图示方向相反的感应电流，故A错误，B正确；断开S，回路电流减小，铁芯中磁场减小，由楞次定律及安培定则知，线圈B产生图示方向的电流，减缓磁场减小的趋势，电磁铁会继续吸住衔铁D 一小段时间，故C正确，D错误．15．(多选)(2018届全国模拟)如图甲所示，螺线管内有一平行于轴线的磁场，规定图中箭头所示方向为磁感应强度B的正方向，螺线管与U形导线框cdef相连，导线框cdef 内有一半径很小的金属圆环L，圆环面积为S，圆环与导线框cdef在同一平面内．当螺线管内的磁感应强度随时间按图乙所示规律变化时，下列说法中正确的是( )A．在t1时刻，金属圆环L内的磁通量最大，最大值Φm＝B0SB．在t2时刻，金属圆环L内的磁通量最大C．在t1～t2时间内，金属圆环L有扩张的趋势D．在t1～t2时间内，金属圆环L内有顺时针方向的感应电流解析：选BD 当螺线管内的磁感应强度随时间按图乙所示规律变化时，在导线框cdef 内产生感应电动势和感应电流，在t1时刻，螺线管内磁通量的变化率为零，感应电动势为零，感应电流为零，金属圆环L内的磁通量为零，选项A错误；在t2时刻，螺线管内磁通量的变化率最大，感应电动势最大，感应电流最大，金属圆环L内的磁通量最大，选项B 正确；在t1～t2时间内，螺线管内磁通量减小，磁通量的变化率逐渐增大，则感应电动势逐渐增大，感应电流逐渐增大，由楞次定律及安培定则知，导线框cdef内有逆时针方向的感应电流，感应电流逐渐增大，金属圆环L内磁通量增大，根据楞次定律及安培定则，金属圆环L内有顺时针方向的感应电流，金属圆环L有收缩的趋势，选项C错误，D正确．。

第1讲电磁感应现象楞次定律一、单项选择题：在每一小题给出的四个选项中，只有一项为哪一项符合题目要求的。

1．如下列图，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现假设使矩形框以左边的一条边为轴转到竖直的虚线位置，如此此过程中磁通量的改变量的大小是( C )A．3－12BS B．3＋12NBSC．3＋12BS D．3－12NBS[解析] sin θ磁通量与匝数无关，Φ＝BS中，B与S必须垂直。

初态Φ1＝B cos θ·S，末态Φ2＝－B cos θ·S，磁通量的变化量大小ΔΦ＝|Φ2－Φ1|＝|BS(－cos 30°－sin30°)|＝3＋12BS，所以应选C项。

2．(2020·浙江诸暨模拟)有人设计了一种储能装置：在人的腰部固定一块永久磁铁，N 极向外；在手臂上固定一个金属线圈，线圈连接着充电电容器。

当手不停地前后摆动时，固定在手臂上的线圈能在一个摆动周期内，两次扫过别在腰部的磁铁，从而实现储能。

如下说法正确的答案是( D )A．该装置违反物理规律，不可能实现B．此装置会使手臂受到阻力而导致人走路变慢C．在手摆动的过程中，电容器极板的电性不变D．在手摆动的过程中，手臂受到的安培力方向交替变化[解析] D．在手摆动的过程中，线圈交替的进入或者离开磁场，使穿过线圈的磁通量发生变化，因而会产生感应电流，从而实现储能，该装置符合法拉第电磁感应定律，可能实现，选项A错误；此装置不会影响人走路的速度，选项B错误；在手摆动的过程中，感应电流的方向不断变化，如此电容器极板的电性不断改变。

选项C错误；在手摆动的过程中，感应电流的方向不断变化，手臂受到的安培力方向交替变化。

选项D正确。

3.如下列图，通电导线MN与单匝矩形线圈abcd共面，位置靠近ab且与线圈相互绝缘。

当MN中电流突然减小时，线圈所受安培力的合力方向( B )A．向左B．向右C．垂直纸面向外D．垂直纸面向里[解析] 解法一：当MN中电流突然减小时，单匝矩形线圈abcd垂直纸面向里的磁通量减小，根据楞次定律，线圈abcd中产生的感应电流方向为顺时针方向，由左手定如此可知ab边与cd边所受安培力方向均向右，所以线圈所受安培力的合力方向向右，B正确。

电磁感应现象楞次定律1.如图甲所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以图乙中所示的交变电流，t=0时电流沿逆时针方向(图中箭头所示)。

则线圈B在t1～t2时间内( )A.有逆时针方向的电流，且有收缩的趋势B.有逆时针方向的电流，且有扩张的趋势C.有顺时针方向的电流，且有收缩的趋势D.有顺时针方向的电流，且有扩张的趋势【解析】选A。

在t1～t2时间内，线圈A电流产生磁场，因A中的电流反向增加时，根据安培定则线圈中的磁场的方向向里，随电流的增加而增加，所以根据楞次定律B中感应电流的磁场向外，电流的方向沿着逆时针方向。

由于磁感应强度随电流的增加而增加，所以线圈B有收缩趋势，故A正确，B、C、D错误。

2.如图甲所示，绝缘的水平桌面上放置一金属圆环，在圆环的正上方放置一个螺线管，在螺线管中通入如图乙所示的电流，电流从螺线管a端流入为正，以下说法正确的是( )A.从上往下看，0～1 s内圆环中的感应电流沿顺时针方向B.1 s末圆环对桌面的压力小于圆环的重力C.0～1 s内圆环面积有扩张的趋势D.1～2 s内和2～3 s内圆环中的感应电流方向相反【解析】选A。

0～1 s线圈中电流增大，产生的磁场增大，金属环中磁通量增大，根据楞次定律可知，从上往下看，0～1 s 内圆环中的感应电流沿顺时针方向，故A正确;1 s 末金属环中感应电流最大，但螺线管中电流为零，没有磁场，与金属环间无相互作用，所以1 s末圆环对桌面的压力等于圆环的重力，故B 错误;0～1 s线圈中电流增大，产生的磁场增大，金属环中磁通量增大，有面积缩小趋势，故C错误;1～2 s正方向电流减小，2～3 s反向电流增大，根据楞次定律，金属环中感应电流的磁场方向不变，感应电流方向不变，故D错误。

3.如图所示，平行导体滑轨MM′、NN′水平放置，固定在匀强磁场中，磁场的方向与水平面垂直向下。

金属棒AB、CD横放其上静止，形成一个闭合电路。
