管桩产品介绍

预应力管桩完整版1. 概述预应力管桩是一种受预应力钢筋和混凝土共同作用的新型桩基材料。

它具有承载力高、抗变形能力强、施工速度快等特点，广泛应用于建筑、桥梁、道路等工程中。

本文将详细介绍预应力管桩的构造、性能、施工及质量控制等方面的内容。

2. 构造预应力管桩主要由桩身、预应力钢筋、接头三部分组成。

1.桩身：桩身是预应力管桩的主体部分，采用高强度混凝土制成。

其内设有预应力钢筋，用以承受拉应力，提高桩的承载力。

2.预应力钢筋：预应力钢筋采用高强度钢丝或钢绞线，通过张拉和锚固工艺施加预应力。

预应力钢筋的布置和数量根据设计要求确定。

3.接头：预应力管桩接头分为桩尖和接桩两部分。

桩尖用于桩的入土，接桩用于连接多节桩。

接头采用焊接或机械连接方式，确保连接可靠。

3. 性能预应力管桩具有以下优点：1.承载力高：预应力管桩通过预应力钢筋和混凝土的协同作用，具有较高的承载力，可满足各类工程对桩基承载力的要求。

2.抗变形能力强：预应力管桩的预应力钢筋和混凝土共同承受外力，使桩身具有良好的抗变形性能，适用于软土地区和复杂地质条件。

3.施工速度快：预应力管桩采用工厂化生产，现场施工简单，具有较高的施工速度，有利于缩短工期。

4.经济效益好：预应力管桩采用高强度材料，节省了钢筋和混凝土用量，降低了工程成本。

4. 施工预应力管桩的施工包括桩基施工前准备、桩基施工、接桩、打桩、质量检测等环节。

1.桩基施工前准备：根据设计图纸和现场实际情况，制定施工方案，进行现场平整、桩位放样等准备工作。

2.桩基施工：采用静压法或打击法将预应力管桩打入土层。

施工过程中要注意控制桩身垂直度、桩顶标高等参数。

3.接桩：根据桩长和设计要求，将多节预应力管桩焊接或机械连接成整根桩。

4.打桩：按照设计顺序和施工方案进行打桩，注意控制打桩速度、力度等参数，确保桩身质量。

5.质量检测：施工过程中要对桩基质量进行检测，包括桩身完整性、承载力等指标。

5. 质量控制预应力管桩的质量控制主要包括以下几个方面：1.材料质量：严格把控原材料质量，确保预应力管桩的材质符合国家标准。

PHC管桩PHC管桩，即预应力高强度混凝土管桩。

是采用先张预应力离心成型工艺，并经过10个大气压、1800 ? 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm,800mm ，混凝土强度等级?C80。

1、PHC 管桩简介PHC 管桩的常用规格及适用范围如表1所示表1 PHC 管桩的常用规格承载力标准值序号外径(mm) 壁厚(mm) 适用楼层备注(kN)1 300 70 900 6,122 400 95 1700 6,183 500 100 2350 10,304 500 125 2700 20,355 550 100 2800 10,306 550 125 2800 20,357 600 130 3200 20,408 800 130 4500 30,50 2、PHC 管桩的优点2.1单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ,80% ，桩侧摩阻力提高20%,40% 。

因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。

2. 2 应用范围广PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。

广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。

2. 3 沉桩质量可靠PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种。

PHC管桩规格及性能参数一览符合GPHC（Prestressed High-strength Concrete）管桩是一种常用的基础施工材料，具有一系列的性能参数和规格要求。

下面是PHC管桩的规格及性能参数一览。

一、PHC管桩的规格1. 直径：常见的PHC管桩直径有300mm、400mm、500mm、600mm、800mm等规格，根据项目需要选择合适的管桩直径。

2. 壁厚：PHC管桩的壁厚一般为10mm～30mm，也可以根据需要进行定制。

3.长度：PHC管桩的长度一般为2m～20m，根据不同的地质条件和工程要求进行选择。

二、PHC管桩的性能参数1.承载力：PHC管桩具有较高的承载能力，能够承受较大的荷载。

根据不同的直径和壁厚，PHC管桩的承载力可以达到几百吨甚至上千吨。

2.拉性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗拉性能。

一般来说，PHC管桩的抗拉强度可以达到100MPa以上。

3.抗压性能：PHC管桩使用高强度混凝土制成，具有较好的抗压性能。

一般来说，PHC管桩的抗压强度可以达到80MPa以上。

4.抗弯性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗弯性能。

一般来说，PHC管桩的抗弯能力可以达到100kN·m以上。

5.抗冲刷性能：PHC管桩采用高密度混凝土制成，具有较好的抗冲刷性能。

可以在较恶劣的环境条件下使用，如河道、海岸线等。

6.耐久性：PHC管桩使用高强度混凝土和抗腐蚀材料制成，具有较好的耐久性。

在常规使用条件下，PHC管桩可以使用50年以上。

7.连接性能：PHC管桩的连接性能好，可以采用各种连接方式，如搭接连接、螺纹连接、套筒连接等，确保整体施工质量和稳定性。

三、符合G的要求符合G的PHC管桩应具备以下特点：1.符合国家标准的尺寸和偏差要求。

2.强度、承载力、抗弯性能符合国家标准的要求。

3.使用标准规定的原材料生产制造。

4.进行合格的质量控制和质量检验。

5.可以提供国家标准要求的质量证明和检测报告。

预应力混凝土空心管桩在现代建筑工程中，预应力混凝土空心管桩作为一种重要的基础桩型，凭借其独特的性能和优势，得到了广泛的应用。

它不仅为建筑物提供了稳定可靠的支撑，还在提高工程质量、缩短工期、降低成本等方面发挥着重要作用。

预应力混凝土空心管桩，顾名思义，是一种采用预应力技术制作的空心混凝土桩。

其主要由混凝土、预应力钢筋和端板等组成。

这种桩型的制作过程较为复杂，需要经过严格的工艺流程和质量控制。

首先，在原材料的选择上，要确保混凝土的强度和耐久性，预应力钢筋的强度和韧性也要符合标准。

接着，通过模具将混凝土浇筑成型，并在混凝土凝固前对钢筋施加预应力，以提高桩的承载能力和抗裂性能。

最后，经过养护和脱模等工序，制成成品桩。

预应力混凝土空心管桩具有许多显著的优点。

其一，它的承载能力高。

通过预应力技术的应用，使桩身能够承受更大的竖向荷载和水平荷载，从而满足高层建筑、大型桥梁等重大工程的需求。

其二，施工速度快。

由于管桩在工厂预制，质量易于控制，现场施工时只需将桩沉入地下即可，大大缩短了施工周期。

其三，经济性好。

相比其他桩型，预应力混凝土空心管桩在材料使用和施工成本方面具有一定的优势。

其四，适用范围广。

无论是在软土地基还是硬土地基，无论是在陆地还是水上，都能较好地适用。

在实际应用中，预应力混凝土空心管桩的施工方法主要有锤击法和静压法两种。

锤击法是利用桩锤的冲击力将桩打入地下，这种方法施工效率高，但噪声较大，对周围环境有一定影响。

静压法是通过静力压桩机将桩压入地下，其优点是噪声小、无振动，但施工速度相对较慢。

在选择施工方法时，需要根据工程地质条件、周边环境和施工要求等因素综合考虑。

为了确保预应力混凝土空心管桩的施工质量，需要在施工前进行详细的地质勘察，了解土层分布和物理力学性质，为桩型选择和施工方案制定提供依据。

在施工过程中，要严格控制桩的垂直度、桩位偏差和接桩质量等。

同时，还要对桩的承载力进行检测，常用的检测方法有静载试验和高应变动力检测等。

管桩知识介绍管桩，是由日本人发明的，日本地少人多资源相对贫乏，在制造同样功能产品基础上尽可能节约原材料，这是日本的专长，我们应该向他们致敬！管桩，是由日本人发明的，日本地少人多资源相对贫乏，在制造同样功能产品基础上尽可能节约原材料，这是日本的专长，我们应该向他们致敬！管桩特点：1、规格全Φ300mm-Φ600mm。

2、强度高，生产速度快：采用压蒸养护，1天可成型下线，且C80混凝土强度比普通预制桩高2-4倍。

3、品质稳定：工厂化生产，品管可相对完善。

4、施工简便：成品运到工地可直接沉桩，施工速度快。

5、造价低：在管桩的合理使用范围内，与其它主流桩型的经济对比具有明显优势。

缺点：我总结了一下，有如下几点：1、承载力受环桩混凝土截面积的制约，不可能过大，这一点一定要注意，千万不要把它当大直径钻孔灌注桩用，有些大荷载的建筑物，要求单桩承载力很高的，或有些业主试图通过施工前的静载荷破坏试验来寻求单桩最大的使用承载力的，此时要务必注意其可靠的材料使用强度。

如PHC500（120）A型的桩单桩桩身强度竖向承载力设计值Rp=3250kN，如果你试桩（当然，按照规范要求试桩）试出单桩承载力特征值是4000kN，你要说服设计院采用4000而不是3250kN 简直是不可能的。

原因很简单，单凭试桩采用的几个样本的材料强度并不能说明大规模施工时的材料强度的可靠性能达到试桩时的标准，说白了，也许你试桩时的几根桩“恰好”都很“强”！！我们对于材料强度设计值选定时有一个置信区间，只有大部分（一般是95%）材料的强度均在这个区间时，材料强度的概念才有意义，管桩的材料强度受混凝土轴心抗压强度、成桩工艺、截面积控制，这也是一个统计学的问题，因此，设计院的数值取舍一般是比较慎重的。

2、3、不同桩厂的管桩品质差别很大，给业主取舍带来困难；我一直强调主流品牌和非主流品牌，在苏州地区，如果你拿“建华牌”管桩和浙江产的普通品牌的管桩相比，就可以看出震撼性的差异了，非语言所能表达，当然，我不是“托”浙江的普通管桩厂使用的桩在压桩力达到一定程度时会较多地出现“爆桩”现象，就是管桩无法承受抱压力或顶压力而破碎，一旦出现这种情况，由于施工桩位的桩大多无法拔出，而需要设计院出变更补桩，还要报监理和业主，手续复杂，所以对于好的施工企业，宁愿多花点钱买一线品牌厂家的桩而不愿贪那点便宜（一般而言，500直径的管桩，一线品牌比其它品牌的同规格桩贵10元/米左右，400直径的桩一线品牌比其它品牌的同规格桩贵3~8元/米左右），在硬土地区或长桩地区、单桩承载力较大的区域、需要穿越密实粉土粉砂的区域最好选用一线品牌的桩。

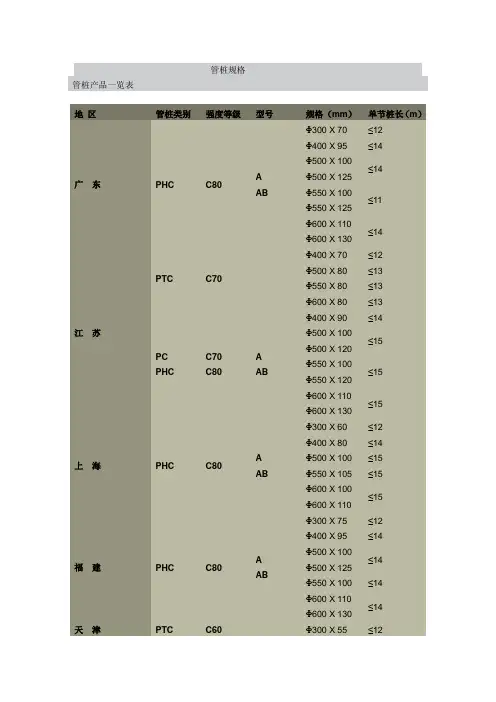

管桩规格管桩产品一览表地区管桩类别强度等级型号规格（mm）单节桩长（m）广东PHC C80AABΦ300 X 70 ≤12Φ400 X 95 ≤14Φ500 X 100≤14Φ500 X 125Φ550 X 100≤11Φ550 X 125Φ600 X 110≤14Φ600 X 130江苏PTC C70Φ400 X 70 ≤12Φ500 X 80 ≤13Φ550 X 80 ≤13Φ600 X 80 ≤13PCPHCC70C80AABΦ400 X 90 ≤14Φ500 X 100≤15Φ500 X 120Φ550 X 100≤15Φ550 X 120Φ600 X 110≤15Φ600 X 130上海PHC C80AABΦ300 X 60 ≤12Φ400 X 80 ≤14Φ500 X 100 ≤15Φ550 X 105 ≤15Φ600 X 100≤15Φ600 X 110福建PHC C80AABΦ300 X 75 ≤12Φ400 X 95 ≤14Φ500 X 100≤14Φ500 X 125Φ550 X 100 ≤14Φ600 X 110≤14Φ600 X 130天津PTC C60Φ300 X 55 ≤12Φ400 X 60 ≤13 Φ500 X 70 ≤15 Φ550 X 70 ≤15PC PHC C60C80AABΦ300 X 60 ≤12Φ400 X 80 ≤14Φ500 X 100 ≤15Φ550 X 105 ≤15Φ600 X 110 ≤15湖北PTC C70Φ400 X 70 ≤13Φ500 X 80 ≤14PCPHCC70C80AABΦ300 X 60≤12Φ300 X 70Φ400 X 90≤14Φ400 X 95Φ500 X 100≤15Φ500 X 125Φ600 X 110≤15Φ600 X 130中文词条名：管桩制作规格分类英文词条名：1 管桩按桩混凝土强度等级及壁厚分为：预应力高强混凝土管桩(代号PHC)、预应力混凝土管桩(代号PC)、预应力混凝土薄壁管桩(代号PTC)。

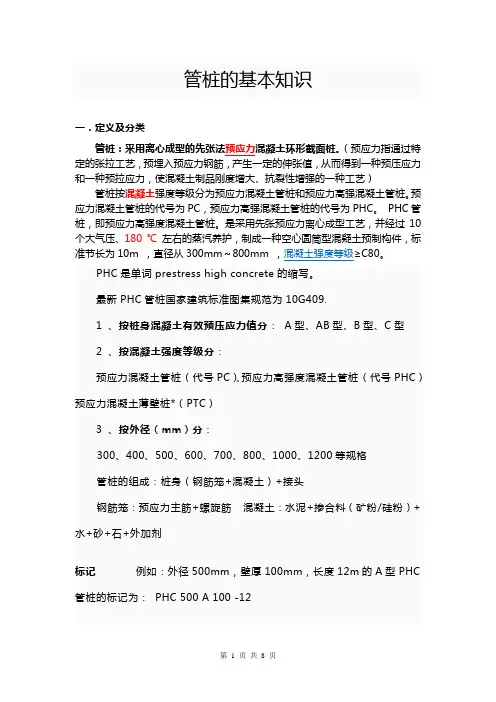

管桩的基本知识一．定义及分类管桩：采用离心成型的先张法预应力混凝土环形截面桩。

（预应力指通过特定的张拉工艺，预埋入预应力钢筋，产生一定的伸张值，从而得到一种预压应力和一种预拉应力，使混凝土制品刚度增大、抗裂性增强的一种工艺）管桩按混凝土强度等级分为预应力混凝土管桩和预应力高强混凝土管桩。

预应力混凝土管桩的代号为PC，预应力高强混凝土管桩的代号为PHC。

PHC管桩，即预应力高强度混凝土管桩。

是采用先张预应力离心成型工艺，并经过10个大气压、180 ℃左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。

PHC是单词prestress high concrete的缩写。

最新PHC管桩国家建筑标准图集规范为10G409.1 、按桩身混凝土有效预压应力值分： A型、AB型、B型、C型2 、按混凝土强度等级分：预应力混凝土管桩（代号PC）、预应力高强度混凝土管桩（代号PHC）预应力混凝土薄壁桩*（PTC）3 、按外径（mm）分：300、400、500、600、700、800、1000、1200等规格管桩的组成：桩身（钢筋笼+混凝土）+接头钢筋笼：预应力主筋+螺旋筋混凝土：水泥+掺合料（矿粉/硅粉）+水+砂+石+外加剂标记例如：外径500mm，壁厚100mm，长度12m的A型PHC管桩的标记为：PHC 500 A 100 -12适用范围：1.非抗震设计及抗震设防烈度≦8度地区的工业与民用建筑、构筑物等工程的低承台桩基础，抗震设防烈度为8度且建筑物场地类别为Ⅲ、Ⅳ类时慎用。

铁路、公路与桥梁、港口、水利、市政等采用低承台桩基时可参照使用。

2.PHC与PC主要适用于承台桩，当用于承受水平荷载或用于作抗拔桩时，应根据工程实际情况适当加强桩与桩与承台的连接构造。

3.当基础的环境地质条件对管桩有中度及其以上侵蚀性时，应根据使用条件按有关规范采取有效的防腐性措施。

管桩自动化生产线一、引言管桩自动化生产线是一种高效、精确的生产设备，用于生产各种类型和规格的管桩产品。

本文将详细介绍管桩自动化生产线的标准格式，包括设备概述、工作原理、技术参数、操作流程等内容。

二、设备概述管桩自动化生产线由多个机械设备和控制系统组成，主要包括下列部分：1. 卷材机：用于将钢卷材展开，并通过传送带送入下一道工序。

2. 剪切机：将钢卷材按照设定的长度进行剪切，得到合适的管桩长度。

3. 弯曲机：将剪切好的管桩进行弯曲处理，以满足不同的工程需求。

4. 焊接机：将管桩的两端进行焊接，确保焊接质量和强度。

5. 钻孔机：用于在管桩上钻孔，以便进行安装和固定。

6. 砂光机：对焊接和钻孔处进行砂光处理，提高外观质量。

7. 涂漆机：对管桩进行涂漆，以增加防腐性能和美观度。

8. 质检系统：通过传感器和检测仪器对管桩进行质量检测和数据采集。

9. 控制系统：用于控制整个生产线的运行，实现自动化生产。

三、工作原理1. 卷材机将钢卷材展开，并通过传送带送入剪切机。

2. 剪切机根据设定的长度对钢卷材进行剪切，得到合适的管桩长度。

3. 弯曲机将剪切好的管桩进行弯曲处理，以满足不同的工程需求。

4. 焊接机将管桩的两端进行焊接，确保焊接质量和强度。

5. 钻孔机在管桩上钻孔，以便进行安装和固定。

6. 砂光机对焊接和钻孔处进行砂光处理，提高外观质量。

7. 涂漆机对管桩进行涂漆，以增加防腐性能和美观度。

8. 质检系统通过传感器和检测仪器对管桩进行质量检测和数据采集。

9. 控制系统根据生产需求和设定参数，对各个设备进行协调和控制，实现自动化生产。

四、技术参数1. 生产能力：每小时生产管桩数量，可根据需求进行调整。

2. 管桩规格：直径范围、长度范围等，可根据工程需求进行调整。

3. 设备尺寸：整个生产线的占地面积和高度，可根据工厂条件进行设计。

4. 功率要求：各个设备的电源功率需求，可根据设备型号和配置进行确定。

5. 控制系统：采用PLC控制，具备自动化控制和数据采集功能。

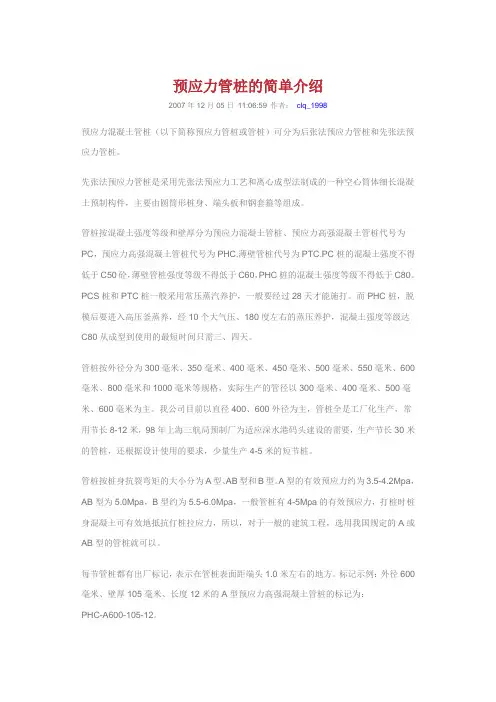

预应力管桩的简单介绍2007年12月05日11:06:59 作者：clq_1998预应力混凝土管桩（以下简称预应力管桩或管桩）可分为后张法预应力管桩和先张法预应力管桩。

先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，主要由圆筒形桩身、端头板和钢套箍等组成。

管桩按混凝土强度等级和壁厚分为预应力混凝土管桩、预应力高强混凝土管桩代号为PC，预应力高强混凝土管桩代号为PHC.薄壁管桩代号为PTC.PC桩的混凝土强度不得低于C50砼，薄壁管桩强度等级不得低于C60，PHC桩的混凝土强度等级不得低于C80。

PCS桩和PTC桩一般采用常压蒸汽养护，一般要经过28天才能施打。

而PHC桩，脱模后要进入高压釜蒸养，经10个大气压、180度左右的蒸压养护，混凝土强度等级达C80从成型到使用的最短时间只需三、四天。

管桩按外径分为300毫米、350毫米、400毫米、450毫米、500毫米、550毫米、600毫米、800毫米和1000毫米等规格，实际生产的管径以300毫米、400毫米、500毫米、600毫米为主。

我公司目前以直径400、600外径为主，管桩全是工厂化生产，常用节长8-12米，98年上海三航局预制厂为适应深水港码头建设的需要，生产节长30米的管桩，还根据设计使用的要求，少量生产4-5米的短节桩。

管桩按桩身抗裂弯矩的大小分为A型、AB型和B型。

A型的有效预应力约为3.5-4.2Mpa，AB型为5.0Mpa，B型约为5.5-6.0Mpa，一般管桩有4-5Mpa的有效预应力，打桩时桩身混凝土可有效地抵抗仃桩拉应力，所以，对于一般的建筑工程，选用我国规定的A或AB型的管桩就可以。

每节管桩都有出厂标记，表示在管桩表面距端头1.0米左右的地方。

标记示例：外径600毫米、壁厚105毫米、长度12米的A型预应力高强混凝土管桩的标记为：PHC-A600-105-12。

管桩的接头，过去个别厂的产品采用法兰盘螺栓联结，现在几乎全部采用端头板电焊联结法。
