PHC管桩产品介绍

PHC管桩PHC管桩，即预应力高强度混凝土管桩。

是采用先张预应力离心成型工艺，并经过10个大气压、1800 ? 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm,800mm ，混凝土强度等级?C80。

1、PHC 管桩简介PHC 管桩的常用规格及适用范围如表1所示表1 PHC 管桩的常用规格承载力标准值序号外径(mm) 壁厚(mm) 适用楼层备注(kN)1 300 70 900 6,122 400 95 1700 6,183 500 100 2350 10,304 500 125 2700 20,355 550 100 2800 10,306 550 125 2800 20,357 600 130 3200 20,408 800 130 4500 30,50 2、PHC 管桩的优点2.1单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ,80% ，桩侧摩阻力提高20%,40% 。

因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。

2. 2 应用范围广PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。

广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。

2. 3 沉桩质量可靠PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种。

PHC管桩规格及性能参数一览符合GPHC（Prestressed High-strength Concrete）管桩是一种常用的基础施工材料，具有一系列的性能参数和规格要求。

下面是PHC管桩的规格及性能参数一览。

一、PHC管桩的规格1. 直径：常见的PHC管桩直径有300mm、400mm、500mm、600mm、800mm等规格，根据项目需要选择合适的管桩直径。

2. 壁厚：PHC管桩的壁厚一般为10mm～30mm，也可以根据需要进行定制。

3.长度：PHC管桩的长度一般为2m～20m，根据不同的地质条件和工程要求进行选择。

二、PHC管桩的性能参数1.承载力：PHC管桩具有较高的承载能力，能够承受较大的荷载。

根据不同的直径和壁厚，PHC管桩的承载力可以达到几百吨甚至上千吨。

2.拉性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗拉性能。

一般来说，PHC管桩的抗拉强度可以达到100MPa以上。

3.抗压性能：PHC管桩使用高强度混凝土制成，具有较好的抗压性能。

一般来说，PHC管桩的抗压强度可以达到80MPa以上。

4.抗弯性能：PHC管桩采用预应力钢筋进行增强，具有较好的抗弯性能。

一般来说，PHC管桩的抗弯能力可以达到100kN·m以上。

5.抗冲刷性能：PHC管桩采用高密度混凝土制成，具有较好的抗冲刷性能。

可以在较恶劣的环境条件下使用，如河道、海岸线等。

6.耐久性：PHC管桩使用高强度混凝土和抗腐蚀材料制成，具有较好的耐久性。

在常规使用条件下，PHC管桩可以使用50年以上。

7.连接性能：PHC管桩的连接性能好，可以采用各种连接方式，如搭接连接、螺纹连接、套筒连接等，确保整体施工质量和稳定性。

三、符合G的要求符合G的PHC管桩应具备以下特点：1.符合国家标准的尺寸和偏差要求。

2.强度、承载力、抗弯性能符合国家标准的要求。

3.使用标准规定的原材料生产制造。

4.进行合格的质量控制和质量检验。

5.可以提供国家标准要求的质量证明和检测报告。

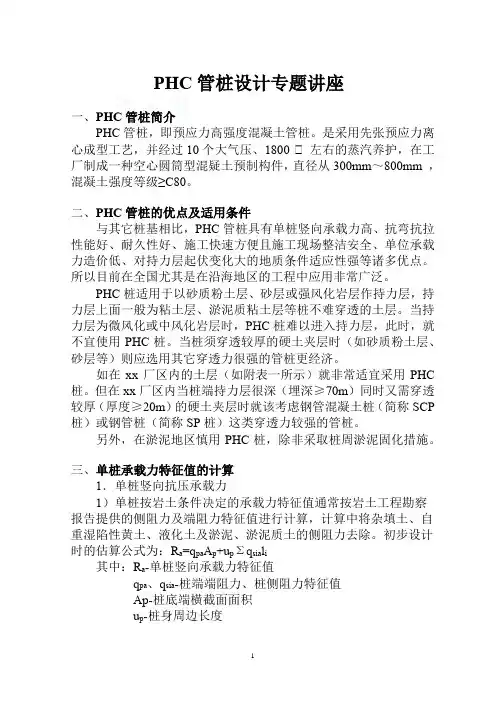

PHC管桩设计专题讲座一、PHC管桩简介PHC管桩，即预应力高强度混凝土管桩。

是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃ 左右的蒸汽养护，在工厂制成一种空心圆筒型混疑土预制构件，直径从300mm～800mm ，混凝土强度等级≥C80。

二、PHC管桩的优点及适用条件与其它桩基相比，PHC管桩具有单桩竖向承载力高、抗弯抗拉性能好、耐久性好、施工快速方便且施工现场整洁安全、单位承载力造价低、对持力层起伏变化大的地质条件适应性强等诸多优点。

所以目前在全国尤其是在沿海地区的工程中应用非常广泛。

PHC桩适用于以砂质粉土层、砂层或强风化岩层作持力层，持力层上面一般为粘土层、淤泥质粘土层等桩不难穿透的土层。

当持力层为微风化或中风化岩层时，PHC桩难以进入持力层，此时，就不宜使用PHC桩。

当桩须穿透较厚的硬土夹层时（如砂质粉土层、砂层等）则应选用其它穿透力很强的管桩更经济。

如在xx厂区内的土层（如附表一所示）就非常适宜采用PHC 桩。

但在xx厂区内当桩端持力层很深（埋深≥70m）同时又需穿透较厚（厚度≥20m）的硬土夹层时就该考虑钢管混凝土桩（简称SCP 桩）或钢管桩（简称SP桩）这类穿透力较强的管桩。

另外，在淤泥地区慎用PHC桩，除非采取桩周淤泥固化措施。

三、单桩承载力特征值的计算1．单桩竖向抗压承载力1）单桩按岩土条件决定的承载力特征值通常按岩土工程勘察报告提供的侧阻力及端阻力特征值进行计算，计算中将杂填土、自重湿陷性黄土、液化土及淤泥、淤泥质土的侧阻力去除。

初步设计时的估算公式为：R a=q pa A p+u pΣq sia l i其中：R a-单桩竖向承载力特征值q pa、q sia-桩端端阻力、桩侧阻力特征值Ap-桩底端横截面面积u p-桩身周边长度l i-第I层土的厚度2）计算单桩承载力特征值所采用的钻孔数量不应过少，工程规模小时不少于3个孔；工程规模较大时，地基不均匀时，应增加所取钻孔数量，不少于6个孔。

首先，PHC管桩是指预应力混凝土管桩，它是一种在土工建筑工程中广泛应用的基础设施材料。

PHC管桩作为一种基础设施材料，具有以下特点：
1. 质量稳定： PHC管桩具有强度高、密实性好、耐久性强等特点，因此质量稳定。

2. 施工简便：PHC管桩施工简单方便，适用于各种地质条件，并且可以在各种环境下进行安装。

3. 可重复使用： PHC管桩可以重复使用，降低了施工成本。

4. 长寿命： PHC管桩具有长寿命的特点，可用于不同类型的基础设施建设，如道路、桥梁、隧道等。

接下来，我们将介绍PHC管桩的几种类型：
1. 普通PHC管桩：普通PHC管桩是最常见的一种管桩，它具有较好的强度和密实性，适用于各种地质条件下的建设。

2. 钻孔灌注PHC管桩：钻孔灌注PHC管桩是通过钻孔的方式将预应力钢筋灌注到管体中，从而提高了管桩的强度和稳定性。

3. 环形PHC管桩：环形PHC管桩是在普通PHC管桩的基础上加入了环形预应力钢筋，提高了管桩的承载能力和稳定性。

4. 双层PHC管桩：双层PHC管桩是由两个PHC管桩组成的一种结构，它具有很高的承载能力和稳定性，适用于大型基础设施建设。

5. 螺旋PHC管桩：螺旋PHC管桩是一种通过螺旋灌注的方式制成的管桩，可以有效地加强土壤的承载能力和稳定性。

总之，PHC管桩作为一种基础设施材料，在各种工程建设中都有广泛的应用，而不同类型的PHC管桩根据其特点和用途有着不同的应用场景。

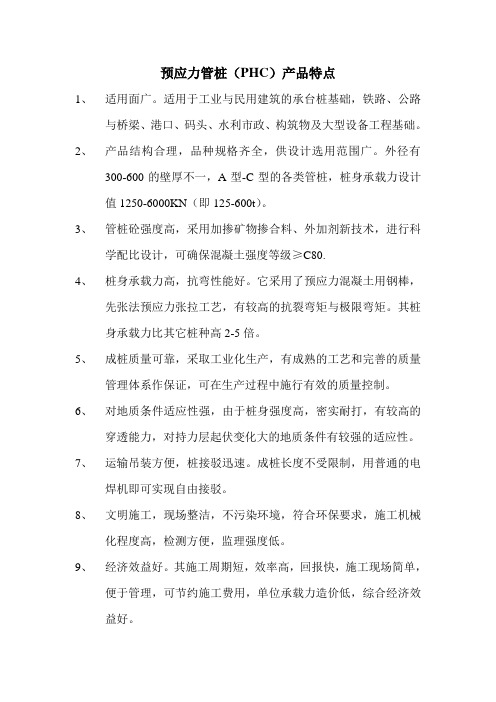

预应力管桩（PHC）产品特点
1、适用面广。

适用于工业与民用建筑的承台桩基础，铁路、公路
与桥梁、港口、码头、水利市政、构筑物及大型设备工程基础。

2、产品结构合理，品种规格齐全，供设计选用范围广。

外径有
300-600的壁厚不一，A型-C型的各类管桩，桩身承载力设计
值1250-6000KN（即125-600t）。

3、管桩砼强度高，采用加掺矿物掺合料、外加剂新技术，进行科
学配比设计，可确保混凝土强度等级≥C80.
4、桩身承载力高，抗弯性能好。

它采用了预应力混凝土用钢棒，
先张法预应力张拉工艺，有较高的抗裂弯矩与极限弯矩。

其桩
身承载力比其它桩种高2-5倍。

5、成桩质量可靠，采取工业化生产，有成熟的工艺和完善的质量
管理体系作保证，可在生产过程中施行有效的质量控制。

6、对地质条件适应性强，由于桩身强度高，密实耐打，有较高的
穿透能力，对持力层起伏变化大的地质条件有较强的适应性。

7、运输吊装方便，桩接驳迅速。

成桩长度不受限制，用普通的电
焊机即可实现自由接驳。

8、文明施工，现场整洁，不污染环境，符合环保要求，施工机械
化程度高，检测方便，监理强度低。

9、经济效益好。

其施工周期短，效率高，回报快，施工现场简单，
便于管理，可节约施工费用，单位承载力造价低，综合经济效
益好。

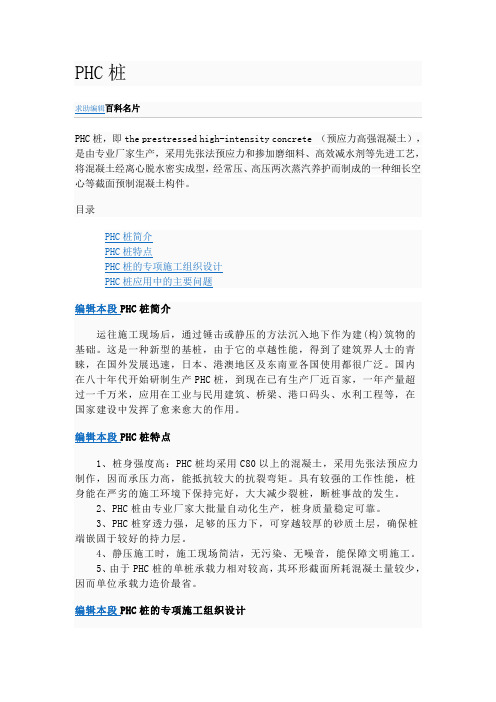

PHC桩求助编辑PHC桩，即the prestressed high-intensity concrete （预应力高强混凝土），是由专业厂家生产，采用先张法预应力和掺加磨细料、高效减水剂等先进工艺，将混凝土经离心脱水密实成型，经常压、高压两次蒸汽养护而制成的一种细长空心等截面预制混凝土构件。

目录编辑本段PHC桩简介运往施工现场后，通过锤击或静压的方法沉入地下作为建(构)筑物的基础。

这是一种新型的基桩，由于它的卓越性能，得到了建筑界人士的青睐，在国外发展迅速，日本、港澳地区及东南亚各国使用都很广泛。

国内在八十年代开始研制生产PHC桩，到现在已有生产厂近百家，一年产量超过一千万米，应用在工业与民用建筑、桥梁、港口码头、水利工程等，在国家建设中发挥了愈来愈大的作用。

编辑本段PHC桩特点1、桩身强度高：PHC桩均采用C80以上的混凝土，采用先张法预应力制作，因而承压力高，能抵抗较大的抗裂弯矩。

具有较强的工作性能，桩身能在严劣的施工环境下保持完好，大大减少裂桩，断桩事故的发生。

2、PHC桩由专业厂家大批量自动化生产，桩身质量稳定可靠。

3、PHC桩穿透力强，足够的压力下，可穿越较厚的砂质土层，确保桩端嵌固于较好的持力层。

4、静压施工时，施工现场简洁，无污染、无噪音，能保障文明施工。

5、由于PHC桩的单桩承载力相对较高，其环形截面所耗混凝土量较少，因而单位承载力造价最省。

编辑本段PHC桩的专项施工组织设计1. PHC桩专项施工组织设计主要考虑施工方法、桩机与桩锤的选择等而。

桩机可按PHC桩的设计长度与施工成本，并结合实际现场情况选择。

选择桩锤时，必须充分考虑桩的形状、尺寸、重量、入土长度、结构形式以及土质、气象等条件，并掌握各种锤的特性。

桩锤的夯击能量必须克服桩的贯入阻力，包括克服桩尖阻力、桩侧摩阻力和桩的回弹产生的能量损失等。

如果桩锤的能量不能满足上述要求，则会引起桩头部的局部压曲，难以将桩送到设计标高。

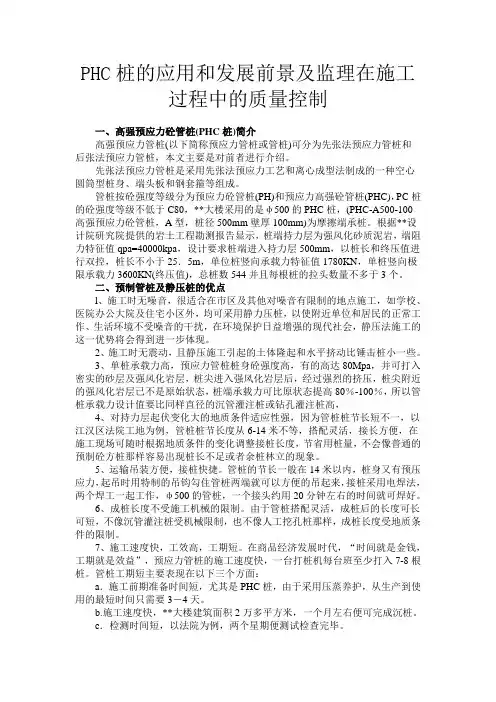

PHC桩的应用和发展前景及监理在施工过程中的质量控制一、高强预应力砼管桩(PHC桩)简介高强预应力管桩(以下简称预应力管桩或管桩)可分为先张法预应力管桩和后张法预应力管桩，本文主要是对前者进行介绍。

先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心圆筒型桩身、端头板和钢套箍等组成。

管桩按砼强度等级分为预应力砼管桩(PH)和预应力高强砼管桩(PHC)，PC桩的砼强度等级不低于C80，**大楼采用的是φ500的PHC桩，(PHC-A500-100高强预应力砼管桩，A型，桩径500mm壁厚100mm)为摩擦端承桩。

根据**设计院研究院提供的岩土工程勘测报告显示，桩端持力层为强风化砂质泥岩，端阻力特征值qpa=40000kpa，设计要求桩端进入持力层500mm，以桩长和终压值进行双控，桩长不小于25．5m，单位桩竖向承载力特征值1780KN，单桩竖向极限承载力3600KN(终压值)，总桩数544并且每根桩的拉头数量不多于3个。

二、预制管桩及静压桩的优点l、施工时无噪音，很适合在市区及其他对噪音有限制的地点施工，如学校、医院办公大院及住宅小区外，均可采用静力压桩，以使附近单位和居民的正常工作、生活环境不受噪音的干扰，在环境保护日益增强的现代社会，静压法施工的这一优势将会得到进一步体现。

2、施工时无震动，且静压施工引起的土体隆起和水平挤动比锤击桩小一些。

3、单桩承载力高，预应力管桩桩身砼强度高，有的高达80Mpa，并可打入密实的砂层及强风化岩层，桩尖进入强风化岩层后，经过强烈的挤压，桩尖附近的强风化岩层已不是原始状态，桩端承载力可比原状态提高80％-100％，所以管桩承载力设计值要比同样直径的沉管灌注桩或钻孔灌注桩高，4、对持力层起伏变化大的地质条件适应性强，因为管桩桩节长短不一，以江汉区法院工地为例，管桩桩节长度从6-14米不等，搭配灵活，接长方便，在施工现场可随时根据地质条件的变化调整接桩长度，节省用桩量，不会像普通的预制砼方桩那样容易出现桩长不足或者余桩林立的现象。

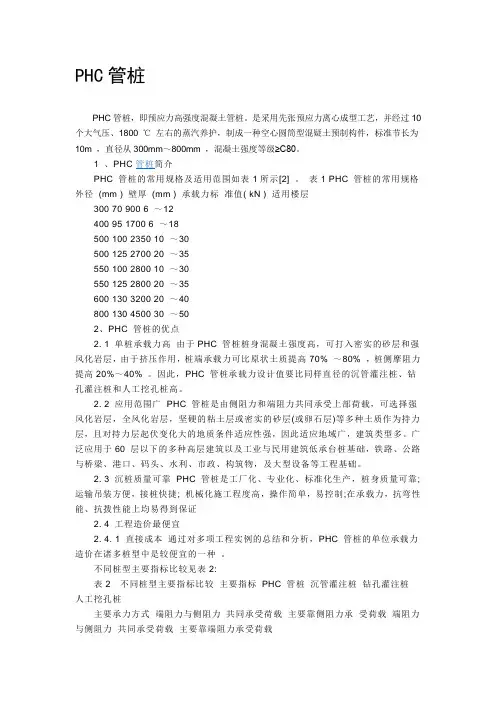

PHC管桩PHC管桩，即预应力高强度混凝土管桩。

是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。

1 、PHC 管桩简介PHC 管桩的常用规格及适用范围如表1所示[2] 。

表1 PHC 管桩的常用规格外径(mm ) 壁厚(mm ) 承载力标准值( kN ) 适用楼层300 70 900 6 ～12400 95 1700 6 ～18500 100 2350 10 ～30500 125 2700 20 ～35550 100 2800 10 ～30550 125 2800 20 ～35600 130 3200 20 ～40800 130 4500 30 ～502、PHC 管桩的优点2. 1 单桩承载力高由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ～80% ，桩侧摩阻力提高20%～40% 。

因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。

2. 2 应用范围广PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。

广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。

2. 3 沉桩质量可靠PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种。

PHC管桩PHC管桩，即预应力高强度混凝土管桩。

是采用先张预应力离心成型工艺，并经过10个大气压、1800 ℃ 左右的蒸汽养护，制成一种空心圆筒型混疑土预制构件，标准节长为10m ，直径从300mm～800mm ，混凝土强度等级≥C80。

简介PHC是单词prestress high concrete的缩写。

最新PHC管桩国家建筑标准图集规范为10G409。

分类1 、按桩身混凝土有效预压应力值分：A型、AB型、B型、C型2 、按混凝土强度等级分：预应力混凝土管桩 （代号PC）、预应力高强度混凝土管桩 （代号PHC）3 、按外径（mm）分：300、400、500、600、700、800、1000、1200等规格标记标记例如：外径500mm，壁厚100mm，长度12m的A型PHC管桩的标记为： PHC 500 A 100 -12优点2、PHC 管桩的优点2. 1 单桩承载力高 由于PHC 管桩桩身混凝土强度高，可打入密实的砂层和强风化岩层，由于挤压作用，桩端承载力可比原状土质提高70% ～80% ，桩侧摩阻力提高20%～40% 。

因此，PHC 管桩承载力设计值要比同样直径的沉管灌注桩、钻孔灌注桩和人工挖孔桩高。

2. 2 应用范围广 PHC 管桩是由侧阻力和端阻力共同承受上部荷载，可选择强风化岩层，全风化岩层，坚硬的粘土层或密实的砂层(或卵石层)等多种土质作为持力层，且对持力层起伏变化大的地质条件适应性强，因此适应地域广，建筑类型多。

广泛应用于60 层以下的多种高层建筑以及工业与民用建筑低承台桩基础，铁路、公路与桥梁、港口、码头、水利、市政、构筑物，及大型设备等工程基础。

2. 3 沉桩质量可靠 PHC 管桩是工厂化、专业化、标准化生产，桩身质量可靠;运输吊装方便，接桩快捷; 机械化施工程度高，操作简单，易控制;在承载力，抗弯性能、抗拨性能上均易得到保证2. 4 工程造价最便宜2. 4. 1 直接成本 通过对多项工程实例的总结和分析，PHC 管桩的单位承载力造价在诸多桩型中是较便宜的一种 。
