2014年中考物理电学复习基础题

2014年北京市高级中等学校招生考试物 理 试 卷（12+2+2+13+3=32）一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。

共28分，每小题2分）1．下列能源中，属于可再生能源的是A ．石油B ．风能C ．煤炭D ．天然气3．下列物品中，通常情况下属于导体的是A ．陶瓷碗B ．橡胶手套C ．钢尺D ．塑料笔杆5．图2所示的家用电器中，利用电流热效应工作的是A B C D7．关于家庭电路和安全用电，下列选项中正确的是A ．家庭电路中必须安装保险丝或空气开关B ．在未断开电源开关的情况下更换灯泡C ．我国家庭电路的电压值为380VD ．用湿布擦拭正在工作的台灯12．小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯。

图4所示的电路图中，符合要求的是13．我国法律规定，驾驶员醉驾要负刑事责任。

为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。

小林设计了一种酒精测试仪的电路，如图5所示。

图中R 为定值电阻；Q 为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而增大。

电源两端的电压不变，闭合开关S ，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是 A ．电压表示数变大，电流表示数变小 B ．电压表示数变大，电流表示数变大 C ．电压表示数变小，电流表示数变小 D ．电压表示数变小，电流表示数变大二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。

共12分，每小题3分。

每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）15．下列说法中正确的是A ．磁浮列车能够悬浮是利用了磁极间的相互作用B ．奥斯特发现了通电导体周围存在磁场C ．发电机在发电过程中电能转化为机械能D ．地磁的N 极在地理的北极附近图4AB C D 电饭锅 图2 笔记本电脑 电视机电风扇三、填空题（共12分，每小题2分）19．电荷间相互作用的规律是：同种电荷相互排斥，异种电荷相互 。

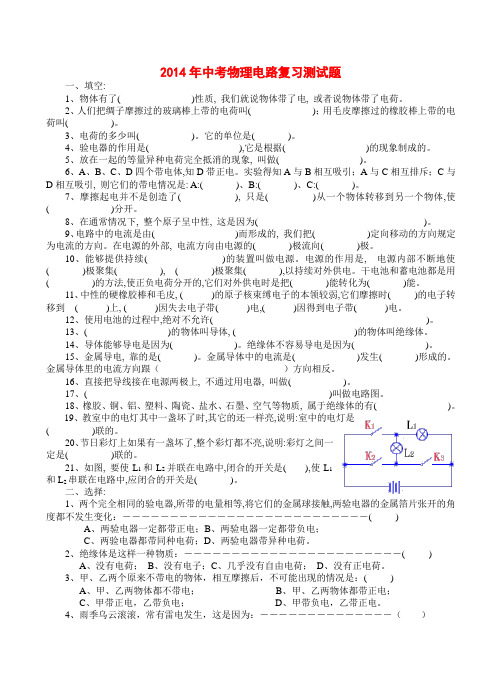

2014年中考物理电路复习测试题一、填空:1、物体有了()性质, 我们就说物体带了电, 或者说物体带了电荷。

2、人们把绸子摩擦过的玻璃棒上带的电荷叫()；用毛皮摩擦过的橡胶棒上带的电荷叫()。

3、电荷的多少叫( )。

它的单位是()。

4、验电器的作用是(),它是根据()的现象制成的。

5、放在一起的等量异种电荷完全抵消的现象, 叫做()。

6、A、B、C、D四个带电体,知D带正电。

实验得知A与B相互吸引；A与C相互排斥；C与D相互吸引, 则它们的带电情况是: A:()、B:()、C:()。

7、摩擦起电并不是创造了( ), 只是()从一个物体转移到另一个物体,使()分开。

8、在通常情况下, 整个原子呈中性, 这是因为()。

9、电路中的电流是由()而形成的, 我们把( )定向移动的方向规定为电流的方向。

在电源的外部, 电流方向由电源的( )极流向( )极。

10、能够提供持续()的装置叫做电源。

电源的作用是,电源内部不断地使()极聚集(),( )极聚集(),以持续对外供电。

干电池和蓄电池都是用( )的方法,使正负电荷分开的,它们对外供电时是把()能转化为()能。

11、中性的硬橡胶棒和毛皮, ( )的原子核束缚电子的本领较弱,它们摩擦时( )的电子转移到( )上, ( )因失去电子带()电,()因得到电子带()电。

12、使用电池的过程中,绝对不允许()。

13、()的物体叫导体, ( )的物体叫绝缘体。

14、导体能够导电是因为( )。

绝缘体不容易导电是因为()。

15、金属导电, 靠的是( )。

金属导体中的电流是( )发生( )形成的。

金属导体里的电流方向跟（）方向相反。

16、直接把导线接在电源两极上, 不通过用电器, 叫做()。

17、()叫做电路图。

18、橡胶、铜、铝、塑料、陶瓷、盐水、石墨、空气等物质, 属于绝缘体的有()。

19、教室中的电灯其中一盏坏了时,其它的还一样亮,说明:室中的电灯是( )联的。

20、节日彩灯上如果有一盏坏了,整个彩灯都不亮,说明:彩灯之间一定是()联的。

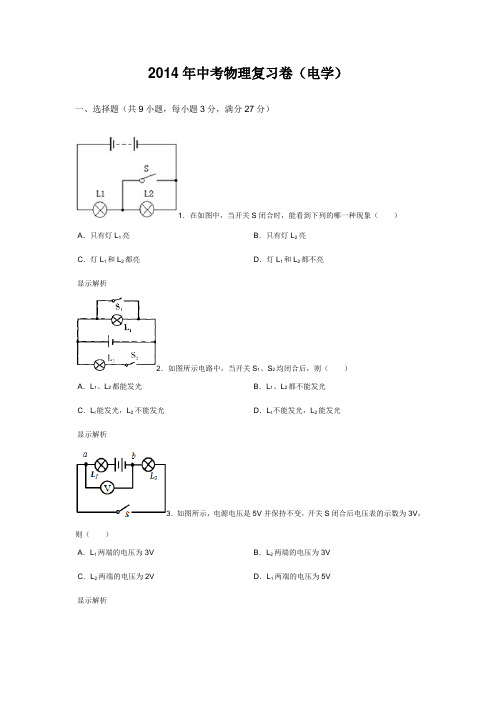

2014年中考物理复习卷（电学）一、选择题（共9小题，每小题3分，满分27分）1．在如图中，当开关S闭合时，能看到下列的哪一种现象（）A．只有灯L1亮B．只有灯L2亮C．灯L1和L2都亮D．灯L1和L2都不亮显示解析2．如图所示电路中，当开关S1、S2均闭合后，则（）A．L1、L2都能发光B．L1、L2都不能发光C．L l能发光，L2不能发光D．L l不能发光，L2能发光显示解析3．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．L1两端的电压为3V B．L2两端的电压为3VC．L2两端的电压为2V D．L1两端的电压为5V显示解析4．如图所示的电路中，S闭合时，下列说法中正确的是（）A．L1和L2并联，电压表测灯L1两端的电压B．L1和L2并联，电压表测灯L2两端的电压C．L1和L2串联，电压表测灯L1两端的电压D．L1和L2串联，电压表测灯L2两端的电压显示解析5．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（）A．0.8A B．0.16A C．0.52A D．1.28A显示解析6．在图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V B．6V，1.2V C．1.2V，6V D．1.2V，4.8V显示解析7．在图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片向右滑时，连入电路的电阻变小的为（）D．A．B．C．显示解析8．如图所示，闭合开关，将滑动变阻器的滑片向下滑动时，观察到的现象是（）A．灯泡变暗，电压表示数变小B．灯泡变亮，电压表示数变大C．灯泡变暗，电压表示数不变D．灯泡变亮，电压表示数不变显示解析9．如图电源电压保持不变，开关S闭合后，电压表和电流表读数的变化情况是（）A．都变大B．都变小C．一个变大，另一个变小D．都不变显示解析二、填空题（共4小题，每小题3分，满分12分）10．一个导体两端加4V电压时，通过它的电流强度为0.8A，则该电阻阻值是Ω．当把它两端电压变为6V时，通过它的电流为A．它两端电压为0V时，它的电阻为Ω．显示解析11．电阻R1=10欧，R2=20欧，串联的总电阻是Ω，并联的总电阻为Ω．显示解析12．电阻R1=2欧，R2=4欧，将它们串联在一个电源上，通过它们的电流I1：I2=；它们两端的电压U1：U2=．若将它们并联在一个电源上，通过它们的电流I1：I2=；它们两端的电压U1：U2=．显示解析13．某校兴趣小组同学想探究一段电路中的电流跟电阻的关系，设计了如图1所示的电路图．（1）根据该兴趣小组设计的电路图，把图2的实物图连接完整．（2）连接电路后，闭合开关，某次实验时电压表指针偏转如图3所示，原因是．（3）如图4中，表示电压不变，电流随电阻变化的图象是（选填“甲”或“乙”）．（4）当定值电阻由5Ω更换为10Ω后，为了探究上述问题，闭合开关后，应将变阻器的滑片适当向移（选填“左”或“右”）．你认为这样操作的目的是：．显示解析三、解答题（共2小题，满分0分）14．如图所示电路中，已知R1=40Ω，R2=10Ω．当开关闭合后，通过电流表示数为0.3A．求：（1）电阻R1两端电压；（2）通过电路的总电流；（3）电路的总电阻．显示解析15．如图所示的电路，R1的阻值为10Ω，电流表的示数为0.4A，电压表的示数为3.2V．求：R1两端的电压，R2的阻值及电源电压．显示解析一．选择16．电功和电功率的单位分别是（）A．kW•h和J B．kW和W C．J和W D．kW•h和W显示解析17．下列家用电器中属于电热器的有（）A．电视机B．电动剃须刀C．电熨斗D．电风扇显示解析18．假设导体没有电阻，当用电器通电时，下列说法正确的是（）A．白炽灯仍然能发光B．电动机仍然能转动C．电饭锅仍然能煮饭D．电熨斗仍然能熨衣服显示解析19．电能表接在电路中是为了测量（）A．电流B．电压C．电功D．电功率显示解析20．决定小灯亮暗程度的物理量是（）A．电流B．电压C．电功D．电功率显示解析21．将断了的灯丝搭在一起（）A．灯丝电阻变大了，灯泡变亮了B．灯丝电阻变大了，灯泡变暗了C．灯丝电阻变小了，灯泡变亮了D．灯丝电阻变小了，灯泡变暗了显示解析22．有两根电阻丝先串联后并联接到同一电源上，则在相同时间内所产生的热量（）A．串联时多B．并联时多C．一样多D．无法确定显示解析23．下列用电器功率接近1000W的是（）A．电风扇B．电视机C．洗衣机D．电饭锅显示解析24．将“PZ220-100”的灯泡L1与“PZ220-40”的灯泡L2串联后接入电压220V的电路中（）A．L1比L2亮B．L1比L2暗C．二灯一样亮D．无法确定显示解析25．一只“10V5W”的甲灯和一只“6V 1.8W”的乙灯串联后接入电路中，两灯均能发光，比较它们的实际功率（不考虑温度对电阻的影响）则（）A．甲灯大些B．乙灯大C．两灯一样大D．无法判断显示解析26．将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A．L1的电阻可能比L2的小B．L1的额定功率可能比L2的大C．若将两灯并连接入电路中，L1更亮D．两灯正常工作时L1要暗一些显示解析27．家庭电路中正在使用的两盏白炽灯，若甲灯比乙灯亮，则（）A．甲灯灯丝电阻一定比乙灯的大B．甲灯两端的电压一定比乙灯的大C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大显示解析28．如图中，电阻R1和R2以不同的方式连接到相同的电路中．若R1＜R2，电流做功快的是（）A．B．C．D．显示解析29．小李实验时误将一只标有“6.3V，1.5W”的小灯泡连接到12V的电源上．电路稳定后这只灯泡的实际功率是（）A．略小于1.5W B．等于1.5W C．略大于1.5W D．0W显示解析30．在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（）A．灯泡的发光情况B．变阻器滑片的位置C．电压表的示数D．电流表的示数显示解析31．有一只规格为“220V5A”的电能表，最多可接“220V40W”的电灯（ ）A．24盏B．27盏C．29盏D．30盏显示解析32．一个“220V40W”的电烙铁接入某电路后，若测得加在它两端的电压为110V，那么该灯的实际功率是（）A．10W B．20W C．40W D．80W显示解析二．填空33．电流通过电饭锅，能转化为；电流通过电风扇，转化为能；对蓄电池充电时，能转化为能．电流做功过程就是电能转化为能的过程．显示解析34．家庭电路中，电能表是用来测量电路消耗的仪表，熔断器是在电路超负荷运行或发生（选填“短路”或“断路”）故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则他家3月份消耗的电能为kW•h．显示解析35．小明家的电能表如图所示，家中用电器的总功率不能超过W．当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是J，它的电功率为W．显示解析36．电能表面板上有“3000revs/kW•h”这样一个参数，它的含义是：接在这个电能表上的用电器，每消耗1千瓦时的电能，电能表上的转盘就转过转． 1千瓦时等于焦耳．显示解析37．一只家用电能表标着3000r/kW•h，这表示每消耗lkW•h的电能，电能表的转盘转3000转．现在室内只接了一只灯泡，测出转盘3min内转了15转，利用这些数据，算出灯泡在这段时间消耗的电能是kW•h=J，灯泡的功率是W．显示解析38．用两节串接后的干电池给小灯泡供电，电压是3V，小灯泡发光时通过的电流为0.3A，此时小灯泡的电阻为Ω，工作0.5min消耗的电功为J．显示解析39．摩托车前大灯的灯泡上标有“12V，15W”字样．“12V”是该灯泡的电压，“15W”是该灯泡的功率．显示解析40．灯泡上标有“24V，12W”字样．则该灯电阻为Ω，该灯正常工作时的电流为A．显示解析41．1kW•h的电能可以供规格为“PZ220-100”的灯泡工作h．或者供“PZ220-25”的灯泡工作h．显示解析42．一个“12V、6W”的小灯泡，如果接到36伏电源上，为使其正常发光，需串联一个阻值为Ω的电阻，该电阻消耗的功率是W．显示解析43．甲灯标有“220V60W”、乙灯标有“220V100W”字样，如果两灯泡钨丝长短一样，则钨丝较粗的是灯，如果将两灯串联在220V的电源上，使用相同时间，甲、乙两灯消耗的电能之比是．显示解析44．如图所示电路中，电源电压保持不变，当滑动变阻器的滑片P由中点向右端移动的过程中，电流表的示数将，灯泡L消耗的电功率将，变阻器R上消耗的电功率将（选填“变大”“变小”或“不变”）显示解析45．如图将灯L1“6V3W”和L2“3V6W”串联（灯泡电阻不变）现要使其中一盏灯长时间正常发光，则电源电压是V，电路的总功率是W．并联（灯泡电阻不变）现要使其中一盏灯长时间正常发光，则电源电压是V，电路的总功率是W．显示解析46．如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表A1的示数；电流表A2的示数；电压表的示数．（均选填“变大”、“不变”或“变小”或“变小”）显示解析三．实验探究4748．小强做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线．图A是小强没有连接完的实物电路．（1）请你用笔画线代替导线，帮小强将实物电路连接完整．（2）小强连接好电路闭合开关，移动滑动变阻器滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障的原因可能是（写出一种即可）．（3）小强排除故障后闭合开关，移动滑动变阻器滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向端滑动（选填“左”或“右”）．（4）小强通过移动滑片P，分别记下了多组对应电压表和电流表的读数，并绘制成了图B所示的U-I图象．根据U-I图象提供的信息，可计算出小灯泡的额定功率是W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是Ω．显示解析四．计算49．如图甲电路所示，电源电压为9V且保持不变，小灯泡标有“6V6W”的字样，小灯泡的电流随电压的变化曲线如图乙．求：（1）小灯泡正常发光时电阻为多少欧？（2）当电流表的示数为0.7A时，小灯泡的电功率为多少瓦？（3）当电压表的示数为2V时，整个电路10s内消耗的电能是多少焦？显示解析50．如图所示的电路中，电源电压恒定不变，R2=30Ω，通过R1的电流随它两端电压变化关系如图所示，求：（1）R1的阻值大小；（2）当S1、S2、S3均闭合时，电流表的示数为0.5A，电源电压；（3）当S1闭合，S2、S3断开时，电流表的示数为0.15A，R3消耗的功率．显示解析51．如图所示电路中，R l=2Ω，R2=3Ω．当开关S1闭合，S2、S3断开时，电流表的示数为0.6A；当开关S1、S2、S3都闭合时，电流表示数为1.5A，且灯泡正常发光．求：（1）电源电压；（2）灯泡的额定功率；（3）当S1、S2、S3都闭合时，通电1min，电流通过电阻R2所做的功．（设电源电压不变）显示解析52．如图所示的电路图中，R1=30Ω，R2=20Ω，电源电压不变．（设小灯泡的电阻不变）（1）当S1、S2都闭合时，电流电A1的示数为0.5A，小灯泡恰好正常发光，求电源电压．（2）当S1、S2都断开时，电流表A2的示数为0.2A，求小灯泡的电阻和实际功率．（3）小灯泡的额定功率是多少？显示解析53．如图是某电热器的原理简图，它有高温、低温两档，发热体由R1和R2两个电热丝构成，阻值分别为l10Ω、220Ω．（1）S1、S2都闭合时，求通过R2的工作电流；（2）S1闭合、S2断开时，求电热器的功率；（3）通过计算判断，当S1，S2都闭合时，电热器是处于低温档还是高温档．显示解析54．CFXR型“220V1100W”电饭煲的原理图如图所示，它有高温烧煮和焖饭、保温两挡，通过单刀双掷开关S进行调节，R0为电热丝，当开关S接高温烧煮挡时，电路的功率为1100W，当开关S接焖饭、保温挡时，电路的总功率为22W．（1）电饭煲在高温烧煮挡时，开关S应与哪个触点连接？（2）电热丝R0的阻值多大？（3）当电饭煲在正常焖饭、保温时电路中的电流多大？焖饭、保温10min，电热丝R0产生的热量为多少？显示解析55．小明家买了一台电烤箱，有低、中、高三个档位的发热功率．如图是其内部简化电路图，开关S1可分别与触点a、b接触．已知：R1=48.4Ω，R2=96.8Ω，电源电压保持不变．请分析和解答以下问题：（1）当开关S1，置于b端、S2断开时，电烤箱处于什么档位？简述理由（2）电烤箱在中档位工作时，消耗的电功率是多少？（3）电烤箱在高档位工作时，对食物加热6min，消耗的电能为多少？。

第六讲电学基础复习知识点1 两种电荷1．摩擦起电（1）概念：用摩擦的方法使物体带电。

（2）实质：电子的_______________。

（3）带电体的性质：带电体能吸引___________。

解答：得失轻小物体2．两种电荷（1）正电荷：与用丝绸摩擦的___________所带电荷相同的电荷。

（2）负电荷：与用毛皮摩擦的___________所带电荷相同的电荷。

（3）电荷间的相互作用规律：同种电荷相互________，异种电荷相互_________。

解答：玻璃棒橡胶棒3．验电器。

（1）用途：检验物体是否带电。

（2）原理：同种电荷相互__________。

解答：排斥4．电荷量：电荷的多少，单位为库仑，符号是C。

5．导体和绝缘体（1）导体：容易________的物体。

（2）绝缘体：不容易_________的物体。

解答：导电导电例题讲解一．选择题1．甲、乙、丙三个轻质小球用绝缘细线悬挂，相互作用情况如图所示．此现象能说明（）学习目标：1．掌握电流和电路2．会识别串并联电路3．掌握电流、电压的测量，及串并联电流电压的规律4．掌握滑动变阻器的原理及使用方法A．乙球所带的一定是正电荷B．甲、乙两球带有异种电荷C．乙、丙两球带有同种电荷D．自然界中只存在两种电荷【解答】解：自然界只有两种电荷：正电荷、负电荷；由图知，乙球与丙球靠近时相互排斥，根据同种电荷相互排斥知，丙球和乙球带相同电荷；甲球与乙球相互吸引，因异种电荷相互吸引，带电体能吸引不带电的轻小物体，所以甲、乙两球可能带有异种电荷，也可能一个小球带电（但不能判断带什么电荷），另一个小球不带电；这两个图不能说明自然界只存在两种电荷；综上所述，C正确。

故选：C。

2．如图所示，小朋友从滑梯滑下时，出现了“怒发冲冠”的情景。

对此的解释，下列说法不正确．．．的是（）A．同种电荷相互排斥B．小朋友的头发带上了同种电荷C．小朋友和滑梯带上了异种电荷D．小朋友身体与滑梯摩擦时产生了电荷【解答】解：AB、图中头发带上了同种电荷互相排斥而张开，故AB正确；C、小朋友和滑梯带上了异种电荷，故C正确；D、摩擦起电的实质是电荷（电子）的转移，不是创造电荷，故D错误。

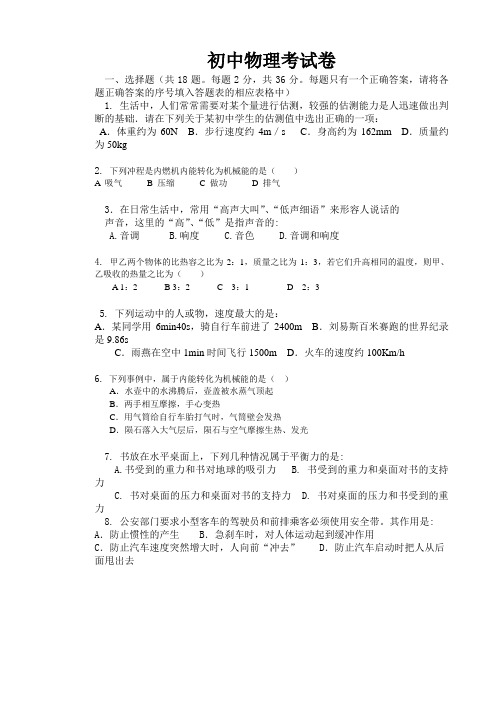

初中物理考试卷一、选择题（共18题。

每题2分，共36分。

每题只有一个正确答案，请将各题正确答案的序号填入答题表的相应表格中）1. 生活中，人们常常需要对某个量进行估测，较强的估测能力是人迅速做出判断的基础．请在下列关于某初中学生的估测值中选出正确的一项：A．体重约为60N B．步行速度约4m／s C．身高约为162mm D．质量约为50kg2. 下列冲程是内燃机内能转化为机械能的是（）A 吸气B 压缩C 做功D 排气3．在日常生活中，常用“高声大叫”、“低声细语”来形容人说话的声音，这里的“高”、“低”是指声音的:A.音调B.响度C.音色D.音调和响度4. 甲乙两个物体的比热容之比为2：1，质量之比为1：3，若它们升高相同的温度，则甲、乙吸收的热量之比为（）A 1：2B 3：2C 3：1D 2：35. 下列运动中的人或物，速度最大的是：A．某同学用6min40s，骑自行车前进了2400m B．刘易斯百米赛跑的世界纪录是9.86sC．雨燕在空中1min时间飞行1500m D．火车的速度约100Km/h6.下列事例中，属于内能转化为机械能的是（）A．水壶中的水沸腾后，壶盖被水蒸气顶起B．两手相互摩擦，手心变热C．用气筒给自行车胎打气时，气筒壁会发热D．陨石落入大气层后，陨石与空气摩擦生热、发光7. 书放在水平桌面上，下列几种情况属于平衡力的是:A.书受到的重力和书对地球的吸引力B. 书受到的重力和桌面对书的支持力C. 书对桌面的压力和桌面对书的支持力D. 书对桌面的压力和书受到的重力8. 公安部门要求小型客车的驾驶员和前排乘客必须使用安全带。

其作用是: A．防止惯性的产生 B．急刹车时，对人体运动起到缓冲作用C．防止汽车速度突然增大时，人向前“冲去”D．防止汽车启动时把人从后面甩出去9. 体育课上用了多年的铅球，其表面磨损了一些，但没有发生变化的是铅球的:A ．质量B ．体积C ．密度D ．重力10. 关于力和运动的关系，下列说法中正确的是:A ．力是维持物体运动的原因B ．只要有力作用在物体上，物体就一定运动C ．物体运动状态改变时，一定受到力的作用D ．没有力作用在物体上，物体就慢慢停下来11. 如图2所示，一个小孩沿水平方向用力推静止在水平地面上的小汽车，但小车仍保持静止，则：A ．小孩对车的水平推力大于车受到的阻力B ．小孩对车的水平推力等于车受到的阻力C ．小孩对车的水平推力小于车受到的阻力D ．小孩对车的水平推力与车受到的阻力的大小不能确定12. 质量相等的实心铁球、木球和铜球，分别放入盛有水的容器中（水足够多），三个球静止时，受到的浮力大小情况是:A ．木球受到的浮力最大B ．铁球受到的浮力最大C ．铜球受到的浮力最大D ．三个球受到的浮力一样大13. 一个质量为0.25 kg 的玻璃瓶，盛满水时称得质量是1.5kg ，若盛满某液体时称得质量是1.75kg ，那么这种液体的密度是：A ． 1.0×103 kg/m 3B ．1.16×103 kg/m 3C ． 1.75×103 kg/m 3D ． 1.2×103 kg/m 314. 如图3所示，甲、乙、丙是三个相同的圆柱形容器，将质量相等的酒精、硫酸和盐水分别装在这三个容器中，根据下表给出的密度值，甲、乙、丙三个容器依次分别装的是:A. 硫酸、盐水、酒精B. 盐水、酒精、硫酸C. 酒精、硫酸、盐水D. 硫酸、酒精、盐水15.日常生活和生产中，我们常见到的以下事例中属于减小压强的是哪组:①在沙漠上行走的骆驼脚掌特别大；②号称“森林医生”的啄木鸟长有细长坚硬的尖喙③用螺栓紧固机器零件时，在螺母下垫垫圈④要把图钉按进较硬的木板，需用更大的力A ．①②B ．①③C ．②④D ．⑧④16. 如图4是北美草原犬鼠洞穴的橫截面示意图。

1．在图中所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，且只有一只电表的示数变大．若电路中只发生一处故障，且只发生在灯L或电阻R上．如果将灯L和电阻R的位置对换后，下列判断正确的是：（）照片后，得到下列结论，你认为正确的是（）为t1；只给另一根通电，煮沸同样一壶水用的时间为t2．若两根电阻丝并连接到=+变阻器的滑片由中点向右滑动的过程中，下列说法中正确的是（）总阻值为R的滑动变阻器的滑片置于变阻器的中央，则以下说法错误的是（）6．（2012•成都）小丽设计了如图所示的简易电子距离测量仪，R是一根粗细均匀的电阻丝，其每厘米长的电阻为0.5Ω，电路各部分均接触良好．物体M只能在导轨上做直线运动，并带动与之相连的金属滑片P移动，电压表示数可反映物体M移动的距离．开始测量前，将金属滑片P置于电阻丝中点，此时电压表和电流表示数分别为1.5V和0.2A．由此可知（）7．实验课上，老师拿出如图甲所示的电路板，当开关S闭合后发现，灯L不亮，现已确定是由于灯L的短路或断路引起的．要求检测是哪一种故障．小羽同学做了如图11乙的检测电图．将故障电路的开关S断开，分别把M、N接到a、b 的接线柱上．若检测灯亮，则故障是灯L短路；若检测灯不亮，则故障是灯L断路．8．（2012•荆州）手机是我们最常用的通讯工具，手机使用的是可充电电池，电池上标有“电压”和“容量”两个重要参数．容量的单位通常为“毫安时”（符号mA•h）．小强同学的爸爸使用的可充电电池所标的电压是3.6V，容量是1500mA•h，这种电池一次充电最多可储存的能量为19440J．使用该手机充满电一次能够持续通话的实际时间可长达5h，则该手机在通话状态的放电功率为 1.08W．9．（2012•茂名）如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，电流表A的示数较大．滑片P向左移动时，电流表A的示数变大（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是灯泡L1断路．10．（2009•杭州）如图1所示电路是在环境温度为10℃左右的条件下工作的某自动恒温箱原理简图．箱内电阻R l=5kΩ，R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V．当电压鉴别器的两接入点a，b间的电压U ab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当U ab大于4V时，鉴别器将使S断开，停止加热．（1）从图2中读出环境温度为15℃时的热敏电阻R2为25kΩ．（2）通过计算判定该恒温箱内的温度将保持在怎样的范围？（3）若想使此恒温箱内的温度变化范围在第（2）问的基础上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？11．（2012•济宁）人类对能源的需求越来越大，世界能源危机日益突出．如何充分利用和开发新能源，实现低碳减排，已成为世界各国共同关注的问题．6月5日是世界环境日，2010年我国的主题是“低碳减排，绿色生活”．目前，我国在开发、利用太阳能方面发展最快、最具潜力．（1）你认为利用太阳能有哪些好处？无污染、环保、可再生（或取之不尽、用之不竭）．（2）太阳能路灯已成为许多城镇、乡村的一道靓丽的风景线（如图1所示）．太阳能路灯的太阳能电池板一般是由晶体态硅制成的，它能直接把太阳能转化成电能，其主要材料是C A．磁性材料B．纳米材料C．半导体D．超导体（3）太阳能热水器是采用光转化为热的方式利用太阳能的．我国太阳能热水器已走进了千家万户．小明家的太阳能热水器的采光面积是2.1m2．若我市向阳的地方每平方米的面积1h得到的太阳辐射能平均为3×106J，每天接收太阳能的时间以8h计算，热水器能把接收到的太阳能的50%转化成水的内能，则正常情况下，该热水器一天能把150kg、初温为20℃的水加热到多少℃？（4）为了进一步利用太阳能，人们正在研发太阳能电动车．图2是人们研制的太阳能电动三轮车，车子顶部的太阳能电池板将光能转化为电能储存在太阳能电池中，电池再给三轮车的电动机供电．①小明同学设计的调节电动机转速的简化电路图如图3所示，若太阳能电池的电压保持不变，调速电阻的最大阻值为50Ω．闭合开关S，当调速电阻的滑片P 滑到最左端时车速最大，此时电流表示数5A，电动机电功率最大为1kW；当调速电阻的滑片P滑到最右端时车速最小，此时电流表示数为1A，求这时电动机的电功率是多少？②制造太阳能电动三轮车车架有各种不同的新材料，部分材料的技术指标如表体积约为5×10﹣3m3，车架的质量是多大？（5）今年的世界环境日，我国的主题是：“绿色消费，你行动了吗？”．联系生活实际，谈谈你应如何做？12．（2012•莱芜）有一种半导体材料的电阻值随着温度的变化而明显改变，用这种材料制作的电阻称为热敏电阻．如图甲所示是某热敏电阻R的阻值随温度变化的图象，小马同学用该热敏电阻R和电压表设计了一只测量范围为0～100℃的水温表，如图乙所示是这个水温表的原理图，图中的电压表的量程为0～3V；定值电阻R0的阻值为100Ω，要求当水温达到100℃时，电压表的示数达到最大值．请完成下列小题．（1）根据图象回答该热敏电阻在100℃时的电阻值为多大？（2）电源电压为多大？（3）当水温达到100℃时，电源消耗的总功率是多少？（4）通过计算说明该画的水温表刻度盘上的0℃应该与电压表刻度盘的什么位置对应？13．（2011•枣庄）发光二极管是一种发展前景非常好的高亮度节能照明灯具，并在2010年上海世博会上得到了大量的使用．学校电子制作兴趣小组用“2.5V，10mA”的发光二极管制作一个可以调节亮度的手电筒，电源电压是4.5V，电路如图所示：（1）发光二极管正常发光时消耗的电功率是多少？此时，变阻器连入电路的阻值是多少？（2）实验发现，3只发光二极管正常发光的亮度与1只“2.5V，0.3A”的小灯泡正常发光时的亮度相当，试计算在正常发光的情况下，小灯泡和发光二极管亮度相当时，小灯泡的电功率是发光二极管电功率的几倍？14．（2011•昭通）小明设计的“风力测试仪”如图所示，已知电源电压为6V，R0为10Ω，ab是阻值为40Ω的均匀电阻丝．闭合开关S，无风时，OP下垂并与电阻丝的a端接触；有风时，测风板P受风力作用，使金属细杆OP绕悬挂点O偏转（金属细杆OP始终与电阻丝ab接触良好且无摩擦）．请你解答下列问题：（1）R0在电路中的作用：保护电路．（2）求金属细杆OP滑到ab中点时，电流表的示数？（3）求电路消耗的最小功率？（4）若将电流表的刻度改为风力表的刻度值，表盘的刻度是否均匀？（要求说明理由）15．（2011•绵阳）风力发电，是利用风能这一可再生清洁能源来发电．由于没有燃料问题，也不会产生辐射或空气污染，符合“节能减排、低碳生活”的理念而正在世界形成热潮．如图是某地区风力发电系统室外的一台风力发电机的照片．下表给出了在不同风速下该地区风力发电机组输出的电功率．②当风速为15m/s时，风车组1h获得的风能为2.5×104 kW•h，则此时该风力发电机组的发电效率是多少？③由表中数据进行分析，可以发现该风力发电机组所输出的电功率与风速有什么关系？16．（2011•哈尔滨）某电水壶的铭牌信息如图1所示，电水壶在标准大气压下工=4.2×103J（kg•℃）]作．[c水（1）电水壶装满初温为20℃的水时，在额定电压下将水烧开用了7min．求：①水吸收的热量是多少？②电水壶烧水过程中的能量转化效率是多少？（2）农村电网改造前，用电高峰时电压会下降l0%．求：这时电水壶的实际功率P0．（电阻不随温度改变）（3）为使电水壶的功率在用电高峰时仍能达到2000W，甲、乙两位同学对电水壶的电路进行了改造，在原电阻丝R1两端并联一个电阻丝R2，如图2所示，并分别推导出了R2的表达式．甲同学：R2=乙同学：R2=请你指出哪个表达式是错误的，并分析若用此电阻丝来改造电水壶的结果．17．（2012•内江）如图甲所示，是某型号汽车的自动测定油箱内油量的电路原理图．其中，电源的电压为12V，保护电阻R0=5Ω，A为一个量程为0～0.6A的电流表（油量表），Rx为压敏电阻（厚度不计），其阻值Rx随油量深度h的变化关系如图乙所示；油箱的上、下两部分均为大小不同的圆柱形容器，上部容器和下部容器的横截面积之比为1：2，且下部容器的高和底面直径均为2dm．则：（1）当圆柱形容器内盛装一定量的汽油时，上部与下部容器中汽油的深度之比为2：1．那么，此时电路中的电流是多少？（2）若汽油价格是8元/升，当该汽车在高速公路上匀速100Km时，油量表的指针由满刻度指到了刻度，那么，汽车每匀速行驶1Km所消耗的汽油费是多少元？（π=3）18．图甲是内胆为铝质材料的电饭锅，内部电路如图乙所示，R1是加热电阻，阻值为48.4Ω；R2是限流电阻，阻值为484Ω．煮饭时，接通电源（220V 50Hz），闭合手动开关S1，电饭锅处在加热状态．当锅内食物温度达到103℃时，开关S1会自动断开，断开后若无外力作用则不会自动闭合，S2是一个自动温控开关，当锅内食物温度达到80℃时会自动断开，温度低于70℃时会自动闭合．（已知水的比热容为4.2×103J/（kg•℃）；查表可知铝的熔点为660℃）请解答下列问题：（1）如果接通电源后没有放入食物就闭合开关S1，电饭锅的内胆是否会熔化？为什么？（2）在保温和加热两种情况下，电饭锅消耗的电功率之比是多少？（3）若在一个标准大气压下将温度为20℃，质量为2.5kg的水烧开需要16min40s，求电饭锅正常工作时电能转化为内能的效率是多少？19．（2012•山西）如图甲是小梦家豆浆机的工作原理图，其中电动机是用来带动刀头将原料进行粉碎打浆的，额定功率是200W．R是加热电阻，额定功率是1100W，图乙、丙是此豆浆机做一次豆浆时的工作信息．小梦的妈妈向豆浆机中加入黄豆和清水共1.5kg，求：（1）豆浆机的加热电阻是多少？（2）从第6min至第9min，豆浆吸收的热量是多少？[C=4.0×103J/（kg•℃）]豆浆（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？20．（2012•宿迁）电视节目中我们看到“特斯拉线圈“表演，表演者通过有关设备造出人工闪电，放出美妙的电火花．以下说法错误的是（）只有一灯发光，若故障只发生在灯泡上，则下列分析判断错误的是（）的相互作用，会使导体内部的电荷重新分布．请用“+”和“﹣”在导体B的两端大致标出所带的正负电荷情况．25．流过某电灯的电流为0.2安，其物理意义是1秒钟内通过灯横截面的电荷量是0.2库仑．11．如图所示，验电器A带负电，B不带电，若用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，验电器A金属箔片张角变小（填“变大”或“变小”），金属棒中电流方向B→A（选填“由A到B”、“由B到A”或“无电流”）．26．如图所示，在楼道中间安装的电灯，需要在楼梯的上下两头都能控制它，当人上楼梯时，能用下面的开关S1开灯，人上了楼梯以后，能用上面的开关S2关灯；当下楼梯时，能用S2开灯，用S1关灯，请画出电路图．器材：两个单刀双掷开关，一个灯泡，一个电源和若干导线．27．（2005•苏州）我们知道，测量时总存在误差，通常将测量值与真实值之差叫做绝对误差．初中电学实验中所用电流表的准确度等级﹣般是2.5级的．2.5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2.5%．下表给出了用2.5级电流表测量电流时，电流表指针的偏转角度与百分）上表中的最后一空处相应的百分误差应是50%（2）从上表中的数据可以看出，该电流表的指针偏转的角度越大，百分误差越小（选填“越大““越小“或“不变“）．（3）如果用准确度等级是2.5级的电流表进行测量时要求百分误差小于3.75%．则该电流表指针的偏转角度应大于满刻度的二分之一．28．（2000•山西）在如图所示的电路中，a，b，c，d为四个接线柱，闭合开关后灯不亮，已经确定是由灯泡断路或短路引起的．在不允许拆开电路的情况下，29．（2009•襄阳）在如图所示的电路中，只增加一根导线，使电路变成并联电路，则这根导线应该接在A和D或A和E两点之间．30．（2008•烟台）某电路中有一个封闭的电路盒如图，面板上有A、B、C三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实31．如图，在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线，电线的芯线是用导电能力强的材料来制造，如：铜和铝．为了辨别哪两个线头为同一根导线的两端，可以用图示的测通器来测试，其操作过程如下：（1）连接A和B，将测通器的m连接在D上．当n连接F时小灯泡发光，连接E时小灯泡不发光．由此可以确定CE（填字母，下同）为同一导线的两端．（2）为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与E相连时，另一端只需接触一根导线就能将两根导线辨别开，简要叙述辨别的方法．32．（2009•绵阳）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示．压．这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致．为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化．老师提示：电压表接入电路测量时本身会对电路结构有影响．请你帮他重新设计测量电路图，把它画在右边的虚线方框中．（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想．但他们同时发现：“串联各部分电压是相等的”．这个结论一定成立吗？不一定（选填“一定”或“不一定”）．为了检验这个结论是否成立，应该换用两个不同功率的灯泡继续进行实验．（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻R L的比值：=．（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性．你认为会影响实验结论的正确性吗？不会（选填“会”或“不会”）．33．（2013•烟台）图甲为某型号电子秤，其原理结构如图乙所示，R0为定值电阻；R是压敏电阻，其阻值随所受压力F变化的关系如图丙所示．改写电压表（量程为3V）的表盘数值后可直接读出所称量物体的质量，设踏板的质量为5kg，电源电压保持9V不变，g取10N/Kg．（1）空载时，电压表的示数为1V，求R0的阻值．（2）该电子秤的量程是多大？（3）如果保持电子秤结构和电压表量程不变，只在电路中增加一个电阻，使电子秤的量程变为110kg，计算说明应使用多大的电阻？如何连接？34．（2012•铜仁市）一只标有“6V、3W”的小灯泡，接在如图所示的电路中，设电源电压和灯丝电阻均不变，求：（1）小灯泡正常发光时的电阻是多少？（2）当滑动变阻器连入电路中的电阻为6Ω时，闭合开关后小灯泡恰能正常发光，求电源电压是多少？（3）如果换一电源及额定电压为8V的灯泡，当闭合开关S，滑动变阻器的滑片P滑到中点c时，灯泡正常发光，此时灯泡的电功率为P，当滑片P滑到b 端时，灯泡的实际功率为P′，已知P：P′=16：9，求所换电源的电压？（设所换电源电压和灯丝电阻均不变）35．（2012•荆州）如果加在某定值电阻两端的电压从8V升高到10V，通过该电36．（2012•武汉）如下图是甲、乙两个电阻的电流I与电压U的关系图象，将它们并联接入电路，下列说法正确的是（）12想电压表，R1为定值电阻，R2为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是（）39．（2012•山西）如图所示，在“研究串联电路中电压的规律”时，小雨同学用电压表测出ab、bc、ac两端的电压分别为U ab=3v，U bc=3v，U ac=6v，在表中记录数据后，下步应该做的是（）长度一样的镍铬合金丝，b比a的横截面积大．关于此实验，下列说法正确的是（）41．（2012•兰州）如图所示的电路中，电源电压保持不变，电阻R2为20Ω．闭合开关，滑动电阻器R3的滑片在b端时，电压表的示数为3V；滑片移到中点时，电流表的示数为0.45A；滑片移到a端时，电压表的示数为9V．求：（1）电阻R1的阻值；（2）滑动变阻器R3的最大阻值；（3）电源电压U．42．（2012•菏泽）实验室内所用导线很短，导线的电阻忽略不计．但长距离输电需要两条输电线，输电线的电阻则不能忽略不计．当输电线某处发生短路时，整个输电线路的电阻会发生改变．已知每米输电线的电阻是0.01Ω．（1）请你利用学过的电学知识，在如图所示的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障．（2）计算“短路点与测量点之间的距离”的表达式为：L=．43．（2012•宜昌）某小区装修需要照明，施工人员用两根长均为200米的铝导线将一盏“220V 500W”的电灯接在照明电路上．晚上八点施工时，施工人员发现该灯光较暗，于是他用仪表测得该灯泡两端的实际电压为200V，已知铝导线每米长的电阻约为0.02Ω．（计算时不考虑温度对电阻的影响，计算结果取整数），问：（1）灯泡的实际功率是多少？（2）连接灯泡的铝导线上损失的电功率是多少？（3）施工人员发现灯光晚上十点比八点亮一些，是由于灯泡两端的实际电压变大，这时连接该灯泡的铝导线损失的电功率变大．44．太阳能是21世纪重点开发利用的能源之一．太阳能动力车是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动的一种新型机动车．有一种太阳能实验车（研制过程的样品），它上面的太阳能接收板的S=8m2太阳晴朗且接收板对着太阳时，每平方米面积上能接收到太阳的功率为P0=1KW，太阳能电池产生的电压为U=120V，可供电动机正常工作的电流为I=10A．求：在电动机正常工作时，太阳能电池将太阳能转化为电能的效率是多大？如果电动机正常工作时．将电能转化为机械能的效率是75%，且该车沿水平路面匀速直线行驶时所获得的牵引力是150N，则该车匀速行驶时的速度是多大？如果该车本身的质量是90Kg，沿水平路面行驶时受到的阻力为车子重力的，那么，该车沿水平路面匀速行驶时能装载多少货物？（g=10N/Kg）通过以上介绍及有关计算，你对该车的有关技术参数及性能已经有了大致的了解．如果你是评审专家之一，你认为该实验车能否批量生产投放市场？至少说出两点理由．45．（2012•常州）如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定（）48．小明按如图所示电路图做“测量灯泡的电功率”的实验．实验室可提供下列器材：A．电流表B．电压表C．滑动变阻器R（阻值0﹣﹣20Ω）D．电阻为6Ω的待测灯泡L（电阻不随温度变化）E．电源E（电压4.5V并保持不变）F．开关S及导线若干（1）根据电路图和实验室提供的器材，可判断出：实验时通过灯泡的最小电流为0.17A，加在灯泡两端的最大电压为 4.5V；（2）若小明所选电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，实验要求测量时通过灯泡的电流至少为电流满刻度的三分之一，则测出的灯泡功率的范围只能是0.24W～1.5W．（3）小明按电路图连接好电路后进行实验，由于电路中某一处有故障，当闭合开关时电压表无示数．为查出电路故障，小明进一步观察并检查电路，当检查到电源、开关、电压表、电流表、导线及其连接都完好时，小明结合前面的观察，就可判断出电路的故障：如果小明观察到电流表无示数，则故障是滑动变阻器断路；如果小明观察到电流表有示数，则故障是灯泡短路．49．电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示．当S闭合后，再分别闭合S1时，根据现象判断电路中存在的故障：（1）L0正常发光，说明该支路短路．（2）L0发光呈暗红色，说明该支路正常．（3）L0不亮，说明该支路断路．（4）若闭合S1后，L0和L都不亮，为进一步明确故障，电工师傅用测电笔测试a、b、c、d四点时，氖管都发光，则电路的故障可能零线断路．50．（2012•自贡）在图a所示的电路中，电源电压为12V且保持不变，滑动变阻器R2上标有“50Ω，2A”字样．闭合电键S后，电流表的示数为0.4A，电压表的示数为6V．求：（1）此时滑动变阻器R2消耗的电功率P2；（2）定值电阻R1的阻值；（3）先设想选择合适的电压表量程，并移动变阻器R2的滑片P，要求：使电压表的指针能处于图b所示的位置．甲同学认为应向左移动滑片P，乙同学认为应向右移动滑片P．请通过计算说明两位同学的操作能否符合要求？51．（2011•济宁）电流做的功跟电压、电流和通电时间三个因素都有关．李明同学要通过实验探究电功跟电压的关系，他选用的器材如图所示．其中甲、乙两容器完全相同，电阻丝R1的阻值大于电阻丝R2的阻值．（1）请你用笔画线代替导线，帮他把实验电路连接完整．（2）他在该实验中选用两根阻值不同的电阻丝，其目的是使R1、R2两端的电压不同．（3）在这个实验中，李明是通过观察比较温度计示数的变化来比较电流做功多少的．电流通过电阻丝R1做的功多（填R1或R2）．（4）由这个实验可以得到的结论是：在电流一定、通电时间一定时，电压越高，电流做的功越多．52．（2011•上海）在图所示的电路中，电源电压保持不变．由于电阻R、灯L 可能出现了故障．电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）U图象，从图中可知（）当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）法看出．某同学做了如下检测：（1）将5枚大头针分别插在图中a、b、c、d处，使之与电热丝接触；（2）将插头与3V电源相联，用电压表分别测得U ab=3V，U ac=3V，U ad=3V，U ae=0V，Ued=3V，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置．请回答：①这几枚大头针相当于接线柱；②用笔将（2）中的确定的断点区域的电热丝描出来（将虚线画成实线）．56．（2012•内江）如图甲所示，是某型号汽车的自动测定油箱内油量的电路原理图．其中，电源的电压为12V，保护电阻R0=5Ω，A为一个量程为0～0.6A的电流表（油量表），Rx为压敏电阻（厚度不计），其阻值Rx随油量深度h的变化关系如图乙所示；油箱的上、下两部分均为大小不同的圆柱形容器，上部容器和下部容器的横截面积之比为1：2，且下部容器的高和底面直径均为2dm．则：（1）当圆柱形容器内盛装一定量的汽油时，上部与下部容器中汽油的深度之比为2：1．那么，此时电路中的电流是多少？（2）若汽油价格是8元/升，当该汽车在高速公路上匀速100Km时，油量表的指针由满刻度指到了刻度，那么，汽车每匀速行驶1Km所消耗的汽油费是多少元？（π=3）57．（2011•呼和浩特）如图所示，R1=R2=R4=R5=5Ω，当ab两端加5V电压时，用电压表测得cd两端的电压为4V．求R3的阻值．。

2014年中考物理电学运用题一、焦耳定律1、电流通过导体时，电能会转化为，这个现象叫做电流的。

2、焦耳定律的内容是：电流通过导体产生的热量跟成正比，跟成正比，跟成正比，公式为。

3、电热器是利用电流的效应来加热的设备，电热器的主要组成部分是，它是由熔点，电阻的电阻丝绕在绝缘材料上做成的。

★练习：1、如果电视机、电烙铁和电风扇上都标有“220V 60W”的字样，它们都在额定电压下工作相同时间，则三个用电器产生热( )A、电烙铁最多B、电视机最多C、电风扇最多D、一样多2、电炉通电以后，电炉丝热得发红，而与电炉丝相连的导线却不怎么热，原因是（）A.通过电炉丝的电流大B.通过导线的电流大C.电炉丝的电阻小，发热功率小D.导线的电阻小，发热功率小3、下列情况中防止电热危害的是（）A.电视机背后有散热窗B.家电长时期不使用，隔一段时间要通电一次C.家庭电路一般安装的漏电保护器D.大型爆破工程用电热引发炸药4、小宇同学按如图所示的装置，研究“电流通过导体时产生的热量与哪些因素有关”。

图中两只烧瓶内盛有质量和温度相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，铜丝的电阻比镍铬合金丝的电阻小。

①闭合开关后，通过两段金属丝中的电流是。

②通电一段时间后，可观察到A瓶中温度计的示数将 B瓶中的温度计的示数。

由此可知，在和都相同时，导体电阻越大，产生的热量越。

③只观察A瓶，通过改变通入的电流，通电相同时间后，观察温度计的示数升高情况。

实验表明：在和都相同时，通过导体的电流越大，产生的热量越。

④只观察A瓶，改变通电时间，发现电流和电阻相同时，通电时间越长，产生的热量越。

5、某导体的电阻是2欧姆，通过2A的电流时，1分钟产生多少焦耳的热量？6、一只电炉的电阻为48．4Ω，接在电压为220V的电路中工作，它的功率是多少？通电5min需要消耗多少电能？产生了多少热量？（假设过程中没有能量损耗）二、家庭电路1、家庭电路由进户线、、、、用电器和插座等组成。

C. 1解析：选D。

本题考查对基本电路的认识。

由于飞机黑匣子的信号发射电路和信息存储电路两部分电路都能独立工作，因此它们间是并联的；开关S1、S2分别控制信号发射电路、信息存储电路，故D正确.A．甲图中风中雨伞容易“上翻”，是由于流速大的地方压强大。

B．乙图中两个压紧铅块能吊起钩码，是由于分子间有引力作用。

h=解析：选B。

此题考查了串联电路中电压的关系。

从图中可以看出，电阻解析：选C.A、D、只对灯泡玻璃芯加热，玻璃芯能否导电不能判断．设计方案都A．乙带负电、丙带正电B．乙带正电、丙带正电C．乙带负电、丙带负电或不带电·泰安中考）小强同学在探究A．4mAB．6mAC．10mAD．14mA解析：选AC。

本题考查了串、并联电路的电流特点。

A．闭合开关S l、B．闭合开关S2,断开开关C．闭合开关S l、D ．同时闭合开关【解析】选D .本题考查串联、并联电路和电路的三种状态知识。

闭合开关S3,断开开关S2时,L2串联，B错；闭合开关闭合开关S1、S2、S3时（2014·盐城中考）解析：本题考查电流表的读数。

每小格表示0.02A，因此电流表的示数为【解析】本题考查串、并联电路的设计。

由题甲、乙开关分别控制绿灯和红灯，解析：本题考查电路的设计。

正确分享单刀双掷开关的作用，是解答本题的关键。

需要组成由两个开关并联后与一只灯泡串联的照明电路。

答案：如图所示。

解析：本题考查电流表的使用。

由题图可知，电流表指针发生了反转，表明被测电流从电流表的“—”接线柱流入，增大指针的偏转角度从而减小读数误差，应选用“0.6”接线柱相连，b 与标有“—”的接线柱相连。

答案：b 0.1 0.6 —。

1、如图所示的电路中，电阻R 1的阻值为20Ω，电源电压不变。

当S 1、S 2断开，S 3闭合时，电流表的示数为0.45A ；S1断开，S 2、S 3闭合时，电流表的示数为0.75A 。

求：（1）电源电压为多少?（2）R 2的阻值为多少?（3）S 2、S 3断开，S 1闭合时，加在电阻R 1两端的电压为多少?2如图甲所示是小华同学设计的一种测定油箱内油量的装置，其中R 0为定值电阻，R 为压敏电阻，其阻值隧所受压力变化的图像如图乙所示．油量表由量程为0～3V 的电压表改装而成。

已知油箱重80N ，压敏电阻R 能够承受的最大压力为800N 。

电源电压保持6V 不变．(g 取10N ／kg)（1）若压敏电阻与油箱的接触面积是4×10－4m 2，则压敏电阻能承受的最大压强为多大?（2）若油箱内油的密度为0.8×103kg ／m 3，则此油箱最多可装多少立方米的油?（3）若压敏电阻受到最大压力时，电压表的示数达到最大值，则定值电阻R 0的阻值为多大?（4）为了判断此油量表的刻度是否均匀，需了解R 0两端电压U 0与油量V 的关系，请推导此关系式．3、电压表既是测量仪表，同时也是一个接入电路中的特殊电阻。

电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R 1＝3.0kΩ。

当闭合开关S 1、S 2时，电压表示数为4.5V ；只闭合开关S 1时，电压表的示数为3.0V 。

求电压表的电阻是多少？4、实验室有一种小量程的电流表叫毫安表，用符号表示，在进行某些测量时，其电阻不可忽略。

在龟路中，我们可以把毫安表看成一个定值电阻，通过它的电流可以从表盘上读出。

利用图示电路可以测量一个毫安表的电阻，电源的电阻不计，R 1=140Ω，R 2=60Ω。

当开关S 1闭合、S 2断开时，毫安表的读数为6 mA ；当S 1、S 2均闭合时，毫安表的读数为8 mA 。

求毫安表的电阻R A 和电源的电压U 。
