浅谈W7预应力现浇箱梁桥满堂支架的预压处理

浅谈现浇箱梁满堂支架施工技术控制要点满堂支架法是目前桥梁上部现浇连续箱梁采用最多的、最普遍的施工方法之一。

满堂支架的施工，是整个现浇箱梁施工的一个非常重要、基础性的工艺环节。

支架地基承载力是否满足要求，支架的强度和稳定性是否符合要求，支架压载试验的数据采集准确、真实和符合性验算的正确，这三大环节将直接影响到整个施工安全和工程质量，也是施工控制的重点和难点。

结合自己多年来的施工经验，主要就地基处理、支架搭设、压载试验三个方面介绍满堂支架的施工工艺过程和质量控制要点。

标签：满堂支架；地基处理；支架搭设；压载试验一、地基处理支架地基处理的目的是保证地基具有足够的承载力和必要的防水排水设施。

根据地基的实际情况，可以采用换填、做石灰土、浇筑混凝土硬化等处理方法，其中最常见的是做浇筑混凝土硬化。

采用浇筑混凝土处理地基时首先把施工区域内的淤泥、杂物及泥浆池中的泥浆清理干净，分层换填好宕渣并压实，压实度按90%控制，一般厚度控制在50-70cm，以增加地基承载力，再浇筑10cm厚的C15砼硬化。

混凝土的顶面要高出地面30cm以上，并做出2%—4%的横坡，以利于排水，同时要在地基范围四周挖设排水沟，防止雨水浸泡地基，避免支架产生不均匀沉降，避免支架地基浸水软化。

处理后的地基必须进行地基承载力验算，以确认地基承载力满足要求设计及规范要求后进行下道工序。

二、支架搭设满堂支架的搭设一般采用WDJ碗扣式多功能钢管支架进行组合安装，同时根据支架的荷载对支架杆件的各方向间距和搭设方案进行设计和验算，以确保支架的整体强度、刚度和稳定性。

验算的内容包括杆件受力验算和支架稳定性验算。

为保证整个支架的整体性，每间隔一定距离采用钢管支架或碗扣支架在纵、横方向与地平面成45度斜向布置通长钢管剪力撑进行加强，剪力撑必须上至底模板，下至地面，在地面处设置垫木。

剪力撑与碗扣支架立杆、水平杆相交处，设置转扣使构件连接紧密。

支架安装完毕后，应由专业测量人员对支架托顶进行高程复测，确保误差在設计及规范容许范围之内。

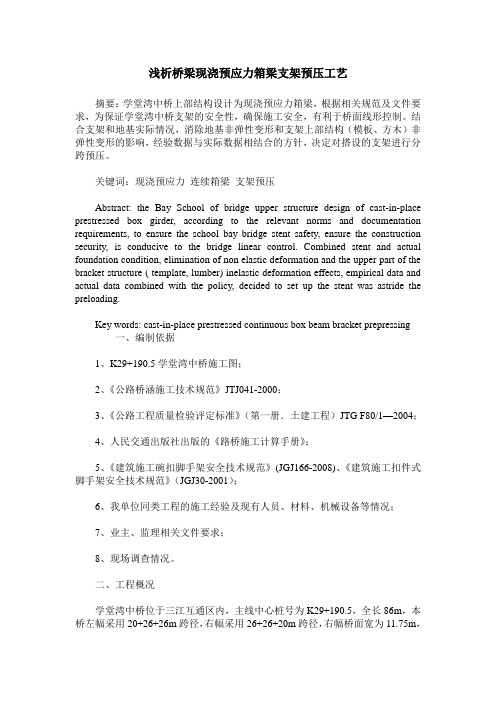

浅析桥梁现浇预应力箱梁支架预压工艺摘要：学堂湾中桥上部结构设计为现浇预应力箱梁，根据相关规范及文件要求，为保证学堂湾中桥支架的安全性，确保施工安全，有利于桥面线形控制。

结合支架和地基实际情况，消除地基非弹性变形和支架上部结构（模板、方木）非弹性变形的影响，经验数据与实际数据相结合的方针，决定对搭设的支架进行分跨预压。

关键词：现浇预应力连续箱梁支架预压Abstract: the Bay School of bridge upper structure design of cast-in-place prestressed box girder, according to the relevant norms and documentation requirements, to ensure the school bay bridge stent safety, ensure the construction security, is conducive to the bridge linear control. Combined stent and actual foundation condition, elimination of non elastic deformation and the upper part of the bracket structure ( template, lumber) inelastic deformation effects, empirical data and actual data combined with the policy, decided to set up the stent was astride the preloading.Key words: cast-in-place prestressed continuous box beam bracket prepressing一、编制依据1、K29+190.5学堂湾中桥施工图；2、《公路桥涵施工技术规范》JTJ041-2000；3、《公路工程质量检验评定标准》（第一册．土建工程）JTG F80/1—2004；4、人民交通出版社出版的《路桥施工计算手册》；5、《建筑施工碗扣脚手架安全技术规范》(JGJ166-2008)、《建筑施工扣件式脚手架安全技术规范》（JGJ30-2001）；6、我单位同类工程的施工经验及现有人员、材料、机械设备等情况；7、业主、监理相关文件要求；8、现场调查情况。

现浇箱梁支架预压方案桥梁上部结构设计为预应力混凝土单室单箱箱梁；依据设计文件要求和施工现场条件,上部结构采用支架现浇法施工.一、预压对象及其目的1、预压对象：为现浇箱梁支架。

2、预压目的：为确保箱梁现浇施工安全，需对支架进行预压预压以检验支架的承载能力和挠度值.通过模拟支架在箱梁施工时的加载过程来分析、验证支架的弹性变形,消除其非弹性变形。

通过其规律来指导支架施工中模板的预拱度值及其混凝土分层浇注的顺序。

二、预压方法概述预压方法就是模拟箱梁砼的现浇过程，进行实际砂袋堆载预压，以验证并得出其承载能力。

1、关于载荷：根据本桥箱梁横断面各部一期恒栽分布不同和桥宽变化的特点，我们采用分块面积和平均断面法计算箱梁的一期恒载重量,据此计算出预压加载重量。

考虑到侧模和翼板底模一次固定后调整困难，并为了减少侧模与翼板底模安装后缝隙；因此本次预压只考虑对底板和腹板部分进预压。

因箱梁每个部位的重量不同，故箱梁各部位的预压重量只能列表计算，计算结果见《加载预压重量计算表》。

2、关于基准点的设置:模拟实际空模床的准确位置，并以此姿态作为沉降的初始态.三、预压前的检查1、检查支架各构件联接是否紧固，金属结构有无变形，检查支架的立柱、横杆连接是否牢固。

2、照明充足，警示明确。

3、即完全模拟浇注状态进行全面检查，只有全面检查合格后方能进行预压工作.四、载荷准备：根据本桥施工条件,拟采用砂袋预压法。

预压重量依设计要求为混凝土自重的120％，预压时应尽量符合混凝土浇筑的顺序。

纵向5m分段,横向分层，从中间向两端逐级加载.其加载过程为:0→60％G→80％G→100％G→120％G在预压前，将梁底各部分放线分块并编号,以确定各荷载分布的位置。

砂子采用人工装袋，吊车吊送。

吊送前先对每一批吊送的砂带进行过磅称量,并记录在案。

砂袋吊送上架后，根据计算的荷载分布情况进行人工堆放。

五、预压前的准备工作:1) 场地要求：在预压范围内无杂物,设置安全圈及告示：闲杂人员等一律不得入内.2)人员组织安排该工作由施工方总调度并负责重物组织及重物的装卸；设备供应方协同完成其它事项；业主督导;并由三方共同成立预压指导小组。

现浇箱梁预压方案预压方案是指在箱梁施工过程中，为了保证箱梁的稳定性和强度，采用预先施加压力的方法，使混凝土在浇筑后达到更高的强度。

针对____年的现浇箱梁预压方案，主要包括以下几个方面：1. 施工准备阶段在施工前，需要进行充分的准备工作。

首先，对现场进行测量、勘察，确保其符合设计要求。

其次，对施工人员进行培训，明确任务和安全要求。

还要准备好所需的材料和工具，确保施工的顺利进行。

2. 模板搭设与调整根据设计要求和施工图纸，搭设箱梁的模板，并进行调整。

在调整模板时，要仔细检查其水平度和垂直度，以保证箱梁的几何尺寸和平面位置的准确性。

3. 钢筋布置在模板搭设完成后，按照设计要求进行钢筋布置。

钢筋的布置应符合相关标准和规范，并保证钢筋的连接牢固。

4. 浇筑混凝土在钢筋布置完成后，进行混凝土的浇筑。

在浇筑过程中，要注意控制混凝土的流动性和坍落度，确保混凝土能够完全填充模板，并与钢筋紧密结合。

5. 预压处理在混凝土开始凝固之前，进行预压处理。

预压处理一般分为两个阶段进行：初次预压和二次预压。

初次预压：在混凝土刚刚凝固，但未达到强度要求之前，施加一定的预压力。

初次预压的目的是消除混凝土中的空隙和孔洞，增加混凝土的密实性，提高箱梁的整体强度。

二次预压：在初次预压之后，待混凝土继续硬化后，再次施加一定的预压力。

二次预压的目的是进一步提高箱梁的整体强度，并消除混凝土内部的应力。

6. 应力释放和加固在预压处理完成后，需要进行应力释放和加固。

应力释放是通过松开预压装置，将箱梁中的应力转移到箱梁的周围结构中，以减少箱梁的应力。

加固则是通过钢筋加固、传力装置等方式，提高箱梁的整体刚性和抗震性能。

7. 箱梁养护在预压处理和加固完成后，需要进行箱梁的养护。

养护期间要控制箱梁的温度和湿度，以保证混凝土的充分硬化和强度的稳定性。

养护时间一般不少于28天。

以上是____年现浇箱梁预压方案的主要内容，通过采取合理的预压处理和加固措施，可以确保箱梁在使用期间能够满足设计要求，具有较高的安全性和使用寿命。

现浇箱梁支架预压方案说明箱梁支架是施工钢支撑工的一种，可以用于较大跨度、较粗箱梁的预压工作。

下面是一个现浇箱梁支架预压方案的说明，包括施工流程、支架布置、预压操作等内容。

一、施工流程1.准备工作：根据预压计划，准备好所需材料和设备，检查箱梁支架的安全性和可靠性。

2.支架布置：根据施工图纸和设计要求，按照预定的支架布置方案进行布置，确保支架的稳定性和平整度。

3.预压操作：根据预压计划，进行预压操作，包括设定预压力和压紧时间，控制预压泵的工作状态等。

4.监测与调整：施工过程中，定期对预压情况进行监测，根据实测数据对预压力和压紧时间进行调整，以保证预压效果。

5.完工验收：预压完成后，进行完工验收，检查箱梁支架的稳定性和设备的完好性，确保施工质量和安全。

二、支架布置1.支架基础：选用强度适宜的混凝土搅拌料，配制出适合支架基础的混凝土，注意基础的平整度和强度要求。

2.支撑柱设置：支撑柱的间距根据箱梁的跨度和尺寸确定，支撑柱应垂直于箱梁，安装时应保证水平度和垂直度。

3.支座安装：根据箱梁的形状和尺寸，选用适宜的支座安装在支撑柱上，支座应与箱梁接触面垂直，安装时应检查支座的垂直度和平整度。

4.拉杆安装：根据预测荷载要求，使用适当数量和规格的拉杆进行支撑柱和支座之间的连接，安装时应注意拉杆的拉紧程度和固定稳定性。

三、预压操作1.设定预压力：根据设计要求和预压计划，设定合适的预压力，一般可根据箱梁的尺寸和材料强度选取适当的预压力。

2.压紧过程：通过预压泵施加压力，对箱梁进行压紧，压紧过程中要保持压力平稳，避免突然施加太大的压力。

3.压紧时间：根据设计要求和箱梁的尺寸决定压紧时间，一般可根据箱梁的尺寸和材料强度选取适当的压紧时间。

4.压紧控制：通过预压泵的工作状态控制预压力和压紧时间，压紧过程中要定期检查测量，根据实测数据调整压紧情况。

5.防止过载：预压过程中要及时监测压力和压紧情况，如果发现压力过大或压紧过程不平稳，应立即停止预压，并进行检查和调整。

满堂支架预压方案为保证施工安全、提高现浇梁质量，在支架搭设完毕，模板安装完成后，对支架进行超载预压。

一、满堂支架预压目的1、检查支架的安全性，确保施工安全。

2、消除地基、支架自身非弹性变形的影响。

二、支架预压方法1、根据支架的基础情况及支架的高度选择具有代表性的区域进行预压（具体区域由管理公司及监理公司现场进行确认）。

2、预压材料选用成捆钢筋原材，堆码按设计梁体的结构自重和分布形式堆放，加载时对称等载预压布置，防止支架偏压失稳。

加载顺序按混凝土浇筑的顺序并分次进行且不应少于3次。

每次加载应为预加载荷值60%、80%、100%。

3、支架预压荷载不应小于支撑架承受的钢筋混凝土结构的恒载与模板重量总和的1.1倍。

4、一般梁跨预压时间为三天。

卸压完成后，复测各控制点标高，以便得出支架的弹性变形量，用总沉降量（即支架持荷后稳定沉降量）减去弹性变形量为支架的非弹性变形（即塑性变形）量。

预压完成后要根据预压成果通过可调顶托调整支架的标高。

5、采用分段预压，先预压边跨，再预压中跨，最后预压另一个边跨。

在安装好底模后，可对支架进行预压。

6、测点的布置：压重前先在底模和下部支架顶端及支架基础上布设观测点，测量位置设在梁跨的1/2、1/4处及中间，每点位横向均设3点，观测点在模板及地基混凝土上。

压重前，测量观测点的原始标高，并作详细记录。

7、预压方案的报告。

预压完成后出具预压报告并行层文件报监理单位。

三、预压验收支架预压验收应在施工单位自检合格的基础上进行，验收安下表进行：钢管满堂支架预压验收表百特高支模工程满堂支架预压方案支架沉降监测表—顶部（底部）测点日期：年月日单位： mm华仁建设集团有限公司百特项目部第3 页共4 页百特高支模工程满堂支架预压方案四、安全防护措施1.预压施工前，应进行安全技术交底，并落实所有安全技术措施和个人防护用品。

2.吊装作业前应检查起重设备的可靠性和安全性，并应进行试吊。

3.吊装时防止吊装物碰撞支架。

满堂支架预压规范满堂支架预压规范一、支架预压的目的和作用支架预压是指在浇筑混凝土后，为了提高结构的整体刚度和稳定性，在混凝土尚未达到设计强度之前进行的一种加固措施。

其目的是通过对支架进行预压，使得混凝土在早期龄期内能够承受较大的荷载，进而减小结构变形，提高结构整体的刚度和稳定性。

支架预压的作用主要有以下几个方面：1.提高结构刚度：通过支架预压，可以有效地提高结构的刚度，减小结构的变形，使得结构能够承受更大的荷载。

2.提高结构稳定性：支架预压可以使得结构在早期龄期内就能够承受较大的荷载，从而提高结构的整体稳定性。

3.减少结构施工期间的变形：通过在混凝土尚未达到设计强度之前进行支架预压，可以减小结构在施工期间由于外荷载引起的变形，保证施工过程的安全和稳定。

二、支架预压的要求1.支架预压应在混凝土强度达到设计强度的30%~80%之间进行，具体预压时间应根据结构设计要求和现场情况确定。

2.支架预压应采用预紧螺栓进行，预压力应根据结构设计要求确定，一般不应小于设计荷载的50%。

3.在进行支架预压时，应注意控制预紧力的大小和预紧螺栓的销孔位置，以保证支架各部位接触面的均匀受力。

4.支架预压过程中应注意监测混凝土的变形情况，确保预压力的合理施加，避免混凝土开裂或者支架发生松动。

5.支架预压完成后应进行监测，检查支架是否有松动或者损坏现象，及时进行修复或者更换。

三、支架预压的操作方法1.支架预压前，应清理支架及接触面，确保无杂质和污垢。

2.预紧螺栓应按照设计要求进行布置，预紧力的大小需要通过试压来确定。

3.在预压过程中，要注意控制预紧力的大小和施加速度，避免过大的力瞬间作用在支架上造成损坏。

4.预压完成后，应及时检查预紧螺栓的销孔位置和支架的连接处是否牢固，确保支架不松动。

5.支架预压完成后，要进行监测，记录预压力和混凝土变形情况，及时处理异常情况。

四、支架预压的注意事项1.支架预压应在混凝土龄期尚未达到设计强度之前进行，否则可能会导致支架产生松动或者破坏。

现浇箱梁专项施工方案(支架预压)在现代桥梁建设中，箱梁是常见的桥梁结构形式之一。

现浇箱梁是指在现场进行混凝土浇筑形成的箱形梁结构。

支架预压作为现浇箱梁施工中的重要环节，对保证施工质量和效率具有关键作用。

本文将对现浇箱梁专项施工方案中的支架预压进行详细介绍。

1. 施工前准备在进行支架预压前，首先需要对施工现场进行认真的检查和准备工作。

确保支架和模版系统已经就绪，并进行了必要的检查。

同时，保证混凝土原材料的质量满足要求，确保后续施工的顺利进行。

2. 支架安装支架的安装是支架预压的基础。

支架的位置、尺寸和连接方式需要按照设计要求进行安装，确保支架能够牢固地支撑箱梁模板，并能够承受预压所产生的力学作用。

3. 预应力筋布置在支架安装完成后，需要进行预应力筋的布置。

预应力筋的布置需要符合设计要求，并确保预应力筋的张拉路径清晰明了，不应有过大的弯曲或束缚。

4. 混凝土浇筑支架安装和预应力筋布置完成后，可以进行混凝土的浇筑。

混凝土的浇筑应该按照工艺要求进行，确保混凝土的均匀分布和密实性，避免在后续预压过程中出现偏心或扭曲。

5. 预压过程预压是现浇箱梁施工中最关键的环节之一。

通过预应力钢束的张拉，施加预压力，使箱梁在预压过程中能够获得足够的内部应力，提高箱梁的整体刚度和承载能力。

预压过程需要按照设计要求进行，施加预压力的大小和持续时间需要严格控制。

6. 施工质量控制在支架预压过程中，需要对施工质量进行严格控制。

对于预应力筋的张拉、支架的稳定性、混凝土的坍落度和密实性等关键指标进行监测和记录，确保支架预压的施工质量符合要求。

7. 施工安全支架预压是一项涉及高强力学作用的工序，需要特别注意施工安全。

施工人员需要使用符合要求的安全防护装备，遵守相关操作规程，确保施工过程中没有人员伤亡事件发生。

在现浇箱梁施工中，支架预压是一项至关重要的环节。

通过本文对支架预压施工方案的介绍，相信读者对现浇箱梁专项施工方案中的支架预压有了更加全面的了解，能够更好地指导实际施工工作。

现浇梁支架预压方案一、引言现浇梁是混凝土施工中常见的一种结构形式，在施工过程中需要进行预压处理，以确保梁体的强度和稳定性。

本文档旨在介绍现浇梁支架预压方案，包括预压的原理、步骤和注意事项。

二、预压原理预压是指在混凝土浇筑后，通过施加压力使梁体产生预应力，以提高其强度和稳定性。

预压的原理可以总结为以下几点：1.预压可以使混凝土梁体的应力在减小的状况下达到最大，从而提高梁体的整体强度。

2.预压可以有效地解决混凝土龄期收缩问题，减小梁体的变形和裂缝。

3.预压可以提高混凝土梁体的抗震性能。

三、预压步骤下面介绍一般的现浇梁支架预压步骤，具体步骤可根据不同的施工情况进行调整。

步骤1：安装预应力器具在混凝土浇筑前，需要先安装好预应力器具，包括预应力钢筋、预应力锚具等。

预应力器具的安装应符合相关规范要求，并进行验收。

步骤2：混凝土浇筑在预应力器具安装完毕后，可开始进行混凝土的浇筑工作。

混凝土的配合比应符合设计要求，浇筑应均匀连续，避免出现孔洞和松散。

步骤3：预压操作混凝土浇筑完成后，需等待一定的养护时间后进行预压操作。

预压操作时，应根据设计要求和预应力图纸确定预压的力度和方式。

1.首先，清理混凝土表面的灰浆和污物，将浇筑好的梁体表面整理平整。

2.然后，根据预应力图纸确定预应力钢筋的张拉位置和张拉力度。

张拉时要注意避免梁体的变形和裂缝。

3.最后，进行预应力钢筋的张拉工作，并在张拉后进行锚固。

张拉时要逐次均匀施力，避免突然施加过大的力。

步骤4：预应力保护预应力钢筋张拉完毕后，应对梁体进行预应力保护，以防止预应力钢筋腐蚀和断裂。

保护措施包括防水、加盖保护层和避免外力的损害等。

四、注意事项在进行现浇梁支架预压时，需要注意以下几点：1.预压操作前，应对预应力器具进行验收和检测，确保其质量和安全性。

2.浇筑混凝土时，应确保浇筑质量和施工速度，避免出现质量问题。

3.预压操作时，应按照设计要求和预应力图纸进行施工，避免错误操作和失误。

满堂支架的预压方案满堂支架是一种用于建筑物结构中的重要构件，其作用是通过支撑和固定的方式将荷载传递到混凝土或钢结构上。

预压是满堂支架安装的一项重要工作，通过预压可以增加满堂支架的稳定性和承载能力。

1.预压概述预压是在满堂支架安装完成之后，通过施加外力将其压紧到设计位置，使其稳定并对结构产生压应力的过程。

预压包括两个阶段，初始化预压和增量预压。

初始化预压是在满堂支架安装完成后立即进行，通过施加一定的压力将满堂支架压紧到设计位置。

增量预压是在满堂支架安装一段时间后进行，通过逐步增加压力使满堂支架达到设计要求的承载能力。

2.预压方案的制定制定预压方案需要考虑满堂支架的设计要求、材料性能、施工条件等因素。

首先，根据设计要求确定满堂支架的承载能力和稳定性要求，包括荷载大小、满堂支架的净高度、固定方式等。

其次，根据满堂支架的材料特性，计算出其弹性模量和屈服应力等参数。

最后考虑施工条件，确定施压设备和相关工艺。

3.预压方案的执行执行预压方案需要进行施加外力、监测变形和应力等步骤。

施加外力可以采用油压机、液压缸等设备，通过控制施压方式和施压速度来实现预压的目标。

在施压过程中需要监测满堂支架的变形和应力情况，可以采用应力计、变形计等设备来进行测量。

根据监测结果可以及时调整施压力度和方向，确保满堂支架达到设计要求。

4.预压方案的注意事项在制定和执行预压方案时需要注意以下几个方面。

首先，预压应按照设计要求进行，施压力度不能过大或过小，以免造成满堂支架的破坏或承载能力不足。

其次，应注意满堂支架的变形和应力监测，及时发现和解决问题。

再次，预压应在施工过程中按照步骤进行，不能出现过快或过慢的情况。

最后，预压的时间和工艺应符合满堂支架的特点和施工条件，以保证其质量和安全。

5.预压的效果与检验预压完成后，需要进行满堂支架的效果和安全检验。

效果检验包括满堂支架的变形和应力检测，对比设计要求和实际情况进行评估。

安全检验包括满堂支架的稳定性和承载能力检测，通过施加额外荷载或进行模拟试验评估其安全性。
