电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）一、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。
电容损坏表现为：容量变小、完全失去容量、漏电、短路。
电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。
用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。
这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。
电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。
这个规律不但适用电解电容，也适用其它电容。
所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。
所以在检修查找时应有所侧重。
有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。
在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。
所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。
二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。
电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。
电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。
常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。
前两种电阻应用最广，其损坏的特点：一是、低阻值（100。
以下）和高阻值（100k。
以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。

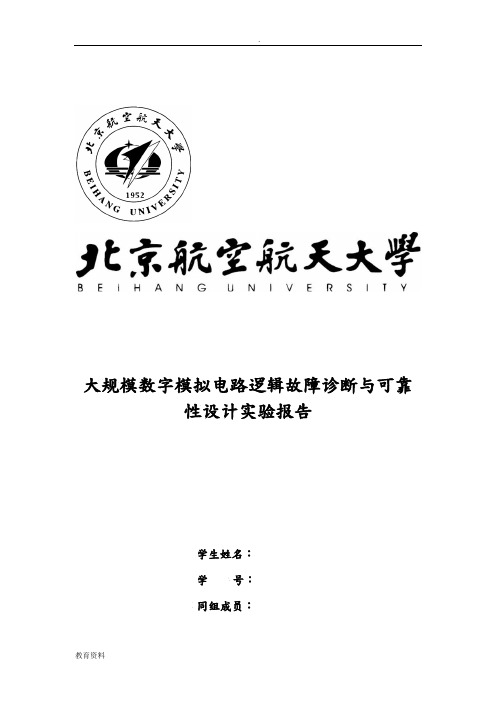

大规模数字模拟电路逻辑故障诊断与可靠性设计实验报告学生姓名：学号：同组成员：2011年12月18日目录第一部分：数字电路系统故障诊断与可靠性设计 (1)1 伪穷举法数字逻辑电路故障诊断 (1)1.1 实验目的 (1)1.2 实验原理 (1)1.3 实验内容 (2)1.4 实验设备 (2)1.5 实验步骤 (2)1.6 实验结果分析 (5)2 故障字典法数字逻辑电路故障诊断 (6)2.1 实验目的 (6)2.2 实验原理 (6)2.3 实验内容 (6)2.4 实验设备 (7)2.5 实验步骤 (7)2.6 实验结果分析 (9)3 布尔差分法数字逻辑电路的故障诊断 (9)3.1 实验目的 (9)3.2 实验原理 (9)3.3 实验内容 (12)3.4 实验设备 (12)3.5 实验步骤 (12)3.6 实验结果分析 (14)第二部分：模拟电路系统故障诊断与可靠性设计实验 (15)1 故障字典法测试模拟电路系统故障 (15)1.1 实验目的 (15)1.2 实验原理 (15)1.3 实验设备 (16)1.4 实验内容 (16)1.5 实验结果分析 (20)1.6 思考题 (21)第三部分：总结、实验心得 (23)第一部分：数字电路系统故障诊断与可靠性设计1 伪穷举法数字逻辑电路故障诊断1.1 实验目的1) 理解穷举法和伪穷举法在测试组合逻辑电路故障中各自的优缺点。
2) 掌握用伪穷举法测试查找组合逻辑电路故障的方法。
1.2 实验原理一个具有n 个原始输入端的组合电路实现逻辑功能)(X F ，而原设计的逻辑功能为)(*X F ，如果对于任意设计n 维矢量i X 有)()(*i i X F X F那么认为所设计或使用的电路是正确的，或者说是无故障的。
显然，为了全面校核该组合电路，应把所有可能的i X 都作为输入矢量，然后观察其输出（响应）是否与原设计相符，以鉴别其是否有故障，这种做法叫穷举法。
穷举法可以检测电路中所有可能的故障，但由于其测试的工作量太大，因此在实际应用上，尤其是对大型电路的测试存在困难，甚至是不现实的。
数字电路故障分析数字电路故障分析是一项关键任务，旨在诊断和解决数字电路中的问题。
本文将介绍数字电路故障分析的基本概念、常见故障类型以及相应的解决方法。
一、数字电路故障概述数字电路故障是指数字电路中发生的异常行为或功能失效。
故障可能由多种原因引起，如设计错误、元器件损坏、连接错误等。
了解和解决这些故障是确保数字电路正确运行的关键。
二、常见数字电路故障类型1. 逻辑错误：逻辑错误是最常见的数字电路故障类型之一。
它包括布线错误、门电路输入输出逻辑错误等。
逻辑错误的解决方法通常是通过排查电路连接错误、检查输入输出信号等途径进行故障诊断。
2. 时序问题：时序问题是数字电路中常见的故障类型之一。
它指的是电路中的时钟信号不同步、延迟不匹配等问题。
时序问题的解决方法包括检查时钟信号源、调整时序参数等。
3. 电源问题：电源问题可能导致数字电路工作不稳定或无法正常工作。
电源问题的原因可能是供电电压不稳定、电流波动等。
解决电源问题的方法包括检查供电电压稳定性、使用稳压电源等。
4. 故障器件：故障器件是数字电路故障的另一个常见原因。
例如，芯片损坏、电阻值异常等。
解决故障器件的方法通常包括更换损坏的器件或调整电阻值。
三、数字电路故障分析方法1. 确定故障现象：在故障分析过程中，首先需要准确地确定故障现象，包括电路的失效模式、出现故障的条件等。
2. 故障确认：故障确认是指通过测试和验证来确认故障的存在，以排除其他可能的问题。
3. 故障定位：故障定位是指通过测试和观察来确定故障出现的位置。
可以使用仪器设备（如逻辑分析仪、示波器）来进行故障定位。
4. 故障分析：故障分析是指通过对故障现象进行深入分析，找出故障的原因和根源。
5. 故障修复：故障修复是指根据故障分析的结果采取相应的措施进行修复，如更换故障元件、调整电路布局等。
四、数字电路故障预防为了减少数字电路故障的发生，可以采取以下措施：1. 严格的设计规范：在设计数字电路时，应遵循相关的设计规范和标准，确保电路的正确性和稳定性。
数字电路的故障测试方法【摘要】本文主要结合数字电路常见的几种故障，找出产生故障的原因，并在此基础上对数字电路故障测试进行简要探讨，希望对电子产品的研发具有一定的促进意义。
【关键词】数字电路；故障；测试1.常见的故障1.1永久故障1.1.1固体电平故障如果电路某处逻辑电平始终保持不变，则该故障就是固体电平故障，例如，接地故障就是典型的固体电平故障，其故障点的电平始终保持为0。
1.1.2固定开路故障该故障常常发生在CMOS电子线路中，当CMOS电子线路中的输入管没有连通其它路而引起悬空或者栅极引线而发生断开现象，此时CMOS门电路的输出端的电阻是非常大的，即会发生短路，这样的故障就是开路故障。
因为在CMOS 门电路中输入电阻和输出电阻都是相当大的，所以，输出电平在某段时间内是不会发生变化的，这是由于门电路输出与下级门电路之间的分布电容有存储电荷的作用。
1.1.3桥接故障由两根或者两根以上的信号互相短路而引起的故障就叫做桥接故障，引发该类故障的原因有：印制电路的焊接不小心、裸线部分太长等等，一般而言，桥接故障分为如下几种类型：（1）由于输入信号线间的桥接引起的输入端桥接现象；（2）输入端和输出端相互连接引起的反馈桥接。
桥接故障会使电子线路的逻辑功能发生很大的变化。
1.2间歇故障间歇故障的发生具有偶然性，在故障发生的时候很容易引起电路相关功能的出错，但是故障一旦消失，功能就马上恢复了。
时有时无是间歇故障的表现形式。
如果是虚焊、引线松动等因素造成的间歇故障，则应该要通过人工修理来消除故障，如果是电磁干扰因素造成的间歇故障，则只要对其屏蔽就可以了。
2.出现故障的主要原因2.1没有正确安装布线若在集成电路芯片安置以及布线安置的时候不合理，那么就会带来较大的干扰。
尤其是电子元件安装错误、漏断线以及安装时出现桥接、没有适当地处理闲置输入端、没有加入或者错误地加入使能端信号等，都是引发故障的重要因素。
2.2接触不良接触不良在数字电路中普遍存在也是最容易发生的故障。
判断电路故障的五种方法及判断电路的连接方式1.观察法：通过观察电路的表现和信号，来判断是否存在故障。
比如，电路中是否有明显的闪光、过热或燃烧的迹象；电路中的器件是否正常工作等等。
2.测试法：通过对电路进行一系列的测试，来判断其是否存在故障。
常见的测试方法有使用万用表、示波器、信号发生器等测量设备，对电路的电压、电流、阻抗、频率等参数进行测量和比较。
3.分解法：将复杂的电路分解为若干个简单的子电路，然后逐个进行分析和测试。
通过确定每个子电路的工作状态，可以帮助确定整个电路的故障。
4.替换法：将怀疑存在故障的元件或设备替换为正常的元件或设备，然后观察是否解决了问题。
如果替换后电路恢复正常，那么可确定被替换的元件或设备存在故障。
5.逐步排查法：从整个电路中的一些点开始，逐步排查可能存在故障的组件、连接或环节。
通过一步一步的排查，最终确定问题所在。
判断电路的连接方式：1.直连连接：电路中的两个元件或设备直接连接在一起，形成一个路径，电流可以直接通过。
2.串联连接：电路中的两个元件或设备按照顺序连接，形成一个连续的路径。
电流通过第一个元件，再通过第二个元件，以此类推。
3.并联连接：电路中的两个元件或设备同时连接在电源的两个不同极性上，形成一个并行的路径。
电流可以选择通过其中一个路径流动。
4.串并联混合连接：电路中的元件或设备既存在串联连接的部分，又存在并联连接的部分，形成复杂的连接方式。
5.开关控制连接：电路中的元件或设备通过开关控制，可以将其接入或断开电路，实现对电路的控制功能。
这些连接方式在电路设计和故障排查过程中非常常见，了解和正确判断电路的连接方式是判断电路故障和设计电路的关键。
基于布尔差分的数字逻辑电路故障诊断
数字逻辑电路在电子系统中占据着重要的地位，但是在使用过程中，由于各种原因，电路可能会出现故障，导致电路无法正常工作。
为了保障电路的正常运行，需要对电路进行故障诊断。
基于布尔差分的数字逻辑电路故障诊断是一种有效的故障诊断
方法。
该方法主要通过对电路的输入输出信号进行比较，计算它们之间的布尔差分值，从而识别出故障的位置。
具体来说，该方法首先将电路的输入输出信号记录下来，并通过布尔代数的运算将它们转换为逻辑表达式。
然后，对于每个故障点，将其与其他点进行比较，计算它们之间的布尔差分值。
如果两个点的布尔差分值不为零，则表明它们之间存在故障。
通过以上步骤，可以快速准确地识别出电路中的故障点，并进行修复。
该方法不仅能够提高数字电路故障诊断的效率和准确性，还能够降低故障诊断的成本和难度，具有广泛的应用价值。
- 1 -。
大规模数字模拟电路逻辑故障诊断与可靠性设计实验报告学生姓名：学号：同组成员：2011年12月18日目录第一部分：数字电路系统故障诊断与可靠性设计 (1)1 伪穷举法数字逻辑电路故障诊断 (1)1.1 实验目的 (1)1.2 实验原理 (1)1.3 实验内容 (2)1.4 实验设备 (2)1.5 实验步骤 (2)1.6 实验结果分析 (4)2 故障字典法数字逻辑电路故障诊断 (5)2.1 实验目的 (5)2.2 实验原理 (5)2.3 实验内容 (5)2.4 实验设备 (6)2.5 实验步骤 (6)2.6 实验结果分析 (8)3 布尔差分法数字逻辑电路的故障诊断 (8)3.1 实验目的 (8)3.2 实验原理 (8)3.3 实验内容 (10)3.4 实验设备 (10)3.5 实验步骤 (11)3.6 实验结果分析 (12)第二部分：模拟电路系统故障诊断与可靠性设计实验 (13)1 故障字典法测试模拟电路系统故障 (13)1.1 实验目的 (13)1.2 实验原理 (13)1.3 实验设备 (14)1.4 实验内容 (14)1.5 实验结果分析 (17)1.6 思考题 (18)第三部分：总结、实验心得 (20)第一部分：数字电路系统故障诊断与可靠性设计1 伪穷举法数字逻辑电路故障诊断1.1 实验目的1) 理解穷举法和伪穷举法在测试组合逻辑电路故障中各自的优缺点。
2) 掌握用伪穷举法测试查找组合逻辑电路故障的方法。
1.2 实验原理一个具有n 个原始输入端的组合电路实现逻辑功能)(X F ，而原设计的逻辑功能为)(*X F ，如果对于任意设计n 维矢量i X 有)()(*i i X F X F =那么认为所设计或使用的电路是正确的，或者说是无故障的。
显然，为了全面校核该组合电路，应把所有可能的i X 都作为输入矢量，然后观察其输出（响应）是否与原设计相符，以鉴别其是否有故障，这种做法叫穷举法。
穷举法可以检测电路中所有可能的故障，但由于其测试的工作量太大，因此在实际应用上，尤其是对大型电路的测试存在困难，甚至是不现实的。
电子科学Ⅵ裂器■I l i浅议数字电路故障的特点及诊断技术徐琼琼余稀(景德镇陶瓷学院江西景德镇333000)【摘要】数字电路是当前常用的一种电路形式，数字电路的诞生和发展极大地推动了电路技术的进步，同时也提高了器械的制造和使用质量。
数字电路由于其制作精细，一旦发生故障将会对整个器械的使用带来消极的影响．在此背景下简要地讨论数字电路故障的特点及诊断技术．【美键词】数字电路故障诊断中图分类号I TN7文献标识码：A文章编号{1671--7597(2008)0510008--01一、量字电路豆其故■特点数字信号是指在时间上和数值上都是离散的信号．数字电路就是用来变换和处理这种离散信号的电路。
数字电路是采用具有两个状态的元器件来表示信息，其基本电路单元很简单，电路中每个元器件参数值有较大的分散性。
数字电路除三态门以外．输出不是高电平就是低电平，不允许出现不高不低的电平．因此，一般来说。
应能够区分高电平和低电平两种状态．数字电路按逻辑功能的不同可分为组合逻辑电路和时序逻辑电路两大类。
组合逻辑电路由各种门电路组成，输入和输出之间没有反馈连线。
在任何时刻组合逻辑电路的输出，只取决于该时刻各个输入的信号，与电路原来的输出状态无关，也即电路无记忆功能．时序逻辑电路的状态是靠有存贮功能的触发器所组成的电路来记忆和表达的．存贮电路的输出状态必须反馈到输入端，与输入端一起共同作用决定时序电路的输出。
数字电路故障诊断的主要内容包括待诊断电路的描述，确定待检测的故障和电路的初始信息：产生电路的定位测试集(测试码或测试序列)，进行故障模拟，判定定位测试集是否达到预定的故障诊断要求。
建立故障测试程序。
在这些步骤中，又以定位测试集的产生最为重要。
在故障诊断时，只要按顺序地向电路施加测试序列，并逐次测量电路的响应，检索故障字典，就可达到故障检测和定位的目的。
数字电路测试的对象是非常复杂的．其复杂性表现在；待测电路的输入与输出变量可能多达数十个甚至上百个；电路的响应不仅是组合的而且在大多数情况下是时序的；构成集成电路的门及记忆元件都封装在芯片内部．它们的物理缺陷是多种多样的，不可能直接测量它们的逻辑电平、观察它们的输入输出波形．这与模拟集成电路一样，无法进入数字I c内部电路进行检查，只能通过芯片的外部进行测量．因此，必须寻求一些可以信赖的．简单可行的测试方法，检测电路或芯片内部的故障。
数字电路的故障诊断与排除摘要：本文认真对数字电路故障的分类进行了深入分析、研究与探讨，并结合实际提出了数字电路故障检测与诊断的定位，提出了数字电路常见故障的排除方法。
关键词：数字电路；故障；诊断；排除中图分类号：tn791 文献标识码：a 文章编号：1674-7712 （2013）08-0000-02电路故障是电路的异常工作状态。
因为所有的电子元器件都有一个可靠性及工作寿命问题，故出现故障的情况是难免的。
因此，每一个电子技术人员应掌握一定的故障分析诊断、查找定位及排除的方法。
在进行数字电路故障诊断之前，应该做好两方面的准备工作。
首先是知识的准备，必须对数字电路的常用电路类型及相应的工作原理有充分的了解，对其常用的元器件的工作原理及外观、性能等要熟悉，并要掌握数字电路故障诊断的方法和步骤；其次是工具的准备，各种常用的工具和仪器仪表如万用表、逻辑表、示波器、电烙铁、吸锡器等，并掌握其性能及使用方法。
一、数字电路故障分类数字电路的故障因其产生原因不同，可以分成若干类。
（一）由元器件引起的故障电路中的电阻、电容、电感、晶体管、集成电路等元器件由于质量问题或使用时间过长而导致性能下降甚至损坏变质，电容、变压器的绝缘层击穿等问题最终都将导致该故障元器件失效。
这一类故障原因常使电路出现如振荡电路无输出信号、数字逻辑电路有输入信号却没有输出信号的故障现象。
（二）因接触不良而引起的故障电路中的各种接插件接触不牢靠，焊接点的虚焊，开关、电位器接触不良，空气中的有害成分造成的印制电路板或连接线的氧化、腐蚀以及外力冲击造成的机械性损坏等都有可能引起接触不良故障。
这类故障现象大多是电路完全不工作或间歇性地停止工作。
（三）人为原因引起的故障。
在安装的过程中，元器件的错焊、漏焊，元器件的错误选择，连接线的错接、漏接、多接。
在调试的过程中，由于粗心引起的短路或碰撞造成的损坏等，都是由于操作者自身的原因引起的人为故障。
此类故障的表现形式往往多种多样，上面提到的各种故障现象都有可能表现出来。
（四）各种干扰引起的故障。
数字电路在使用过程中往往会受到一些外界因素的于扰，从而造成电路工作的不稳定。
这一类的干扰原因多是以下几类：（1）直流电源质量较差。
数字电路使用的直流电源一般都是由交流电经整流、滤波、稳压得到的。
若滤波效果不佳则会在直流成分上叠加上一定的纹波电压，这种纹波电压经某种途径窜入信号电路就会形成交流干扰。
（2）感应和耦合产生干扰。
电路连线及其中的电阻、电容等元件之间均存在一定的分布电感和分布电容，这些分布元件的存在使得电路很容易受到外界的放电设备、高频设备等的干扰，导致电路产生寄生振荡，在无输入信号时使组合电路产生一些杂乱输出或使时序电路发生一些错误的状态变化。
（3）电路设计不当产生的干扰。
电路设计不当如接地点的阻抗过大、位置不合理等原因均会导致干扰。
由各种干扰引起的故障主要表现为输出不稳定或逻辑关系不正确、输出数码显示错误或不显示等。
产生故障的原因很多，上述所列的只是一些常见现象。
故障发生的情况也很复杂，有的是一种原因引起的简单故障，有的是多种原因相互影响而引起的复合故障。
这就需要在掌握一定的故障检测与定位方法的基础上逐步提高排除故障的能力。
二、数字电路常见故障现象比较常见的故障现象主要有以下几种：（1）振荡电路无输出信号。
（2）有输入信号却没有输出信号。
（3）电路完全不工作或间歇性地停止工作。
（4）虽然有输出信号，但逻辑关系混乱。
（5）输出不稳定或逻辑关系不正确。
（6）输出数码显示错误或不显示等。
三、数字电路常见故障的检测与定位数字电路故障的检测与定位指的是：当电路发生故障时，根据故障现象，通过检查、测量与分析查找故障的原因并确定故障的部位，找到发生故障的元器件的过程。
一般比较简单的电路，其故障原因往往也比较简单，故障的检测与定位较容易；而较为复杂的电路，其故障往往也较复杂，故障原因的检测与定位相对也就要困难一些。
故障的检测与定位是排除故障必需的步骤，必须掌握一定的方法。
故障检测与定位的方法很多，实际应用中应根据具体的故障现象、电路的复杂程度、可使用的仪器设备等情况综合考虑使用，并根据电路的原理及实际的经验进行综合判断。
这是一项需要积累一定经验才能较好地完成的工作。
下面讨论常用的电路故障检测与定位的方法。
（一）直接观察法。
所谓直接观察法是指不借助任何的仪器设备，直接观察待查电路的表面来发现问题、寻找故障的方法，一般为静态观察和通电检查两种。
其中的静态观察包括：（1）首先观察电路板及元器件表面是否有烧焦的印迹，连线及元器件是否有脱落、断裂等现象发生。
（2）观察仪器使用情况。
仪器类型选择是否合适，功能、量程的选用有无差错，共地连接的处理是否妥善等。
首先排除外部故障，再进行电路本身的观察。
（3）观察电路供电情况。
电源的电压值和极性是否符合要求，电源是否确实接人了电路等。
（4）观察元器件安装情况。
电解电容的极性、二极管和三极管的引线端子、集成电路的引线端子有无错接、漏接、互碰等情况，安装位置是否合理，对干扰源有无屏蔽措施等。
（5）观察布线情况：输入和输出线、强电和弱电线、交流和直流线等是否违反布线原则。
静态观察后可进行通电检查。
接通电源后，观察元器件有无发烫、冒烟等情况，变压器有无焦味或发热及异常声响。
直接观察法适用于对故障进行初步检查，可以发现一些较明显的故障。
（二）参数测试法。
参数测试法是借助于仪器来发现问题、寻找故障部位的方法。
这种方法可分为断电测试法和带电测试法两种。
断电测试法是在电路断电条件下，利用万用表欧姆挡测量电路或元器件电阻值，借以判断故障的方法，如检查电路中连线、焊点及熔丝等是否断路，测试电阻值、电容器漏电、电感器哟通断，检查半导体器件的好坏等。
测试时，为了避免相关支路的影响，被测元器件的一端必须与电路断开。
同时，为了保护元器件，一般不使用高阻挡和低阻挡，以防止高电压或大电流损坏电路中半导体器件的pn 结。
带电测试法是在电路带电条件下，借助于仪器测量电路中各点静态电压值或电压波形、支路电流等，进行理论分析，寻找故障所在部位的方法，如检查晶体管静态工作点是否正常，集成器件的静态参数是否符合要求，数字电路的逻辑关系是否正确等。
（三）信号注入法。
信号注入法是根据需要在电路输入端加入一个符合要求的信号，按照信号的流程从前级到后级，用示波器或电压表等仪器逐级检查信号在电路内各部分之间传输的情况，分析电路的功能是否正常，从而判断故障所在部位的方法。
检测时也可以从输出级向输入级倒推进行，信号从最后一级电路的输入端加入，观察输出端是否正常，然后逐级将信号加入前面一级电路输入端，继续进行检查。
注意，只有在电路静态工作点处于正常的条件下，才能使用这种方法。
（四）分割测试法。
对于有故障的复杂电路，为了减少测试的工作量，可将电路分成几部分，先找出有故障的部分，然后对有故障的部分再进行对分检测，一直到找到故障点为止。
（五）断开反馈线检查法。
对于一些有反馈的环形电路，如振荡器、稳压器等电路，它们各级的工作情况互相有牵连，这时可以采用分割环路的方法，将反馈环去掉，然后逐级检查，可以更快地查出故障部位，对自激振荡现象也可以用这种方法检查。
（六）对比法。
怀疑某一电路存在问题时，可找一个相同的正常电路进行比对，将两者状态、参数进行逐项对比，很快就可以找到电路中不正常的参数，进而分析出故障原因并查找到故障点。
（七）替换法。
有时故障比较隐蔽，不能很快找到，需做进一步的检查，这时可用已调试好的单元电路或组件代替有疑问的单元电路，以此来判断故障是否在此单元电路。
当确定有问题的单元电路时，还可以在该单元电路中采用局部替代法，用确认良好的元器件将怀疑有问题的元器件替换下来。
逐步缩小故障的嫌疑范围，最终找到故障点。
四、数字电路常见故障的排除方法数字电路的故障类型较多，产生的原因也各不相同，因此排除的方法也不一样。
（1）对由元器件引起的故障，当确认了故障元器件之后，只需将故障元器件用新的元器件代替即可。
（2）因接触不良而引起的故障，当找到了故障点之后，重新进行焊接安装或更换接触不好的开关或接插件即可排除故障。
（3）人为原因引起的故障，由于其故障原因缺乏规律性，查找故障点相对困难些。
但其出现的对象较有规律性，一般是在新手安装、调试或维修的电路上出现，且是在安装、调试或维修之后就没有正常工作过。
当出现这样的现象时就可以初步判定是人为原因引起的故障。
此类故障一般使用直接观察法就可以找到故障原因，但需要特别的仔细，需对照电路图耐心地逐个检查元器件连接线、接插件等，直到找到故障原因，及时处理。
（4）对各种干扰引起的故障，要分清原因，根据不同的干扰源，采用不同的对策。
1）直流电源质量不佳产生的干扰，可采用纹波电压小的稳压电源供电或引入滤波电路。
2）感应和耦合产生的干扰，针对感应或耦合产生的原因，可分别采用屏蔽、改变布局关系、改变走线方法、合理选择接地点或增加补偿网络等方法排除。
3）电路设计不当产生的干扰，对此类故障需进行认真的研究和实验来验证，如确认是电路设计不当产生的干扰，就应该修改电路设计，将干扰排除。
参考文献：[1]马宇飞，罗永芳.数字电路故障诊断及维修方法研究[j].科技资讯，2010，9.[2]谢涛，何怡刚，侯玉宝.模拟数字电路故障诊断新方法[j].半导体技术，2007，7.[3]黎飞，周继承，肖庆中.一种数字电路的桥接故障诊断方法[j].科学技术与工程，2007，14.[4]苏玮.数字电路故障诊断系统接口技术的实现[j].微计算机信息，2007，25.。
