装配式叠合梁如何安装

新型装配式叠合梁板施工工法新型装配式叠合梁板施工工法一、前言在建筑领域的施工工法中，装配式建筑正逐渐成为一种主流趋势。

装配式施工方式具有时间短、质量高、环境友好等优势，能够满足当代工程项目追求高效、快捷和可持续发展的要求。

本文将介绍一种新型装配式施工工法——装配式叠合梁板施工工法。

二、工法特点装配式叠合梁板施工工法是一种将梁板组装成整体的工法。

其特点如下：1. 施工速度快：梁板预先制作，到达现场后只需组装即可，加快了施工速度。

2. 质量可控：在工厂内进行精确的加工，减少了现场施工中的误差，确保了施工质量。

3. 环保节能：采用装配式施工方式，减少了现场施工产生的噪音、污染和能耗，符合环保要求。

4. 考虑施工安全：工程梁板在工厂内制作完成后进行运输，减少了在高空或繁忙地段的作业，提高了施工安全。

三、适应范围装配式叠合梁板施工工法适用于一些要求大跨度、高负荷承载和简化施工工序的工程，如大型商业综合体、工业厂房和机场航站楼等。

四、工艺原理装配式叠合梁板施工工法主要通过将现场制作的梁板与预制的梁板组合，在现场将其连成整体，形成结构强度稳定的梁板系统。

此工法采取以下技术措施：1. 现场浇筑梁基础：为保证梁板的整体性能，首先需要对梁基础进行现场浇筑，以提供支撑和连接。

2. 预制梁板制作：在工厂内预制梁板，进行加固处理和质量检验，确保梁板的稳定性和性能。

3. 梁板组装与连接：将预制好的梁板运输到现场，根据设计要求进行组装、连接和钢筋焊接等工序。

4. 预埋构件安装：在梁板中预留预埋构件的孔洞，以便后续安装设备或进行吊装作业。

五、施工工艺1. 梁基础浇筑：进行梁基础的现场浇筑，确保其平整度和强度。

2. 预制梁板制作：在工厂内进行梁板的预制和加固处理，保证梁板的稳定性和质量。

3. 梁板组装与连接：将预制好的梁板运输到现场，按照设计要求进行组装、连接和钢筋焊接等工序。

4. 预埋构件安装：在梁板中预留预埋构件的孔洞，以便后续安装设备和吊装作业。

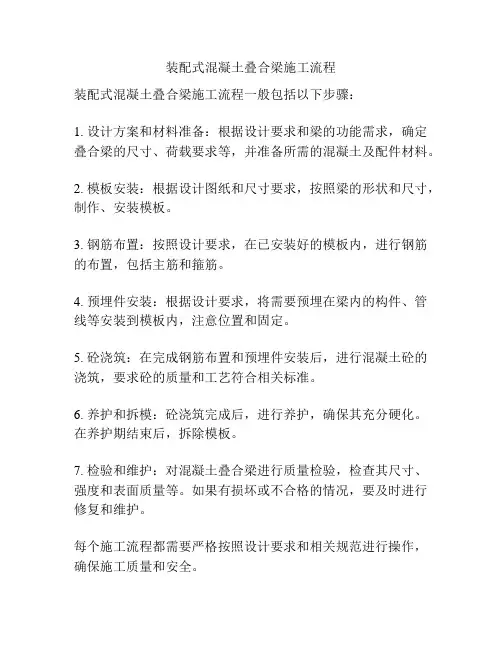

装配式混凝土叠合梁施工流程
装配式混凝土叠合梁施工流程一般包括以下步骤：
1. 设计方案和材料准备：根据设计要求和梁的功能需求，确定叠合梁的尺寸、荷载要求等，并准备所需的混凝土及配件材料。

2. 模板安装：根据设计图纸和尺寸要求，按照梁的形状和尺寸，制作、安装模板。

3. 钢筋布置：按照设计要求，在已安装好的模板内，进行钢筋的布置，包括主筋和箍筋。

4. 预埋件安装：根据设计要求，将需要预埋在梁内的构件、管线等安装到模板内，注意位置和固定。

5. 砼浇筑：在完成钢筋布置和预埋件安装后，进行混凝土砼的浇筑，要求砼的质量和工艺符合相关标准。

6. 养护和拆模：砼浇筑完成后，进行养护，确保其充分硬化。

在养护期结束后，拆除模板。

7. 检验和维护：对混凝土叠合梁进行质量检验，检查其尺寸、强度和表面质量等。

如果有损坏或不合格的情况，要及时进行修复和维护。

每个施工流程都需要严格按照设计要求和相关规范进行操作，确保施工质量和安全。

装配式框架结构建筑叠合梁施工工法一、前言装配式框架结构建筑叠合梁施工工法是一种先进的施工方法，它通过预制构件的装配和梁的叠合，实现了建筑结构的快速组装和高质量施工。

本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施和经济技术分析进行详细介绍，并结合工程实例，旨在提供指导意义和实用参考。

二、工法特点装配式框架结构建筑叠合梁施工工法具有以下几个特点：1. 高效快速：通过预制构件的装配和梁的叠合，减少了现场施工时间，大大提高了施工效率。

2. 质量可控：预制构件制作过程在工厂环境中进行，可以严格控制质量，并减少施工中的质量风险。

3. 节约成本：通过工程模块化设计和装配，减少了材料损耗和人力成本，降低了施工成本。

4.环保节能：采用现代化的装配式建筑技术，减少了对资源的消耗，达到了节能环保的要求。

三、适应范围装配式框架结构建筑叠合梁施工工法适用于多种建筑形式，特别适用于多层、高层建筑和大跨度建筑。

它可以广泛应用于住宅、商业、工业等领域。

四、工艺原理装配式框架结构建筑叠合梁施工工法的工艺原理基于构件制作和梁的叠合。

首先，根据建筑设计要求，在工厂环境中制作预制构件。

然后，在现场将预制构件进行装配，形成框架结构。

最后，通过梁的叠合，将框架结构固定在一起。

这样，就实现了快速组装和高质量施工的目标。

五、施工工艺装配式框架结构建筑叠合梁施工工法的施工工艺主要包括以下几个阶段：1. 设计阶段：进行结构设计和制作预制构件的参数确定。

2. 预制构件制作：在工厂中制作预制构件，包括墙板、梁板等。

3. 现场准备工作：清理施工现场、设置施工区域、安装施工辅助设备等。

4. 预制构件装配：将预制构件依据设计要求进行装配，形成框架结构。

5.梁的叠合：通过梁的叠合，将框架结构固定在一起。

6. 完工验收：对施工质量进行验收。

六、劳动组织装配式框架结构建筑叠合梁施工工法的劳动组织需要合理安排施工人员的工作和配合，确保施工按照设计要求进行，保证施工进度和质量。

叠合板安装及支顶施工方案一、编制依据1、《建筑施工模板安全技术规范》2、《装配整体式混凝土结构技术规程》3、预制混凝土构件制作与验收规程》4、《装配式混凝土结构技术规程》二、工程概况叠合板每层18块，预制构件最重板约2、8t，每栋总计432块；楼梯踏步板两种规格尺寸，总计5、4t；叠合板的预制层厚度为60mm，现浇层厚度为80mm，局部120mm。

叠合板及梁混凝土设计强度均为C30。

叠合板施工工艺流程三、施工准备1、材料进场及检验：预制板进场材料是否有翘曲、缺棱掉角现象，叠合板已经达到混凝土设计强度的100%，项目部与监理工程师一同验收，发现不合格品直接退场。

2、进场的楼板分别编号，并注明楼板所在工程的位置。

3、现场堆放：放现浇板的场地平整，做混凝土硬化处理。

、叠合板卸车前在地面上放置方木、起隔离作用，叠合板堆放不许超过七个高。

4、内墙施工双排落地脚手架、外墙的预制挂架安装牢固可靠。

预制板安装1、线位控制：安装前先弹好叠合板水平及标高控制线，注意核对水暖、消防预留洞的位置，沿着管、洞中心做十字交叉线，在预制板的边缘和安装墙梁的上端都做好标识。

2、在混凝土墙上打好标高控制线（结构+500mm水平线），给定预制板楼板底部的标高。

3、叠合板支架：⑴外墙安装完成期节点处的混凝土和内墙钢筋混凝土全部完成后，安装叠合板下部支顶，支撑采用固定工具式脚手架（如图）。

支顶独立设计不与现浇墙体连接。

支顶上部放置可调节油托。

确保能够调整。

⑵安装支顶时从构件端部开始向中间进行加固，第一道支撑距端部600，中间支撑不大于2000，中间支撑起拱为1‰---3‰、支撑立杆下部设置截面不小于200X200厚度50mm的实木垫板。

⑶在竖向支撑的上部顶托上木龙骨龙骨顶标高为叠合板下标高。

4、安装位置标高校正：监理项目部核查标高控制线，按照叠合板的安装的标高允许误差为5mm来进行控制，标高高出安装标高的地方要对剪力墙及连梁顶部的模板标高进行切割。

本工程为某城市快速路跨河桥梁工程，桥梁全长680米，主桥为双塔双索面预应力混凝土悬索桥，主跨400米。

桥面板采用叠合梁结构，分为上层桥面板和下层桥面板，上层桥面板采用预制混凝土板，下层桥面板采用现浇混凝土。

二、施工方案1. 施工准备（1）技术准备：组织技术人员进行技术交底，熟悉施工图纸、规范及工艺要求，确保施工人员掌握施工工艺。

（2）材料准备：准备预制混凝土板、钢筋、水泥、砂石等材料，确保材料质量符合规范要求。

（3）设备准备：准备吊车、泵车、模板、支架、钢筋绑扎机等设备，确保设备运行正常。

2. 施工工艺（1）测量放线：根据设计图纸，进行桥面板安装位置测量放线，确保桥面板安装位置准确。

（2）下层桥面板施工：①预制混凝土板安装：将预制混凝土板运至现场，按照测量放线进行安装，确保板面平整、垂直。

②钢筋绑扎：按照设计要求，对预制混凝土板进行钢筋绑扎，确保钢筋间距、锚固长度符合规范要求。

③混凝土浇筑：使用泵车将混凝土泵送至下层桥面板，分层浇筑，振捣密实。

（3）上层桥面板施工：①模板安装：根据下层桥面板施工情况，安装上层桥面板模板，确保模板平整、牢固。

②钢筋绑扎：按照设计要求，对上层桥面板进行钢筋绑扎，确保钢筋间距、锚固长度符合规范要求。

③混凝土浇筑：使用泵车将混凝土泵送至上层桥面板，分层浇筑，振捣密实。

3. 施工注意事项（1）严格控制预制混凝土板质量，确保板面平整、垂直。

（2）钢筋绑扎要牢固，防止钢筋移位、变形。

（3）混凝土浇筑要均匀、密实，防止出现蜂窝、麻面等缺陷。

（4）注意施工安全，确保施工人员生命财产安全。

三、质量控制1. 材料质量控制：严格按照规范要求，对原材料进行检验，确保材料质量符合设计要求。

2. 施工过程控制：加强对施工过程的质量检查，发现问题及时整改。

3. 成品保护：对已完成施工的桥面板进行成品保护，防止出现损坏。

四、进度安排根据工程实际情况，制定详细的施工进度计划，确保工程按期完成。

五、安全措施1. 加强施工人员安全教育培训，提高安全意识。

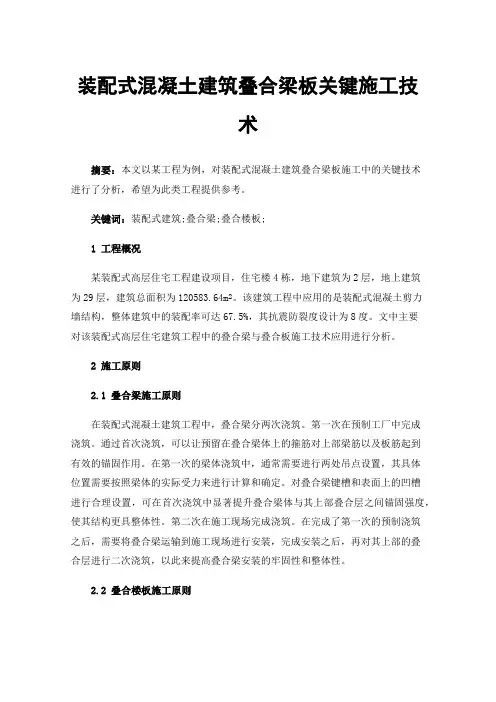

装配式混凝土建筑叠合梁板关键施工技术摘要：本文以某工程为例，对装配式混凝土建筑叠合梁板施工中的关键技术进行了分析，希望为此类工程提供参考。

关键词：装配式建筑;叠合梁;叠合楼板;1 工程概况某装配式高层住宅工程建设项目，住宅楼4栋，地下建筑为2层，地上建筑为29层，建筑总面积为120583.64m2。

该建筑工程中应用的是装配式混凝土剪力墙结构，整体建筑中的装配率可达67.5%，其抗震防裂度设计为8度。

文中主要对该装配式高层住宅建筑工程中的叠合梁与叠合板施工技术应用进行分析。

2 施工原则2.1 叠合梁施工原则在装配式混凝土建筑工程中，叠合梁分两次浇筑。

第一次在预制工厂中完成浇筑。

通过首次浇筑，可以让预留在叠合梁体上的箍筋对上部梁筋以及板筋起到有效的锚固作用。

在第一次的梁体浇筑中，通常需要进行两处吊点设置，其具体位置需要按照梁体的实际受力来进行计算和确定。

对叠合梁键槽和表面上的凹槽进行合理设置，可在首次浇筑中显著提升叠合梁体与其上部叠合层之间锚固强度，使其结构更具整体性。

第二次在施工现场完成浇筑。

在完成了第一次的预制浇筑之后，需要将叠合梁运输到施工现场进行安装，完成安装之后，再对其上部的叠合层进行二次浇筑，以此来提高叠合梁安装的牢固性和整体性。

2.2 叠合楼板施工原则装配式混凝土建筑中的叠合楼板主要组成部分包括预制薄板和上部的现浇筑部分，其中，预制薄板厚度通常超过60mm，且和上部的现浇筑混凝土之间固结为一个整体。

薄板的主筋就是叠合楼板主筋，薄板上部的现浇筑部分需进行构造钢筋和负弯矩钢筋设置。

施工过程中，薄板需要在工厂完成预制加工，其混凝土强度等级应在C30以上，完成预制后，再运输到施工现场进行安装。

在薄板安装就位之后，需要依次进行管线安装和上排钢筋铺设，之后便可进行上部的混凝土浇筑。

3 叠合梁板施工技术3.1 叠合梁板的运输与存放在进行装配式混凝土建筑中的叠合梁以及叠合板施工中，叠合梁板的运输及存放是施工中的一个关键控制环节，只有确保叠合梁板的运输及其存放效果，才能有序地进行后续施工，并有效避免因叠合梁板损坏对施工效率的影响和工程成本的增加。

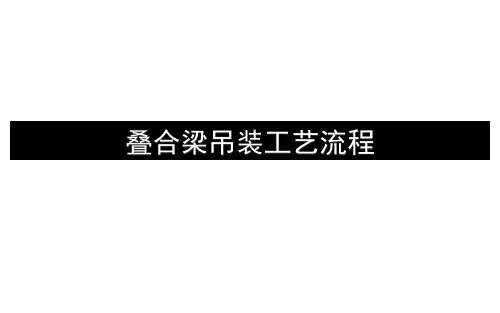

叠合梁吊装施工工艺流程一、施工前准备。

咱得先把场地给收拾好。

这就好比是要请客吃饭，得先把家里打扫干净一样。

要把吊装区域的杂物都清走，确保场地平坦又宽敞，这样咱的大吊车才能开得进来，也能有足够的空间操作。

还有材料的事儿，叠合梁的质量得好好检查。

看看有没有裂缝啊，尺寸是不是准确啊。

要是有问题，就像穿了不合脚的鞋子，后面肯定麻烦不断。

而且各种吊装的工具，像吊钩、钢丝绳这些，都得检查有没有损坏，可不能在吊装的时候掉链子。

人员方面也不能马虎。

操作人员得是有经验的老师傅，就像玩游戏要有高手带一样。

而且大家都得清楚自己的任务，要进行安全交底，告诉大家哪些地方要小心，可不能瞎干。

二、叠合梁的起吊。

开始起吊的时候，那可就像是要把一个沉睡的巨人唤醒。

吊车的位置要选好，要确保它能稳稳地把叠合梁吊起来。

起吊的速度得慢慢的，不能太急，就像对待一个易碎的宝贝一样。

这时候，周围的人都得盯着，眼睛都不敢眨一下，生怕出点什么意外。

叠合梁在起吊的过程中，得保持平衡。

要是一边高一边低，那就像一个人走路一瘸一拐的，肯定不行。

所以要通过吊车的操作来调整，让叠合梁平平稳稳地离开地面。

三、叠合梁的吊运。

吊运的路线得提前规划好。

就像我们出门旅游要规划路线一样。

要避开一些障碍物，不能乱走。

而且在吊运的过程中，要时刻关注叠合梁的状态，看它有没有晃动得太厉害。

要是晃得太猛，就像坐过山车一样，那可危险了。

吊车司机这个时候就得像个超级英雄一样，稳稳地操控着吊车。

他的技术好不好直接关系到整个吊运过程的安全。

周围的指挥人员也要给力，通过手势或者对讲机和司机保持良好的沟通，就像在演一场无声的默契大戏。

四、叠合梁的就位。

快到指定位置的时候，大家都开始紧张起来了。

就像长跑比赛快到终点一样。

叠合梁要慢慢地下降，要和下面的支撑结构对准。

这个过程得小心翼翼的，稍微有点偏差就可能装不上去。

一旦叠合梁快要接触到支撑结构了，就得更加谨慎。

要一点一点地调整位置，确保它能准确无误地落在该落的地方。

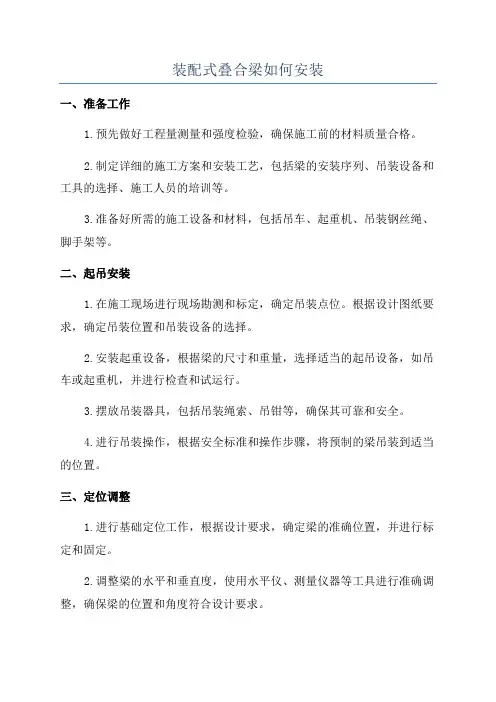

装配式叠合梁如何安装一、准备工作1.预先做好工程量测量和强度检验，确保施工前的材料质量合格。

2.制定详细的施工方案和安装工艺，包括梁的安装序列、吊装设备和工具的选择、施工人员的培训等。

3.准备好所需的施工设备和材料，包括吊车、起重机、吊装钢丝绳、脚手架等。

二、起吊安装1.在施工现场进行现场勘测和标定，确定吊装点位。

根据设计图纸要求，确定吊装位置和吊装设备的选择。

2.安装起重设备，根据梁的尺寸和重量，选择适当的起吊设备，如吊车或起重机，并进行检查和试运行。

3.摆放吊装器具，包括吊装绳索、吊钳等，确保其可靠和安全。

4.进行吊装操作，根据安全标准和操作步骤，将预制的梁吊装到适当的位置。

三、定位调整1.进行基础定位工作，根据设计要求，确定梁的准确位置，并进行标定和固定。

2.调整梁的水平和垂直度，使用水平仪、测量仪器等工具进行准确调整，确保梁的位置和角度符合设计要求。

四、梁体连接1.进行梁体连接，将梁与墙体、柱子等相连接的部位进行固定。

2.使用专用的连接件，如角码、螺栓等，将梁与承重结构进行连接。

3.检查连接点的稳定性和强度，确保梁的连接牢固可靠。

五、加固施工1.进行加固施工，根据设计要求，对装配式叠合梁进行加固处理。

包括设置梁的防震装置，加固梁体的侧向支撑等。

2.对梁的加固构件进行安装，如加固板、钢筋网等，确保梁的整体强度和稳定性。

六、收尾工作1.进行梁的清理工作，清理梁体表面和连接点的杂物和污渍，保持梁的整洁和平整。

2.进行工程验收和质量检查，确认装配式叠合梁的安装质量合格，并进行书面记录和报告。

3.编制安装施工终了图纸，并进行存档。

装配式叠合梁的安装过程需要严格按照设计要求和施工工艺进行，保证施工的质量和安全。

同时，施工人员应具备相关的技术和经验，了解梁的吊装操作要点和安全操作规范。

此外，注意施工现场的环境和秩序，确保施工的顺利进行。

1.工艺流程2.安装准备⑴、根据施工图纸，检查叠合板构件类型，确定安装位置，并对叠合板吊装顺序进行编号。

⑵、施工现场将对吊装叠合板时外伸钢筋有影响的暗柱箍筋、水平梯子筋、水平定位筋及梁上铁全部取出，待叠合板吊装就位后再恢复原状。

3.测量放线⑴、按照叠合板独立支撑体系布置图在楼板上放出独立支撑点位图；⑵、按照装配式结构深化图纸在墙体上弹出叠合板边线和叠合板中心线，并在剪力墙面上弹出+1米水平线、墙顶弹出板安放位置线，并做出明显标志，以控制叠合板安装标高和平面位置，同时对控制线进行复核。

4.支撑体系支设⑴、叠合板下支撑系统由铝合金工字梁，托座、独立钢支柱和稳定三脚架组成。

⑵、独立钢支撑、工字梁、托架分别按照平面布置方案放置，调到设计标高后拉小白线并用水平尺配合调平。

放置主龙骨，工字梁采用可调节木梁U型托座进行安装就位。

⑶、根据叠合楼板规格，板下设置相应个数的支承点，间距以支撑体系布置图为准。

安装楼板前调整支撑标高至设计标高。

5.叠合板板缝模板支设⑴、叠合板之间设有后浇带形式的接缝，宽度一般为300mm；板缝模板采用木胶合板，模板长度不大于1.5m，保证工人搬运、安装方便；⑵、为防止板缝露浆，在模板表面板缝范围内设3mm厚三合板衬板。

⑶、模板支撑体系采用单排碗扣架，用钢管连接成整体。

6.板边角膜支设角膜采用12mm木胶合板，背楞采用50*100mm方木，用14#通丝螺杆对拉固定。

7.叠合板吊装就位⑴、叠合板起吊时，要减小在非预应力方向因自重产生的弯矩，吊装时为便于板就位，采用3m麻绳作牵引绳。

⑵、吊装时吊点位置以深化设计图或进场预制构件标记的吊点位置为准，不得随意改变吊点位置；吊点数量：长、宽均小于4000mm的预制叠合板为4个吊点，吊点位于叠合板四个角部方向；尺寸大于4000mm的叠合板为6-8个吊点，吊点对称分布，确保构件吊装时受力均匀、吊装平稳。

4个吊点位置示意图⑶、起吊时要先试吊，先吊起距地50厘米停止，检查钢丝绳、吊钩的受力情况，使叠合板保持水平，然后吊至作业层上空。
