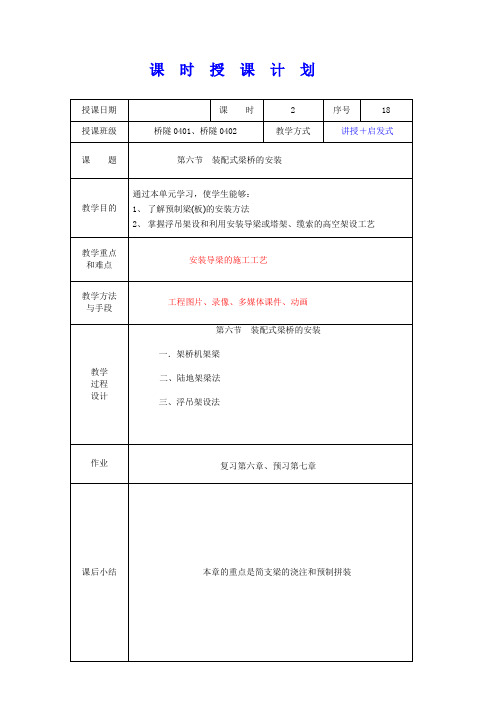

课时授课计划引入：前面主要学习了简支梁的现场浇注，本次课重点讲授简支梁的预制拼装。

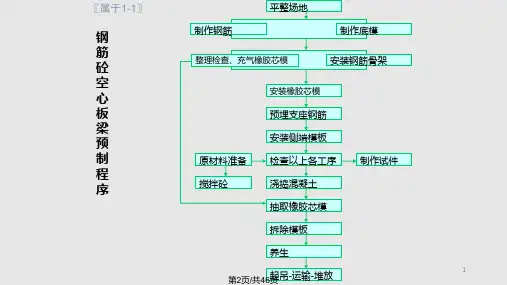

知识目标：通过本单元学习，使学生能够1、了解预制梁(板)的安装方法2、掌握浮吊架设和利用安装导梁或塔架、缆索的高空架设工技能目标：学会预制拼装架桥技术第六节装配式梁桥的安装预制梁(板)的安装是预制装配式混凝土梁桥施工中的关键性工序，应结合施工现场条件、工程规模、桥梁跨径、工期条件、架设安装的机械设备条件等具体情况，从安全可靠、经济简单和加快施工速度等为原则，合理选择架梁的方法。
从架梁的工艺类别来分，有陆地架设、浮吊架设和利用安装导梁或塔架、缆索的高空架设等。
每一类架设工艺中，按起重、吊装等机具的不同，又可分成各种独具特色的架设方法。
一．架桥机架梁公路架桥机早期以联合架桥机、拼装式双梁架桥机为主。
近年来也发展了若干专用架桥机，如DFⅢ型系列架桥机、JQL架桥机等。
另外，上述用于铁路的架桥机稍加改进也可架设公路梁。
以下介绍几种铁路、公路常用架桥机的特点及架梁步骤。
1、闸门式架桥机架梁架设公路的多片简支T形梁，在桥高、水深，尤其是桥较长的情况下，可用闸门式架桥机(或称穿巷式吊机)架梁。
架桥机主要由两根分离布置的安装梁、两根起重横梁和可伸缩的钢支腿三部分组成。
根据穿巷式架桥机安装梁主桁架间净距的大小，可分为窄、宽两种2、联合架桥机架梁(蝴蝶架架梁)架设中、小跨度公路简支梁时，常用联合架桥机架梁此法架设过程中不影响桥下通航、通车，预制梁的纵移、起吊、横移、就位都较方便。
缺点是架设设备用钢量较多，但可周转使用。
（演示动画）联合架桥机架梁顺序如下：(1)在桥头拼装钢导梁，梁顶铺设钢轨，并用绞车纵向拖拉导梁就位；(2)拼装蝴蝶架和门式吊机，用蝴蝶架将两个门式吊机移运至架梁孔的桥墩(台)上；(3)由平车轨道运送预制梁至架梁孔位，将导梁两侧可以安装的预制梁，用两个门式吊机吊起，横移并落梁就位；(4)将导梁所占位置的预制梁临时安放在已架设好的梁上；(5)用绞车纵向拖拉导梁至下一孔后，将临时安放的梁由门式吊机架设就位，完成一孔梁的架设工作，并用电焊将各梁连接起来；·(6)在已架设的梁上铺接钢轨，再用蝴蝶架顺序将两个门式吊机托起并运至前一孔的桥墩上。

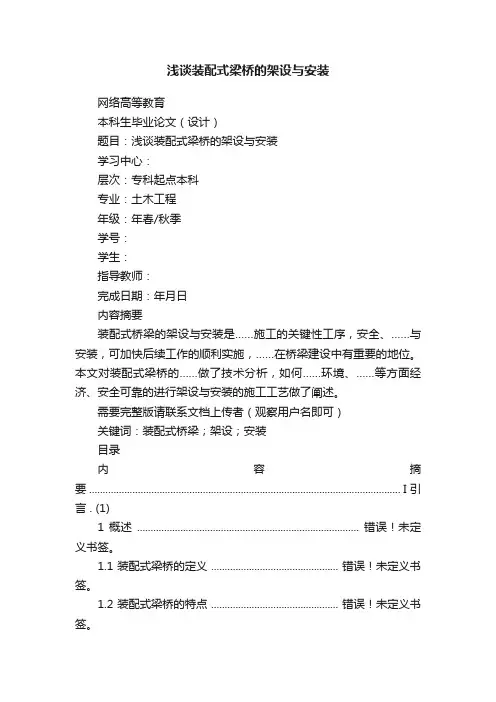

浅谈装配式梁桥的架设与安装网络高等教育本科生毕业论文（设计）题目：浅谈装配式梁桥的架设与安装学习中心：层次：专科起点本科专业：土木工程年级：年春/秋季学号：学生：指导教师：完成日期：年月日内容摘要装配式桥梁的架设与安装是……施工的关键性工序，安全、……与安装，可加快后续工作的顺利实施，……在桥梁建设中有重要的地位。
本文对装配式梁桥的……做了技术分析，如何……环境、……等方面经济、安全可靠的进行架设与安装的施工工艺做了阐述。
需要完整版请联系文档上传者（观察用户名即可）关键词：装配式桥梁；架设；安装目录内容摘要 ................................................................................................................... I 引言 . (1)1 概述 .................................................................................. 错误！未定义书签。
1.1 装配式梁桥的定义 ............................................... 错误！未定义书签。
1.2 装配式梁桥的特点 ............................................... 错误！未定义书签。
1.3 预制构件与构件接头的形式 ............................... 错误！未定义书签。
1.4 预制梁架设与安装的研究意义 ........................... 错误！未定义书签。
2 装配式梁桥架设与安装工艺 .......................................... 错误！未定义书签。
2.1 预制梁的出坑和运输 ........................................... 错误！未定义书签。

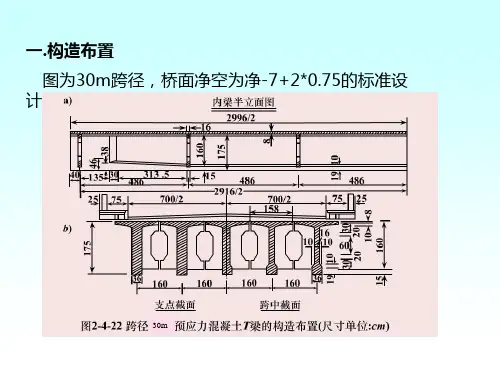

第四章装配式简支梁桥的设计与构造钢筋混凝土或预应力混凝土简支梁桥特点：属于单孔静定结构，受力明确、构造简单、施工方便，中小跨径桥梁中应用最广泛装配式施工方法特点：大量节约模板支架木材，降低劳动强度，缩短工期，显著加快建桥速度第四章装配式简支梁桥的设计与构造Array第一节装配式简支梁桥的构造类型 第二节装配式钢筋混凝土简支梁桥 第三节装配式预应力混凝土简支梁桥第四节组合梁桥装配式简支梁桥构造类型的采用依据：跨径大小、是否施加预应力、运输和施工条件等 构造类型涉及内容：装配式主梁的横截面形式、沿纵截面上的横隔梁布置、块件的划分方式以及块件的连接集整第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式按主梁的截面形式分类Π形梁桥T 形梁桥箱形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型（c）（a)（b）(a)(b)(c)T形梁桥箱形梁桥Π形梁桥第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式Π形梁桥说明：块件之间用穿过腹板的螺栓连接优点：截面形状稳定、横向抗弯刚度大、块件堆放、装卸、安装方便缺点：通常用钢筋网做配筋，难以做成刚度大的钢筋骨架经验结论：跨度较大时Π形梁桥混凝土、钢筋用量较T形梁桥大，构件重，一般用于6-12m的小跨径，目前很少采用第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式T形梁桥说明：主梁之间借助间距4-6m的横隔梁连接优点：制作简单、整体性好、接头方便缺点：截面形状不稳定、运输和安装较为复杂、构件在桥面板的跨中接头对板受力不利经验结论：常用跨径为7.5-20m（钢筋混凝土）、20-40m（预应力），目前在装配式简支梁中应用最广泛。
发展趋势：保证抗剪等条件下，减少梁肋（腹板）厚度，以期减少构件自重装配式简支梁桥的截面形式T 形梁桥第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式箱形梁桥说明：一般情况下受拉区混凝土不参与工作，多余箱梁底板增大自重，全截面受力预应力混凝土梁例外优点：抗扭能力大、横向抗弯刚度大、在预施应力、运输安装阶段单梁稳定性比T梁好、可做成薄壁结构、减少板厚节省钢筋缺点：箱梁薄壁构件预制施工较复杂、单根箱梁的安装质量通常比T梁大第一节装配式简支梁桥的构造类型装配式简支梁桥的截面形式其他说明：装配式梁桥通常借助沿纵向配置的横隔梁的接头和桥面板的接缝练成整体，以使桥上车辆荷载能分配给各主梁共同负担，鉴于横隔梁的抗弯刚度远比桥面板大，横隔梁对荷载分配起主要作用跨度内无横隔梁的装配式简支梁桥的主梁间的横向联系主要由加强桥面板来实现横隔梁高度大时可将其中部挖空，挖空部分边缘做成钝角并配置钢筋第一节装配式简支梁桥的构造类型块件划分方式装配式梁桥块件的划分遵循一般原则重量符合现有运输工具和起吊设备的承载能力 满足受力要求，接头尽量设在内力较小处尽可能少用接头，接头形式要牢固可靠构件便于预制、运输和安装块件形状和尺寸标准化块件划分方式钢筋混凝土和预应力混凝土梁桥常用分块方式纵向竖缝划分纵向水平缝划分 纵横向竖缝划分第一节装配式简支梁桥的构造类型第一节装配式简支梁桥的构造类型块件划分方式纵向竖缝划分简支梁桥中应用最普遍（见上横截面图示）。
