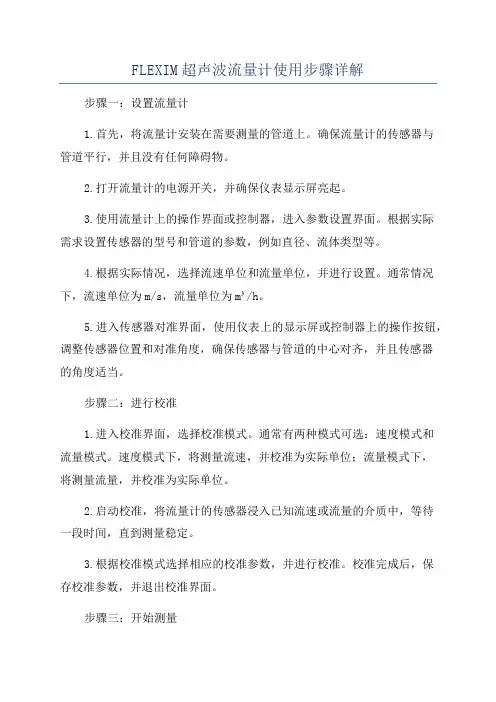

FLEXIM超声波流量计使用步骤详解步骤一：设置流量计1.首先，将流量计安装在需要测量的管道上。
确保流量计的传感器与管道平行，并且没有任何障碍物。
2.打开流量计的电源开关，并确保仪表显示屏亮起。
3.使用流量计上的操作界面或控制器，进入参数设置界面。
根据实际需求设置传感器的型号和管道的参数，例如直径、流体类型等。
4.根据实际情况，选择流速单位和流量单位，并进行设置。
通常情况下，流速单位为m/s，流量单位为m³/h。
5.进入传感器对准界面，使用仪表上的显示屏或控制器上的操作按钮，调整传感器位置和对准角度，确保传感器与管道的中心对齐，并且传感器的角度适当。
步骤二：进行校准1.进入校准界面，选择校准模式。
通常有两种模式可选：速度模式和流量模式。
速度模式下，将测量流速，并校准为实际单位；流量模式下，将测量流量，并校准为实际单位。
2.启动校准，将流量计的传感器浸入已知流速或流量的介质中，等待一段时间，直到测量稳定。
3.根据校准模式选择相应的校准参数，并进行校准。
校准完成后，保存校准参数，并退出校准界面。
步骤三：开始测量1.返回主界面，确认流量计的工作状态正常。
如果有任何异常情况，例如测量值不稳定、传感器异常等，应及时进行排查和处理。
2.将介质流动起来，确保流量计获取到稳定的流动信号。
3.监测仪表上的显示屏或控制器上的参数，包括流速、流量、温度等，并实时记录。
4.结束测量后，关闭流量计的电源开关。
步骤四：数据处理和分析1.将测量到的数据导出到计算机或其他数据处理设备中，进行数据处理和分析。
2.根据实际需求，使用相应的软件工具，对数据进行处理和计算，例如求平均值、峰值等。
3.根据处理后的数据，生成报告或图表，用于相关部门或人员的分析和决策。
总结：使用FLEXIM超声波流量计FLUXUSF601需要依次进行设置、校准、测量和数据处理四个步骤。
正确的使用流程和规范的操作方法，可以保证测量结果的准确性和可靠性。
超声波流量计使用指南超声波流量计是一种广泛应用于工业、商业和家庭环境中的流量测量设备。
它利用超声波技术测量流体在管道中的流速和流量。
本文将介绍超声波流量计的基本原理、安装步骤和使用注意事项，帮助读者正确、高效地使用超声波流量计。
一、超声波流量计的基本原理超声波流量计工作基于多普勒效应和声速差测量原理。
当超声波信号通过流体时，会受到流体流速和流体的声速差的影响。
通过测量超声波信号的频率差异，可以计算出流速和流量。
二、超声波流量计的安装步骤1. 确定安装位置：选择一个管道平直、无气泡和杂质的部位作为安装位置。
避免有漩涡或涡流的位置，以免干扰测量结果。
2. 准备安装工具：确保准备好合适的工具和材料，如螺丝刀、扳手、密封胶等。
3. 清洁管道表面：使用清洁剂和布料清洁管道表面，确保与超声波流量计传感器接触的部分干净无污垢。
4. 安装超声波流量计传感器：将传感器固定在管道上，根据传感器类型选择合适的安装方式（如夹紧式或焊接式）。
5. 连接电缆和电源：根据超声波流量计的规格和要求，连接传感器的电缆和电源。
6. 密封和固定：使用密封胶或安装夹固定超声波流量计传感器，确保传感器与管道之间的连接牢固且密封良好。
7. 完成安装：检查安装是否完整，并确保传感器与管道之间没有间隙或松动。
三、超声波流量计的使用注意事项1. 管道尺寸和材质：在使用超声波流量计之前，确保了解管道的尺寸和材质，以便选择合适的传感器和测量参数。
2. 流体类型和温度：超声波流量计可应用于各种液体和气体，但不同类型的流体可能需要不同配置的传感器。
同时，也要考虑流体的温度对测量结果的影响。
3. 定期校准：定期校准超声波流量计，以确保测量结果的准确性和稳定性。
校准频率根据具体使用情况和要求而定。
4. 杂质和气泡：超声波流量计对杂质和气泡敏感，可能影响测量结果。
确保管道系统清洁，并采取相应措施去除杂质和气泡。
5. 避免振动干扰：超声波流量计的准确性容易受到振动的影响。
超声波流量计使用说明1. 简介超声波流量计是一种非接触式流量测量仪表，利用超声波原理测量流体的流速和流量。
它广泛应用于各个行业，如化工、石油、水处理等领域。
本文档将介绍超声波流量计的基本原理和使用方法。
2. 原理超声波流量计是根据多普勒效应原理工作的。
当超声波信号穿过流体时，会发生频率偏移。
通过测量频率偏移的大小，可以得到流体的流速。
超声波流量计通常由传感器和显示控制器两部分组成。
3. 使用方法3.1 安装传感器在使用超声波流量计之前，需要先安装传感器。
传感器通常安装在流体管道上，需要确保传感器与管道之间没有任何障碍物。
安装传感器时，应注意以下几点：•传感器应与管道垂直安装，以确保测量的准确性。
•传感器与管道之间应有适当的距离，以避免信号衰减。
•传感器的位置应选择在流体流速稳定的区域，避免影响测量结果。
3.2 连接显示控制器将传感器与显示控制器连接。
通常情况下，显示控制器提供了相应的接口和线缆。
按照说明书连接传感器与显示控制器，并确保连接牢固稳定。
3.3 设置参数在连接好传感器和显示控制器之后，需要进行参数设置。
根据实际测量需求，设置超声波流量计的采样频率、工作范围等参数。
不同的流体和管道可能需要不同的参数设置，因此需要根据实际情况进行调整。
3.4 启动测量完成参数设置后，可以启动测量。
显示控制器会实时显示流体的流速和流量。
同时，可以将测量结果通过接口输出，方便进行数据记录和分析。
3.5 定期维护为了保证测量的准确性，需要定期对超声波流量计进行维护。
主要包括清洁传感器表面、检查连接线路是否松动等。
同时，应及时更换损坏的部件，避免影响测量结果。
4. 注意事项4.1 温度影响超声波流量计的测量结果可能会受温度变化的影响。
因此，在使用过程中应注意流体的温度变化。
需根据实际情况对测量结果进行修正，以保证准确性。
4.2 介质要求超声波流量计通常适用于液体介质，如水、油等。
一些特殊介质（如气体、固体颗粒等）可能会影响测量结果。
便携式超声波流量计的使用方法便携式超声波流量计是一种用来测量流体流速的仪器。
它具有便携、易于安装和使用的特点，适用于各种流体介质（如水、油、气体等）的流量测量。
以下是关于便携式超声波流量计的使用方法的详细描述：1. 选择合适的测量位置：测量位置选择是确保准确测量的关键因素。
确保流量计安装在平直的管道段上，并且流体能够顺利通过。
避免在有明显涡流或进出口受阻的区域进行测量。
2. 准备管道表面：在安装流量计之前，应确保管道表面干净、光滑，并且没有杂质或氧化物的存在。
可以使用擦洗剂清洁表面，然后用纯净的水清洗，并使用干净的布擦干。
3. 安装传感器：将传感器安装在管道上，并采用合适的固定装置进行固定。
确保传感器的位置正确无误，且与管道表面保持紧密接触。
4. 连接电缆：将传感器与流量计的电缆连接起来。
确保插头连接牢固，并注意检查电缆是否有损坏或线路接触不良的情况。
5. 设置参数：根据实际测量需求，进入流量计的设置界面，设置相应的参数，如单位（升、立方米、加仑等）、流速范围、波速和波速比等。
6. 校准流量计：在开始正式测量之前，进行流量计的校准是必要的。
可以使用已知流速的标准流量计或参考设备进行校准，确保测量结果的准确性。
7. 开始测量：打开流量计的电源，并确认测量仪器和传感器能够正常工作。
根据实际需求，选择相应的测量模式（如瞬时流量、累积流量等），按下开始按钮开始测量。
8. 监测测量结果：实时监测流量计的测量结果，确保测量数据的准确性和稳定性。
如果测量数据异常或不稳定，需要检查测量条件和设备运行情况，重新排除故障。
9. 数据处理和分析：测量结束后，根据需要导出或记录测量结果。
可以使用计算机软件进行数据处理和分析，生成曲线图、报告等。
10. 维护和保养：定期对便携式超声波流量计进行维护和保养是确保其长期可靠工作的关键。
清洁传感器、检查电缆和连接器是否正常等是常规维护工作。
定期检查流量计的准确性，进行校准和调整，也是必要的。

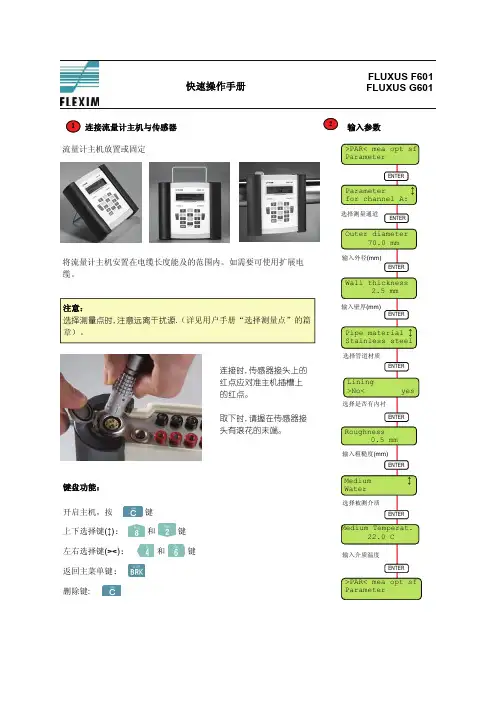

快速操作手册
FLUXUS F601 FLUXUS G601
连接流量计主机与传感器
1 流量计主机放置或固定
将流量计主机安置在电缆长度能及的范围内。
如需要可使用扩展电缆。
注意：
选择测量点时,注意远离干扰源.（详见用户手册“选择测量点”的篇
章）。
连接时,传感器接头上的红点应对准主机插槽上的红点。
取下时,请握在传感器接头有滚花的末端。
键盘功能：
开启主机，按
键
上下选择键(↕): 和
键
左右选择键(><): 和 键
返回主菜单键:
删除键:
2 输入参数
3选择输出
:体积流
”
, YES
,也
:
:
A
A
传感器顶部的印记对准呈现一箭头形
表示安装正确。
4开始测量
FLUXUS F601和G601 快速操作手册
A: Volume Flow
测量并输入调整好的传
感器距离值(mm)。

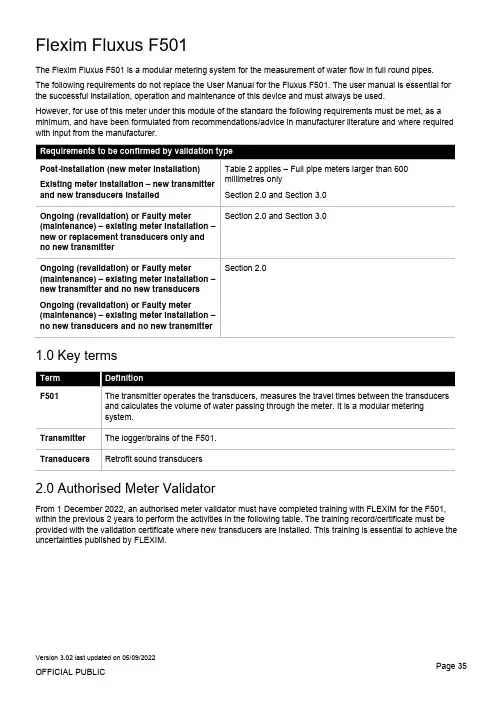

Flexim Fluxus F501The Flexim Fluxus F501 is a modular metering system for the measurement of water flow in full round pipes. The following requirements do not replace the User Manual for the Fluxus F501. The user manual is essential for the successful installation, operation and maintenance of this device and must always be used.However, for use of this meter under this module of the standard the following requirements must be met, as a minimum, and have been formulated from recommendations/advice in manufacturer literature and where required with input from the manufacturer.Post-installation (new meter installation) Existing meter installation – new transmitter and new transducers installed Table 2 applies – Full pipe meters larger than 600 millimetres onlySection 2.0 and Section 3.0Ongoing (revalidation) or Faulty meter(maintenance) – existing meter installation –new or replacement transducers only andno new transmitterSection 2.0 and Section 3.0Ongoing (revalidation) or Faulty meter(maintenance) – existing meter installation –new transmitter and no new transducersOngoing (revalidation) or Faulty meter(maintenance) – existing meter installation –no new transducers and no new transmitterSection 2.01.0 Key termsF501 The transmitter operates the transducers, measures the travel times between the transducers and calculates the volume of water passing through the meter. It is a modular meteringsystem.Transmitter The logger/brains of the F501.Transducers Retrofit sound transducers2.0 Authorised Meter ValidatorFrom 1 December 2022, an authorised meter validator must have completed training with FLEXIM for the F501, within the previous 2 years to perform the activities in the following table. The training record/certificate must be provided with the validation certificate where new transducers are installed. This training is essential to achieve the uncertainties published by FLEXIM.Fit-for-purpose use ✓✓Number of sound paths and arrangement for✓✓transducersUpstream and downstream lengths ✓✓New transducer position, installation, and uncertainty –✓✓transducer spacing length – transducer position onpipe - path angle – diameter, for round pipePower supply ✓✓System calibration ✓✓Configuration – user defined parameters ✓✓Data output ✓✓Maintenance ✓✓3.0 Measurement assurance requirement BThe installation of new transducers must be in accordance with FLEXIM procedures and must be completed by CMI’s trained by FLEXIM.To ensure uncertainty specifications published by FLEXIM are met, the following attributes must be determined according to FLEXIM procedures:•installation•position of transducers on pipe•length between transducers measurement•path angle measurement•diameter measurement.Confirmation that the attributes above have been determined in accordance with FLEXIM procedures, must be provided with the validation certificate. For example, provision of training record/certificate issued by FLEXIM (within the previous 2 years).。
超声波流量计使用说明书一、产品概述超声波流量计是一种通过测量流体中超声波传播速度来确定流量的仪器。
本说明书将详细介绍超声波流量计的使用方法和注意事项。
二、产品参数1. 测量范围：XX至XX（单位）2. 额定压力：XX（单位）3. 额定温度：XX℃4. 精度等级：XX5. 适用介质：XX液体或气体6. 电源要求：XXV AC，50Hz7. 输出信号：模拟信号或数字信号三、安装与接线1. 安装位置：选择一个合适的位置进行安装，确保流速计周围无遮挡物，减少测量误差。
2. 安装方法：根据实际情况选择合适的安装方式，本产品可支持水平、垂直或倾斜安装。
3. 接线步骤：a. 将超声波流量计与电源线连接，确保电源正常供应。
b. 根据需要选择模拟信号输出或数字信号输出，并将对应线缆连接到控制系统或数据采集设备。
四、操作说明1. 打开电源：确保电源供应正常后，打开电源开关，待仪器自检完成后进入工作状态。
2. 参数设置：根据实际需要，在操作界面上进行相应参数配置，包括测量范围、精度等级等。
3. 数据显示：在操作界面上可以实时显示流体的流速、体积流量等相关数据。
4. 报警功能：超声波流量计可设置上下限报警功能，当流速或流量超出设定范围时，会触发报警信号。
5. 数据记录：根据需要，流量计可以将测量数据记录在内部存储器中，或通过通信接口输出给外部设备进行记录和分析。
五、使用注意事项1. 清洁保养：定期对流量计进行清洁保养，避免灰尘或污物对测量精度的影响。
2. 防护措施：避免超声波探头直接暴露在强酸、强碱等腐蚀性介质中，可采取保护套等措施。
3. 避免振动：安装时需防止外部振动对流量计的影响，确保准确测量。
4. 安全操作：操作过程中请勿随意拆卸设备或触碰高压线路，以免发生安全事故。
5. 检定与维修：建议定期对流量计进行检定和维修，确保测量精度和长期稳定性。
六、故障排除在使用过程中，如发现仪器显示异常或无法正常工作，请按以下步骤进行故障排除：1. 检查电源供应是否正常，确保电压稳定。
便携式超声波流量计使用方法
便携式超声波流量计是一种用于测量管道中液体流量的设备。
以下是使用便携式超声波流量计的一般步骤：
1. 安装传感器：将传感器安装在需测量的管道上。
确保传感器与管道的接触平整并紧密。
2. 连接电源：将超声波流量计连接到电源。
确保电源供应稳定并电压符合设备要求。
3. 设置流量计：打开设备并根据需要设置相关参数，如管道直径、管道材质等。
这些参数将影响结果的准确性。
4. 启动测量：根据设备的操作指南，开始测量流量。
通常，你需要选择测量模式（如正向流或反向流）并确定测量时长。
5. 数据记录：在测量完成后，流量计会提供测量数据。
记下相应数据，如流量、速度等。
6. 数据分析：根据需要，可以进一步分析测量数据，如计算平均流量、流量变化等。
7. 关闭设备：测量完成后，关闭设备，断开电源，并将传感器卸下。
请注意，实际的操作步骤可能会因设备型号或制造商而有所不
同。
为了获得准确的结果，请始终参照设备的操作手册以及制造商的建议。

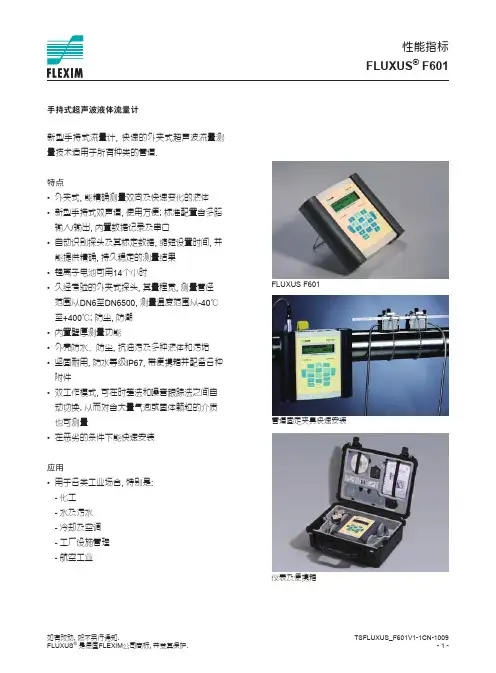

TSFLUXUS_F601V1-1CN-1009- 1 -如有改动, 恕不另行通知.FLUXUS ® 是德国FLEXIM 公司商标, 并受其保护.新型手持式流量计, 快速的外夹式超声波流量测量技术适用于所有种类的管道.特点• 外夹式, 能精确测量双向及快速变化的液体• 新型手持式双声道, 使用方便; 标准配置含多路输入/输出, 内置数据记录及串口• 自动识别探头及其标定数据, 缩短设置时间, 并能提供精确, 持久稳定的测量结果• 锂离子电池可用14个小时• 久经考验的外夹式探头, 其量程宽, 测量管径范围从DN6至DN6500, 测量温度范围从-40℃ 至+400℃; 防尘, 防潮• 内置壁厚测量功能• 外壳防水、防尘, 抗油污及多种液体和污垢• 坚固耐用, 防水等级IP67, 带便携箱并配备各种附件• 双工作模式, 可在时差法和噪音跟踪法之间自动切换, 从而对含大量气泡或固体颗粒的介质也可测量• 在恶劣的条件下能快速安装应用• 用于各类工业场合, 特别是: - 化工- 水及污水- 冷却及空调- 工厂设施管理- 航空工业手持式超声波液体流量计FLUXUS F601管道固定夹具快速安装仪表及便携箱性能指标FLUXUS ®F601TSFLUXUS_F601V1-1CN-1009- -如有改动�, 恕不另行通知.FLUXUS ® 是德国FLEXIM 公司商标, 并受其保护.FLUXUS F601款式手持式测量测量原理时差相关原理, 测量气泡或固体颗粒含量高的介质时可自动切换到噪音跟踪原理流速0.01... 5 m/s重复性0.15% 读数, 视应用而定精度- 体积流量±1% 读数, 视应用而定±0.5% 读数, 经过标定介质所有导声流体 (时差相关原理)主机电源100... 40 V/50...60Hz(主机电源)10.5...15 /V DC(主机上插口)或电池电池锂离子电池, 7. V/4.5 Ah工作时间 (无输出, 输入或背光情况下) > 14 小时功耗< 6 W 通道信号平均0...100 s, 可调测量速率100...1000 Hz响应时间 1 s (单通道), 70 ms 可选材质PA, TPE, AutoTex, 不锈钢防护等级 (根据EN605 9)IP65重量 1.9 kg固定便携管道夹具工作温度-10...+60 ℃显示 x16字符, 点阵, 带背光工作语言英语, 德语, 法语, 荷兰语, 西班牙语测量功能测量量体积流量, 质量流量, 流速, 能量流量累积量体积, 质量, 能量 (可选) 计算功能平均值, 差值, 总和数据记录可记录的参数所有测量量及累积量容量>100,000条测量量FLUXUS ® F601性能指标技术参数TSFLUXUS_F601V1-1CN-1009- -如有改动, 恕不另行通知.FLUXUS ® 是德国FLEXIM 公司商标, 并受其保护.FLUXUS F601通讯接口RS /USB软件软件操作系统(所有Windows TM 版本)FluxData: 下载测量值/记录, 图形显示, 格式转换(例如: Excel TM )FluxKoeff: 生成被测介质参数电缆RS接头RS - USB输出输出与主设备电隔离组数见第4页配件输出适配器 (若输出组数> 4)电流输出范围精度有源输出无源输出0/4... 0 mA0.1%读数±15μA R ext < 200 ΩU ext < 4...16 V, 取决于R ext R ext < 500Ω频率输出范围集电极开路0...10 kHz 4 V/ 4 mA开关量输出光电继电器 作为报警输出 作为脉冲输出 -脉冲值 -脉冲宽度 V/ 100 mA上下限, 流向变化或出错0.01...1000 units 1...1000 ms输入输入与主设备电隔离组数最大4组配件输入适配器 (当输入组数> )温度输入类型连接范围分辨率精度Pt100/Pt10004线-150...+560 ℃0.01 K±0.01%读数±0.0 K电流输入范围精度无源输入无源: - 0...+ 0 mA 0.1%读数±10μA R i =50Ω, P i < 0. W电压输入范围精度内阻0...1 V0.1% 读数±1 mV R i =1 MΩFLUXUS ® F601性能指标F601 标准F601 能量F601 多功能无源电流输出 4开关量输出 温度输入 - 无源电流输入-- 应用 所有液体流量测量含能量计, 可测量BTU 和热量用于复杂测量工作, 如: 泵工作曲线建模配件 - 机箱- 电源, 电线- 电池- 快速管道固定夹具- 串口数据包- 探头固定夹及钢链 (用于M 和Q 探头) - 卷尺- 用户手册, 快速操作指南- 机箱- 电源, 电线- 电池- 快速管道固定夹具- 串口数据包- 探头固定夹及钢链 (用于M 和Q 探头) - 卷尺- 用户手册, 快速操作指南- 机箱- 电源, 电线- 电池- 输出适配器- 输入适配器- 快速管道固定夹具- 串口数据包- 探头固定夹及钢链 (用于M 和Q 探头) - 卷尺- 用户手册, 快速操作指南流量计上端面板 FLUXUS ®F601Technical SpecificationDimensions (in mm)FLUXUS F601Standard Scopes of SupplyF601 StandardF601 EnergyF601Multifunctional422t u p t u o t n e r r u c e v i s s a p 222t u p t u o y r a n i b 22-t u p n i e r u t a r e p m e t 2--t u p n i t n e r r u c e v i s s a p application all flow measurements on liquidsincluding energy calculator for BTU and heat measurementsfor sophisticated measuring tasks, e.g. modeling of pump curves accessories-transport case -power supply, power cable -battery -QuickFix pipe mounting fixture for flowmeter -serial data kit -fastening shoes and chains ( transducer frequency M, Q)-measuring tape -user manual, Quick Start Guide -transport case -power supply, power cable -battery -QuickFix pipe mounting fixture for flowmeter -serial data kit -fastening shoes and chains ( transducer frequency M, Q)-measuring tape -user manual, Quick Start Guide-transport case-power supply, power cable -battery -output adapter -input adapter -QuickFix pipe mounting fixture for flowmeter -serial data kit -fastening shoes and chains ( transducer frequency M, Q)-measuring tape -user manual, Quick Start Guideconnector board at theupper side of the flow-22659213尺寸 (单位: mm)FLUXUS ®F601Technical SpecificationDimensions (in mm)FLUXUS F601Standard Scopes of SupplyF601 StandardF601 EnergyF601Multifunctional 422t u p t u o t n e r r u c e v i s s a p 222t u p t u o y r a n i b 22-t u p n i e r u t a r e p m e t 2--t u p n i t n e r r u c e v i s s a p application all flow measurements on liquids including energy calculator for BTU and heat measurements for sophisticated measuring tasks, e.g. modeling of pump curves accessories -transport case -power supply, power cable -battery -QuickFix pipe mounting fixture for flowmeter -serial data kit -fastening shoes and chains ( transducer frequency M, Q)-measuring tape -user manual, Quick Start Guide -transport case -power supply, power cable -battery -QuickFix pipe mounting fixture for flowmeter -serial data kit -fastening shoes and chains ( transducer frequency M, Q)-measuring tape -user manual, Quick Start Guide -transport case -power supply, power cable -battery -output adapter -input adapter -QuickFix pipe mounting fixture for flowmeter -serial data kit -fastening shoes and chains ( transducer frequency M, Q)-measuring tape -user manual, Quick Start Guide connector board at the upper side of the flow-meter配置FLUXUS ® F601性能指标。
