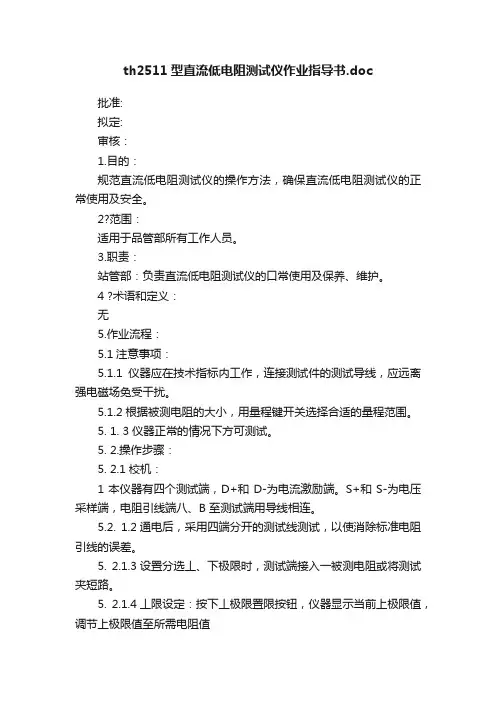

TH2511型直流低电阻测试仪作业指导书

拟 定: 审 核: 批 准:
1.目 的：
规范直流低电阻测试仪的操作方法，确保直流低电阻测试仪的正常使用及安全。
2.范 围：
适用于品管部所有工作人员。
3.职 责：
品管部：负责直流低电阻测试仪的日常使用及保养、维护。
4.术语和定义：
无
5.作业流程：
5.1注意事项：
5.1.1仪器应在技术指标内工作，连接测试件的测试导线，应远离强电磁场免受干扰。
5.2.1.6按下测量按钮，由置限状态返回到测量状态。
5.2.2测试：
5.2.2.1当测量值大于上限时，上超灯（OVER）亮。
5.2.2.2当测量值小于下限时，下超灯（DOWN）亮。
5.2.2.3当测量值大于下限小于上限时，合格灯（PASS）亮。
5.2.2.4当合格灯亮的同时，蜂鸣器响（蜂鸣器可由面板上的开关控制）。
5.2.1.3设置分选上、下极限时，测试端接入一被测电阻或将测试夹短路。
5.2.1.4上限设定：按下上极限置限按钮，仪器显示当前上极限值，调节上极限值至所需电阻值
（本仪器设定值为50mΩ）。
5.2.1.5下限设定：按下下极限置限按钮，仪器显示当前下极限值，调节下极限值至所需电阻值
（本仪器设定值为0mΩ）。
5.1.2根据被测电阻的大小，用量程键开关选择合适的量程范围。
5.1.3仪器正常的情况下方可测试。
5.2.操作步骤：
5.2.1校机：
5.2.1.1本仪器有四个测试端，D+和D-为电流激励端。S+和S-为电压采样端，电阻引线端A、B
至测试端用导线相连。
5.2.1.2通电后，采用四端分开的测试线测试，以ຫໍສະໝຸດ Baidu消除标准电阻引线的误差。
5.3维护和保养：
5.3.1上、下班之前要用毛巾把仪器清理干净。
5.3.2下班前须关闭仪器电源开关，并将仪器电源线插头从插座上拔下，以切断电源。
5.3.3做好当天《量测装置维护检查记录表》的记录。
5.3.4若仪器检验标签中的有效日期快过期时，测试员应提前一个月汇报给实验室主管人，由实验室主管人在报告于部门负责人安排送检校验。
6.相应文件：
6.1《量测装置检验及管理程序》
6.2《实验室管理程序》
6.3《品管部安全作业规范》
7.相应单表：
《量测装置维护检查记录表》
