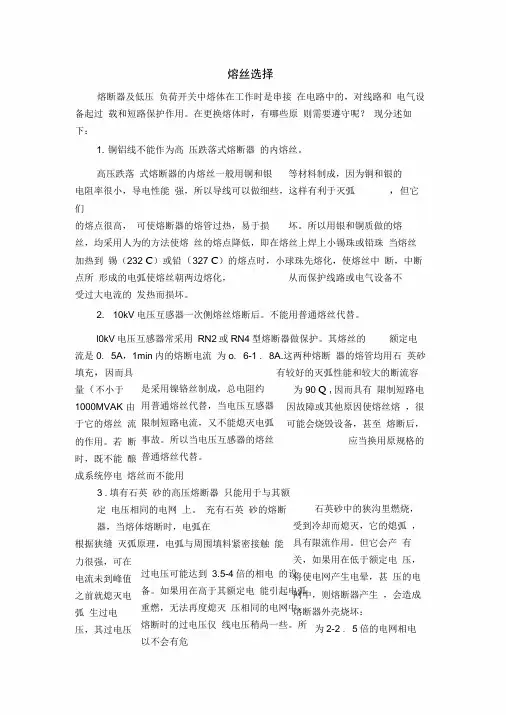

熔丝选择熔断器及低压 负荷开关中熔体在工作时是串接 在电路中的，对线路和 电气设备起过 载和短路保护作用。
在更换熔体时，有哪些原 则需要遵守呢？ 现分述如下：1. 铜铝线不能作为高 压跌落式熔断器 的内熔丝。
高压跌落 式熔断器的内熔丝一般用铜和银 等材料制成，因为铜和银的 电阻率很小，导电性能 强，所以导线可以做细些，这样有利于灭弧，但它们的熔点很高， 可使熔断器的熔管过热，易于损 坏。
所以用银和铜质做的熔 丝，均采用人为的方法使熔 丝的熔点降低，即在熔丝上焊上小锡珠或铅珠 当熔丝加热到 锡（232 C ）或铅（327 C ）的熔点时，小球珠先熔化，使熔丝中 断，中断点所 形成的电弧使熔丝朝两边熔化，从而保护线路或电气设备不 受过大电流的 发热而损坏。
2. 10kV 电压互感器一次侧熔丝熔断后。
不能用普通熔丝代替。
l0kV 电压互感器常采用 RN2或RN4型熔断器做保护。
其熔丝的额定电 流是0. 5A ，1min 内的熔断电流 为o . 6-1 . 8A.这两种熔断 器的熔管均用石 英砂填充，因而具有较好的灭弧性能和较大的断流容量（不小于1000MVAK 由于它的熔丝 流的作用。
若 断时，既不能 酿成系统停电 熔丝而不能用3 .填有石英 砂的高压熔断器 只能用于与其额定 电压相同的电网 上。
充有石英 砂的熔断器，当熔体熔断时，电弧在 根据狭缝 灭弧原理，电弧与周围填料紧密接触 能力很强，可在电流未到峰值之前就熄灭电弧 生过电压，其过电压是采用镍铬丝制成，总电阻约 用普通熔丝代替，当电压互感器 限制短路电流，又不能熄灭电弧 事故。
所以当电压互感器的熔丝普通熔丝代替。
为90 Q ,因而具有 限制短路电 因故障或其他原因使熔丝熔 ，很可能会烧毁设备，甚至 熔断后，应当换用原规格的 石英砂中的狭沟里燃烧， 受到冷却而熄灭，它的熄弧 ，具有限流作用。
但它会产 有关，如果用在低于额定电 压，将使电网产生电晕，甚 压的电网中，则熔断器产生 ，会造成熔断器外壳烧坏：为2-2 . 5倍的电网相电 过电压可能达到 3.5-4倍的相电 的设备。
保险丝知识介绍及选型计算保险丝是一种用于保护电路免受过载电流和短路电流影响的安全元件。
它由导电材料制成，通常为铝或铜。
保险丝被广泛应用于家庭、工商业电路以及汽车电气系统等领域。
保险丝的作用是通过熔断来阻断过载或短路电流，以保护电路中的其他元件免受损坏。
当电流超过保险丝所额定的电流值时，保险丝会受热并最终熔断，从而切断电流。
这样可以防止电路过载导致的电器设备损坏、火灾等安全风险。
在选择适合的保险丝时，需要考虑以下几个因素：1.电流额定值：保险丝应具有足够的电流额定值，以应对电路中的正常工作电流。
电流额定值通常根据电路设计要求或设备的额定电流来确定。
2.熔断时间：保险丝的熔断时间是指保险丝在过载或短路情况下达到熔断状态所需要的时间。
熔断时间应足够短，以确保及时切断电流，避免损坏电气设备或引发火灾。
3.熔断特性：保险丝的熔断特性通常分为快速熔断和延时熔断两种。
快速熔断保险丝可以快速响应电路中的过载或短路情况，而延时熔断保险丝允许电路中的瞬时过载电流通过一段时间。
选择适合的熔断特性取决于电路的需求和对系统的保护要求。
4.电压额定值：保险丝的电压额定值应大于或等于电路或设备的额定电压，以确保它能够安全工作。
5.安装方式：根据具体的应用情况，保险丝可以分为表面贴装型和插入式两种。
表面贴装型适用于PCB板上的自动化设备，而插入式适用于电路板上的手动或半自动生产设备。
在实际选择保险丝时，可以根据下面的公式进行计算：保险丝额定电流>=装置或电路额定电流*安全系数安全系数一般取1.25-1.5，具体取值要根据具体的应用环境和需求来决定。
例如，一些电路的额定电流为10A，安全系数取1.5，则所需的保险丝额定电流为10A*1.5=15A。
在选择保险丝时，应选择额定电流大于或等于15A的保险丝。
总之，保险丝对电路的保护至关重要，正确选择和使用保险丝可以提高电路的安全性和可靠性。
在选择保险丝时，应根据具体电路的需求和环境条件来确定保险丝的电流额定值、熔断特性、安装方式等参数。
保险丝选型标准
保险丝的选型标准取决于电路的负载特性、电流要求和故障保护需求。
以下是一些常见的保险丝选型标准要考虑的因素：
1. 额定电流：根据电路中的负载电流要求选择保险丝的额定电流。
保险丝的额定电流应略高于电路中的最大正常工作电流，以确保正常工作时不会触发保险丝。
2. 故障电流：考虑电路中可能出现的故障电流，选择保险丝的中断能力。
保险丝应能够在故障发生时迅速切断电流，以保护电路和设备免受损坏。
3. 电压等级：根据电路的电压等级选择保险丝的额定电压。
保险丝的额定电压应能够承受电路中的工作电压，以确保不会出现电弧和击穿现象。
4. 动作特性：根据电路的应用需求选择保险丝的动作特性。
常见的动作特性包括快速断开、延时断开、恢复性断开等，可根据具体应用和保护需求进行选择。
5. 环境条件：考虑保险丝的工作环境条件，如温度、湿度和振动等因素。
选择符合环境要求的保险丝，以确保其可靠性和稳定性。
除了以上因素，还要考虑特定行业标准和法规的要求，例如汽车行业对汽车保险丝的选型有相关标准规定。
在选型过程中，建议咨询专业的电气工程师或根据相关保险丝制造商的技术资料和指南，以确保选择合适的保险丝来满足电路的保护需求。
快熔的选择标准
电力半导体器件热容量小，在故障状态下必须要有快速保护。
而快速熔断器（以下简称快熔）具有与半导体器件类似的热特性，是一种最好的保护器件。
本文涉及的是封闭式有填料限流式快熔，在运行中没有外部现象。
2快熔保护的配置
快熔在半导体电力变流器保护中的配置，一般分为二类。
（1）变流臂内部并联支路配置保护式，主要用于大功率和超大功率变流器的保护。
当变流臂中某一支路的器件因某种原因损坏，导致与之串联的快熔保护分断后，一般情况下仅一个器件出故障，并不影响整个变流器的正常运行，如图1－2所示。
图1
快熔的选用（电压电流法），依据线路变流变压器的线电压Uv应低于快熔的额定电压。
经电力半导体器件与快熔串联短路试验验证，按半导体器件额定电流乘以一个系数，作为所选用快熔的额定电流。
因快熔的额定电流是有效值，而半导器件额定电流是平均值，针对上图所述的保护方式，该系数可按整流管为1.4、晶体管为1.2、快速晶体管为1来取；如ZP1000配1400A快熔。
（2）分相配置总体保护式，主要用于中小功率变流器的保护。
当某一变流臂中的器件因某种原因损坏，导致该相快熔保护分断后，变流器的保护将自动切断供电电源，停止向变流器供电，如图所示。
快熔的选用（电压电流法）依据线路变流变压器的线电压Uv应低于快熔的额定电压。
经电力半导体器件与快熔串联短路试验验证，按半导体器件额定电流乘以一个系数，作为所选用快熔的额定电流。
上图所述的保护方式，则可依据阀电流IV以及变流装置的负载特性选择快熔。
然后按变流器可能产生的最大故障电流， Iv一般都按照装置的三相进线电流选择。
即为熔断器的容量。
熔断器选择的原则一、什么是熔断器熔断器（Circuit Breaker）是一种用于防止服务故障扩散的设计模式，它可以在服务出现故障时快速切断对该服务的访问，从而保护系统的稳定性和可用性。
二、为什么需要熔断器在分布式系统中，服务之间的依赖关系很复杂，一个服务的故障可能会导致整个系统的故障。
为了保护系统的稳定性，我们需要引入熔断器来处理服务故障。
三、熔断器的选择原则1. 可靠性选择熔断器时，首先要考虑的是其可靠性。
一个可靠的熔断器应该能够快速检测到服务故障，并迅速切断对该服务的访问。
同时，它还应该能够在服务恢复后重新恢复对该服务的访问。
2. 可配置性熔断器应该具有可配置的特性，以便根据不同的需求进行调整。
例如，我们可以根据服务的负载情况来调整熔断器的阈值，以控制对该服务的访问。
3. 监控与报警熔断器应该能够提供监控和报警功能，以便我们可以及时了解到服务的故障情况。
通过监控和报警，我们可以快速采取措施来修复服务故障，从而减少系统的不可用时间。
4. 容错能力熔断器应该具有容错能力，以应对不同的故障情况。
例如，当一个服务故障时，熔断器可以选择从备用服务中获取数据，以保证系统的正常运行。
5. 透明性熔断器应该对系统的使用者是透明的，即系统的使用者不需要关心熔断器的具体实现细节。
他们只需要知道系统是否可用，并根据系统的可用性来调整自己的行为。
四、常见的熔断器实现1. HystrixHystrix是Netflix开源的一款熔断器实现，它具有可靠性高、可配置性强、监控与报警功能完善等特点。
Hystrix可以通过配置文件来进行配置，并且提供了丰富的监控指标和报警功能，以帮助我们及时发现服务故障。
2. Resilience4jResilience4j是一款轻量级的熔断器实现，它具有简单易用、可配置性强的特点。
Resilience4j提供了简洁的API，可以方便地配置熔断器的各种属性，并且可以与Spring Cloud等框架无缝集成。
简述熔断器的选用
熔断器是电气设备中常用的一种保护元件，它的作用是在过载、短路和其他过电流现象发生时，能及时切断电路，以保护电路或设备不受损坏。
熔断器的选用是非常重要的，以下是熔断器选用的几点考虑因素：
一、熔断器的额定电压。
首先要确定熔断器所用的额定电压，由于电网的电压是不稳定的，所以要根据电网的电压来选择适当的额定电压的熔断器。
二、熔断器的额定电流。
根据电路的实际电流来选择适当的额定电流的熔断器，一般时用额定电流为2.5~10倍的电流来选择熔断器。
三、熔断器的熔断时间。
由于电网电压的不稳定性，可能会引起短路现象，熔断器的熔断时间要尽量短，以保护设备免受损害。
四、熔断器的结构特性。
要根据不同的使用环境，选择适合的熔断器，比如防尘的、结构特殊的熔断器等。
五、熔断器的操作特性。
要根据熔断器的工作特性，选择适合的熔断器，比如自动熔断器、手动熔断器等。
六、熔断器的供应商和价格。
要比较不同品牌的熔断器，在价格和质量上要做出选择，以保证保护设备的有效性。
总之，正确的选择熔断器是非常重要的，它能有效保护设备不受损害，维护电网的安全和可靠性。
熔断器熔体的选择原则熔断器是一种常见的电气保护装置，用于保护电路免受过电流的损害。
熔断器熔体的选择是确保熔断器正常工作的关键因素之一。
本文将从材料的选择、额定电流、熔断速度和环境条件等方面介绍熔断器熔体的选择原则。
熔断器熔体的选择应考虑材料的导电性和熔点。
常见的熔体材料有铅、银、锡、锑等。
这些材料能够在过电流时迅速熔化，切断电路，起到保护作用。
在选择熔体材料时，需要根据电路的额定电压和额定电流来确定合适的材料。
一般来说，电压越高，熔体材料的熔点应越高，以确保熔断器在正常工作时不会意外熔断。
熔断器的熔体选择还需要考虑额定电流。
额定电流是指熔断器能够长时间承受的最大电流值。
选择熔体时，应根据电路的额定电流选择合适的熔断器熔体。
如果选择的熔体额定电流过小，可能会导致熔断器频繁熔断，影响电路的正常工作。
如果选择的熔体额定电流过大，可能会导致熔断器无法及时熔断，从而无法保护电路。
熔断器熔体的选择还与熔断速度有关。
熔断速度是指熔体在过电流时熔化的速度。
一般来说，熔断速度应与电路的短路电流和过电流保护设备的动作速度相匹配。
如果熔断速度过慢，可能会导致电路在过载或短路时无法及时切断，造成设备损坏或安全事故。
如果熔断速度过快，可能会导致误动作，影响电路的正常工作。
因此，在选择熔体时，需要综合考虑电路的工作环境和保护要求，选择合适的熔断速度。
熔断器熔体的选择还需要考虑环境条件。
环境条件包括温度、湿度、气压等因素。
在高温环境下，熔断器的熔点可能会降低，导致熔体提前熔化。
在潮湿的环境中，熔体可能会受潮，影响其导电性能和熔化速度。
在高海拔地区，气压较低，可能会影响熔体的熔化速度。
因此，在选择熔体时，需要考虑电路所处的环境条件，选择适合的材料和规格。
熔断器熔体的选择原则包括材料的导电性和熔点、额定电流、熔断速度和环境条件等方面。
选择合适的熔体能够确保熔断器在过电流时能够及时切断电路，起到保护作用。
在实际应用中，需要根据具体的电路和环境要求，选择合适的熔断器熔体。

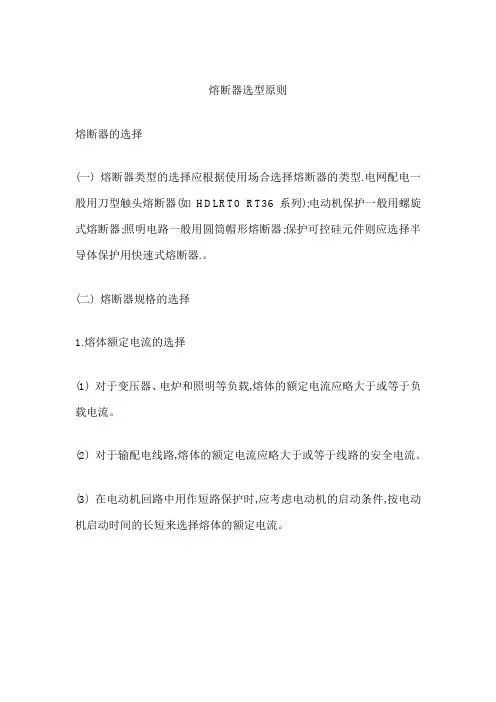

熔断器选型原则
熔断器的选择
(一) 熔断器类型的选择应根据使用场合选择熔断器的类型.电网配电一般用刀型触头熔断器(如HDLRT0 RT36系列);电动机保护一般用螺旋式熔断器;照明电路一般用圆筒帽形熔断器;保护可控硅元件则应选择半导体保护用快速式熔断器.。
(二) 熔断器规格的选择
1.熔体额定电流的选择
(1) 对于变压器、电炉和照明等负载,熔体的额定电流应略大于或等于负载电流。
(2) 对于输配电线路,熔体的额定电流应略大于或等于线路的安全电流。
(3) 在电动机回路中用作短路保护时,应考虑电动机的启动条件,按电动机启动时间的长短来选择熔体的额定电流。

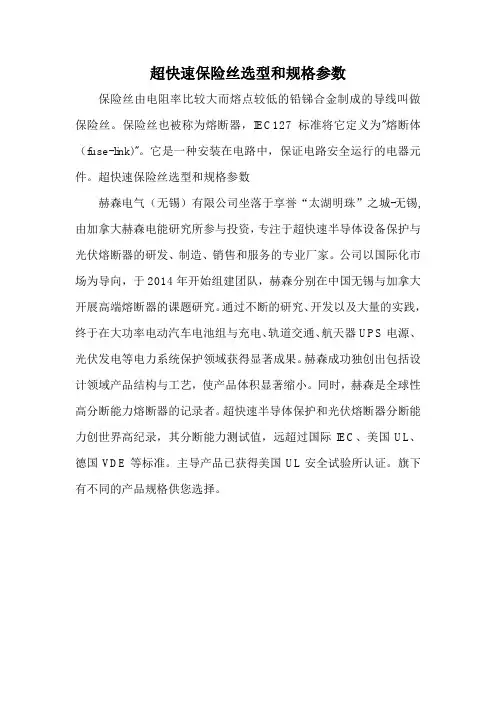

超快速保险丝选型和规格参数
保险丝由电阻率比较大而熔点较低的铅锑合金制成的导线叫做保险丝。
保险丝也被称为熔断器，IEC127标准将它定义为"熔断体（fuse-link)"。
它是一种安装在电路中，保证电路安全运行的电器元件。
超快速保险丝选型和规格参数
赫森电气（无锡）有限公司坐落于享誉“太湖明珠”之城-无锡,由加拿大赫森电能研究所参与投资，专注于超快速半导体设备保护与光伏熔断器的研发、制造、销售和服务的专业厂家。
公司以国际化市场为导向，于2014年开始组建团队，赫森分别在中国无锡与加拿大开展高端熔断器的课题研究。
通过不断的研究、开发以及大量的实践，终于在大功率电动汽车电池组与充电、轨道交通、航天器UPS电源、光伏发电等电力系统保护领域获得显著成果。
赫森成功独创出包括设计领域产品结构与工艺，使产品体积显著缩小。
同时，赫森是全球性高分断能力熔断器的记录者。
超快速半导体保护和光伏熔断器分断能力创世界高纪录，其分断能力测试值，远超过国际IEC、美国UL、德国VDE等标准。
主导产品已获得美国UL安全试验所认证。
旗下有不同的产品规格供您选择。
赫森电气（无锡）有限公司拥有强大的研发团队及技术支持，先后成功为全球性知名企业提供多项电气保护系统产品的设计及开发等技术支持服务，并获得业界的一致好评。
同时，赫森拥有完善的质
量管理体系及生产管理系统为客户提供满意的产品与服务。
拥有激情、智慧、经验的赫森逐步成为行业中有影响力和创造力的公司。
为电力系统保护寻找更好的解决方案与提供更安全可靠的保护产品。

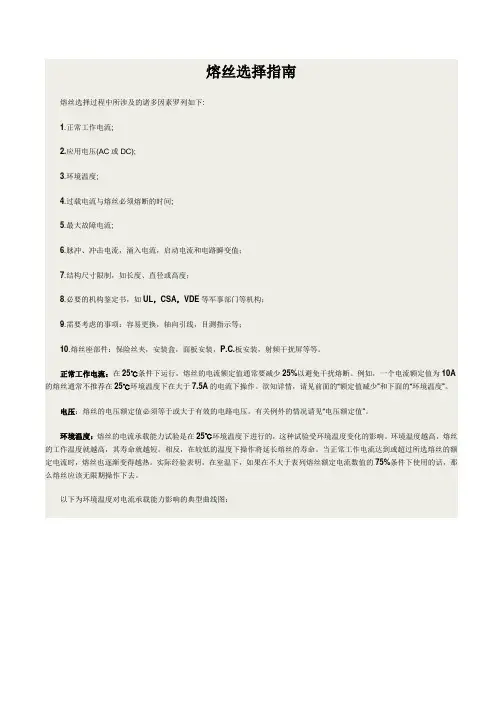

熔丝选择指南熔丝选择过程中所涉及的诸多因素罗列如下:1.正常工作电流;2.应用电压(AC或DC);3.环境温度;4.过载电流与熔丝必须熔断的时间;5.最大故障电流;6.脉冲、冲击电流，涌入电流，启动电流和电路瞬变值；7.结构尺寸限制，如长度、直径或高度；8.必要的机构鉴定书，如UL，CSA，VDE等军事部门等机构；9.需要考虑的事项：容易更换，轴向引线，目测指示等；10.熔丝座部件：保险丝夹，安装盒，面板安装，P.C.板安装，射频干扰屏等等。
正常工作电流：在25℃条件下运行，熔丝的电流额定值通常要减少25%以避免干扰熔断。
例如，一个电流额定值为10A 的熔丝通常不推荐在25℃环境温度下在大于7.5A的电流下操作。
欲知详情，请见前面的“额定值减少”和下面的“环境温度”。
电压：熔丝的电压额定值必须等于或大于有效的电路电压。
有关例外的情况请见“电压额定值”。
环境温度：熔丝的电流承载能力试验是在25℃环境温度下进行的，这种试验受环境温度变化的影响。
环境温度越高，熔丝的工作温度就越高，其寿命就越短。
相反，在较低的温度下操作将延长熔丝的寿命。
当正常工作电流达到或超过所选熔丝的额定电流时，熔丝也逐渐变得越热。
实际经验表明，在室温下，如果在不大于表列熔丝额定电流数值的75%条件下使用的话，那么熔丝应该无限期操作下去。
以下为环境温度对电流承载能力影响的典型曲线图：其中：曲线A：为传统的慢熔断熔丝的曲线；曲线B：为特快熔断，快熔断和螺旋绕制的熔丝的曲线；曲线C：自复聚合物保护器的曲线；*除额定值的减少之外还有环境温度的影响，请见例子。
例子：在某一使用场合，给定的正常电流为1.5A，采用一种传统的慢断熔丝，在室温下工作，则：表列熔丝额定值=正常工作主电流/0.75即1.5A/0.75=2.0A熔丝（在25℃下）同样，如果该同一熔丝在70℃高温的环境温度下工作，就必须额外减少工作电流，环境温度曲线图中的曲线A（传统的慢熔断熔丝表明）70℃时的最大运行额定值的百分比为80%，在这种情况下，表列熔丝额定值=正常工作主电流/0.75*额定值有百分比即1.5A/0.75*0.80=2.5A熔丝（在70℃下）过载电流情况：这是当电路需要保护时的电流强度。
快速熔断器的选择及应用整流变电是氯碱行业中的重要环节，而快速熔断器在半导体电力整流变电保护中的配置至关重要，一旦设备定型后，快速熔断器的选用会直接影响直流供电的质量和用电的效率等整流变电参数。
电力半导体器件热容量小，在故障状态下必须要有快速熔断器保护，而快速熔断器具有与半导体器件类似的热特性，是一种良好的保护器件。
本文涉及的是封闭式有填料式快速熔断器，在运行中没有外部现象。
1 快速熔断器的配置快速熔断器在半导体电力整流器保护中的配置一般分2类。
1.1 变流臂内部并联支路配置保护式此类型主要用于大功率和超大功率整流器的保护。
当变流臂中某一支路器件因某种原因损坏时（每一支路根据设备功率不同，一般并联几对快速熔断器和半导体整流元件串联而成，图1仅标出1对快速熔断器与半导体整流元件），导致与之串联的快速熔断器保护分断后，一般情况下仅1个器件出故障，并不影响整个整流器的正常运行。
目前，唐山三友集团冀东化工有限公司的半导体电力整流器保护中的配置就属于变流臂内部并联支路配置保护式，运行效果很好，如图1所示。
1.2 分相配置总体保护式此类型主要用于中、小功率整流器的保护。
当某一变流臂中的器件因某种原因损坏时，导致该相快速熔断器保护分断后，整流器的保护将自动切断供电电源，停止向整流器供电，氯碱行业不常用该配置，如图2所示。
2 快速熔断器的选用也称电压电流法。
线路变流变压器的线电压应低于快速熔断器的额定电压。
经电力半导体器件与快速熔断器串联短路实验验证，以半导体额定电流乘以系数，做为所选用的快速熔断器的额定电流。
因快速熔断器的额定电流是有效值，而半导体器件的额定电流是平均值，针对上述第一类配置方案（图1），对第一代产品RS0、RS3系列（我国快速熔断器的发展史可分为4个阶段，第一代是全国联合设计的RS0、RS3系列，参数为480A、750V以下，分断能力为50kA，是一种体积较大、价格低廉、电寿命短的初级产品，目前尚有相当装机量）而言，该系数可按整流管为1.4、晶体管1.2、快速晶体管为1来选配，如ZP1000配1400A 快速熔断器。
熔断器熔丝如何选用-民熔
熔丝实际上是一个保险丝，保护电气设备不受他因此，每一个熔丝上都有标称规格，当电流超过规格时熔化。
名义的第一个保险丝是爱迪生发明的，用来保护当时最昂贵的白炽灯！
民熔熔断器的操作是通过熔断器熔融而实现的，熔融材料具有非常明显的特性，即幅度熔融材料，其动作电流和操作时间特性，即熔丝振幅特性，也被称为反向延迟特性，即过载电流时间、熔融持续时间和过载电流高时的熔融持续时间。
记得我小的时候，停电经常发生在晚上，在灯光、厨房、电视和卫生的高峰，家庭消耗电力，电路负荷过重，熔断器融化得太热，然后他黑色的熔断器通过自己的牺牲保护了许多灯泡和电视机，但现在看来，使用熔断器保护过载的可能性太小了！
有两种材料：一种由不同的低熔点材料直径的圆线，例如铅和锡合金，熔丝，由于熔点低而不易熄灭，对熔丝部分的影响有限。
另一种是高熔点材料，如银、铜等，用于高电流电路。
每个类型的熔丝有两个参数：额定电流和电流融合当通过熔丝的电流低于额定电流时，熔丝不会熔断；除非熔丝超过额定电流并达到额定电流，否则熔丝不会熔断。
融合电流通过熔断器熔断器越快熔断通常，当通过熔丝的电流是其额定电流的1.3倍时，熔融时间应超过1小时；如果通过额定电流的1.6倍，熔融时间应为1小时；如果通过额定电流的2倍，熔融时间应为2小时。
熔断器必须立即熔化说谎熔融电流通常是额定电流的两倍。
熔断器显而易见，熔丝不敏感于过载保护，也不适合于过载保护，特别是在短路情况下。
在选择熔丝时，必须根据电路中的实际操作电流选择熔丝，并且不能根据电路的规格配置熔丝。
熔断器家用电力计数器总分离器的熔丝选择方法如下：熔丝的额定电流大于或等于电器的所有额定电流的总和，小于或等于电力计数器的额定电流。
快速熔断丝如何选型，有什么依据
据VICFUSE工程师称：选购合适的熔断器，必须了解产品的额定电流，额定电压，分段能力以及适用领域等等。
第一，照明电路的总熔体的额定电流应按下式进行选择：
总熔体额定电流(安)=(0．9-1)×电度表额定电流(安)
总熔体一般装在电度表出线上，熔体额定电流不应大于单相电度表的额定电流但必须大于电路中全部用电器用电时工作电流之和．
电动机电路中熔体额定电流的选择：
(1)当电路中只有一台电动机时：熔体额定电流(安)≥(1．5-2．5)×电动机的额定电流(安)．当电动机额定容量小，轻载或有降压启动设备时，倍数可选取小些；重载或直接启动时，倍数可取大些．
(2)当一条电路中有几台电动机时：总熔体额定电流(安)≥(1．5-2．5)×容量最大一台电动机的额定电流(安)+其余几台电动机的额定电流之和(安)．
第二，对于直流电动机和利用降压启动的绕线式交流电动机，其熔断
器熔体的额定电流应按下式进行选择：
熔体的额定电流(安)=(1．2-1．5)×电动机额定电流(安)配电变压器的高，低压侧熔体额定电流的选择：
(1)对容量在100千伏安及以下的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的2-3倍选取；
(2)对容量在100千伏安以上的配电变压器，其高压侧熔体额定电流应按变压器高压侧额定电流的1．5-2倍选取；
(3)低压侧熔体额定电流可按变压器低压侧额定电流的1．2倍选取．
照明电路熔体额定电流的选择：照明电路中的熔断器熔体一般采用铅--锑或铅--锡合金．对于照明配电支路，熔体的额定电流应大于或等于该支路实际的最大负载电流．但应小于支路中最细导线的安全电流．。
