课程设计成果说明书题目：油库安全课程设计学生姓名：XXX学号：XXXX学院：石化与能源工程学院班级：A13储运3班指导教师：XXX浙江海洋学院教务处XX年 1月 5日浙江海洋学院课程设计成绩评定表2015—2016学年第一学期学院石化与能源工程学院班级 A13储运3班专业油气储运工程学生姓名(学号) XXX课程设计名称油库安全课程设计题目油库安全课程设计指导教师评语指导教师签名：年月日答辩评语及成绩答辩小组教师签名：年月日1浙江海洋学院课程设计任务书2015—2016学年第一学期学院石化与能源工程学院班级 A13储运3班专业油气储运工程学生姓名(学号) XXXX课程设计名称油库安全课程设计设计题目油库安全课程设计完成期限自 2016年 1 月 4日至 2016 年 1 月10日共一周设计依据1. 《油库加油站安全技术与管理》范继义主编；2. 《石油库设计规范》 GB50074-2002；3. 《石油库工艺设计手册》商业部设计院·1982年；4. 《泡沫灭火系统设计规范》（GB50151——2010）；5. 已知水的流速一般为1.5--2.5m/s，泡沫混合液的流速3m/s；6. 已知2000m³油罐的直径D=16.2m，H=10.4m。
设计要求及主要内容已知某罐区有2个2000 m3的拱顶轻柴油罐，2个2000m3的单盘式内浮顶汽油罐。
消防管道的长度按430米，水的流速一般为1.5--2.5m/s，泡沫混合液的流速一般不大于3m/s。
设计如下内容：1.泡沫混合液流量；2.泡沫产生器的确定；3.泡沫液总储量的计算；4.消防水池的容量计算；5.泡沫比例混合器的确定；6.泡沫混合液管道和消防冷却水管道的计算；7.消防水泵和泡沫泵的选取；8.消火栓数量的确定。
参考资料1.《石油库设计规范》（GB 50074—2014）·中国计划出版社2.《泡沫灭火系统设计规范》（GB50151—2010）·中国计划出版社3.《油库加油站安全技术与管理》范继义·中国石化出版社·2010年4.《泵和压缩机》姬忠礼·石油工业出版社·2011年5.《工程流体力学》袁恩熙·石油工业出版社·2012年指导教师签字日期2{ TC \* MERGEFORMAT }目录摘要 (4)一、设计要求： (5)二、计算内容： (5)1、泡沫混合液流量 (5)2、泡沫产生器的确定 (6)3、泡沫液总储量的计算 (7)4、消防水池的容量计算 (7)5、泡沫比例混合器的确定 (8)6、泡沫混合液管道和消防冷却水管道的计算 (8)7、消防水泵和泡沫泵的选取 (9)8、消火栓数量的确定 (10)三、参考文献 (10)34摘 要关键词：拱顶轻柴油罐、单盘式内浮顶汽油罐、泡沫混合液、消防冷却水、安全设计。
东北石油大学课程设计课程油库设计与管理题目油库简单流程设计院系石油工程学院油气储运系专业班级储08-7学生姓名学生学号指导教师2012年2月20日注：此页字体为华文行楷，横线末端要对齐。
打印时将本行删掉。

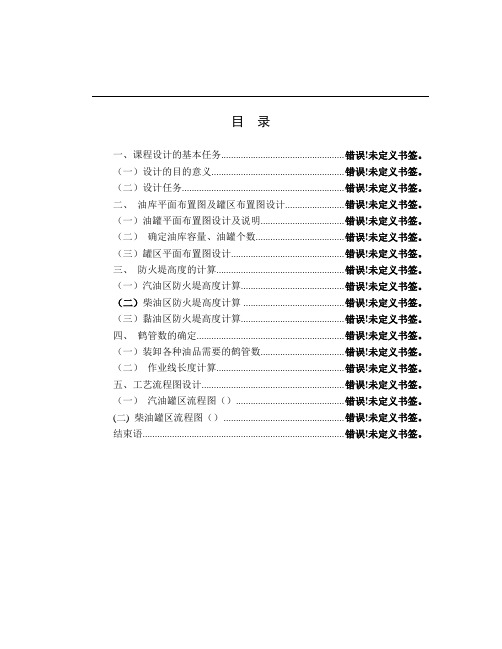

目录一、课程设计的基本任务 (2)（一）设计的目的意义 (2)（二）设计任务 (2)二、油库平面布置图及罐区布置图设计 (4)（一）油罐平面布置图设计及说明 (4)（二）确定油库容量、油罐个数 (4)（三）罐区平面布置图设计 (5)三、防火堤高度的计算 (9)（一）汽油区防火堤高度计算 (9)（二）柴油区防火堤高度计算 (9)（三）粘油区防火堤高度计算 (9)四、鹤管数的确定 (9)（一）装卸各种油品需要的鹤管数 (10)（二）作业线长度计算 (11)五、工艺流程图设计 (13)结束语 (14)重新排版后要对目录重新更新，更新域。
注意目录中只显示一级标题和二级标题。
目录的字号为小四，字体为宋体。
一、课程设计的基本任务（黑体小二）（一）设计的目的意义（黑体小三）目的：油库流程的设计是根据联合站油库及商业油库的一般情况，进行的简单流程设计。
在老师指导下，根据给定的油品的年周转量、油品的密度、周转系数等基础数据，按规范要求独立地完成油库简单流程的设计。
意义：为了满足油田和企业生产的需要，原油从井口出来后，首先要到联合站进行分离，分离后所得合格原油将被输到油库进行储存和输送到炼油厂，生产出各种油品后进行外输。
合理的设计油库的容量及合理的油库流程，保证供应，完成油品的正常输转对满足企业的生产和生活的要求，都有着十分重要的意义。
重要性：*******（内容自己写）正文宋体小四，数字、字母为Time New Roman，行间距20磅。
注意每段开头空两格。
上下角标要规范，例如：93#，不能写成93#。
（二）设计任务1.基础数据注意：表格不能分成两页。
如果必须分页需在第二页右上角上面标出“续表”两字，见上表。
表格两端不封死。

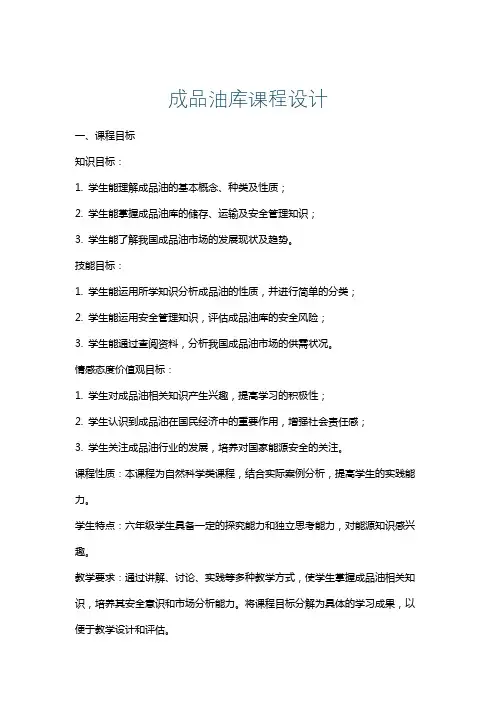

油库课程设计书一、课程目标知识目标：1. 让学生理解石油的基本概念、形成过程及在我国能源领域的地位；2. 掌握油库的基本结构、功能及安全管理措施；3. 了解油品的性质、分类及储存要求。
技能目标：1. 培养学生运用所学知识分析油库安全问题的能力；2. 提高学生设计简单油库布局方案的能力；3. 培养学生运用现代信息技术查询、整理油库相关资料的能力。
情感态度价值观目标：1. 培养学生对石油资源的珍惜与保护意识，增强环保观念；2. 培养学生关注油库安全，提高安全意识；3. 培养学生热爱能源事业，激发为我国能源事业做贡献的志向。
课程性质：本课程为学科实践课程，结合理论知识与实际操作，注重培养学生的实践能力。
学生特点：六年级学生具有一定的独立思考能力和动手操作能力，对新鲜事物充满好奇，但安全意识相对较弱。
教学要求：结合学生特点，课程设计应注重实践性与趣味性，同时强调安全意识，使学生在轻松愉快的氛围中掌握油库相关知识。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 石油基础知识：- 石油的定义、形成过程；- 石油在我国能源领域的地位及作用。
2. 油库基本结构与功能：- 油库的组成部分及其作用；- 油库的储存设施及安全管理措施。
3. 油品性质、分类与储存要求：- 油品的物理、化学性质；- 油品的分类及储存方法；- 油品质量检验标准及流程。
4. 油库安全与环保：- 油库安全管理措施及应急预案；- 油库事故案例分析；- 石油资源保护与环保措施。
教学大纲安排如下：第一课时：石油基础知识第二课时：油库基本结构与功能第三课时：油品性质、分类与储存要求第四课时：油库安全与环保教材章节及内容：第一章：石油的形成与利用第一节：石油的概念与形成第二节：石油在我国能源领域的地位第二章：油库的结构与功能第一节：油库的组成与作用第二节：油库储存设施及安全管理第三章：油品的性质与储存第一节：油品的物理、化学性质第二节：油品的分类与储存要求第四章：油库安全与环保第一节：油库安全管理措施第二节：油库事故案例分析第三节：石油资源保护与环保教学内容注重科学性和系统性，结合实践案例，帮助学生更好地理解和掌握油库相关知识。

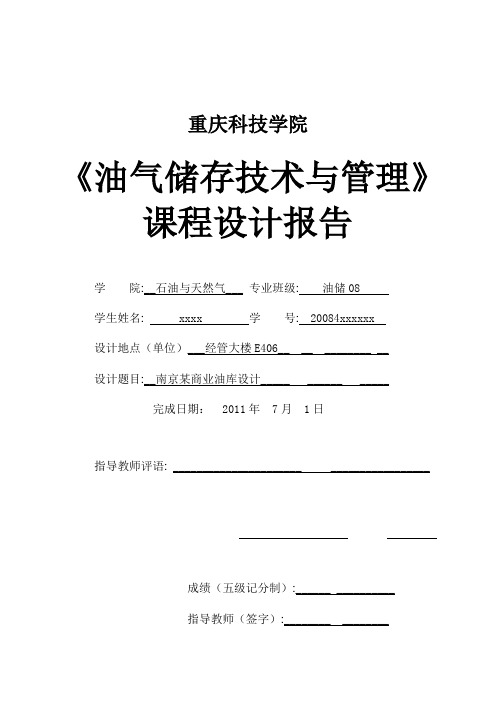

重庆科技学院《油气储存技术与管理》课程设计报告学院:__石油与天然气___ 专业班级:油储08学生姓名: xxxx 学号: 20084xxxxxx设计地点（单位）___经管大楼E406__ __ ________ __设计题目:__南京某商业油库设计_____ ______ _____完成日期： 2011年 7月 1日指导教师评语: ______________________ _________________ __________________________________________________________________________________ __________________________________________________________________________________ _____________________________________ __________ _成绩（五级记分制）:______ __________指导教师（签字）:________ ________摘要油库储存技术与管理课程设计运用了油库设计与管理课程的相应理论和油库设计规范进行设计，通过这个课程设计可以掌握油库设计流程和要点，能够正确地进行油库平面分区布置和库内工艺流程设计，为以后的工作打好基础。
根据设计任务书所给数据可知，一共有6种油品，分别为90#汽油、93#汽油、-10#柴油、-35#柴油、重柴油和燃料油。
本课程设计要求进行南京某商业油库的总平面布置工艺计算，轻、粘油铁、水路装、卸油工艺计算，以及轻、粘油发油计算等。
关键词：油库储油区装卸区目录摘要 (I)1 绪论 (1)1.1 经营品种、相对密度、年周转额、油品粘度 (1)1.2 油品收发量及其方式 (1)1.3 油库库址及周围环境 (1)1.4 南京地区历年统计的自然条件 (1)2 储油区相关工艺 (2)2.1周转系数法试算库容 (2)2.2 油罐分组 (3)2.3 确定每组油品的油罐个数和油罐形式 (3)2.4 罐区的布置 (5)2.4.1 汽油罐区面积 (5)2.4.2柴油罐区面积 (5)2.4.3粘油罐区面积 (6)2.5防火堤高度的确定 (6)2.5.1《石油库设计规范》GB 50074-2002中有关规定 (6)2.5.2汽油罐区的防火堤高 (6)2.5.3柴油罐区防火堤的高度 (6)2.5.4粘油罐区防火堤的高度 (6)3 轻、粘油铁路装卸油工艺计算 (7)3.1《石油库设计规范》GB 50074-2002中有关规定 (7)3.2每种油品鹤管数的确定和总油罐车数 (7)3.2.1根据作业量确定每天到库的车位数 (7)3.2.2按机车牵引定数确定最大车位数 (7)3.3装卸作用线长度 (8)3.4栈桥长度 (8)4 水路装卸油工艺计算 (9)4.1《石油库设计规范》GB 50074-2002中有关规定 (9)4.2码头泊位数的确定 (9)4.3码头处最低深度 (10)4.4油码头选择及泊位的长度 (10)5 轻粘油公路发油工艺计算 (11)5.1《石油库设计规范》GB 50074-2002中有关规定 (11)5.2鹤管数的确定 (11)5.3汽车油罐车装卸台 (12)6 桶装作业工艺流程 (12)6.1《石油库设计规范》GB 50074-2002中有关规定 (12)6.2灌油栓数目的确定 (12)6.3桶装仓库的面积 (13)7 热力计算 (13)7.1 油罐周围介质温度 (13)7.2 油罐总传热系数 (14)7.3 加热油品所需的总热量 (15)7.4 蒸汽经加热器至油品总传热系数 (15)7.5 加热器面积 (19)7.6 油罐加热器的结构、特点及选型 (19)7.6.1 全面加热器的分类及其特点 (20)8 水力计算 (20)8.1 基本参数的计算 (20)8.2 计算长度的确定 (21)8.2.1 收油管道长度 (21)8.2.2 发油管路长度 (21)8.3 铁路轻油收油系统的水力计算 (22)8.3.1 收油管径的确定 (22)8.3.2 排出管直径的确定 (23)8.3.3 摩阻的计算 (23)8.4 水路发油系统管径确定 (26)8.4.1吸入管内径 (26)8.4.2 排出管直径的确定 (26)8.4.3 摩阻的计算 (26)8.5公路发油系统管径确定 (28)8.5.1 管内径的确定 (28)8.5.2 摩阻的计算 (28)9 结论 (30)参考文献 (31)1 绪论1.1 经营品种、相对密度、年周转额、油品粘度表1.1 经营品种、相对密度、年周转额、油品粘度1.2 油品收发量及其方式1.3 油库库址及周围环境南京油库库址位于南京市东北栖霞山区，北临长江，逆江而上可至南京及内陆通航地区，顺江而下可至上海及沿海之岸，南面与炼厂相邻，并有巴栖公路通至南京市，铁路也可由南面沪宁线楼霞山东山引入库内，东面为长春巷的农田，西南处于刘家港丘陵，库内有两条山垅，北高南低。
油库设计课程设计1000字作为油库设计课程设计的学生，你需要了解和掌握一系列的知识和技能，并将它们应用到一个实际的项目中。
下面是一个大致的设计流程和一些要点，以帮助你完成这个任务。
1. 概述在设计一个油库时，需要考虑到以下几个方面：贮存的油品类型、油罐的数量和容量、设备和泵的类型、安全措施以及环保问题等等。
本设计将涵盖以下内容：建设地点：该油库将建设在一个工业区内，离城市主干道不远。
建筑物将由具有经验的企业承包商建造，以确保其有足够的牢固性。
油库容量：应根据用户的需求，确定油库容量的大小，包括不同品种的油罐容量，以适应贮存需求。
在确定容量时，还需要考虑到货车和其他运输工具需要进出的空间。
设备和泵的选择：选择合适的输油泵和设备，以确保在物流的整个流程中油品的安全和准确传输。
安全问题：在设施设计中，要考虑到各种安全因素，包括天气、火灾、地震、漏油等意外事故。
需要制定详细的应急预案，并安装相关的安全设备，以便在遇到问题时能够及时处理。
环境问题：在建设过程中，要严格遵守环保法规，减少对环境的影响。
例如对废水、废气的处理和排放都需要遵循相关政策。
2. 设计过程步骤1：确定容量在油库设计的初期，首先要按照用户需求进行容量的确定。
这包括每个油罐的容量和数量，并计算油库整体容量。
油库和油罐容量的选择要符合散装液体储存的规范，且有足够的余地处理出现的情况。
步骤2：建筑物和设备的选择在确定油库容量后，需要选择建筑物和设备，以满足贮存的需要。
建筑物的设计应符合当地建筑工程法规，并采用最佳的材料和工艺。
同时，需要选择符合贮存需求的设备和输油泵。
这些设备应具有高质量、高效、可靠和安全等特性。
设备与建筑物的选择必须保证油品从供应端到存储容器的过程具有可靠性。
步骤3：安全和环保在建设油库时，安全和环保也是必须考虑的重要方面。
需要制定详细的应急预案，并安装相关的安全设备，以便在遇到问题时能够及时处理。
对于漏油等事故，必须及时填补漏洞，并保持油库安全。

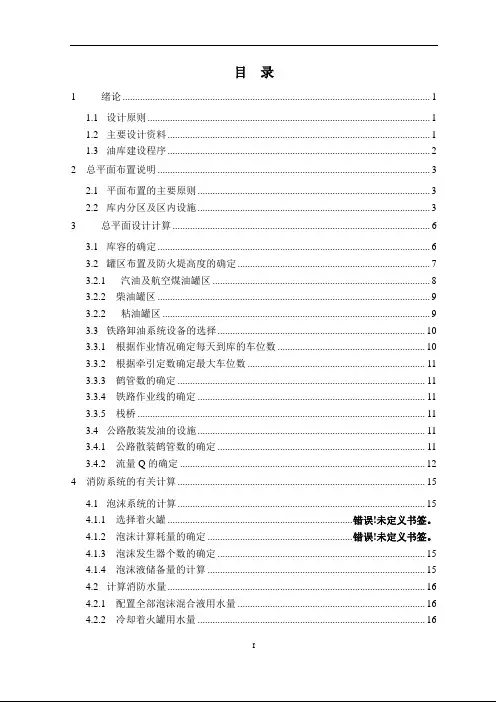

目录1绪论 (1)1.1设计原则 (1)1.2主要设计资料 (1)1.3油库建设程序 (2)2 总平面布置说明 (3)2.1平面布置的主要原则 (3)2.2库内分区及区内设施 (3)3总平面设计计算 (6)3.1库容的确定 (6)3.2罐区布置及防火堤高度的确定 (7)3.2.1汽油及航空煤油罐区 (8)3.2.2 柴油罐区 (9)3.2.2粘油罐区 (9)3.3铁路卸油系统设备的选择 (10)3.3.1 根据作业情况确定每天到库的车位数 (10)3.3.2 根据牵引定数确定最大车位数 (11)3.3.3 鹤管数的确定 (11)3.3.4 铁路作业线的确定 (11)3.3.5 栈桥 (11)3.4公路散装发油的设施 (11)3.4.1 公路散装鹤管数的确定 (11)3.4.2 流量Q的确定 (12)4 消防系统的有关计算 (15)4.1泡沫系统的计算 (15)4.1.1 选择着火罐 ....................................................................... 错误！未定义书签。
4.1.2 泡沫计算耗量的确定 ....................................................... 错误！未定义书签。
4.1.3 泡沫发生器个数的确定 (15)4.1.4 泡沫液储备量的计算 (15)4.2计算消防水量 (16)4.2.1 配置全部泡沫混合液用水量 (16)4.2.2 冷却着火罐用水量 (16)4.2.3 冷却临近油罐用水量 (16)4.3消防设备的选择和布置 (17)4.3.1 泡沫系统 (17)4.3.2 清水系统 (19)5 卸发油工艺计算 (22)5.1总工艺流程设计 (22)5.1.1 工艺流程说明 (22)5.1.2 工艺计算的说明 (22)5.2轻油铁路卸油工艺计算 (23)5.2.1 业务流量 (23)5.2.2 鹤管、集油管、吸入管、排出管管径选取 (23)5.2.3 计算长度的确定 (24)5.2.4 摩阻的计算 (26)5.2.5 求业务流量下的扬程 (27)5.2.6 油品的流量和扬程 (29)5.2.7 各种流量下的扬程 (31)5.2.8 选泵 (32)5.3泵几何安装高度的确定 (32)5.3.1 泵的安装高度计算 (32)5.3.2 泵汽蚀性能校核 (33)5.3.3 卸油管路汽阻断流校核 (33)5.4粘油铁路卸油泵房水力计算 (35)5.4.1 管径与计算长度的确定 (35)5.4.2 求各流量下的摩阻 (39)5.7公路轻油泵的选择和校核 (53)5.8泵几何安装高度的确定 (54)5.9泵汽蚀性能的校核 (54)5.10 粘油发油系统水力计算 (54)5.10.1 管径的确定 (55)5.10.2 公路散发粘油摩阻的确定 (56)5.10.3 公路整发摩阻计算 (58)5.11高架罐高度的确定 (58)5.11.1 高架罐高度的校核 (59)5.11.2 校核吸入真空度 (59)5.11.3 校核排出压力 (59)6 总结 (61)参考文献 (62)致谢 (63)附录 (64)1绪论1.1 设计原则本油库是一座中转兼分配型商业油库，经计算为二级成品油库。
1 绪论随着科学技术的不断进步，特别是工业控制技术的飞速发展，我们已经开始步入一个崭新的自动化控制新时代。
计算机自动监控系统已经广泛的应用于离散过程、连续过程等各种工业自动化领域以及电力、化工、食品、水处理等各个行业。
现在国内外都将计算机监控系统对油田联合站的各个生产工艺过程进行实时监控、与数据采集等，计算机监控系统的发展为油库的自动化监测注入了新的活力。
因为油库是油气运输过程中的一个重要环节，它直接关系到外输原油的质量，其工艺特点是系统关联紧密、操作规程严格、系统运行状况复杂多变且系统过程中流程多变。
所以采用计算机监控系统对其工艺过程进行实时监控可以有效的提高生产率、减少事故发生率、降低工人的劳动强度。
本文主要针对油库发油、卸油等工艺过程介绍了其计算机监控系统硬件以及软件的设计。
1.1 油库1.1.1 油库的简介所谓油库是指将开采的原油集中进行管线运输，进行油罐的存储，完成对来油、输油及有关储油量的计算、盘存管理。
在此过程中，对含水的原油要进行脱水工艺处理，这样就形成了原油集输的若干个工艺处理过程。
在开采原油时，我国的很多油田都是中后期开采，油田由于注水所开发出的原油含有较多的水分，目前一般为50％～80％，有的甚至高达90％，因此需要将原油中所含的水用各种方法分离出来。
随着我国自动化水平的提高，油库生产实施自动化监控已经迫在眉睫。
油库是油田集输的重要组成部分，油库是实现油的安全储存，保证运输的油质量的重要过程，它直接关系到后一级单位如加油站的运作能否长期、安全平稳生产，对整个油从开采到投产使用的整个流程的经济效益有极大的影响。
随着油田开发进入高含水后期，油库工艺过程更加复杂，采用人工监控和常规仪表监控已很难满足生产要求。
油库是油田原油集输生产运输中最重要的生产工艺过程，它是集发油、卸油等多个工艺系统为一体的综合性生产过程，主要包括输油脱水、污水浅处理、污水深处理、注水、锅炉和配电等生产岗位或工艺环节。
目录一、课程设计的基本任务 (2)（一）设计的目的意义 (2)（二）设计任务 (1)二、油库平面布置图及罐区布置图设计 (3)（一）油库平面布置图设计及说明 (3)（二）确定油库容量、油罐个数、油库的等级 (4)（三）罐区平面布置图设计 (7)三、防火堤、隔堤高度的计算 (10)（一）汽油区防火堤、隔堤高度计算 (11)（二）柴油区防火堤、隔堤高度计算 (11)（三）粘油区防火堤、隔堤高度计算 (11)四、鹤管数及作业线长度的确定 (13)（一）装卸各种油品需要的鹤管数 (14)（二）作业线长度的设计计算及布置 (15)五、轻、粘油罐区流程图设计 (19)（一）汽油罐区流程图 (19)（二）柴油罐区流程图 (20)（三）粘油罐区流程图 (21)（四）总流程图设计 (22)结束语 (23)一、课程设计的基本任务（一）设计的目的意义目的：油库流程的设计，是根据联合站油库及商业油库的普遍情况而进行的简单流程设计。
在老师指导下根据给定的油品的年周转量、油品的密度、周转系数等基础数据，独立按照规范要求完成油库简单流程的设计。
意义：满足油田和企业生产需要，原油从井口出来后，第一步要到联合站进行分离，分离后所得合格原油将被输送指油库进行储存和输送到炼油厂，炼化出各种油品后进行外输。
合理设计油库的容量，规划合理的油库流程，保证油品供应对完成油品的正常输转对满足企业的生产和生活的要求有着十分重要的意义。
重要性：人类文明在不断的的发展，国内外对石油的需求量一路攀升，尤其近几年来石油消耗量日益增长，新建油库和扩建工程数目逐年增多；随着我国能源安全战略方针的提出，建设国家石油储备库提到了议事日程，并进入了实施阶段。
在此形势下，石油库的设计任务将愈加繁重。
建设油库是为了保证石油安全，石油安全是保证国家可持续发展的保障。
石油安全在中国的经济可持续发展中起着不可估量的作用。
而中国说石油安全面临挑战必须降低对进口的依赖，因此我们要建设油库。

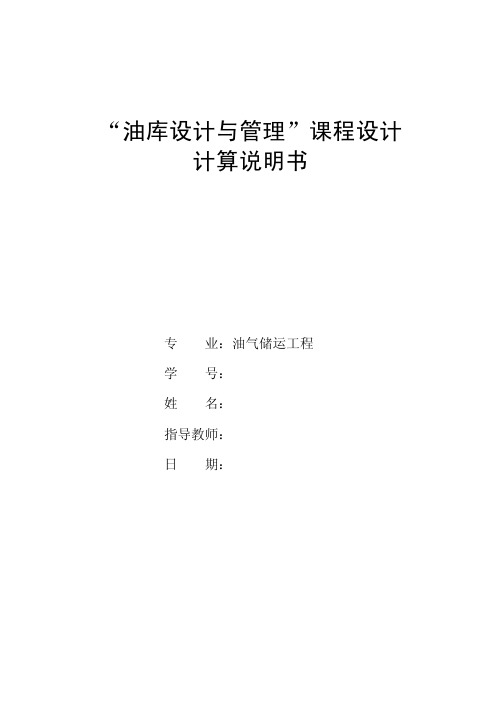

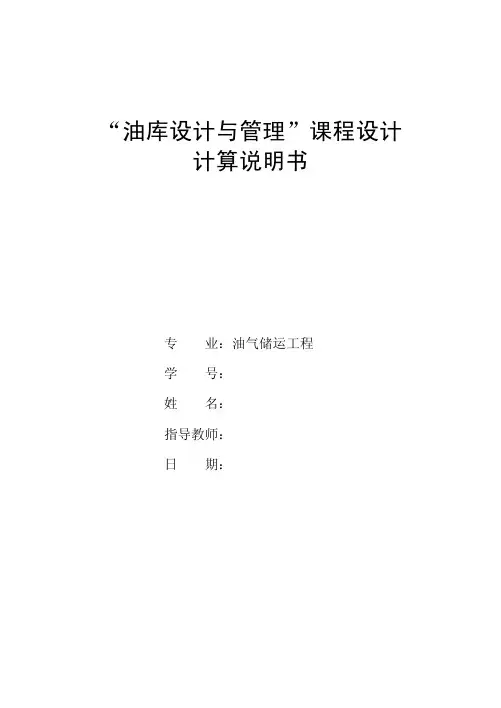

油库课程设计参考080610“油库设计与管理”课程设计计算说明书专业：油气储运工程学号：姓名：指导教师：日期：目录引言...........................................................................4 1. 基础数据..................................................................5 2．储油区的工艺计算 (6)2.1 确定每种油品的油罐个数和油罐形式.....................6 2.2 油罐分组.........................................................7 2.3 储油罐区防火堤的计算.......................................7 2.4 农用柴油加热面积的计算....................................8 3．铁路收发区的工艺计算 (12)3.1 每种油品鹤管数的确定.......................................12 3.2 栈桥长度的计算................................................13 3.3 泵的初步选择...................................................13 4．工艺管线的计算 (13)4.1 每种油品管径的选取..........................................13 4.2 每种油品管线壁厚的计算....................................14 4.3 90#汽油管线摩阻损失的计算.................................15 5．90#汽油泵和电动机的选择与校核 (17)5.1 用图解法求泵的工作点，选泵..............................17 5.2 校核泵的工作点................................................19 5.3 确定泵的安装高度.............................................19 5.4 选配电动机......................................................19 6．鹤管气阻的校核.........................................................20 7．绘图 (21)7.1 罐区平面布置简图.............................................21 7.2 泵房工艺流程简图 (22)结论........................................................................23 参考文献.....................................................................24 附录“油库设计与管理”课程设计任务书 (25)引言油库设计与管理课程设计是××××××，通过这个课程设计可以××××，为以后的工作打好基础。
根据设计任务书所给数据可知，一共有7种油品，分别为90#汽油、93#汽油、200#溶剂油、0#柴油、-10#柴油、20#农用柴油和灯用煤油。
首先，计算×××××然后进行××××的计算。
最后，结合以上数据选定泵和电动机，并通过图解法校核泵的工作点，确定泵的安装高度，进行鹤管的气阻较核。
画出泵房的工艺流程简图。
以上的设计和布置，可以××××× 1.基础数据1.1 经营品种、年周转量、周转系数、油品性质经营品种 90＃汽油相对密度年周转量／104t周转系数粘度／mm2/s93＃汽油200＃溶剂油0＃柴油－10＃柴油20＃农用柴油灯用煤油5. 油品物性见表1-1表1-115.6d4(t/m3)闪点 0C运动粘度厘沱200C500C800C 1000C3.95351.2 收发任务：每天最大收油量900t，可以同时用3根鹤管卸油，每天操作8小时。
1.3 地形资料：泵至最远的90＃汽油罐的管路长度为2000m，油罐计算液面与铁路轨顶之间的高差为55m；泵吸入口至集油管的吸入管长度为25m，每根鹤管的长度为14m；鹤管吸入口（即油罐车最低液面）到鹤管最高点的垂直距离为4m，鹤管吸入口到容易发生气阻的鹤管最高点的鹤管长度为5m，鹤管的管径为φ108×4mm。
铁路轨顶至油罐车底部高差为1.1m。
1.4 油罐所在地月平均最高温度下汽油的饱和蒸气压为5m水柱。
1.5气象资料：油罐所在地最冷月大气月平均最低温度为－2℃。
平均风速为2.5m/s。
2. 储油区的工艺计算2.1 确定每种油品的油罐个数和油罐形式G13.6×104==39766(m3) 90#汽油 Vs=Kρη5×0.72×0.95选：××个××m3的××顶罐 93#汽油选：××个××m3的××顶罐G0.2×104==731(m3) 200#溶剂油 Vs=Kρη4×0.72×0.95选：2个400 m3的内浮顶罐 0#柴油选：××个××m3的××顶罐 -10#柴油选：××个××m3的××顶罐G3.66×104==10252(m3) 20#农用柴油 Vs=Kρη5×0.84×0.85选：××个××m3的××顶罐G0.95×104==4291(m3) 灯用煤油 Vs=Kρη3×0.82×0.9选：2个3000 m3的内浮顶罐 2.2 油罐分组90#汽油为一组，93#汽油和200#溶剂油为一组，0#柴油为一组，-10#柴油为一组，20#农用柴油为一组，灯用煤油为一组。
2.3 储油罐区防火堤的计算 90#汽油：S=140×73−7×h=π4×23.7242=7125.7(m2)2500=0.35(m) 防火堤高度取1.0m7125.793#汽油和200#溶剂油：ππS=732−2××23.7242−2××8.2962=4336.8(m2)44h=2500=0.58(m) 防火堤高度取1.0m4336.80#柴油： -10#柴油： 20#农用柴油：灯用煤油：πS=60×33−×19.0082=1696.2(m2)43000h==1.77(m) 防火堤高度取2.0m 1696.22.4 农用柴油加热面积的计算 #include #define g 9.81 #define x 3.1415926 main()×××××××××算得加热器的面积为××(m2) 3．铁路收发区的工艺计算 3.1 每种油品鹤管数的确定KG2×13.6×104==20.99 选：××个鹤管 90#汽油 n=360Vρ360×50×0.7293#汽油选：××个鹤管KG2×0.2×104==0.3 选：2个鹤管 200#溶剂油 n=360Vρ360×50×0.720#柴油选：××个鹤管 -10#柴油选：××个鹤管20#农用柴油选：选：××个鹤管KG2×0.95×104==1.29 选：2个鹤管灯用煤油 n=360Vρ360×50×0.82共计56个鹤管 3.2 栈桥长度的计算 L=(n−1)×l=(60−1)×12=35422(m)3.3 泵的初步选择每一种油品选一台泵，90#汽油的泵和93#汽油的泵互为备用，0#柴油的泵、-10#柴油的泵和20#农用柴油的泵互为备用。
4．工艺管线的计算 4.1 每种油品管径的选取4.1.1鹤管的管径选DN100mm9004.1.2 最大流量 Q==156.25(m3/h)0.72×8集油管管径选DN250mm 4.1.3 经济流速的选取油品种类经济流速，m/s吸入管路90#汽油 93#汽油 200#溶剂油 0#柴油 -10#柴油 20#农用柴油灯用煤油排出管路 2.5 2.5 2.5 2.0 2.0 2.0 2.01.5 1.5 1.5 1.3 1.3 1.3 1.34.1.4 管径的选取汽油和溶剂油吸入管线的管径：d===0.192(m)排出管线的管径：d===0.149(m)==0.206(m)柴油和煤油吸入管线的管径：d=排出管线的管径：d===0.166(m) 吸入管线管径选DN200mm 排出管线管径选DN150mm 4.2 每种油品管线壁厚的计算设鹤管的壁厚为t1，集油管的壁厚为t2，输油管的壁厚为t3,排出管路的壁厚为t4。
鹤管按标准选φ108×4⎡⎡Dop⎤2732.5⎤×⎥+2.54=⎢×t2=⎢⎥+2.54=5.54(mm) ，−−210.125210.125130σt⎦⎣⎣⎦按标准选6.5(mm)⎡⎡Dop⎤2192.5⎤×⎥+2.54=⎢×t3=⎢⎥+2.54=4.95(mm)⎣21−0.125σt⎦⎣21−0.125130⎦,按标准选6.0(mm)⎡⎡Dop⎤1592.5⎤×⎥+2.54=⎢×t4=⎢⎥+2.54=4.29(mm) ，⎣21−0.125σt⎦⎣21−0.125130⎦按标准选4.5(mm)鹤管选φ108×4，集油管选φ273×6.5，输油管选φ219×6，排出管路选φ159×4.5 4.3 90#汽油管线摩阻损失的计算 4.3.1 鹤管的摩阻损失L=14+2×60×0.1+14×0.1+2×9×0.1=29.2(m)Re=4×Q4×156.25==245609 −6π×d×υπ×3600×0.1×0.75×10e取0.15mm2×e2×0.15==0.003 ε=d100Re1=Re2=59.7ε87=59.70.00387=45631665−765×lg0.003=8650000.003665−765×lgεε=Re1Re2 流态为混合摩擦区⎡ 1.11⎤⎥⇒λ=0.02254 ⎥⎦4×Q4×156.25==1.842(m/s) 22π×dπ×3600×0.1v=Lv229.21.8422=0.02254××=1.139(m) h鹤=λd2g0.12×9.84.3.2 集油管的摩阻损失L=354÷2+4×60×0.26+5×18×0.26=262.8(m)Re=4×Q4×156.25==283396 −6π×d×υπ×3600×0.26×0.75×10e取0.15mm ×××××× ×××××× ××××××Lv2262.80.81752=0.01855××=0.639(m) h集=λd2g0.262×9.84.3.3 输油管的摩阻损失L=25+2×60×0.207+2×14×0.207+2×60×0.207+2×2×0.207+2×4×0.207+77×0.207= 98.887(m)Re=4×Q4×156.25==355956 −6π×d×υπ×3600×0.207×0.75×10 e取0.15mm××××××××× Re1=Re2=59.7ε87=59.70.001487=104803665−765×lg0.0014=19573360.0014665−765×lgεε=Re1Re2 流态为混合摩擦区⎡ 1.11⎤⎥⇒λ=0.01911 ⎥⎦××××× ×××××4.3.4 排出管线的摩阻损失L=2000+4×60×0.15+4×14×0.15+40×0.15+8×2×0.15+4×4.5×0.15+340×0.15=2106 .5(m)Re=4×Q4×156.25==491219 −6π×d×υπ×3600×0.15×0.75×10e取0.15mm2×e2×0.15==0.002 ε=d150×××××× ××××××Re1Re2 流态为混合摩擦区⎡ 1.11⎤⎥⇒λ=0.02020 ⎦⎥v=4×Q4×156.25==0.4561(m/s) π×d2π×3600×0.152Lv22106.50.2.45612=0.02020××=87.296(m) h排=λd2g0.152×9.8所以90#汽油管线的摩阻损失为×××××××5．90#汽油泵和电动机的选择与校核 5.1 用图解法求泵的工作点，选泵 5.1.1Q=700t/d=121.5m3/h 管路名称鹤管集油管输油管排出管路v(m/s)Re 191030 220419 276854 382059λ0.02275 0.01887 0.01934 0.02034h(m) 0.696 0.393 0.474 53.185H(m) 108.655.1.2 Q=800t/d=138.9m3/hH(m)5.1.3 Q=900t/d=156.25m3/h 管路名称鹤管集油管v(m/s)Re 245609 283396λ0.02254 0.01855h(m) 1.139 0.639H(m) 143.75输油管排出管路355956 4912190.01911 0.020200.775 87.2965.1.4 Q=1000t/d=173.6m3/h5.1.5 Q=1100t/d=191.0m3/h 管路名称鹤管集油管输油管排出管路 v(m/s)Re 312697 346372 435057 600379λ0.02238 0.01834 0.01895 0.02019h(m) 1.690 0.944 1.148 129.820H(m) 187.50根据流量与扬程的要求，在输油离心泵系列中初选×××型泵。
