《油库设计与管理》课程教学基本要求编者：XXX《例题与习题》第一章油库概述一、复习思考题1．油库的定义及其任务是什么?2．从管理体制，储油方式，运输方式三个方面将油库分为哪几种类型?它们各自的特点和业务性质有什么不同?3．油库为什么要分级和分区?具体是怎样划分的?4．油库容量是怎样确定的?选用油罐时应该注意些什么?5．什么叫周转系效?6．什么叫油罐的利用系数，名义容量，储存容量，作业容量?二、习题1．巳知某分配油库各种油晶的计划年销量如表一所示．试确定该油库散装油品容量和各油品所需的油罐规格及个数。
假设溶剂汽油，车用汽油，煤油、轻柴油取周转系数K=8，油罐利用系数习η=0.95；变压器油，机械油，汽油机油、柴油机油取K=4，η=0.85。
(提示：油罐选用可参考教材中拱顶油罐系列)。
第二章油品储运系统工艺设计与管理一、复习思考题1. 轻油装卸系统由哪几部分组成?各部分的功能是什么、有哪些设备?2．粘油装卸系统与轻油装卸系统有什么不同?3．铁路油罐车装卸方法有哪几种?各有什么特点?适用于什么情况下?4. 布置铁路装卸作业线有哪些要求?5．铁路作业线长度如何计算?6．铁路装卸油系统中，鹤管与集油管的连接方式有哪几种?输油管与集油管怎样连接?真空管与鹤管、输油管怎样连接?7．铁路车位数怎样确定?8．铁路装卸油鹤管数的确定，除了与车位数有关外，是否还与鹤管布置方式有关?9．公路发油设施有哪些?发油台有哪几种型式?10．简述汽车油罐车灌装的方法及流程．11. 公路发油鹤管数如何确定?12．什么叫油轮，油驳?13．油码头的种类有哪些?14．简述建造油码头的港湾或河域必须满足哪些条件?15．什么叫油库的工艺流程及工艺流程图?16．对于油库的工艺流程应满足什么样的要求?17．库区管网有哪几种布置方式? 各有何特点?其中最常用的布置方式是什么?18．油品为什么要进行分组? 分组的主要原则是什么?19．油库中经常用什么方法确定输油管线的直径?20．油库中常用的泵有哪几种? 各自的特点是什么?21．离心泵的选用一般要经过哪几个步骤?22．什么是离心泵的汽蚀?23．离心泵不发生汽蚀的条件是什么?24．如何根据泵样本上提供的泵的允许汽蚀余量或允许吸上真空度来确定油库泵房中泵的安装高度?泵性能参数的换算问题应怎样考虑?25．怎样为泵选配原动机?26．怎样用图解法确定管路系统的工作点?27．图解法中如何碗定泵的流量、扬程?如何确定泵的排出口处的压力、泵的吸入口处的吸上真空度?如何确定各管段的流量?28．上卸系统中，吸入管路上某点的剩余压力的物理意义是什么?29．简述铁路上卸系统中汽阻的概念。
重庆科技学院《油库设计与管理》课程设计报告学院:_石油与天然气工程学院专业班级:油气储运工程11学生姓名:学号:设计地点（单位）___石油科技大楼 K802___________设计题目:____ 油库主要工艺及设备的模拟设计 _____完成日期： 2014 年 12月 17日指导教师评语: ______________________ ________________________________________________________________________________________________________________________________________________成绩（五级记分制）:______ __________指导教师（签字）:________ ________引言 (2)1.基础数据 (2)各管段的附件种类及数量 (2)2.轻质柴油收发管线选择 (3)工艺流程的水力计算 (3)油品管径选择 (3)油品管线壁厚强度校核 (4)轻质柴油管线摩阻损失的计算 (4)3.泵的选择与校核 (9)泵的选择 (9)泵的校核 (9)泵的电机选择 (9)泵的安装高度 (10)泵的允许吸入高度 (10)泵的允许安装高度 (10)鹤管气阻的校核 (11)结论 (12)参考文献 (13)油库设计与管理课程设计是我们学习和认识原油和成品油、储存的相关知识的综合运用与总结，通过课程设计可以让我们更加熟悉相关油库设计，为以后的工作打好基础。
根据课程任务书所给数据可得，每日到库最大油槽车数22辆，车容积为50m 3。
当地大气压为685mm 汞柱，最冷月平均温度为5℃。
最热月平均温度为24.5℃。
一次装卸油允许的时间为8小时（其中辅助作业时间为1小时）；轻柴油的运动粘度υ5℃＝14.6厘沱，υ24.5℃＝厘沱。
输油管吸入管长为30m ，排出管长为920m 。
鹤管的几何长度12m ，鹤管间距。

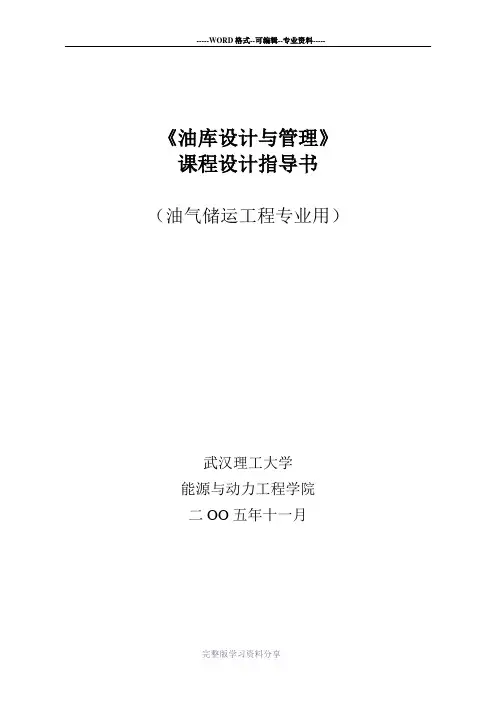

《油库设计与管理》课程设计指导书（油气储运工程专业用）武汉理工大学能源与动力工程学院二OO五年十一月《油库设计与管理》课程设计指导书课程编号：课程名称：油库设计与管理／Design and Management of Oil Reservoir周数/ 学分：2/2先修课程：传热学、流体力学、流变学、泵与压缩机、油库设计与管理适用专业：油气储运工程开课学院、系或教研室：能源与动力工程学院船机运用工程系一、目的和要求1 目的学生通过本课程设计能够巩固所学的专业基础知识，运用流体力学、传热学、泵与压缩机和油库设计与管理等课程相应的理论基础和设计手册进行油库设计，掌握油库设计流程和要点，能够正确地进行油库平面分区布置、管道水/热力计算、各区设备选型和库区内工艺流程设计，能够正确地进行相应的设备选型和管道计算，培养学生综合运用专业基础知识解决油库设计中实际问题的能力。
2 要求《油库设计与管理》课程设计包括以下方面的工作：(1) 油库平面分区布置设计；(2) 油库的储油油罐和放火堤设计；(3) 油品装卸区工艺流程设计及主要设备选型，即包括铁路装卸系统、水路装卸系统、汽车装卸系统、消防系统、泵房、油管等关键设备的选型；(4) 管道系统的水力计算；(5) 油库工艺流程设计与设备布置图。
二、进行输油管道工艺设计计算前应掌握的基本数据和原始资料(1) 油库的库址、油品来油及分发周转情况；(2) 油库的气象及水文地质资料；(3) 油品的种类及收发方式；(4) 油品的物性，如密度、粘度、比热等；(5) 可供选用的部分设备资料等。
三、部分参考文献《中华人民共和国国家标准石油库设计规范》GB-2002 中国计划出版社；《中华人民共和国标准低倍数泡沫灭火系统设计规范》GB50151-92 ；《输油管道设计与管理》石油大学出版社；《油库设计与管理》石油大学出版社；《泵产品样本》机械工业部《泵与原动机选用手册》中国石化出版社《石油库工艺设计手册》商业部设计院；四、设计与计算的基本内容(1) 油库总平面布置，包括1) 油库平面布置的原则、2) 总平面图的布置说明，即各分区功能和设计考虑的因素等；(2) 进行油库流程设计；(3) 完成油库的全部工艺及水力计算，选择相应系统的关键设备；(4) 进行泵房设计与计算；(5) 完成消防系统设计计算；(6) 绘制总平面布置图、总工艺流程图和泵房设计图；五、设计基本步骤与理论依据1、总平面布置设计1) 总平面布置原则2) 总平面布置说明A 、储油区：储油区位置、油罐选型、灌区防火堤和人行踏步等细节设计说明；B 、装卸区铁路装卸区：作用、设施组成、位置和设计规范的说明；公路装卸区：作用、设施组成、位置等情况的说明；辅助生产区：组成、位置情况的说明；行政管理区：作用、组成、位置等情况说明；库内道路：道路的布置说明。
东北石油大学课程设计课程油库设计与管理题目油库简单流程设计院系石油工程学院油气储运系专业班级储08-7学生姓名学生学号指导教师2012年2月20日注：此页字体为华文行楷，横线末端要对齐。
打印时将本行删掉。
目录一、课程设计的基本任务 (2)（一）设计的目的意义 (2)（二）设计任务 (2)二、油库平面布置图及罐区布置图设计 (4)（一）油罐平面布置图设计及说明 (4)（二）确定油库容量、油罐个数 (4)（三）罐区平面布置图设计 (5)三、防火堤高度的计算 (9)（一）汽油区防火堤高度计算 (9)（二）柴油区防火堤高度计算 (9)（三）粘油区防火堤高度计算 (9)四、鹤管数的确定 (9)（一）装卸各种油品需要的鹤管数 (10)（二）作业线长度计算 (11)五、工艺流程图设计 (13)结束语 (14)重新排版后要对目录重新更新，更新域。
注意目录中只显示一级标题和二级标题。
目录的字号为小四，字体为宋体。
一、课程设计的基本任务（黑体小二）（一）设计的目的意义（黑体小三）目的：油库流程的设计是根据联合站油库及商业油库的一般情况，进行的简单流程设计。
在老师指导下，根据给定的油品的年周转量、油品的密度、周转系数等基础数据，按规范要求独立地完成油库简单流程的设计。
意义：为了满足油田和企业生产的需要，原油从井口出来后，首先要到联合站进行分离，分离后所得合格原油将被输到油库进行储存和输送到炼油厂，生产出各种油品后进行外输。
合理的设计油库的容量及合理的油库流程，保证供应，完成油品的正常输转对满足企业的生产和生活的要求，都有着十分重要的意义。
重要性：*******（内容自己写）正文宋体小四，数字、字母为Time New Roman，行间距20磅。
注意每段开头空两格。
上下角标要规范，例如：93#，不能写成93#。
（二）设计任务1.基础数据注意：表格不能分成两页。
如果必须分页需在第二页右上角上面标出“续表”两字，见上表。
表格两端不封死。
油库课程设计书一、课程目标知识目标：1. 让学生理解石油的基本概念、形成过程及在我国能源领域的地位；2. 掌握油库的基本结构、功能及安全管理措施；3. 了解油品的性质、分类及储存要求。
技能目标：1. 培养学生运用所学知识分析油库安全问题的能力；2. 提高学生设计简单油库布局方案的能力；3. 培养学生运用现代信息技术查询、整理油库相关资料的能力。
情感态度价值观目标：1. 培养学生对石油资源的珍惜与保护意识，增强环保观念；2. 培养学生关注油库安全，提高安全意识；3. 培养学生热爱能源事业，激发为我国能源事业做贡献的志向。
课程性质：本课程为学科实践课程，结合理论知识与实际操作，注重培养学生的实践能力。
学生特点：六年级学生具有一定的独立思考能力和动手操作能力，对新鲜事物充满好奇，但安全意识相对较弱。
教学要求：结合学生特点，课程设计应注重实践性与趣味性，同时强调安全意识，使学生在轻松愉快的氛围中掌握油库相关知识。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 石油基础知识：- 石油的定义、形成过程；- 石油在我国能源领域的地位及作用。
2. 油库基本结构与功能：- 油库的组成部分及其作用；- 油库的储存设施及安全管理措施。
3. 油品性质、分类与储存要求：- 油品的物理、化学性质；- 油品的分类及储存方法；- 油品质量检验标准及流程。
4. 油库安全与环保：- 油库安全管理措施及应急预案；- 油库事故案例分析；- 石油资源保护与环保措施。
教学大纲安排如下：第一课时：石油基础知识第二课时：油库基本结构与功能第三课时：油品性质、分类与储存要求第四课时：油库安全与环保教材章节及内容：第一章：石油的形成与利用第一节：石油的概念与形成第二节：石油在我国能源领域的地位第二章：油库的结构与功能第一节：油库的组成与作用第二节：油库储存设施及安全管理第三章：油品的性质与储存第一节：油品的物理、化学性质第二节：油品的分类与储存要求第四章：油库安全与环保第一节：油库安全管理措施第二节：油库事故案例分析第三节：石油资源保护与环保教学内容注重科学性和系统性，结合实践案例，帮助学生更好地理解和掌握油库相关知识。
课程设计大纲及题目一、课程的性质、目的与任务本课程设计是在已完成课程学习之后，为使学生能对该课程有一个更加系统、全面的了解，并综合利用所学知识进行工艺设计而开设的实践环节课。
通过本课程的学习，使学生深入理解油气储存的基本理论和技术，掌握油气储存的工艺计算、装卸、储存和安全消防系统的设计思路、设计方法。
二、课程设计基本要求本课程设计按分组方式进行。
在完成油气储存系统某部分工艺设计和计算时，确保理论依据充分，使用的图表和公式正确，计算结果真实可靠。
并尽可能采用国内外油气储存的新技术、新工艺和设备，工艺系统设计符合现行执行的技术规范。
要求绘制的工艺流程图和相关图样完整和规范。
提交的课程设计成果包括：原始数据、计算说明书、有关图件、参考文献等。
课程设计完成后进行课程设计答辩。
三、设计题目1．某油库铁路收发轻柴油，每日到库最大油槽车数为22辆。
（油槽车容积为50m3）。
管网布置如图1所示。
试选择轻柴油铁路收发系统的管线、泵和电机，并确定泵的安装高度。
已知条件：当地大气压为685mm汞柱，最冷月平均温度为5℃。
最热月平均温度为24.5℃。
一次装卸油允许的时间为8小时（其中辅助作业时间为1小时）；轻柴油的运动粘度υ5℃＝14.6厘沱，υ24.5℃＝7.1厘沱。
输油管吸入管长为30m，排出管长为920m。
鹤管的几何长度12m，鹤管间距12.5m。
输送温度范围内柴油按3=830γ计，轨顶标高为520m，罐底标高为565m，mkg/罐装油高度为12m，集油管流量按4个鹤管同时计算。
各管段的附件种类及数量见表1。
表1 各管段的附件种类及数量2．某油库需要扩建，装卸管路流程示意图如图3—3的所示，要求选用泵并进行校核。
每天最大收油量为900吨，可以同时用3根鹤管卸油。
油库油料全部为70号车用汽油，其密度为720kg/m 3，粘度为 0.6×10-6m 2/s 。
铁路轨顶至最高最远的12号油罐的距离为2000m ，输送高度为55m ；至最近最低的1号油罐的距离为1300m ，输送高度为45m 。

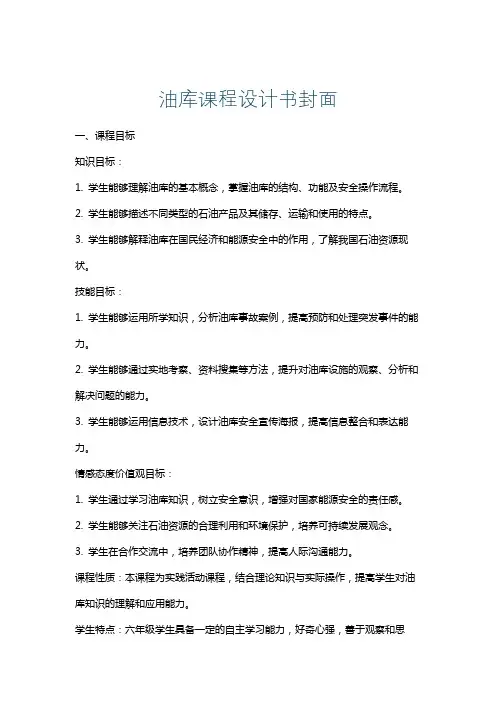

油库课程设计书封面一、课程目标知识目标：1. 学生能够理解油库的基本概念，掌握油库的结构、功能及安全操作流程。
2. 学生能够描述不同类型的石油产品及其储存、运输和使用的特点。
3. 学生能够解释油库在国民经济和能源安全中的作用，了解我国石油资源现状。
技能目标：1. 学生能够运用所学知识，分析油库事故案例，提高预防和处理突发事件的能力。
2. 学生能够通过实地考察、资料搜集等方法，提升对油库设施的观察、分析和解决问题的能力。
3. 学生能够运用信息技术，设计油库安全宣传海报，提高信息整合和表达能力。
情感态度价值观目标：1. 学生通过学习油库知识，树立安全意识，增强对国家能源安全的责任感。
2. 学生能够关注石油资源的合理利用和环境保护，培养可持续发展观念。
3. 学生在合作交流中，培养团队协作精神，提高人际沟通能力。
课程性质：本课程为实践活动课程，结合理论知识与实际操作，提高学生对油库知识的理解和应用能力。
学生特点：六年级学生具备一定的自主学习能力，好奇心强，善于观察和思考，但安全意识相对薄弱。
教学要求：结合学生特点，注重理论知识与实践操作的相结合，提高学生的安全意识，培养其解决问题的能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 油库基本知识：- 油库的定义、分类及功能- 油库的结构和主要设施- 我国石油资源现状及油库分布2. 石油产品及其储存：- 不同类型石油产品的性质与用途- 石油产品的储存方法及注意事项- 油库储存设施的安全操作规程3. 油库安全与环保：- 油库事故案例分析- 油库安全管理措施及应急预案- 石油资源合理利用与环境保护4. 实践活动：- 实地考察油库设施，了解油库运行原理- 设计油库安全宣传海报，提高安全意识- 模拟演练油库突发事件应急预案，提升应对能力教学大纲安排如下：第一课时：油库基本知识第二课时：石油产品及其储存第三课时：油库安全与环保第四课时：实践活动（实地考察、设计宣传海报、模拟演练）教材章节及内容：第一章：油库概述第二章：石油产品及其储存第三章：油库安全与环保第四章：实践活动与案例分析教学内容确保科学性和系统性，结合实践活动，帮助学生将理论知识与实际操作相结合，提高学生对油库知识的理解和应用能力。
摘要通过已知的设计参数和基础数据，计算铁路收发区的工艺。
包括鹤管数的确定，栈桥长度的计算和泵的初步选择。
油库中全部鹤管数等于各种油品所需鹤管数的总和。
栈桥设计要合理，油分布在前，粘油分布在后，中间安全距离应为24m。
关键词：鹤管栈桥油泵一、设计参数及基础数据1.1经营品种、年周转量、周转系数、油品性质油品物性表：1.2收发任务：每天最大收油量900t，可以同时用3根鹤管卸油，每天操作8小时。
1.3地形资料：泵至最远的90＃汽油罐的管路长度为2000m，油罐计算液面与铁路轨顶之间的高差为55m；泵吸入口至集油管的吸入管长度为25m，每根鹤管的长度为14m；鹤管吸入口（即油罐车最低液面）到鹤管最高点的垂直距离为4m，鹤管吸入口到容易发生气阻的鹤管最高点的鹤管长度为5m，鹤管的管径为φ108×4mm。
铁路轨顶至油罐车底部高差为1.1m。
1.4油罐所在地月平均最高温度下汽油的饱和蒸气压为5m 水柱。
1.5气象资料：油罐所在地最冷月大气月平均最低温度为－2℃。
平均风速为2.5m/s 。
二、铁路收发区的工艺计算2.1每种油品的鹤管数的确定油库中全部鹤管数等于各种油品所需鹤管数的总和，或在此基础上根据装卸流程、各种油品同时装卸的可能性予以调整。
某种油品鹤管的数目，应等于该种油品一次到库的最多油罐车数，以满足一次对准货位同时装卸的要求。
它取决于该种油品铁路运输的车辆周转量、铁路干线上机车的牵引能力和列车编组等多种因素。
对于供应（分配）油库的某种油品，一次到库的最多油罐车数n ，可按下式计算： 360KGn V ρ=G--该种油品散装铁路收发的计划年周转量，（t/a ）K--收发波动系数。
K 取决于沿途的自然条件、生产情况以及车辆调拨等因素。
一般取K=2—3V--一辆油罐车的容积，m 3ρ--该种油品的密度，t/ m 3360--一年的工作日根据已知数据可以求得各种油品的鹤管数：1、90＃汽油的鹤管数： 5.3172.050360106.13341=⨯⨯⨯⨯=n 则选取32个鹤管2、93＃汽油的鹤管数： 423 5.11011.8360500.72n ⨯⨯==⨯⨯则选取12个鹤管3、200＃溶剂油的鹤管数： 4330.2100.5360500.72n ⨯⨯==⨯⨯则选取1个鹤管4、0＃柴油的鹤管数： 4437.961015.3360500.84n ⨯⨯==⨯⨯则选取16个鹤管5、—10＃柴油的鹤管数： 453 1.9610 3.9360500.84n ⨯⨯==⨯⨯则选取4个鹤管6、20＃农用柴油的鹤管： 463 3.66107.3360500.84n ⨯⨯==⨯⨯则选取8个鹤管7、灯用煤油的鹤管数： 4730.9510 1.9360500.82n ⨯⨯==⨯⨯则选取2个鹤管油库中全部鹤管数等于各种油品所需鹤管数的总和：所以：32+12+1+16+4+8+2=75共计75个鹤管2.2栈桥栈桥是为装卸油品所设的装卸台，一般它与鹤管建在一起。
《油库设计与管理》课程设计指导书（油气储运工程专业用）武汉理工大学能源与动力工程学院二OO五年十一月《油库设计与管理》课程设计指导书课程编号：课程名称：油库设计与管理／Design and Management of Oil Reservoir周数/ 学分：2/2先修课程：传热学、流体力学、流变学、泵与压缩机、油库设计与管理适用专业：油气储运工程开课学院、系或教研室：能源与动力工程学院船机运用工程系一、目的和要求1 目的学生通过本课程设计能够巩固所学的专业基础知识，运用流体力学、传热学、泵与压缩机和油库设计与管理等课程相应的理论基础和设计手册进行油库设计，掌握油库设计流程和要点，能够正确地进行油库平面分区布置、管道水/热力计算、各区设备选型和库区内工艺流程设计，能够正确地进行相应的设备选型和管道计算，培养学生综合运用专业基础知识解决油库设计中实际问题的能力。
2 要求《油库设计与管理》课程设计包括以下方面的工作：(1) 油库平面分区布置设计；(2) 油库的储油油罐和放火堤设计；(3) 油品装卸区工艺流程设计及主要设备选型，即包括铁路装卸系统、水路装卸系统、汽车装卸系统、消防系统、泵房、油管等关键设备的选型；(4) 管道系统的水力计算；(5) 油库工艺流程设计与设备布置图。
二、进行输油管道工艺设计计算前应掌握的基本数据和原始资料(1) 油库的库址、油品来油及分发周转情况；(2) 油库的气象及水文地质资料；(3) 油品的种类及收发方式；(4) 油品的物性，如密度、粘度、比热等；(5) 可供选用的部分设备资料等。
三、部分参考文献《中华人民共和国国家标准石油库设计规范》GB500074-2002 中国计划出版社；《中华人民共和国标准低倍数泡沫灭火系统设计规范》GB50151-92 ；《输油管道设计与管理》石油大学出版社；《油库设计与管理》石油大学出版社；《泵产品样本》 机械工业部《泵与原动机选用手册》 中国石化出版社 《石油库工艺设计手册》 商业部设计院；四、设计与计算的基本内容(1) 油库总平面布置，包括1) 油库平面布置的原则、2) 总平面图的布置说明，即各分区功能和设计考虑的因素等；(2) 进行油库流程设计；(3) 完成油库的全部工艺及水力计算，选择相应系统的关键设备； (4) 进行泵房设计与计算； (5) 完成消防系统设计计算；(6) 绘制总平面布置图、总工艺流程图和泵房设计图；五、设计基本步骤与理论依据 1、总平面布置设计1) 总平面布置原则 2) 总平面布置说明A 、储油区：储油区位置、油罐选型、灌区防火堤和人行踏步等细节设计说明；B 、装卸区铁路装卸区：作用、设施组成、位置和设计规范的说明； 公路装卸区：作用、设施组成、位置等情况的说明； 辅助生产区：组成、位置情况的说明；行政管理区：作用、组成、位置等情况说明； 库内道路：道路的布置说明。
3) 总平面布置计算说明 A 、油库容量的确定 ①各种油品设计公式 ρηk GV s =式中，V s ：某种油品的设计容积，m 3； G ：该种油品的年周转额，t ； ρ：该种油品的的密度，t/m 3；k ：该种油品的周转系数，对于一、二级油库，取k =1-3，对于三级及以下油库取k =4-8； η：油罐利用系数，轻油η=0.95；粘油η=0.85 ② 各种油品容积计算结果列表及油罐型号、个数与种类 ③ 油库总库容量、油库定级、油罐参数列表 B 、灌区布置按照油库设计规范，确定各组油罐区的长宽尺寸。
C 、防火堤高度的确定防火堤高度比设计高度高0.2m ，但不低于1m ，不高于2.2m 。
不同油品防火堤高度的计算：汽油区防火堤高度的确定：2.021ma x+===设计实有效有效设计有效h h S V h V V式中，V 有效：防火区的有效容油体积，m 3； V max ：油灌区油罐的最大容积，m 3； h 设计：防火堤的设计高度，m ； h 实：防火堤的实际高度，m ；S 有效：油罐区除油罐所占面积后的剩余面积，m 2；柴油区和粘油区的防火堤高度设计计算一样，与汽油区防火堤高度设计相比，不同在于V 有效=V max 。
2、油品装卸作业设计1) 铁路装卸系统设备的选择首先，根据业务量确定每天到库的最多油罐车数 ρtV kGn z =式中，n z ：每天到库一次最多油罐车位数； k ：收发不均匀系数，一般k=2.5；G ：该油品散装铁路收发的计划年周转量，t/a ； V ：一节油罐车的容积，m 3，一般取V=50m 3； t ：一年中工作日，d ； ρ：该种油品的的密度，t/m 3。
其次，列表计算各种油品的每日到库最大油罐车位数和计算最大油罐车总数 然后，机车按牵引定数确定最大车位数：机车牵引定数⨯=014.0'z n然后，车位数的确定：}m i n {'z z n nN ，= 最后，铁路作业线的布置铁路线的布置说明； 铁路作业线的长度计算： 321L nl L L L +++=式中，L ：铁路作业线的长度，m ；L 1：作业线起点端（一般自警冲标算起）至第一节油罐车始端的距离，一般取L 1=10m ；L 2：作业线终端车位的末端至车挡的距离，一般取L 2=20m ； L 3：轻、粘油油罐车相距的距离，一般取L 3=12m ； l ：一节油罐车的两端车钩内侧距离，m ；n ：油品一次到库的最大油罐车总数，若采用双股作业线时，取一次到库最大油罐车数的一半。
2) 公路散装发油设施首先，公路散装鹤管数的确定Qmt GkBn ρ=式中，n ：公路发油鹤管数；G ：公路散装某油品的年发油量，t ；Q ：单支鹤管的工作流量，轻油Q=50m 3/h ，粘油Q=35m 3/h ； B ：季节不均匀系数，B=1.5-2； k ：发油不均匀系数，k=1.5-3； m ：油库每年工作天数，d ；t ：平均每天的工作时数，一般t=7h ； ρ：油品的的密度，t/m 3。
然后，列表计算每种油品的鹤管数 3) 桶装作业设施首先，灌油栓数目的确定 ρρm q k Tk G q k T Q n '==式中，n ：灌油栓数；G ：年整装发油量，t ；q ：每日灌油栓每小时的计算生产率，m 3/h ，轻油q=12m 3/h ，粘油q=4m 3/h ； k '：不均匀系数，有桶装仓库时k '=1.1-1.2，无桶装仓库时k '=1.5-1.8； k ：罐油栓的利用系数，k=0.5； m ：年工作天数，d ；T ：平均每天的工作时数，一般T=7h ； ρ：油品的的密度，t/m 3。
列表计算每种油品的灌油栓数。
其次，桶装仓库面积 ραndkT GNF =式中，F ：桶装仓库面积，m 2；n ：堆放层数，甲类n=2，乙类n=3，丙类n=4； G ：油品每日灌装量，t/d ； k ：体积充满系数，k=0.6；α：利用系数，α=0.3；d ：油桶卧放时为油桶直径，d=0.56m ，油桶立放时为油桶高度，d=0.9m ； N ：设计存放量，轻油存放2天，粘油存放3天。
ρ：油品的的密度，t/m 3。
mk Q G '=式中，G ：油品日灌装量，t/d ； Q ：油品年灌装发油量，t ； 'k ：不均匀系数，'k =1.2； m ：年工作天数，m=360d 。
列表计算各种油品的桶装面积。
然后，按油品性质分组，计算各组油品桶装仓库面积。
最后，设计灌桶间面积。
3、工艺流程设计说明1) 工艺流程说明总论 2) 铁路装卸系统说明轻油、粘油收发系统说明内容包括设备组成及使用说明 3) 公路装卸系统该系统由整装和散装两部分，进行设备及其作用说明。
4、工艺流程的水力计算1) 工艺流程计算过程及原则 计算步骤：A 、根据业务流量，参考经济流速，选取管径；B 、计算管路的摩阻；C 、化管道特性曲线；D 、按照选泵原则选泵；E 、确定泵的安装高度F 、进行工况校核。
