第3章基本参数的确定3.1 油库容量的确定3.1.1 油库单罐容量的计算由《油库设计》规范推荐的油罐容量的计算公式，可得各种油品的储存容量；计算公式： Vs=G/kρη（3-1）其中：Vs——某种油品的设计容量，3m；G——该种油品的年周转量，t；ρ——该种油品的密度，t/3m；k ——该种油品的周转系数；η——有关利用系数，对轻油取0.95，粘油取0.85；计算：（93#汽油为例）由式（3-1）Vs=G/kρη=100000/10x0.726x0.95=14519.63m根据《油库设计》可以选用3个50003m内浮顶油罐。
表3-1 其余各种油品计算结果见油库级别的确定∑V=91300 3mm< 100000 3根据《中华人民共和国国家标准石油库设计规范》，本油库属于二级油库。
3.1.2 罐区的分组罐组1：汽油罐区：10个50003m内浮顶罐。
罐组2：柴油罐区：8个50003m拱顶罐。
罐组3：粘油罐区：1个3003m的拱顶罐。
m、2个4003m、1个20033.1.2.1 汽油罐区布置如下图：3.1.2.2 柴油罐区布置如下图：3.1.2.3 粘油罐区布置如下图：3.2 防火堤高度的确定3.2.1 各容积油罐的高度和直径尺寸如下表：表3-2 油罐型号和尺寸3.2.2 各管区防火堤的高度计算：3.2.2.1 汽油罐区：罐区长 = 10+20+8+20+8+20+8+20+8+20+10=172m罐区宽 = 10+20+8+20+10=68m有效面积：S=172*68-10*3.14*202 /4=8556有效体积：V=5000防火堤的高度计算：h=V/S=5000/8556=0.584实际防火堤的高度：H=0.584+0.2=0.784 取 H= 1 m 隔堤的高度： H-0.2=0.8m3.2.2.2 柴油罐区：罐区长 = 10+20+8+20+8+20+8+20+10=124m罐区宽 = 10+20+8+20+10=68m有效面积：S=124*68-8*3.14*202 /4=5920有效体积：V=5000防火堤的高度计算：h=V/S=5000/5920=0.84实际防火堤的高度：H=h+0.2=1.04 取 H= 1.2 m隔堤的高度： H-0.2=1.0m3.2.2.3 粘油罐区罐区长 = 5+6.5+2+6+2+7.5+2+7.5+6=44.5m罐区宽 = 6+7.5+6=19.5m有效面积：S=44.5*19.5-2*3.14*7.52/4-3.14*62/4-3.14*6.52/4=727.0 有效体积：V=400防火堤的高度计算：h=V/S=400/727.0=0.55实际防火堤的高度：H=h+0.2=0.75 取 H= 1 m隔堤的高度： H-0.2=0.8m3.3 铁路作业区的计算3.3.1鹤管数的确定：3.3.1.1 根据牵引定数确定最大车位：计算公式为： n/=机车牵引定数/（自重+标记载重） (3-2)=3500*（22+50）=48.6向下取整取 n/ =483.3.1.2根据作业情况确定每天到库的车位数：计算公式： n=KG/360ρV (3-3) 公式中：n——每天到库最大车数；K——收油不均匀系数 K=2G——该种油品散装铁路收油的计划年周转量 t/y;V——一辆油罐车的容积 V=50m3ρ——该种油品的密度，3t/m360——一年工作日；以97#车用汽油计算为例：n=2*120000/(360*0.73*50)=18.26 取 19其余油品计算结果如下表：表3-3 其余油品计算结果由于铁路卸油量远大于发油量所以发油和卸油共用一个鹤管计算一卸油为准，可以不考虑发油n=19+14+11+10+12+1+1+1+1=70实际每天一次到库车位数：n=min{n, n/ }=min{70,48}=48所以，一次到库最多油罐车数为49节。
东北石油大学课程设计课程油库设计与管理题目油库简单流程设计院系石油工程学院油气储运系专业班级储08-7学生姓名学生学号指导教师2012年2月20日注：此页字体为华文行楷，横线末端要对齐。
打印时将本行删掉。
目录一、课程设计的基本任务 (2)（一）设计的目的意义 (2)（二）设计任务 (2)二、油库平面布置图及罐区布置图设计 (4)（一）油罐平面布置图设计及说明 (4)（二）确定油库容量、油罐个数 (4)（三）罐区平面布置图设计 (5)三、防火堤高度的计算 (9)（一）汽油区防火堤高度计算 (9)（二）柴油区防火堤高度计算 (9)（三）粘油区防火堤高度计算 (9)四、鹤管数的确定 (9)（一）装卸各种油品需要的鹤管数 (10)（二）作业线长度计算 (11)五、工艺流程图设计 (13)结束语 (14)重新排版后要对目录重新更新，更新域。
注意目录中只显示一级标题和二级标题。
目录的字号为小四，字体为宋体。
一、课程设计的基本任务（黑体小二）（一）设计的目的意义（黑体小三）目的：油库流程的设计是根据联合站油库及商业油库的一般情况，进行的简单流程设计。
在老师指导下，根据给定的油品的年周转量、油品的密度、周转系数等基础数据，按规范要求独立地完成油库简单流程的设计。
意义：为了满足油田和企业生产的需要，原油从井口出来后，首先要到联合站进行分离，分离后所得合格原油将被输到油库进行储存和输送到炼油厂，生产出各种油品后进行外输。
合理的设计油库的容量及合理的油库流程，保证供应，完成油品的正常输转对满足企业的生产和生活的要求，都有着十分重要的意义。
重要性：*******（内容自己写）正文宋体小四，数字、字母为Time New Roman，行间距20磅。
注意每段开头空两格。
上下角标要规范，例如：93#，不能写成93#。
（二）设计任务1.基础数据注意：表格不能分成两页。
如果必须分页需在第二页右上角上面标出“续表”两字，见上表。
表格两端不封死。
油库课程设计书一、课程目标知识目标：1. 让学生理解石油的基本概念、形成过程及在我国能源领域的地位；2. 掌握油库的基本结构、功能及安全管理措施；3. 了解油品的性质、分类及储存要求。
技能目标：1. 培养学生运用所学知识分析油库安全问题的能力；2. 提高学生设计简单油库布局方案的能力；3. 培养学生运用现代信息技术查询、整理油库相关资料的能力。
情感态度价值观目标：1. 培养学生对石油资源的珍惜与保护意识，增强环保观念；2. 培养学生关注油库安全，提高安全意识；3. 培养学生热爱能源事业，激发为我国能源事业做贡献的志向。
课程性质：本课程为学科实践课程，结合理论知识与实际操作，注重培养学生的实践能力。
学生特点：六年级学生具有一定的独立思考能力和动手操作能力，对新鲜事物充满好奇，但安全意识相对较弱。
教学要求：结合学生特点，课程设计应注重实践性与趣味性，同时强调安全意识，使学生在轻松愉快的氛围中掌握油库相关知识。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 石油基础知识：- 石油的定义、形成过程；- 石油在我国能源领域的地位及作用。
2. 油库基本结构与功能：- 油库的组成部分及其作用；- 油库的储存设施及安全管理措施。
3. 油品性质、分类与储存要求：- 油品的物理、化学性质；- 油品的分类及储存方法；- 油品质量检验标准及流程。
4. 油库安全与环保：- 油库安全管理措施及应急预案；- 油库事故案例分析；- 石油资源保护与环保措施。
教学大纲安排如下：第一课时：石油基础知识第二课时：油库基本结构与功能第三课时：油品性质、分类与储存要求第四课时：油库安全与环保教材章节及内容：第一章：石油的形成与利用第一节：石油的概念与形成第二节：石油在我国能源领域的地位第二章：油库的结构与功能第一节：油库的组成与作用第二节：油库储存设施及安全管理第三章：油品的性质与储存第一节：油品的物理、化学性质第二节：油品的分类与储存要求第四章：油库安全与环保第一节：油库安全管理措施第二节：油库事故案例分析第三节：石油资源保护与环保教学内容注重科学性和系统性，结合实践案例，帮助学生更好地理解和掌握油库相关知识。

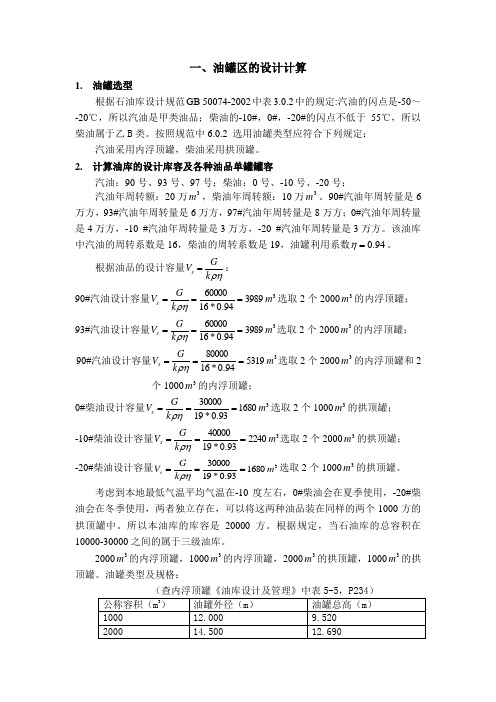

一、油罐区的设计计算1. 油罐选型根据石油库设计规范GB 50074-2002中表3.0.2中的规定:汽油的闪点是-50～-20℃，所以汽油是甲类油品；柴油的-10#，0#，-20#的闪点不低于55℃，所以柴油属于乙B 类。
按照规范中6.0.2 选用油罐类型应符合下列规定：汽油采用内浮顶罐，柴油采用拱顶罐。
2. 计算油库的设计库容及各种油品单罐罐容汽油：90号、93号、97号；柴油：0号、-10号、-20号；汽油年周转额：20万3m ，柴油年周转额：10万3m 。
90#汽油年周转量是6万方，93#汽油年周转量是6万方，97#汽油年周转量是8万方；0#汽油年周转量是4万方，-10 #汽油年周转量是3万方，-20 #汽油年周转量是3万方。
该油库中汽油的周转系数是16，柴油的周转系数是19，油罐利用系数94.0=η。
根据油品的设计容量ρηk GV s =： 90#汽油设计容量3398994.0*1660000m k G V s ===ρη选取2个20003m 的内浮顶罐； 93#汽油设计容量3398994.0*1660000m k G V s ===ρη选取2个20003m 的内浮顶罐； 90#汽油设计容量3531994.0*1680000m k G V s ===ρη选取2个20003m 的内浮顶罐和2 个10003m 的内浮顶罐；0#柴油设计容量3168093.0*1930000m k G V s ===ρη选取2个10003m 的拱顶罐； -10#柴油设计容量3224093.0*1940000m k G V s ===ρη选取2个20003m 的拱顶罐； -20#柴油设计容量3168093.0*1930000m k G V s ===ρη选取2个10003m 的拱顶罐。
考虑到本地最低气温平均气温在-10度左右，0#柴油会在夏季使用，-20#柴油会在冬季使用，两者独立存在，可以将这两种油品装在同样的两个1000方的拱顶罐中。
目录一、课程设计的基本任务 (1)（一）设计的目的意义 (1)（二）设计任务 (2)二、油库平面布置图及罐区布置图设计 (3)（一）油罐平面布置图设计及说明 (4)（二）确定油库容量、油罐个数 (7)（三）罐区平面布置图设计 (10)三、防火堤高度的计算 (14)（一）汽油区防火堤高度计算 (15)（二）柴油区防火堤高度计算 (15)（三）黏油区防火堤高度计算 (16)四、鹤管数的确定 (16)（一）装卸各种油品需要的鹤管数 (18)（二）作业线长度计算 (19)五、工艺流程图设计 (23)（一）汽油罐区流程图（） (23)(二) 柴油罐区流程图（） (24)结束语 (25)一、课程设计的基本任务（一）设计的目的意义油库是接收、储存、发放石油或石油管理的独立企业或单位。
它是协调原油生产，原油加工，成品油供应及运输的纽带，是国家石油产品储备和供应的基地，它对于保障国防和促进国民经济发展具有着相当大的作用和相当重要的意义。
由于石油工业的快速进步和石油战略地位的不断提高，油库的建设也越来越重要。
因此我们要建设油库，合理的设计油库的容量及合理的油品流程。
设计的目的：全面了解油库布局，库容的确定，油罐选择，不同油品的罐区布置，铁路装卸流程及装卸方法，倒罐流程。
根据给定的油品的年周转量、油品的密度、周转系数等基础数据，熟练地计算不同油品油库防火堤高度，油品鹤管数，铁路作业线长度。
设计的意义：油库用以储存油料的专用设备，因油料具有的特异性用以相对应的油库进行贮藏。
油库是协调原油生产、原油加工、成品油供应及运输的纽带，是国家石油储备和供应的基地，它对于保障国防和促进国民经济高速发展具有相当重要的意义重要性：石油在当今世界的重要性是家喻户晓的，随着人类文明的发展，带动国内外对石油的需求一路攀升，尤其近几年来石油消耗量年年猛增，油库新建和扩建工程逐年增多；随着我国能源安全战略方针的提出，建设国家石油储备库提到了议事日程，并进入了实施阶段。
课程设计课程：油库设计与管理设计题目：天津某成品油库工艺设计学院名称：材化学院专业班级：油气储运工程姓名：111 1学号同组人员：1111111111 111指导教师：黄辉成绩宁波工程学院材化学院油气储运教研目录1.课程设计的基本任务1.1设计任务天津某石化油库的初步设计。
天津某油库每年铁路进库车用汽油90#、92#汽油各为12万吨，-10#、0#柴油分别为15万吨和20万吨。
另外，此油库每年还由铁路运进燃料油和重柴油分别为15万吨和5万吨，全部由输油管外运。
1.1.1.基础数据表1-1 各种油品的基础数据油品名称密度t/m3年周转量G/t周转系数K 利用率90#汽油0.72 120000 14 0.95 92#汽油0.73 120000 14 0.95 0#柴油0.84 200000 14 0.95 -10#柴油0.84 150000 14 0.95 燃料油0.85 150000 14 0.85 重柴油0.90 50000 14 0.85表1-2 油罐型号尺寸容量m3板壁高m罐直径m内浮顶罐5000 14.274 22 拱顶罐5000 14.274 22 拱顶罐3000 12.691 18.801.1.2.设计任务（1）主要内容油库主要参数的计算和简单流程设计，周转系数取14。
（2）基本要求完成库容计算、油品装卸设施计算、油库管路计算、消防设施计算。
选择完成罐区布置图、装卸作业区布置图、油库总平面布置图、汽油罐区工艺流程图2.油库平面布置图和罐区布置图设计2.1油罐平面布置图设计和说明图2-1 油库分区示意图（黑体5号）1.储油区的布置2.装卸区的布置3.辅助生产区的布置4.行政管理区的布置2.2确定油库容量、油罐个数1.利用周转系数法计算来计算油库单罐容量（2-1）式中——某种油品的设计容量，m3；——该种油品的年周转量，t；——该油品密度，t/m3；——该油品的周转系数；——油罐的利用系数，轻油取0.95，粘油取0.85。
油库设计课程设计1000字作为油库设计课程设计的学生，你需要了解和掌握一系列的知识和技能，并将它们应用到一个实际的项目中。
下面是一个大致的设计流程和一些要点，以帮助你完成这个任务。
1. 概述在设计一个油库时，需要考虑到以下几个方面：贮存的油品类型、油罐的数量和容量、设备和泵的类型、安全措施以及环保问题等等。
本设计将涵盖以下内容：建设地点：该油库将建设在一个工业区内，离城市主干道不远。
建筑物将由具有经验的企业承包商建造，以确保其有足够的牢固性。
油库容量：应根据用户的需求，确定油库容量的大小，包括不同品种的油罐容量，以适应贮存需求。
在确定容量时，还需要考虑到货车和其他运输工具需要进出的空间。
设备和泵的选择：选择合适的输油泵和设备，以确保在物流的整个流程中油品的安全和准确传输。
安全问题：在设施设计中，要考虑到各种安全因素，包括天气、火灾、地震、漏油等意外事故。
需要制定详细的应急预案，并安装相关的安全设备，以便在遇到问题时能够及时处理。
环境问题：在建设过程中，要严格遵守环保法规，减少对环境的影响。
例如对废水、废气的处理和排放都需要遵循相关政策。
2. 设计过程步骤1：确定容量在油库设计的初期，首先要按照用户需求进行容量的确定。
这包括每个油罐的容量和数量，并计算油库整体容量。
油库和油罐容量的选择要符合散装液体储存的规范，且有足够的余地处理出现的情况。
步骤2：建筑物和设备的选择在确定油库容量后，需要选择建筑物和设备，以满足贮存的需要。
建筑物的设计应符合当地建筑工程法规，并采用最佳的材料和工艺。
同时，需要选择符合贮存需求的设备和输油泵。
这些设备应具有高质量、高效、可靠和安全等特性。
设备与建筑物的选择必须保证油品从供应端到存储容器的过程具有可靠性。
步骤3：安全和环保在建设油库时，安全和环保也是必须考虑的重要方面。
需要制定详细的应急预案，并安装相关的安全设备，以便在遇到问题时能够及时处理。
对于漏油等事故，必须及时填补漏洞，并保持油库安全。
油库课程设计书封面一、课程目标知识目标：1. 学生能够理解油库的基本概念，掌握油库的结构、功能及安全操作流程。
2. 学生能够描述不同类型的石油产品及其储存、运输和使用的特点。
3. 学生能够解释油库在国民经济和能源安全中的作用，了解我国石油资源现状。
技能目标：1. 学生能够运用所学知识，分析油库事故案例，提高预防和处理突发事件的能力。
2. 学生能够通过实地考察、资料搜集等方法，提升对油库设施的观察、分析和解决问题的能力。
3. 学生能够运用信息技术，设计油库安全宣传海报，提高信息整合和表达能力。
情感态度价值观目标：1. 学生通过学习油库知识，树立安全意识，增强对国家能源安全的责任感。
2. 学生能够关注石油资源的合理利用和环境保护，培养可持续发展观念。
3. 学生在合作交流中，培养团队协作精神，提高人际沟通能力。
课程性质：本课程为实践活动课程，结合理论知识与实际操作，提高学生对油库知识的理解和应用能力。
学生特点：六年级学生具备一定的自主学习能力，好奇心强，善于观察和思考，但安全意识相对薄弱。
教学要求：结合学生特点，注重理论知识与实践操作的相结合，提高学生的安全意识，培养其解决问题的能力。
将课程目标分解为具体的学习成果，便于教学设计和评估。
二、教学内容根据课程目标，教学内容主要包括以下几部分：1. 油库基本知识：- 油库的定义、分类及功能- 油库的结构和主要设施- 我国石油资源现状及油库分布2. 石油产品及其储存：- 不同类型石油产品的性质与用途- 石油产品的储存方法及注意事项- 油库储存设施的安全操作规程3. 油库安全与环保：- 油库事故案例分析- 油库安全管理措施及应急预案- 石油资源合理利用与环境保护4. 实践活动：- 实地考察油库设施，了解油库运行原理- 设计油库安全宣传海报，提高安全意识- 模拟演练油库突发事件应急预案，提升应对能力教学大纲安排如下：第一课时：油库基本知识第二课时：石油产品及其储存第三课时：油库安全与环保第四课时：实践活动（实地考察、设计宣传海报、模拟演练）教材章节及内容：第一章：油库概述第二章：石油产品及其储存第三章：油库安全与环保第四章：实践活动与案例分析教学内容确保科学性和系统性，结合实践活动，帮助学生将理论知识与实际操作相结合，提高学生对油库知识的理解和应用能力。
东北石油大学课程设计课程油库设计与管理题目油库简单流程设计院系石油工程学院油气储运系专业班级储08-7学生姓名学生学号指导教师2012年2月20日注：此页字体为华文行楷，横线末端要对齐。
打印时将本行删掉。
目录一、课程设计的基本任务 (2)（一）设计的目的意义 (2)（二）设计任务 (2)二、油库平面布置图及罐区布置图设计 (4)（一）油罐平面布置图设计及说明 (4)（二）确定油库容量、油罐个数 (4)（三）罐区平面布置图设计 (5)三、防火堤高度的计算 (9)（一）汽油区防火堤高度计算 (9)（二）柴油区防火堤高度计算 (9)（三）粘油区防火堤高度计算 (9)四、鹤管数的确定 (9)（一）装卸各种油品需要的鹤管数 (10)（二）作业线长度计算 (11)五、工艺流程图设计 (13)结束语 (14)重新排版后要对目录重新更新，更新域。
注意目录中只显示一级标题和二级标题。
目录的字号为小四，字体为宋体。
一、课程设计的基本任务（黑体小二）（一）设计的目的意义（黑体小三）目的：油库流程的设计是根据联合站油库及商业油库的一般情况，进行的简单流程设计。
在老师指导下，根据给定的油品的年周转量、油品的密度、周转系数等基础数据，按规范要求独立地完成油库简单流程的设计。
意义：为了满足油田和企业生产的需要，原油从井口出来后，首先要到联合站进行分离，分离后所得合格原油将被输到油库进行储存和输送到炼油厂，生产出各种油品后进行外输。
合理的设计油库的容量及合理的油库流程，保证供应，完成油品的正常输转对满足企业的生产和生活的要求，都有着十分重要的意义。
重要性：*******（内容自己写）正文宋体小四，数字、字母为Time New Roman，行间距20磅。
注意每段开头空两格。
上下角标要规范，例如：93#，不能写成93#。
（二）设计任务1.基础数据注意：表格不能分成两页。
如果必须分页需在第二页右上角上面标出“续表”两字，见上表。
表格两端不封死。
2.设计任务（1）主要内容油库主要参数的计算及简单流程设计。
（2）基本要求完成储油罐容量的计算、储罐数量的计算、防火堤的设计、鹤管数的确定。
完成罐区布置图三张，装卸作业区布置图两张，油库总平面布置图一张，汽油罐区工艺流程图一张。
二、油库平面布置图及罐区布置图设计（一）油罐平面布置图设计及说明先画出油库分区示意图（参考教材第7页），在叙述出油库各区布置说明。
图2-1 油库分区示意图（黑体5号）1.储油区的布置2.装卸区的布置3.辅助生产区的布置4.行政管理区的布置（二）确定油库容量、油罐个数1.利用周转系数法计算来计算油库单罐容量s GV K ρη=平面布置图说明序号名称汽油油罐柴油油罐粘油油罐Ⅰ油罐区Ⅱ消防区Ⅲ铁路装卸区Ⅳ公路装卸区Ⅴ水路装卸区Ⅵ辅助生产区Ⅶ行政管理区河流公路式中 s V ——某种油品的设计容量，m 3；（符号为斜体，带有下角标的符号，下角标为正体，例如：V S ，V 是斜体，s 为正体。
单位为正体，例如：m 3）G ——该种油品的年周转量，t ；ρ——该油品密度，t/m 3；K ——该油品的周转系数；η——油罐的利用系数，轻油取0.95，粘油取0.85。
(公式要居中，必须用公式编辑器，不能从键盘上直接输入，注意公式的字体，不能过大或过小，公式的行间距为单倍行距)（1）各种汽油需要油罐个数的计算：（此处为举例，后面的需要自己去计算）#93汽油：s V G K ρη=12000014419.6120.730.95==⨯⨯m 3表2-1 汽油的参数及计算结果（ 表名写在表的上面居中黑体5号字）说明：#93汽油的计算容量为14419.6 m 3,可以选用3个容量为5000 m 3的内浮顶罐； （此处为具体说明，用文字表述出来。
） （其它油品以此类推）（三）罐区平面布置图设计1. 汽油罐a=29⨯+225.7⨯+34⨯=130mb=25.7⨯+9+222⨯=68m图2-2 汽油罐区平面布置图说明：上图是汽油罐区平面布置图，通过计算得出需要8个容量为5000m3的内浮顶罐，油罐到防火堤的距离应大于罐高的一半，所以取7.5m，罐间距应为0.4D，所以取9m。
2.柴油罐区a=m⨯18=++⨯⨯3858.25.6824.b=m⨯++18=⨯2586.5.6828.图2- 柴油罐区平面布置图说明：上图是柴油罐区平面布置图，通过计算得出需要6个容量为3000m3的拱顶罐，1个5000 m3的拱顶罐。
5000m3油罐到防火堤的距离应大于罐高的一半，所以取7.5m，罐间距应大于0.4D，所以取9m。
3000m3油罐到防炎堤的距离应大于罐高的一半，所以取6.5m,罐间距应大于0.4D,所以取6.5m。
将这些油罐按矩形排列节省空间，同时将同种油品放在一起有利于管理。
3.粘油罐区a=56+⨯⨯m+⨯512=2532b=39++⨯⨯525212=图2- 粘油罐区平面布置图说明：上图是粘油罐区平面布置图，通过计算得出需要6个容量为1000m 3的拱顶罐，油罐到防火堤的距离应大于罐高的一半，所以取5m ，罐间距应为0.6D ，所以取7.5m 。
将这些油罐按矩形排列节省空间，同时将同种油品放在一起有利于管理。
三、防火堤高度的计算（一）汽油区防火堤高度计算a=25.7⨯+39⨯+224⨯=130m b=25.7⨯+9+222⨯=68mm m s ab V h 1.101.12.081.04227681305000721max≈=+=⨯⨯-⨯=⨯-=π所以汽油防火堤高1.1m ，隔堤0.8m 。
（二）柴油区防火堤高度计算a=m 4.8525.62838.18=⨯+⨯+⨯m b=6.58825.628.18=+⨯+⨯m h==⨯1m axs 5-ab V 1.1m m 06.12.082.048.1856.584.8530002≈=+=⨯⨯-⨯π所以柴油区防火堤高1.1m ，隔堤高0.8m 。
（三）粘油区防火堤高度计算a=562525312=⨯+⨯+⨯m b=39255212=⨯++⨯ h==⨯1m axs 5-ab V m 9.0m 82.02.062.04125395610002≈=+=⨯⨯-⨯π所以粘油区防火堤高0.9m ，隔堤高0.7m 。
四、鹤管数的确定（一）装卸各种油品需要的鹤管数1. 根据作业情况确定一次到库的最大油罐车数'360K G n Vρ=式中 n ——每天到库的最大车数；'K ——收油不均匀系数，取'K =2；G ——该种油品散装铁路收油的计划年周转量，t/y ； V ——一辆油罐车的容积，50V =m 3；ρ——该种油品的密度，t/m 3；360——一年的工作日。
2.计算每种油品所需的鹤管数#93汽油：'212000018.26()193603600.7350K G n V ρ⨯====⨯⨯向上取整97# 汽油：16(43.155072.03601000002360'==⨯⨯⨯==向上取整）V G K n ρ航汽：10(26.95072.0360600002360'==⨯⨯⨯==向上取整）V G K n ρ0#柴油：12(9.115084.0360900002360'==⨯⨯⨯==向上取整）V G K n ρ-10#柴油：7(6.65084.0360500002360'==⨯⨯⨯==向上取整）V G K n ρ10#机械油：1(37.05089.036030002360'==⨯⨯⨯==向上取整）V G K n ρ20#机械油：1(24.05093.036020002360'==⨯⨯⨯==向上取整）V G K n ρ15#汽油机油：1(36.05092.036030002360'==⨯⨯⨯==向上取整）V G K n ρ8#柴油机油：1(36.05092.036030002360'==⨯⨯⨯==向上取整）V G K n ρ11#柴油机油：1(24.05092.036020002360'==⨯⨯⨯==向上取整）V G K n ρ25#变压器油：1(19.05089.036015002360'==⨯⨯⨯==向上取整）V G K n ρ3.油库所需建立的鹤管总数鹤管总数=∑n =19+16+10+12+7+1+1+1+1+1+1= 70个（二）作业线长度计算[][]1221+++=nl L L L式中 L ——装卸作业线长度；l —一节油罐车的长度，12m ； n —一次到库最大油卸车数；L 1——作业线起始端（从警冲标算起）到第一节油罐车起始端的距离， 31m ，； L 2——作业线终端车位的末端到车挡的距离，20m 。
[]12——轻、粘油在同一条作业线上，轻粘罐车之间的距离为12m 。
1. 双股作业线布置（方法一）图4-1 双股作业线布置图一说明：2. 双股作业线布置（方法二）4952012123631=++⨯+=L m图4-2 双股作业线布置图二说明：五、工艺流程图设计工艺流程图不能太简单，图和计算结果要一致，要把计算出的汽油罐都画在图上，计算出几个就画几个。
流程图横版布置。
结束语通过本次课程设计，专业知识得到了哪些方面的巩固？通过本次课程设计，在加强计算机应用能力方面得到了哪些提高？通过本次课程设计，你感觉还有哪些不足或需要改进的地方？结束语不能写成问答式，根据上面提示，写成一段总结性的话。
上交时把红色字体全部删除。
