苏科版九年级物理下插图练习1.如图1，用手蘸水后摩擦高脚杯的杯口，听到杯子发出声音，当注入杯中的水量发生变化时候，声音特性中的 （音调、响度、音色）发生了变化，当水量增多时候，声音这个的特性变 。
(八上)．图1 （a ） 图2 （b ） 图32. 在图2所示“探究影响电流做功的因素”实验中，将两个阻值 （选“相同”或“不同”）的白炽灯接在电路中，根据______ ___，可以比较电流做功的多少。
利用（a ）图可以得到_____________________________________；利用（b ）图可以得到__________________________ .。
3. 图3所示，（1）在探究“通电导体产生的热量跟哪些因素有关”的实验中，R 1、R 2 是两个电阻圈，R 1的阻值大于R 2的阻值，接通电路，通过观察到_________的现象，说明电流通过电阻时会产生热量.本实验中探究产生电热的多少与电流的关系是的实验操作是 。
实验选用煤油而不用水的原因是 ，煤油的内能增加是通过 途径改变的，电阻丝的内能增加是通过 途径改变的。
（2）若用该装置“探究水和煤油的吸热升温本领”时，应该完成的操作是：和 。
4.图4是测电笔的结构，它是由两个金属电极、氖管、弹簧和一个 组成。
5. 用如图5所示的实验装置是可以“探究熔丝熔断的原因”，其中左图的实验可以表明,当电路中发生__________ ____时，电路中电流将急剧增大，熔丝立即被熔断；右图的实验中熔丝熔断的原因是_______________，又称为_______ _______.6. 图6所示的电路是用来检查家庭电路短路故障的.闭合闸刀开关，再逐个合上各用电器开关，若校验灯发出暗红色的光，则该支路___________；若校验灯正常发光，则该支路____________.7. 如图7所示的实验说明________________________________；电流的磁场方向与 有关.这一现象称为电流的_____ .最早发现这一现象的是丹麦物理学家_____________.如果移走小磁针，该结论 (选填“成立”或“不成立”)．8. 如图8所示，研究表明，通电直导线周围的磁场分布如图所示，在垂直于通电直导线的平面内，它的磁感线是以电流为中心的一系列同心圆。

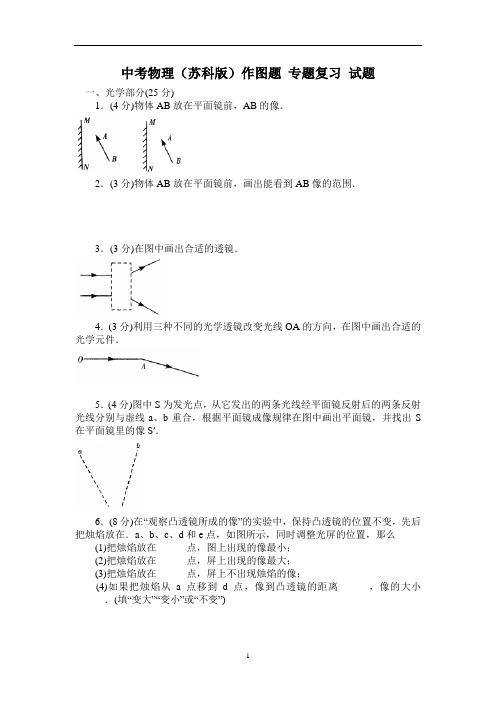

中考物理（苏科版）作图题专题复习试题一、光学部分(25分)1．(4分)物体AB放在平面镜前，AB的像．2．(3分)物体AB放在平面镜前，画出能看到AB像的范围．3．(3分)在图中画出合适的透镜．4．(3分)利用三种不同的光学透镜改变光线OA的方向，在图中画出合适的光学元件．5．(4分)图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b重合，根据平面镜成像规律在图中画出平面镜，并找出S 在平面镜里的像S′．6．(8分)在“观察凸透镜所成的像”的实验中，保持凸透镜的位置不变，先后把烛焰放在．a、b、c、d和e点，如图所示，同时调整光屏的位置，那么(1)把烛焰放在______点，图上出现的像最小；(2)把烛焰放在______点，屏上出现的像最大；(3)把烛焰放在______点，屏上不出现烛焰的像；(4)如果把烛焰从a点移到d点，像到凸透镜的距离______，像的大小______．(填“变大”“变小”或“不变”)二、力学部分(35分)7．(5分)沿斜面用50 N的力拉重为100 N的小车，用力的图示法表示所受的拉力和重力．8．(5分)如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示．9．(5分)一个质量为2 kg的木球漂浮在水面上，用力的图示法画出木球静止时的受力情况．(g＝10 N/kg)10．(5分)重15 N的小球，用细绳拴在墙上，已知球对墙面的压力为6 N，用力的图示法画出小球受到的重力和墙受的压力．11．(5分)小强想把一货物吊到楼上去，已知货物重1000 N，小强最大的拉力为300 N，如果使用滑轮组，至少需要几个滑轮？如何装配？12．(5分)要想用一个最小的力，推着一个圆筒越过障碍物，试在图上画出此力的作用点和方向．13．(5分)在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．三、电学部分(电和磁、家用电路设计题) (40分)14．(5分)请在图中标出条形磁体的两极．15．(5分)已知通电螺线管中的电流方向，标出小磁针的N极．16．(5分)图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N、S极；(3)磁感线的方向．17．(5分)将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示．18．(5分)把螺口灯泡、开关和保险丝正确地接入家庭电路中去．19．(5分)根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．20．(5分)画出如图所示实物图的电路图．21．(5分)下图是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程)中考物理（苏科版）作图题专题复习试题参考答案1．略2．略3．4．5．6．(1)a(2)d(3)e(4)变大变小7．8．9．10．11．3个，装配图如下12．13．14．15．16．17．18．19．20．21．。
二、电功率图13－2－1一电功率1．物理意义：表示________________的物理量。
2．定义：电流做的功与完成这些功所用时间的比。
3．公式：P＝____________。
4．单位：__________，常用单位还有________。
1 kW＝________W。
[点拨] 把I＝UR、U＝IR代入P＝UI得：P＝U2R＝I2R。
推导出的两个公式只适用于电能全部转化成内能的电路即纯电阻电路中。
二额定电压和额定功率1．额定电压：用电器______________时的电压(铭牌上所标的电压)。
2．额定功率：在____________条件下用电器的电功率(铭牌上所标的功率)。
[注意] 用电器的额定电压和额定功率都只有一个值，而用电器在实际工作中，实际的电压有多个值，所以实际功率也各不相同。
当U实＝U额时，P实＝P额；U实＞U额时，P实＞P额；U实＜U额时，P实＜P额。
类型一电功率例 1 关于电功率，下列说法正确的是[全品导学号：62512051]( )A．电流做功越多，功率越大B．电流做同样多的功，用的时间越长，功率越大C．电流做功的时间越短，功率越大D．相同的时间内，电流做功越多，功率越大[易错辨析]电功率表示电流做功的快慢，电流做功快，电功率大。
根据电功率的定义可知其大小由电功和完成电功所用的时间共同决定，即P＝Wt，完成电功的时间相同，电功多，电功率大(或电功相同时，所用时间少，电功率大)，不能单凭电功或完成电功的时间判定电功率的大小。
类型二额定功率例2 如图13－2－2所示，A灯标有“4 V 4 W”字样，B 灯标有“4 V 2 W”字样。
闭合开关，从右向左缓慢滑动变阻器滑片，直到其中一盏灯恰好正常发光，此时电压表的示数是__________V，A灯和B灯的总功率是________W。
[全品导学号：62512052]图13－2－2[方法指导]额定功率相关题目解题攻略(1)已知用电器的额定电压和额定功率，通常情况下可以根据I＝PU 计算得出用电器的额定电流，根据R＝U2P计算得出用电器的电阻。

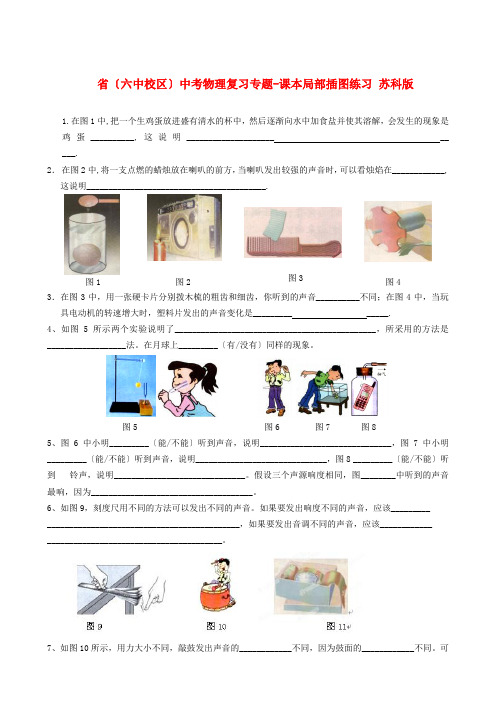

省〔六中校区〕中考物理复习专题-课本局部插图练习苏科版1.在图1中,把一个生鸡蛋放进盛有清水的杯中，然后逐渐向水中加食盐并使其溶解，会发生的现象是鸡蛋__________,这说明____________________ __ ___.2．在图2中,将一支点燃的蜡烛放在喇叭的前方，当喇叭发出较强的声音时，可以看烛焰在____________,这说明_________________________________________.图1 图2 图3 图43．在图3中，用一张硬卡片分别拨木梳的粗齿和细齿，你听到的声音__________不同；在图4中，当玩具电动机的转速增大时，塑料片发出的声音变化是_________ _____.4、如图5所示两个实验说明了______________________________________________，所采用的方法是__________________法。
在月球上_________〔有/没有〕同样的现象。
图5 图6 图7 图85、图6中小明_________〔能/不能〕听到声音，说明______________________________，图7中小明_________〔能/不能〕听到声音，说明______________________________，图8 _________〔能/不能〕听到铃声，说明______________________________。
假设三个声源响度相同，图________中听到的声音最响，因为_____________________________________。
6、如图9，刻度尺用不同的方法可以发出不同的声音。
如果要发出响度不同的声音，应该_____________________________________________________，如果要发出音调不同的声音，应该____________________________________________________。
八年级物理上册作图题专项训练（解析版）注意：1、训练范围：苏科版八年级上册第3~4章2、训练内容：光直线传播作图、光反射现象作图、平面镜成像现象作图、光折射现象作图、透镜光路图作图、眼睛和眼镜视物作图。
1．（2021秋•济源期末）在图中，请画出小明同学透过学校围墙的小洞观看到校园内的范围（围墙及小洞如图所示）。
【解答】解：由眼睛和小洞的上边缘可以确定观察范围的最上面的边缘；由眼睛和小洞的下边缘可以确定观察范围的最下面的边缘，两者之间即为眼睛所能看到的范围，如图所示：2．（2021秋•盱眙县期末）请画出AB通过小孔所成的像。
【解答】解：发光物体的每一个点都可看作为点光源，每个点光源发出的光都会通过小孔照到屏幕的某个区域。
A点发出的光线经小孔下边缘，到达光屏下部，B点发出的光线经小孔上边缘，到达光屏的上部，成的像是倒立的实像。
如图：3．（2021秋•金水区校级期末）如图所示，人眼处于S点位置，P、Q为不透光的挡板，试作出人眼能看到挡板右侧的范围（用阴影线画出）。
【解答】解：由于在光在同一种均匀介质中是沿直线传播的，连接S点与窗口的上端P 和下端Q，做两条射线，这两条射线之间的范围就是在挡板右侧能看到的范围，如图所示：。
4．（2021秋•盱眙县期末）请在图中用光路图作出井底之蛙“观天”的最大范围。
【解答】解：图中圆点是青蛙的位置，将圆点与井口左边的端点相连成一直线，将圆点与井口右边的端点相连成一直线，然后在直线上标出箭头，即得到两条射向青蛙眼睛的光线，这两条光线就决定了青蛙的观察范围。
如图所示：5．（2021秋•榆林期末）某室内地面上放有两个柱子A和B，天花板上有一强点光源S使柱子A和B在地面上形成的影子如图所示。
请根据图中提供的信息确定光源S的位置。
【解答】解：根据光在同种均匀介质中沿直线传播，连接影子A左侧与柱子A的上端并延长，连接接影子B左侧与柱子B的上端并延长，这两条直线的交点即为光源的位置，如图所示：、故答案为：如上图所示。
1.1声现象一、填空题1．每一首乐曲都有一部乐谱，演奏家们在演奏同一首乐曲时，他们的相同。
通常人们说：“这个人说话嗓门大”。
你觉得这个人嗓门大是说话时的大.2．xx《xx夜泊》中的诗句“xx城外xx，夜半xx到客船”中的xx 是因为xx受到僧人的撞击产生发出的，客船上的人能辨别出传来的是“xx”，他是根据声音的来判定的。
3．我们听到的“隆隆”的xx是通过________传播的。
我们先看见闪电后听到xx，其原因是光传播的速度比声音传播的速度________。
雷雨交加的夜里，xx同学看到闪电后约 5s 听到xx，xx距雷电产生的地方大约m。
（声音在空气中传播速度约为 /s )4．如图所示的这些现象说明：正在发声的物体都在________。
5．春节晚会上，一群聋哑青年用精美绝伦的舞蹈“千手观音”给人以xx享受。
（1）如图所示，观众看不见领舞者xx身后站着的其他舞蹈者，这是因为光是传播的。
（2）在观看演出的过程中，我们虽然没有看到乐队却能分辨出是何种乐器发声，这主要是因为不同乐器所发声音的是不同的。
6．日常生活中我们常说声音“震耳欲聋”，这是指它的__________很大；我们能够辨别不同乐器发出的声音，是由于它们的________不同．7．（1）xx学了“电磁波”和“声波”这两部分内容后做了如下的知识归纳表，表中和的说法是错的．（填写表中序号）（2）车门车窗己关闭的汽车内的乘客几乎听不到外面的声音，这是从途径减少噪声；xx区内禁鸣喇叭是从途径减少噪声。
8．声音在日常生活中有广泛的应用，请你按下列要求各举一实例：利用声音来传递信息的有；利用声音来传递能量的有。
9．超声波在科学技术、生产生活和医学中有着广泛的应用。
请你说出两个应用的实例：①；②。
二、选择题10．如图2所示，xx高架道路的部分路段，两侧设有左右高的透明板墙，安装这些板墙的目的是（）A．保护车辆行驶安全B．减小车辆噪声污染C．增加高架道路美观D．阻止车辆废气外泄11．关于声现象，下列说法正确的是（）A．声音在不同介质中的传播速度相同B．人说话是靠舌头振动发声的C．只要物体在振动，我们人耳就能听到声音D．一切发声物体都在振动12．控制噪声可以从三个方面入手，下面关于控制噪声的措施的说法，正确的是（）A．摩托车的消声器是防止噪声进入耳朵B．城市道路旁的隔声板是防止噪声产生C．道路旁植树是阻断噪声的传播D．工厂用的防声耳罩是防止噪声的产生13．我们赖以生存的自然界蕴藏着无限的xx，科学家们去认识它们的基本研究方法是()A. 猜想B．科学探究C. 假设D．实验14．你认为篮球从地面的反弹高度与哪种因素关系不大()A. 地面的坚硬程度B．篮球本身的气足不足C. 篮球下落的高度D. 篮球本身的质量15．近年来，我市xx建设和发展越来越注重以人为本。
§13 电路作图专项练习一、根据实物图画出电路图1． 6．2．7．3．4． 8.5．L1L2SL1L2SL1L2S2S1L1 L2S1 S2+ -L1L2 S2S1 S- +S1S- +LS2S1S3L1S2S1L2二、按电路图，连接实物图9．10．11．12．13．L1 L2S1S2 L1L2S1S2S1SS- +S1L2L1 S1S2S+ -S S1S2L2L1SS2S1L1L2+ -SS1S2L2L1L2L1S S1S2 S1SS2L2L114．15．把元件连成电路并画出电路图，要求：L1和L2并联；S1只控制L1；S2同时控制L1和L2。
16．连接元件要求：两个开关都闭合，L1和L2都发光：闭合S1，断开S2时，只有L1能发光：如果只闭合S2时，L1和L2都不能发光，连接实物图，画电路图。
17．设计电路的要求：绿灯亮，表示平安；电铃响同时红灯亮，表示有情况。
18．给你一节干电池，两个开关，两个小灯泡，画出电路图。
要求：①合上开关S1，只有小灯泡L1亮，再合上开关S2，小灯泡L2也亮。
②先合上开关S1，灯L1、L2都亮，再合上开关S2，只有小灯泡L1亮。
S3S1S2S1S3S2S1S2L2L1S1+ -S2L2L1S1红S2绿19．学校传达室内有一只灯泡，一个电铃， 几节干电池，两个开关和导线，请设计电路。
要求：前门来人时电铃响而灯不亮； 后门来人时不仅灯亮而且铃响。
20．为了方便甲乙两个办公室的传呼，两室各装一个电铃，开关，甲室内装电源， 要求电路图：任何一方闭合开关，对方电铃都响。
21．某医院要装一种传唤电铃．病人在病床前只要一按开关，值班室的一个电铃就会响。
同时电 铃旁边的指示灯也会亮，医护人员从指示灯可以知道是第几床病人住呼唤。
设计电路，器材： 电池组一个，电铃一个，指示灯若干，开关，导线。
(画小3个床位的电路图)22．图示封闭的盒子，而板上有红灯L 1，绿灯L 2和三个接线柱，内有两节干电池供电 如果用导线连接接线柱A 和C ，则两灯都不发光；如果连拔B 和C ，则绿灯L 2发光； 如果连接A 和B ，则红灯L 1发光。
苏科版八年级物理下插图练习1、在图1量筒是测量_______的工具，读数时，视线应与_________相平，如图所示；若仰视会使测量结果_________（选填“偏大”或“偏小”）2、在图2中,用铁钉在石蜡上刻画，可以看到铁钉在石蜡上留下了刻痕,说明_______________.图 1 图 2图33、图3中1L 酒精和1L 水混合后，总体积_____2L 。
混合后液体密度_______0.9g/cm 3。
图3中能闻到化学药品的味道，因为______________。
图3中冷水和热水中各滴一滴红墨水，______中红墨水扩散得更快，说明________________。
图3中两个铅块紧紧压在一起后能“粘”在一起，说明__________________。
4、19世纪末，英国的物理学家______发现了电子，从而说明了__________是可分的。
质子是由___________发现的，他并提出原子的___________结构模型图。
图4 图55、在图5所示，关于宇宙的起源，大多数宇宙学家都认定：宇宙诞生于约137亿年前的__________。
6、在图6所示，一根塑料绳用手从上往下多捋几下，会观察到_____________，原因是_________________。
7、在图7所示，用丝绸摩擦过的玻璃棒带_____电，丝绸带______电。
用毛皮摩擦过的橡胶棒带______电，毛皮带______电。
图23的实验过程说明了___________________________________。
8、如图8所示，重物受到的支持力是由于塑料片的______产生的.9、如图9所示，使物体发生弹性形变的外力___，物体的形变就___。
10、 图10所示的实验中，缓慢改变木板的倾角α，观察到悬线OA 的方向是_____,由这个实验可以知道___________________________.图 6 图7图8 图9 图1011、如下图所示，体操运动员在手上涂镁粉目的是通过方式摩擦；在自行车转轴处加润滑油目的是；鞋底的花纹是通过方式摩擦；自行车的刹车装置，用力捏闸是通过方式 摩擦；根据橡皮筋伸长的长度变化，得出的结论是。
江苏省连云港市灌南县八年级物理下册8.3摩擦力练习（无答案）（新版）苏科版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（江苏省连云港市灌南县八年级物理下册8.3摩擦力练习（无答案）（新版）苏科版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为江苏省连云港市灌南县八年级物理下册8.3摩擦力练习（无答案）（新版）苏科版的全部内容。
《8。
3 摩擦力》巩固案一、填空题1。
影响滑动摩擦力大小的因素有、2.人走路时，脚与地面之间的摩擦属于 ;自行车刹车皮与轮子之间的摩擦属于；汽车前轮与地面之间的摩擦属于。
二、选择题3．下列所举的例子中,哪一种属于滑动摩擦……………………………（）A. 物体随皮带传送斜向上移动，物体与皮带之间的摩擦B。
火车的车轮与钢轨之间的摩擦C. 手握锤子敲钉子,手与锤子之间的摩擦D. 擦黑板时,黑板与黑板擦之间的摩擦4．自行车在我国是很普及的交通工具，从自行车的结构和使用上来看，它涉及了许多物理知识，对其认识错误的是………………………………………（）A．轮胎做成圆形，有利于减小摩擦B．坐垫下有许多根弹簧，目的是利用它的缓冲作用以减小震动C．在车外胎、把手塑料套、脚跟和刹车把套上都刻有花纹是为了增大摩擦D．车的前轴、中轴及后轴均采用滚动轴承以增大摩擦三、实验探究题5．如图所示，在同一水平桌面上放有长方体木块和铁块各一个，现想探究木块和铁块下表面谁更粗糙，请你利用一量程能满足要求的弹簧测力计，设计一个实验来验证你的猜想。
写出实验的步骤、现象和结论。
实验步骤：根据现象：得出结论:。
八上物理课本插图1. 如图所示，透过烧瓶壁（烧瓶壁厚度忽略）看烧瓶内水中的金鱼比实际要大一些，是因为光由 ________________ 进入______________ 时，发生了折射，个 ________________ 。
2. 如图所示，透过盛水的玻璃杯看书本上的文字，则看到的3. 如图所示，将一个回形针用细线拴着，固定于桌面，当手拿一个条形磁铁在回形针上方时,看到回形针被吸起并静止在空中，磁铁对回形针的作用是通过发生的，这一现象包含的物理知识是 _____________________________________________________________ （写出一点即可），若分别将一块玻璃板、硬纸板、铁片、铜片横着穿过磁铁和回形针之间时，能使回形针下落的是 __________________ 。
4. 如图所示，一个新鲜的鸡蛋放入盛水的烧杯中会沉入水底，是因为鸡蛋的平均密度（选填“大于”、“等于”或“小于”）水的密度，若向烧杯中加入一定量的盐后，鸡蛋会慢慢的上浮最终漂浮在水面上，在鸡蛋未露出水面前，所受的浮力大小____________ ,从刚露出水面至漂浮的过程中，浮力大小 __________________________________________ 。
5. 如图所示，向一个盛满水的杯子里轻轻地放入若干个回形针，会看到水面逐渐向上凸起而不流出，这是因为 ____________________________________________________ 。
6. 如图所示把衣架悬空挂在细绳的中央，细绳两端绕在食指上，并用食指堵住双耳，用铅笔敲打衣架时，能听到清脆的响声，这说明 ____________________________________________第5题图第6题图第7题图第8题图7. 如图所示，在水中摇动小铃铛，能听到铃声，这说明 ______________________________________________ 。
8. 如图所示，将一部手机悬挂在广口瓶内，向这部手机打电话时，看到了荧光屏亮了，同时听到了手机的铃声，若用抽气机把瓶内的空气抽出，在抽气的过程中，听到铃声逐渐减弱直至消失，这说明 _____________________________ ,整个过程中看到手机荧光屏一直亮着，这说明 _________________________________ 。
9. 如图所示，用高压放电的电火花产生冲击声波，再用椭球型凹面镜使声波经反射后集中到胆结石上，就能使结石粉碎，这里包含的物理知识有（1） __________________________________ ________________________________ ；（2）凹面镜对声波也具有 __________________ 作用。
A.不变B. 变大C. 高度不变，但变宽了D.宽度不变，但变高了第1题图第2题图第3题图第4题图烧瓶壁和内部的水相当于一“文字”将会【】10. 如图所示，将一只点燃的蜡烛放在喇叭的前方，当喇叭中发出较强的声音时，可以看到烛焰在摇晃，这说明 ___________________________________ 。
“高”就唱不下去了，是因为唱歌时的_______________________ 太高。
（选填“音调”“响度”或“音色”）12.如图所示，用一张硬卡片先后快和慢拨木梳的齿，听到____________ 时，卡片发出的声音音13. 如图，用手蘸水后摩擦高脚杯的杯口，听到杯子发出声音，当注入杯中的水量发生变化时候，声音特性中的___________（音调、响度、音色）发生了变化，当水量增多时候，声音这个的特性变__________ 。
14. 如图所示是长笛发声时的波形图，长笛发声是由___________ 振动产生的，由图像可知，长笛发出的声音属于_________________ （选填“噪声”或“乐音”）,人们一听就能判断是长笛发出的声音，是因为不同乐器发出的声音____________________ 不同。
17. 如图所示，当有火车迎面驶来时我们会听到汽笛声比较“尖”时，又听到汽笛声突然变“钝”了，这是因为当声源一直移动时，声源运动前方的声波会被“挤压”而变密，在声源后方的声波会被“拉长”而变疏，当声波变密时，引起鼓膜振动频率增大，从而使音调_________________________________________________ ,反之11.如图所示，用力敲击鼓面，可使鼓声的变大，如图所示，唱到“高原”的15. 如图所示，将刻度尺的一端紧压在桌面上，另一端伸出桌面，用相同的力拨动刻度尺使它振动，当增加刻度尺伸出桌面的长度后，听到刻度尺发声的音调“变低”或“不变”）16. 如图所示，下列控制噪声的方法中，属于在传播过程中减弱的是（选填“变高A.市区禁止鸣笛B.体育馆的顶部用吸音材料制成特殊形状的结构C.机场地勤人员头戴耳罩进行工作D.摩托车排气筒安装消声器,而当火车疾驶过你旁边第10题图第11题图第12题图第13题图第14题图第15题图第17题图鼓膜振动频率变小，从而使音调________________ ,这就是声波的多普勒效应。
18. 下列各图中应用到电磁波的是20. 城市的平均气温比周围要高一些，就像一个个“热岛”分布于乡村之中，这种现象称为“热岛效应”，如图所示。
请你说出形成热岛效应的一个原因：______________________________________________ 。
为了缓减热岛效应，请你提出一条合理化的建议：_____________________________________________________________ 。
21. 如图1所示为长用来测体温的“体温计”，其测温范围是____________________________体温计在使用前要先往下甩一甩，利用 ____________________ 将水银柱甩回到玻璃泡内；体温计的刻度部分为三棱体，横截面如图 2 ,其正面呈圆孤形，这样就可看清体温计内极细第21题图22. 如图所示为我国新疆特有的一种利用地面坡度引用地下水灌溉农田的水利设施---坎儿井。
坎儿井主要由三部分组成：第一部分是暗渠即地下的输水道；第二部分是竖井，每隔20-30米有一个通地面的竖井，作为挖掘暗渠的出土口和通风口；第三部分是明渠，在流经田庄处通过明渠引用灌溉。
坎儿井有效地减少了地下水的_______________________________________ ,节约了水资源,保护了环境。
23. 如图所示，用注射器吸入一些乙醚，用橡皮塞堵住注射孔。
先向外拉动活塞，针筒中的乙醚液体逐渐消失，再推压活塞，发现注射器内又逐渐出现了液态乙醚,实验中乙醚先后发生了_____________ 和__________两个物态变化，实验说明 ____________可以使气体液化。
的水银柱，以便于读数，这是因为圆孤形玻璃的作用相当于____________________，使我们能看到水银柱放A.声呐回声定位B.C. 电视机遥控器选台19.如图（a）所示为测量水的温度时，温度计的几种放置方法，其中正确的是如图（b）所示为读数时的几种操作，其中正确的是____________________ ；如图（C）所示为读数时的三种视线，其中正确的是。
D. 超声波测速_____；B超检查身体图a图b图C第20题图坟丿L井示第22题图24. 如图所示，用茶壶烧开水时，你会发现，当水烧开时，在壶嘴上方一定高度处出现了一26. ___________________________________________________________________ 如图所示，高温病人利用冰袋降温，应用的原理是 ________________________________________________________27. 写出下列实例中发生的物态变化:(1) 图1 ,冬天，形成的冰柱—— (2) 图2 ,秋天，在江面上出现的雾 (3) 图3 ,冬天，冰冻的衣服也能晾干28. 如图所示，在密封的锤形玻璃泡内装有少量褐色的碘颗粒，对玻璃泡微微加热并仔细观察，发现在玻璃泡内逐渐有紫红色的碘蒸气弥漫于其中，发生的物态变化是___________ ,这一过程要 _______ 热，停止加热后，在玻璃泡壁上又出现一些褐色颗粒，发生的物态变化 是 ____________ ,这一过程要 _____________ 热。
30.如图所示，一束太阳光通过三棱镜后，在白色的光屏上看到了____________________________七色光，这种现象叫做 _______________________________ ，这说明太阳光是 ___________________________ 光 (选填“单色”“复色”)，如果在白色光屏上贴上一张绿色的纸，则看到的现象是 _____________________________________________________ ,根据实验现象判断，光通过三棱镜折射 时， ___________ 光的折射能力更强。
如果分别让一束红光和紫光平行于主光轴照射到同一个 凸透镜上， _________ 光的焦距更长。
些“白气”，这种“白气”是第26题图O 29.填出图中发生的物态变化。
态，发生的物态变化是先第23题图 第24题图第25题图25.如图所示是生活在沙漠中的仙人掌， 其叶子呈针状的作用是减缓液体的O(4)图4,冬天，早晨铁丝网上经常会有针状的“冰丝”图1图2 图3 图4第28题图翻恥第29题图第30题图32.红外线、紫外线在生产、生活中以及军事上都有很重要的应用，试写出下列设备分别应用的是红外线还是紫外线。
（1）夜视仪------ ______________________ ；（ 2）验钞机夜视仪 第32题图31.填出下列各图中的能量转化:太阳能电池板 第31题图植物的光合作用 太阳能热水器验钞机33. _______________________________________ 下列两图中，说明月食成因的是图1 第33题图34. 如图所示，怎样做才能通过三个小孔看见烛光_________________ ，用的原理是 ______________________________________________ 。
35. 如图所示，高楼大厦的玻璃墙会造成光污染，是因为光照在玻璃幕墙上时发生了 _______ 的缘故。
