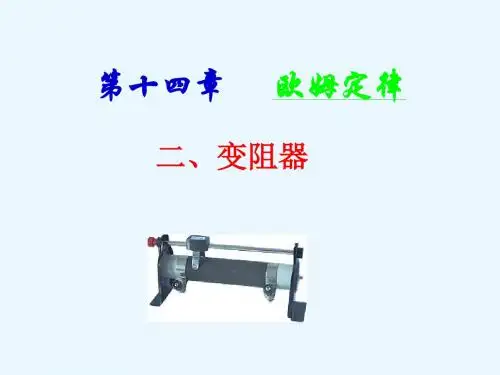

（一）滑动变阻器
2、滑动变阻器的符号：
p
3、结构示意图
实验： 探索有效连接方法
？ 滑动变阻器的有效接线方法:
滑动变阻器的使用方法：
1、使用C、D（上边两个）接线柱：
A
C
D
A
B
滑动变阻器的电阻线没有接入电路，所以起不到 改变电阻，从而改变电流的作用。是一种错误用法。
2、使用A、B（下边两个）接线柱：
A
C
D
A
B
相当于接入电路中一个定值电阻,同样起不到
改变电阻，从而改变电流的作用。
３、使用A、Ｃ（一上一下）两个接线柱：
A C
A
D
p
B
A AP段电阻线接入电路，当滑片P远离 端滑动时，
AP段电阻线变长，电阻变大，电流变小，灯变暗。
4、使用A、D（一上一下）两个接线柱：
A C
A
D
p
B
A AP段电阻线接入电路，当滑片P远离 端滑动时，
滑动变阻器的接线有效方式：
一上一下
5、变阻原理：
改变有效长度
电阻大小
电流大小
演示：
变阻器
思考：
灯光的亮暗、声音的强弱是图所示,将导线接在A和C两个接线 柱上,当滑动触头P向右滑动时,变阻器将如何 变化?若接在__A___和__B___两个接线柱上,电 阻为最大值且不变.若接在__C___和__D___两个 接线柱上,电阻为0且不变.
的接触器。
③
⑤
③支架 ④瓷筒
③ ⑤线圈：表面涂有绝缘漆的电
阻较大的合金线绕成的线圈。
A、B、C、D是四个接线柱。
提出问题：用哪些方法可以改变电流的大小？哪种最方便？ 提出问题：用哪些方法可以改变电阻的大小？哪种最方便？ 演示：模拟灯光的调节。
