电气图的类型及特点

电气工程图的一般特点、设计规范电气工程图的一般特点1、清楚用图形符号、连线或简化外形来表示系统或设备中各组成部分之间的相互电气关系及其连接关系。

2、简洁采用电气元件或设备的图形符号、文字符号和连线表示，没有必要画出电气元件的外形结构。

3、独特性表示成套装置或设备中各元件之间的电气连接关系。

4、布局电气图的布局依据图所表达的内容而定。

电路图、系统图是按功能布局，只考虑便于看出元件之间的功能关系，而不考虑元件实际位置，要突出设备的工作原理和操作过程，按照元器件动作顺序和功能作用，从上而下、从左而右布局。

对于接线图、平面布置图，则要考虑元器件的实际位置、所以应按位置布局。

5、多样性在某一个电气系统或电气装置中，各种元件、设备、装置之间，从不同角度、不同侧面去考察，存在不同的关系，构成下面4种物理流：能量流——电能的流向和传递信息流——信号的流向、传递和反馈逻辑流——表征相互间逻辑关系功能流——表征相互间功能关系物理流有的是实有或有形的，如能量流、信息流等；有的则是概念化或抽象的，如逻辑流、功能流等。

在电气设计中，往往根据需要出发，以不同的物理流用合适的形式描述电气功能。

电气工程图设计规范1、图纸格式一张完整图纸由边框线、图框线、标题栏、会签栏等组成。

图1标题栏是用来确定图纸的名称、图号、张次、更改和有关人员签署等内容，位于图纸的下方或右下方，也可放在其他位置。

图纸的说明、符号均应以标题栏的文字方向为准。

我国没有统一规定标题栏的格式，通常标题栏格式包含内容有设计单位、工程名称、项目名称、图名、图别、图号等。

图2会签栏留给相关的水、暖、建筑、工艺等专业设计人员会审图纸时签名用的。

2、图幅尺寸由边框线围成的幅面为图纸幅面，分5类：A0~A4。

图3图幅尺寸选择：电气图的规模与复杂程度；能够清晰地反映电气图的细节；整套图纸的幅面尽量保持一致；便于装订和管理；CAD 绘制时，输出设备（打印机、绘图仪等）对于输出幅面的限制。

电气原理图、框图识图基础知识一．电气框图：1.电气框图的介绍：电气方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。

在这种图纸中，除了方框和连线，几乎就没有别的符号了。

只是简单地将电路按照功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理，下图所示是一个两级音频信号放大系统的方框图。

从图中可以看出，这一系统电路主要由信号源电路、第一级放大器、第二级放大器和负载电路构成。

从这一方框图也可以知道，这是一个两级放大器电路。

2.电气框图的种类：电气方框图主要有三种：整机电路方框图、系统电路方框图和集成电路内电路方框图。

2.1 整机电路方框图整机电路方框图是表达整机电路图的方框图，也是众多方框图中最为复杂的方框图，关于整机电路方框图，主要说明下列几点。

（1）从整机电路方框图中可以了解到整机电路的组成和各部分单元电路之间的相互关系。

（2）在整机电路方框图中，通常在各个单元电路之间用带有箭头的连线进行连接，通过图中的这些箭头方向，还可以了解到信号在整机各单元电路之间的传输途径等。

（3）有些机器的整机电路方框图比较复杂，有的用一张方框图表示整机电路结构情况，有的则将整机电路方框图分成几张。

（4）并不是所有的整机电路在图册资料中都给出整机电路的方框图，但是同类型的整机电路其整机电路方框图基本上是相似的，所以利用这一点，可以借助于其他整机电路方框图了解同类型整机电路组成等情况。

（5）整机电路方框图不仅是分析整机电路工作原理的有用资料，更是故障检修中逻辑推理、建立正确检修思路的依据。

2.2 系统电路方框图一个整机电路通常由许多系统电路构成，系统电路方框图就是用方框图形式来表示系统电路的组成等情况，它是整机电路方框图下一级的方框图，往往系统方框图比整机电路方框图更加详细。

图2所示是组合音响中的收音电路系统方框图。

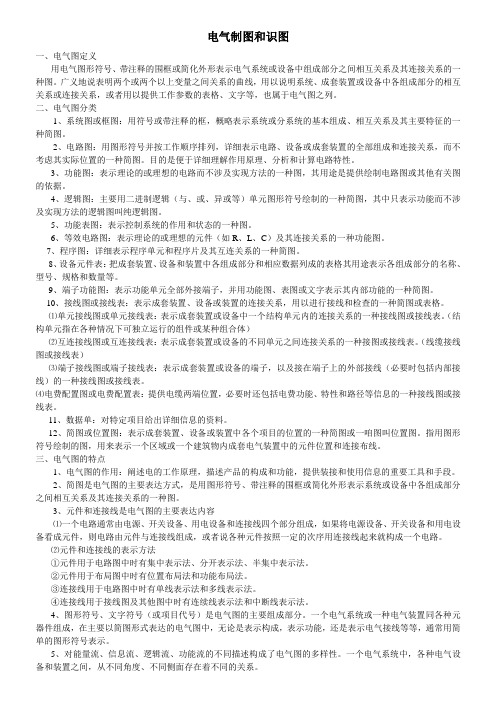

电气制图和识图一、电气图定义用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性。

3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。

（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。

电气原理图的画法及特点电气原理图是用来表明设备电气的工作原理及各电器元件的作用，相互之间的关系的一种表示方式。

运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。

电气原理图一般由主电路、控制电路、保护、配电电路等几部分组成。

掌握基本原理以及相关的元件再次了解电气原理图，控制线路要从简单的开始，再慢慢加深，日久成多。

一、电气线路：1、常用的有自锁、互锁、正/反转、星/三角、串自耦变压器、串电阻等，在条件允许下，尽可能用实物进行安装、调试。

加强对线路的了解，有时间最好对线路进行分析、改进。

2、一般设备中用到的元件种类不是很多，在了解了元件的功能后，可以根据元件的特点进行对线路的完善。

3、从主回路可以分析出该线路是做啥用的：3.1、自锁一般就一个接触器；3.2、互锁就采用二个及二个以上的接触器；3.3、正/反转采用二个，同时，在接触器上有调线的，也就是其中二相有对换的；3.4、星/三角一般都采用三个接触器，其中有一个接触器一侧短接的是星形接法的接触器，另外一个有头尾相接的是三角形接触器；3.5、串自耦变压器是用三个接触器的，在线路上有一个自耦变压器的；3.6、串电阻器是有多个接触器的，一般有二个以上，线路中有电阻器串接于转中的比较多，常见于起动设备。

二、电气原理图的一般规律如下：1、画主电路绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号；2、画控制电路控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路(如延时电路、联锁电路、顺控电路等)组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。

对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。
