钢格栅计算方法和标准参照2007标准(自动生成)

YB/T 4001.1-201X钢格栅板及配套件第1部份: 钢格栅板Steel bar grating and matching parts Part 1: Steel bar grating征求意见稿前言YB/T4001《钢格栅板及配套件》分为三个部分：—第1部分：钢格栅板；—第2部分：球型栏杆；—第3部分：钢格板斜梯。

本部分为YB/T4001的第1部分。

本部分参照采用ISO14122-2:2001/Amd 1:2010《进入机械的固定设施第2部分：工作平台和通道》。

本部分代替YB/T4001.1-2007《钢格栅板》。

本部分与原标准对比，主要修订内容如下：—修改了钢格板原材料的技术要求，由“承载扁钢可采用GB/T 700的Q235—A或B级钢制造”，改为“承载扁钢采用碳素结构钢，低合金高强度结构钢及焊接结构用耐候钢材料，其性能不低于Q235-A，并且符合GB/T700、GB/T1591、GB/T4172的要求；采用铁素体不锈钢，双相不锈钢及奥氏体不锈钢材料，其性能不低于06Cr13Al，并且符合GB/T1220的要求”。

—细化钢格板包边的产品构造，把包边分为装饰包边和承载包边。

—增加了钢格板以实物重量作为交付结算依据的条文。

—增加了钢格板的防腐蚀措施。

—删去附录—楼梯踏步板，将其合并到本标准的第3部分：钢格板斜梯。

—增加了附录—不包边钢格板的安装和固定。

—增加了附录—钢格板的C型钢包边。

本部分的附录A、附录B、附录C是规范性附录。

本部分的附录D、附录E、附录F是资料性附录。

钢格栅板1 范围本部分规定了钢格栅板(简称钢格板)的构造、尺寸、技术条件、设计、安装、检验规则和包装、标志及质量证明书。

本部分中未列出的其他类型钢格板和其他金属格栅板，可参考本标准的有关规定执行。

本部分适用于石油、化工、冶金、轻工、造船、能源、市政等行业的工作平台、地板、走道、阶梯踏板、沟盖、围栏、吊顶等。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

计算提纲：本章节选取商业外街格栅进行计算，计算点标高选取15m计算，格栅材质6063-T5。

（参照S-DY-01/01C（2-2剖面））一、荷载计算1、风荷载标准值计算W k: 作用在幕墙上的风荷载标准值(kN/m2)z : 计算高度15mμz: 15m高处风压高度变化系数(按C类区计算): (GB50009-2012 条文说明8.2.1)μz=0.544×(z10)0.44=0.650248I10: 10米高名义湍流度,对应A、B、C、D类地面粗糙度，分别取0.12、0.14、0.23、0.39。

(GB50009-2012 条文说明8.4.6)βgz: 阵风系数:βgz= 1 + 2×g×I10×(z10)(-α)= 1 + 2×2.5×0.23×(15 10)(-0.22)= 2.05186 由于2.05186>2.05,取βgz=2.05μsp1:局部正风压体型系数μsn1:局部负风压体型系数,通过计算确定μsz:建筑物表面正压区体型系数，按照(GB50009-2012 8.3.3)取1μsf:建筑物表面负压区体型系数，按照(GB50009-2012 8.3.3-2)取-1.4对于封闭式建筑物，考虑内表面压力，取-0.2或0.2μsa:维护构件面板的局部体型系数μs1z=μsz+0.2=1.2μs1f=μsf-0.2=-1.6按照以上计算得到对于面板有:μsp1=1.2μsn1=-1.6面板正风压风荷载标准值计算如下W kp=βgz×μsp1×μz×W0(GB50009-2012 8.1.1-2)=2.05×1.2×0.65×0.3=0.4797 kN/m2W kp<1kN/m2,取W kp=1kN/m2面板负风压风荷载标准值计算如下W kn=βgz×μsn1×μz×W0(GB50009-2012 8.1.1-2)=2.05×(-1.6)×0.65×0.3=-0.6396 kN/m2W kn>-1kN/m2,取W kn=-1kN/m22、风荷载设计值计算W: 风荷载设计值: kN/m2γw : 风荷载作用效应的分项系数：1.4按《玻璃幕墙工程技术规范》JGJ 102-2003 5.4.2条规定采用面板风荷载作用计算Wp=γw×Wkp=1.4×1=1.4kN/m2Wn=γw×Wkn=1.4×(-1)=-1.4kN/m23、水平地震作用计算GAK: 面板平米重量取0.4kN/m2αmax: 水平地震影响系数最大值:0.16qEk: 分布水平地震作用标准值(kN/m2)qEk=βE×αmax×GAK (JGJ102-2003 5.3.4) =5×0.16×0.4=0.32kN/m2rE: 地震作用分项系数: 1.3qEA: 分布水平地震作用设计值(kN/m2)qEA=rE×qEk=1.3×0.32=0.416kN/m24、荷载组合计算幕墙承受的荷载作用组合计算，按照规范，考虑正风压、地震荷载组合: Szkp=Wkp=1kN/m2Szp=Wkp×γw+qEk×γE×ψE=1×1.4+0.32×1.3×0.5=1.608kN/m2考虑负风压、地震荷载组合:Szkn=Wkn=-1kN/m2Szn=Wkn×γw-qEk×γE×ψE=-1×1.4-0.32×1.3×0.5=-1.608kN/m2综合以上计算，取绝对值最大的荷载进行强度演算采用面板荷载组合标准值为1kN/m2面板荷载组合设计值为1.608kN/m2二、格栅强度计算1、格栅荷载计算(1)风荷载线分布最大荷载集度设计值(矩形分布)qw: 风荷载线分布最大荷载集度设计值(kN/m)rw: 风荷载作用效应的分项系数：1.4Wk: 风荷载标准值: 1kN/m2B : 格栅宽: 0.05mqwk=Wk×B=1×0.05=0.05kN/mqw=1.4×qwk=1.4×0.05=0.07kN/m(2)分布水平地震作用设计值GAK:格栅自重(kN/m)格栅密度为28(kN/m3)格栅断面面积5.04cm2GAK=28×5.04×10(-4)=0.014112kN/m水平地震作用计算:qEk=5×αmax×GAK=5×0.16×0.014112=0.0112896kN/mqe=1.3×qEk=1.3×0.0112896=0.0146765kN/m格栅在重力方向所受的线荷载设计值为:g= γg×GAK= 1.2×0.014112= 0.0169344kN/m(3)格栅荷载组合格栅所受组合荷载标准值(仅考虑风荷载)为:qk=qwk=0.05kN/m格栅所受组合荷载设计值(考虑风荷载和地震荷载组合)为: q =qw+ψE×qe=0.07+0.5×0.0146765=0.0773382kN/m2、格栅截面特性选定格栅材料类别: 铝-6063-T5选用格栅型材名称: 80x50x2型材强度设计值: 90N/mm2型材弹性模量: E=70000N/mm2X轴惯性矩: Ix=45.0592cm4Y轴惯性矩: Iy=21.6872cm4X轴上部抵抗矩: Wx1=11.2648cm3X轴下部抵抗矩: Wx2=11.2648cm3Y轴左部抵抗矩: Wy1=8.67488cm3Y轴右部抵抗矩: Wy2=8.67488cm3型材截面积: A=5.04cm2型材计算校核处抗剪壁厚: t=2mm型材截面面积矩: Ss=6.788cm3塑性发展系数: γ=13、格栅强度计算校核依据: N A +M γ×w≤ｆa (1)格栅计算简图如下:(3)格栅弯矩:通过有限元分析计算得到格栅的弯矩图如下: 80x50x2n 0n 1b 0立柱计算简图5250q 1q2立柱受力简图5250q1=0.077kN/mq2=0.017kN/m最大弯矩发生在2.625m 处M: 格栅在风荷载和地震作用下产生弯矩(kN ·m)M=0.266454kN ·m格栅在荷载作用下的轴力图如下:(4)数据效核f: 格栅计算强度(N/mm 2)A: 格栅型材截面积: 5.04cm 2Nl: 当前杆件最大轴拉力(kN)Ny: 当前杆件最大轴压力(kN)Mmax:当前杆件最大弯矩(kN.m)Wz: 格栅截面抵抗矩(cm 3)γ: 塑性发展系数: 1M m a x =0.266k N .m通过上面计算可知,格栅杆件b0的应力最大,为23.8301N/mm 2≤ｆa=90N/mm 2,所以格栅承载力满足要求4、格栅刚度计算校核依据: Umax ≤L 180Dfmax: 格栅最大允许挠度:通过有限元分析计算得到格栅的挠度图如下:最大挠度发生在2.625m 处,最大挠度为15.6807mmDfmax=Hvmax 180×1000=5.25180×1000=29.1667mm格栅最大挠度Umax 为: 15.6807mm ≤29.1667mm挠度满足要求5、格栅抗剪计算校核依据: τmax ≤[τ]=55N/mm 2通过有限元分析计算得到格栅的剪力图如下:D m a x =15.681m m最大剪力发生在5.25m 处τ: 格栅剪应力:Q: 格栅最大剪力: 0.203013kNSs: 格栅型材截面面积矩: 6.788cm 3 Ix: 格栅型材截面惯性矩: 45.0592cm 4 t: 格栅抗剪壁厚: 2mmτ=Q×Ss×100Ix×t=0.203013×6.788×10045.0592×2=1.52916N/mm 21.52916N/mm 2≤55N/mm 2格栅抗剪强度可以满足Q m a x =0.203k N。

格栅工程量计算规则
格栅工程量计算规则是在建筑工程中经常被用到的一种计算方法，主要是用于测算格栅的具体数量和面积，以便于工程师进行材料采购和施工计划的制定。

下面就让我们来详细了解一下格栅工程量计算规则的具体步骤：
第一步：确定格栅的种类和尺寸
在进行格栅工程量计算之前，我们首先需要确定格栅的种类和尺寸。

一般来说，格栅分为木质格栅和金属格栅两种；而尺寸方面，根据实际需要进行测量。

第二步：计算格栅的面积
在确定了格栅的种类和尺寸之后，我们需要计算出每个格栅的面积。

具体做法是将格栅的长度乘以宽度，即可得到格栅的面积。

如果需要计算多个格栅的面积，可以将每个格栅的面积相加。

第三步：计算需要的材料数量
在进行格栅工程量计算时，我们还需要考虑到材料数量的问题。

一般来说，格栅的制作需要用到木材、金属等材料，我们需要根据每个格栅的面积和材料需要的用量，计算出需要采购的材料数量。

第四步：计算施工成本
最后一步是计算施工成本。

根据格栅的种类和面积，以及材料的数量和价格，我们可以计算出格栅的制作成本。

同时，还需要考虑到人工成本，包括施工过程中所用的时间、人员工资等。

总结：
通过以上几个步骤的计算，我们可以得到格栅的具体数量、面积和成本等信息。

这些数据对于工程师和建筑师制定合理的施工计划以及材料采购计划都非常有帮助，同时也有助于提高工程的实用性和经济性，为建筑行业的发展做出贡献。

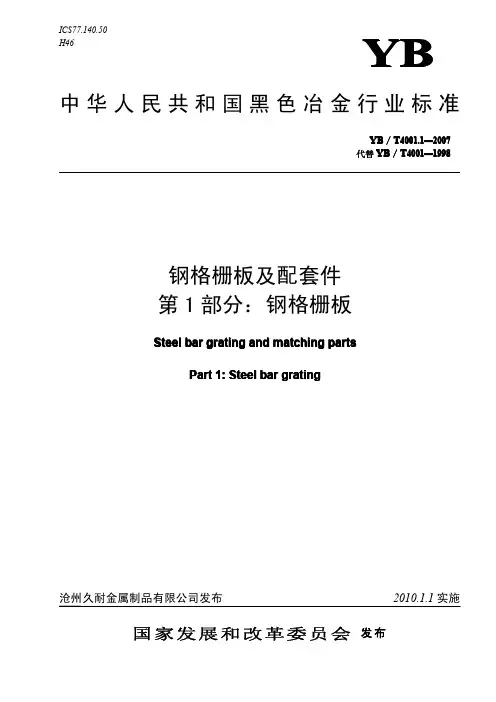

ICS77.140.50YB H46中华人民共和国黑色冶金行业标准YB／T40014001.1.1.1——2007—19984001—代替YB／T4001钢格栅板及配套件第1部分：钢格栅板Steel bar grating and matching partsPart1:Steel bar grating国家发展和改革委员会发布前言YB/T4001《钢格栅板及配套件》分为三个部分：——第1部分：钢格栅板；——第2部分：钢栏杆；——第3部分：钢梯。

本部分为YB/T4001的第1部分。

本部分参照采用ISO14122-2:2001《机械安全进入机器和工业设备的固定设施第2部分：工作平台和通道》。

本部分代替YB/T4001-1998《钢格栅板》。

本部分与原标准对比，主要修订内容如下：——增加了对工作平台及通道钢格板保障安全的设计要求。

——修改了安全荷载表，钢格栅板的最大允许挠度值由10mm改为4mm。

——修改了荷载与挠度的测试方法。

——增加了附录---钢格板沟盖。

本部分的附录A、附录B、附录C是规范性附录，附录D、附录E是资料性附录。

本部分由中国钢铁工业协会提出。

本部分由全国钢标准化技术委员会归口。

本部分起草单位：佛山市南海大和钢结构有限公司、新兴铸管股份有限公司、河北华冶钢格板有限公司、上海大和格栅板实业有限公司、沧州久耐金属制品有限公司、北京大和金属工业有限公司、烟台新科钢格板有限公司及冶金工业信息标准研究院。

本部分主要起草人：陈掌文、陈金雷、李生、王志忠、李自茂、李明义、张文民、王晓虎、唐一凡。

本部分于1990年10月首次发布。

钢格栅板1范围本部分规定了钢格栅板(简称钢格板)的构造、尺寸、技术条件、设计、安装、检验规则和包装、标志及质量证明书。

本部分中未列出的其他类型钢格板和其他金属格栅板，可参考本部分的有关规定执行。

本部分适用于石油、化工、冶金、轻工、造船、能源、市政等行业的工业建筑、公共设施、装置框架、平台、地板、走道，楼梯踏板、沟盖、围栏、吊顶等。

钢格栅路面工程量计算公式钢格栅路面工程是一种常见的道路铺设方式，它具有良好的排水性能、耐久性和承载能力，因此在道路建设中得到了广泛应用。

在进行钢格栅路面工程量计算时，需要考虑到各种因素，包括路面的尺寸、材料的规格、铺设方式等。

下面将介绍钢格栅路面工程量计算的公式及相关内容。

一、钢格栅路面工程量计算公式。

1. 钢格栅板数量计算公式。

钢格栅板数量 = 路面长度（m）×路面宽度（m）/ 钢格栅板长度（m）×钢格栅板宽度（m）。

2. 钢格栅板总面积计算公式。

钢格栅板总面积 = 钢格栅板数量×钢格栅板长度（m）×钢格栅板宽度（m）。

3. 钢格栅板支架数量计算公式。

钢格栅板支架数量 = 钢格栅板数量× 2（每块钢格栅板需要两个支架）。

4. 钢格栅板支架总长度计算公式。

钢格栅板支架总长度 = 钢格栅板支架数量×钢格栅板宽度（m）。

5. 钢格栅板连接件数量计算公式。

钢格栅板连接件数量 = 钢格栅板数量×（钢格栅板长度（m）1）×（钢格栅板宽度（m）1）。

6. 钢格栅板连接件总长度计算公式。

钢格栅板连接件总长度 = 钢格栅板连接件数量× 4（每个连接件需要4个）。

以上公式是钢格栅路面工程量计算中常用的计算公式，通过这些公式可以比较准确地计算出钢格栅路面所需的材料数量和长度。

二、钢格栅路面工程量计算注意事项。

1. 路面尺寸的准确测量。

在进行钢格栅路面工程量计算时，首先需要对路面的长度和宽度进行准确的测量，以确保计算结果的准确性。

尺寸测量过程中需要考虑到路面的实际形状和弯曲度，避免因为测量不准确而导致材料的浪费或不足。

2. 材料规格的选择。

钢格栅板的长度和宽度是根据实际需要进行选择的，通常情况下会根据路面的尺寸和承载能力要求来确定合适的规格。

在选择材料规格时需要考虑到材料的强度、耐腐蚀性和使用寿命等因素，以确保路面的质量和安全性。

钢格板重量表及公式一下为常见钢格板理论重量：规格重量（公斤/平米) 规格重量（公斤/平米) G203/30/100 17.543 G203/30/50 19.543G204/30/100 23.195 G204/30/50 25.195G205/30/100 28.847 G205/30/50 30.847G253/30/100 21.42875 G253/30/50 23.42875G255/30/100 35.55875 G255/30/50 37.55875G254/30/100 28.49375 G254/30/50 30.49375G323/30/100 26.8688 G323/30/50 28.868G325/30/100 44.9552 G325/30/50 46.9552G353/30/100 29.20025 G353/30/50 31.20025G354/30/100 39.09125 G354/30/50 41.0912G355/30/100 48.98225 G355/30/50 50.98225G403/30/100 33.086 G403/30/50 35.086G404/30/100 44.39 G404/30/50 46.39G405/30/100 55.694 G405/30/50 57.69G455/30/100 62.40575 G455/30/50 64.40575G503/30/100 40.8575 G503/30/50 42.8575G504/30/100 54.9875 G504/30/50 56.987 G505/30/100 69.1175 G505/30/50 71.117G555/30/100 75.82925 G555/30/50 77.82925 G605/30/100 82.541 G605/30/50 84.541 G655/30/100 89.25275 G655/30/50 91.25275二、钢格板G405/30/50w 每平米重量的计算按照公式：Wt=(b1t1N1+b2t2N2+2b3t3)ρµ×10-6。

钢格栅计算方法
钢格栅板重量是如何计算的?
钢格栅板的重量，是指经过包边和表面处理（非表面处理的除外）后的理论重量。

由于包边、开孔和切口的不同,实际重量与理论重量会出现差异。

在工业平台钢格栅板自重计算及钢格栅板交付结算中,统一以理论重量为计算依据。

对于长度小于1米的钢格栅板（例如沟盖板）或者需要作特殊包边的钢格栅板,由于包边板的增加,重量会随着增加。

用平面型扁钢包边，钢格栅板长度不小于1米时，按下面公式计算钢格栅板理论重量：
Wt=(b1t1N1+b2t2N2+2b3t3)ρμ
式中：
Wt—钢格栅板重量，g/m2
t1—负载扁钢宽度，mm
b1--负载扁钢厚度，mm
N1—每米钢格栅板中负载扁钢条数
t2—横杆宽度，mm
b2—横杆厚度，mm
N2—每米钢格栅板中横杆条数
t3—包边扁钢宽度，mm
b3--包边扁钢厚度，mm
ρ—材料密度，g/mm3
钢材密度按7.85g/mm3计算
μ--表面处理增重系数
热浸锌增重按1.08计算
如您还有任何问题请致电我们。
