第12章 齿轮传动

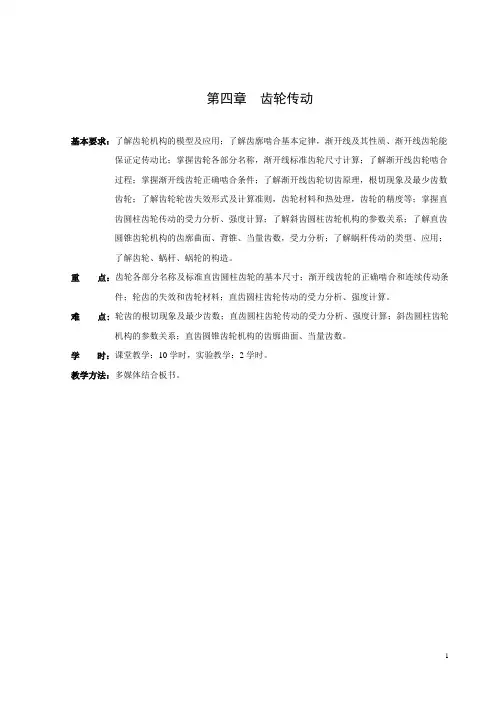

第四章齿轮传动基本要求：了解齿轮机构的模型及应用；了解齿廓啮合基本定律，渐开线及其性质、渐开线齿轮能保证定传动比；掌握齿轮各部分名称，渐开线标准齿轮尺寸计算；了解渐开线齿轮啮合过程；掌握渐开线齿轮正确啮合条件；了解渐开线齿轮切齿原理，根切现象及最少齿数齿轮；了解齿轮轮齿失效形式及计算准则，齿轮材料和热处理，齿轮的精度等；掌握直齿圆柱齿轮传动的受力分析、强度计算；了解斜齿圆柱齿轮机构的参数关系；了解直齿圆锥齿轮机构的齿廓曲面、背锥、当量齿数，受力分析；了解蜗杆传动的类型、应用；了解齿轮、蜗杆、蜗轮的构造。

重点：齿轮各部分名称及标准直齿圆柱齿轮的基本尺寸；渐开线齿轮的正确啮合和连续传动条件；轮齿的失效和齿轮材料；直齿圆柱齿轮传动的受力分析、强度计算。

难点: 轮齿的根切现象及最少齿数；直齿圆柱齿轮传动的受力分析、强度计算；斜齿圆柱齿轮机构的参数关系；直齿圆锥齿轮机构的齿廓曲面、当量齿数。

学时：课堂教学：10学时，实验教学：2学时。

教学方法：多媒体结合板书。

第一节 齿轮传动的类型和特点4.1.1齿轮传动的类型4.1.1.1 根据其传动比（i 12=ω1/ω2）是否恒定分1、定传动比（i 12 = 常数）传动的齿轮机构，圆形齿轮机构。

2、变传动比（i 12按一定的规律变化）传动的齿轮机构，非圆形齿轮机构。

4.1.1,2 在定传动比中两啮合齿轮的相对运动是平面运动还是空间运动分 1、平面齿轮机（圆柱齿轮传动）⎧⎧⎪⎪⎨⎪⎪⎪⎪⎩⎨⎪⎪⎪⎪⎩外啮合齿轮传动(图4-1a)直齿圆柱齿轮内啮合齿轮传动(图4-1b)齿轮与齿条传动斜齿圆柱齿轮传动(图4-1c)人字齿轮传动(图4-1d)(a) (b) (c) (d)图4-1 齿轮传动类型2、空间齿轮机构⎧⎧⎪⎪⎨⎪⎪⎪⎪⎩⎨⎪⎪⎪⎪⎩直齿圆锥齿轮传动(图4-2a)圆锥齿轮传动（伞齿轮传动）斜齿圆锥齿轮传动(图4-2b)曲齿圆锥齿轮传动(图4-2c)交错轴齿轮传动（螺旋齿轮传动）(图4-2d)蜗杆传动(图4-2e)(d) (e)图4-2 齿轮传动类型4.1.2齿轮传动的特点 1．优点：①传动比准确； ②传动效率高； ③工作可靠、寿命长； ④结构紧凑； ⑤适用范围广。

第十二章齿轮传动一、选择题12－1在机械传动中，理论上能保证瞬时传动比为常数的是___.（1）带传动（2）链传动（3）齿轮传动（4）摩擦轮传动12－2一般参数的闭式软齿面齿轮传动的主要失效形式是___.（1）齿面点蚀（2）轮齿折断（3）齿面磨粒磨损（4）齿面胶合12－3高速重载且散热条件不良的闭式齿轮传动，其最可能出现的失效形式是___.（1）轮齿折断（2）齿面磨粒磨损（3）齿面塑性变形（4）齿面胶合12－4一般参数的开式齿轮传动，其主要的失效形式是___。

（1）齿面点蚀（2）轮齿折断（3）齿面胶合（4）齿面塑性变形12－5发生全齿折断而失效的齿轮，一般是___。

（1）齿宽较小的直齿圆柱齿轮（2）齿宽较大、齿向受载不均的直齿圆柱齿轮（3）斜齿圆柱齿轮（4）人字齿轮12－6下列措施中，___不利于提高轮齿抗疲劳折断能力。

（1）减小齿面粗糙度值（2）减轻加工损伤（3）表面强化处理（4）减小齿根过渡曲线半径12－7下列措施中，___不利于减轻和防止点蚀，不利于提高齿面接触强度。

（1）提高齿面硬度（2）采用粘度低的润滑油（3）降低齿面粗糙度值（4）采用较大的变位系数和12－8设计一般闭式齿轮传动时，计算接触强度是为了避免___失效。

（1）胶合（2）磨粒磨损（3）齿面点蚀（4）轮齿折断12－9设计一般闭式齿轮传动时，齿根弯曲疲劳强度计算主要针对的失效形式是___。

（1）齿面塑性变形（2）轮齿疲劳折断（3）齿面点蚀（4）磨损12－10对齿轮轮齿材料的基本要求是___。

（1）齿面要硬，齿芯要韧（2）齿面要硬，齿芯要脆（3）齿面要软，齿芯要脆（4）齿面要软，齿芯要韧12－11已知一齿轮的制造工艺过程是：加工齿坯、滚齿、表面淬火和磨齿，则该齿轮的材料是___。

（1）20CrMnTi (2)40Cr (3)Q235 (4)ZChSnSb12-612－12材料为20Cr的齿轮要达到硬齿面，适宜的热处理方法是___。

（1）整体淬火（2）渗碳淬火（3）调质（4）表面淬火12－13各种齿面硬化处理方法中，___处理的轮齿变形最小，因此处理后不许再磨齿，适用于内齿轮和难于磨削的齿轮。

齿轮传动装置原理
齿轮传动装置是一种常用的机械传动装置，通过两个或多个齿轮之间的相互咬合，将动力从一个轴传递到另一个轴上。

它主要由驱动轴、从动轴和齿轮组成。

在齿轮传动装置中，驱动轴是提供动力的轴，从动轴是接受动力的轴。

齿轮则是将动力传递的媒介，它们通过在齿轮上的齿与相邻齿轮的齿之间的啮合来传递动力。

齿轮传动装置利用齿轮的传动原理实现速度和扭矩的转换。

根据齿轮齿数的不同，可以实现不同的转速比和扭矩比。

当驱动轴旋转时，驱动轴上的齿轮通过齿与从动轴上的齿轮的啮合，将动力传递到从动轴上。

在传递过程中，齿轮的大小、齿数以及安装位置等因素会影响传动的速度和扭矩。

齿轮传动装置具有传递效率高、承载能力强、传动稳定等优点。

它广泛应用于各种机械设备中，例如汽车变速器、工业机器人、起重机械等。

同时，齿轮传动装置的结构也可以根据具体需求进行设计和优化，以满足不同的传动要求。

总之，齿轮传动装置通过齿与齿的啮合将动力传递到从动轴上，实现了速度和扭矩的转换。

它是一种常用且可靠的机械传动装置，广泛应用于各个领域。

机械设计基础课件齿轮传动机械设计基础课件：齿轮传动1.引言齿轮传动是机械设计中的一种基本传动方式，广泛应用于各种机械设备的运动和动力传递。

齿轮传动具有结构简单、传动效率高、可靠性好、寿命长等优点，因此在工业生产和日常生活中得到广泛应用。

本课件将介绍齿轮传动的基本原理、分类、设计方法和应用。

2.齿轮传动的基本原理齿轮传动是利用齿轮副的啮合来传递动力和运动的一种传动方式。

齿轮副由两个或多个齿轮组成，其中主动齿轮通过旋转驱动从动齿轮，从而实现动力和运动的传递。

齿轮副的啮合是通过齿轮齿廓的接触来实现的，齿廓的形状和尺寸决定了齿轮传动的性能和精度。

3.齿轮传动的分类齿轮传动根据齿轮的形状和布置方式可分为直齿圆柱齿轮传动、斜齿圆柱齿轮传动、直齿圆锥齿轮传动和蜗轮蜗杆传动等。

直齿圆柱齿轮传动是应用最广泛的一种齿轮传动方式，具有结构简单、制造容易、精度高等优点。

斜齿圆柱齿轮传动具有传动平稳、噪声低、承载能力强等优点，适用于高速和重载的传动场合。

直齿圆锥齿轮传动适用于空间狭小和角度传动的场合。

蜗轮蜗杆传动具有大传动比、自锁性和精度高等特点，适用于低速、大扭矩的传动场合。

4.齿轮传动的设计方法齿轮传动的设计主要包括齿轮的几何设计、强度设计和精度设计。

齿轮的几何设计是根据传动比、工作条件、材料等因素确定齿轮的齿数、模数、压力角等参数。

强度设计是保证齿轮传动在规定的工作条件下具有足够的承载能力和寿命，主要包括齿面接触强度和齿根弯曲强度的计算。

精度设计是保证齿轮传动的精度和运动平稳性，主要包括齿轮的加工精度和装配精度的控制。

5.齿轮传动的应用齿轮传动在工业生产和日常生活中得到广泛应用。

在机床、汽车、船舶、飞机等机械设备中，齿轮传动用于传递动力和运动，实现各种复杂的运动轨迹和速度变化。

在风力发电、水力发电等能源领域，齿轮传动用于传递高速旋转的动力，实现能源的转换和利用。

在、自动化设备等高科技领域，齿轮传动用于实现精确的运动控制和动力传递，提高设备的性能和效率。

第 12 章轮系（一）教学要求1、掌握定轴轮系，周转轮系传动比的计算2、了解其他新型齿轮传动装置（二）教学的重点与难点1、定轴轮系转向判别2、转化机构法求解周转轮系传动比2、复合轮系的分析（三）教学内容12.1轮系的分类轮系：用一系列互相啮合的齿轮将主动轴和从动轴连接起来，这种多齿轮的传动装置称为轮系。

定轴轮系（普通轮系）周转轮系复合轮系定 +周（复杂轮系）周 +周12.2定轴轮系及其传动比计算一、传动比A ——输入轴B ——输出轴i AB W A n A W B n B二、定轴轮系的传动比计算i 15W1W2W3 W4Z 2 Z3 Z 4 Z5i12i23i3 4i4 5Z1Z 2 Z3 Z 4W2W3W4W5所有从动轮齿数的乘积∴ i15所有主动轮齿数的乘积三、输出轴转向的表示1、首末两轴平行，用“+”、“ -”表示。

Z——惰轮：不改变传动比的大小，但改变轮系的转向2、首末两轴不平行（将轮 5 擦掉）用箭头表示3、所有轴线都平行i W1( 1)m所有从动轮齿数的乘积W5所有主动轮齿数的乘积m——外啮合的次数12.3周转轮系的传动比计算一、周转轮系F 3 4 2 4 22差动轮系： F=2行星轮系： F=1（轮 3 固定）（F 3 3 2 3 2 1）二、周转轮系的构件行星轮行星架（系杆）、中心轮基本构件（轴线与主轴线重合而又承受外力矩的构件称基本构件）行星架绕之转动的轴线称为主轴线。

ZK-H （ K —中心轮； H —行量架； V —输出构件）还有其他： 3K ， K-H-V三、周转轮系传动比的计算以差动轮系为例（反转法）-W H（绕 O H—主轴线）转化机构（定轴轮系）i13H W1H W1W H( 1)Z 3W H W3W H Z13举例：图示为一大传动比的减速器， Z 1=100， Z 2=101， Z 2'=100， Z 3=99 求：输入件 H 对输出件 1 的传动比 i H1解： 1， 3 中心轮2， 2'行星轮H行星架给整个机构（ -W H）绕 OO 轴转动i13H W1WH( 1)2Z2Z3 W3W H Z1 Z2周转轮系传动比是计算出来的，而不是判断出来的。

第6章螺纹联接1、图所示螺栓连接中采用2个M 20的螺栓，其许用拉应力为[σ]=160MPa ，被联接件结合面的摩擦系数μ=0.2，若考虑摩擦传力的可靠系数f k =1.2，试计算该连接允许传递的静载荷Q F 。

2、 题2图所示，凸缘联轴器由HT 200制成，用8个受拉螺栓联接，螺栓中心圆直径D ＝220mm ，联轴器传递的转矩T ＝5000N.m ，摩擦系数μ=0.15，可靠性系数f k =1.2，试确定螺栓直径。

3、题3图所示两根钢梁，由两块钢盖板用8个M 16的受拉螺栓联接，作用在梁上的横向外力F R =1800N ，钢梁与盖板接合面之间的摩擦系数μs ＝0.15，为使联接可靠，取摩擦力大于外载的20%，螺栓的许用应力[σ]＝160MPa ，问此联接方案是否可行？题1图题2图4、题4图所示的气缸盖连接中，已知：气缸中的压力在0到1.5MPa 间变化，气缸内径D =250mm ，螺栓分布圆直径0D =346mm ，凸缘与垫片厚度之和为50mm 。

为保证气密性要求，螺栓间距不得大于120mm 。

试选择螺栓材料，并确定螺栓数目和尺寸。

5、题5图所示有一支架用一组螺栓与机座联接如图示，所受外载为F =10000N ，45=α。

结合面的摩擦系数为0.15，摩擦传力可靠系数2.1=f K ，螺栓的许用应力[]400=σMPa 。

试求螺栓的计算直径。

第7章 键、花键、销、成形联接三、题1图所示为在直径d =80mm 的轴端安装一钢制直齿圆柱齿轮，轮毂长L =1.5d ，工作时有轻微冲击。

试确定平键联接尺寸，并计算其能传递的最大转矩。

题5图第11章 带传动1、已知某单根普通V 带能传递的最大功率P ＝4.7kW,主动轮直径D 1=100mm ，主动轮转速n 1＝1800r/min,小带轮包角α＝ 1350，带与带轮间的当量摩擦系数25.0=v μ。

求带的紧边拉力1F 、松边拉力及有效拉力F （忽略离心拉力）。

****职业技术学院教案第23 次课教学课型：理论课√实验课□习题课□实践课□技能课□其它□主要教学内容第12章齿轮系12.1 轮系及类型12.2 定轴轮系传动比的计算12.3 行星轮系传动比的计算重点、难点定轴轮系传动比的计算教学目的要求：1. 轮系的基本类型2. 定轴轮系传动比的计算教学方法和教学手段：多媒体讲授讨论、思考题、作业：1.定轴齿轮系与行星齿轮系的主要区别是什么？2.各种类型齿轮系的转向如何确定？（-1）m方法适用于何种类型的齿轮系参考资料：多媒体材料，网络资料讲 稿 内 容备注 第12章 齿轮系12.1 轮系及其类型在实际的机械工程中，为了满足各种不同的工作需要，仅仅使用一对齿轮是不够的。

例如，在各种机床中，为了将电动机的一种转速变为主轴的多级转速；在机械式钟表中，为了使时针、分针、秒针之间的转速具有确定的比例关系；在汽车的传动系中等，都是依靠一系列的彼此相互啮合的齿轮所组成的齿轮机构来实现的。

这种由一系列的齿轮所组成的传动系统称为齿轮系，简称轮系在工程上，我们根据轮系中各齿轮轴线在空间的位置是否固定，将轮系分为两大类：定轴轮系和行星轮系。

如图12-1和12-2所示。

十分明显，所有齿轮轴线相对于机架都是固定不动的轮系称为定轴轮系，定轴轮系也称作普通轮系；反之，只要有一个齿轮的轴线是绕其它齿轮的轴线转动的轮系即为行星轮系。

如果在轮系中，兼有定轴轮系和周转轮系两个部分，则称作混合轮系。

轮系可以由各种类型的齿轮所组成——圆柱齿轮、圆锥齿轮、蜗轮蜗杆等组成。

本章仅从运动分析的角度研究轮系设计，即只讨论轮系的传动比计算方法和轮系在机械传动中的作用。

行星轮系的组成图12-2所示，在周转轮系中，一般都以太阳轮或行星架作为运动的输入和输出构件，所以它们就是周转轮系的基本构件。

OO 轴线称作主轴线。

由上可以看出，一个基本周转轮系必须具有一个行星架、具有一个或若干个行星轮以及与行星轮啮合的太阳轮。
