钢筋的种类区分图解说明

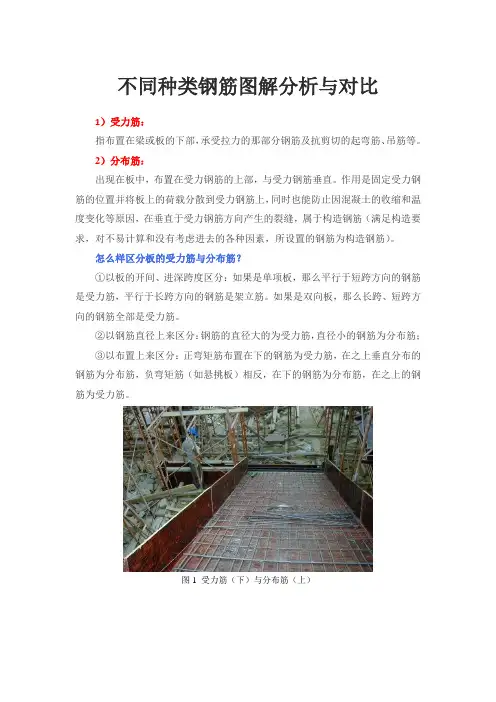

不同种类钢筋图解分析与对比1）受力筋：指布置在梁或板的下部，承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。

2）分布筋：出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝，属于构造钢筋（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋）。

怎么样区分板的受力筋与分布筋？①以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

②以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；③以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

图1 受力筋（下）与分布筋（上）图2 悬臂梁上部受力筋3）箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

图3 箍筋图4 箍筋适用范围4）架立筋：梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）图5 架立筋图6 架立筋5）贯通筋：指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

图7 贯通筋架立筋和贯通筋有什么区别？在钢筋布置上，架立钢筋是布置本跨的1/3，也就是说，本跨梁存在左右支座钢筋，通长钢筋是全长布置，架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

一、钢筋的分类(一）按外形分1．光圆钢筋光圆钢筋是光面圆钢筋的意思，由于表面光滑，也叫“光面钢筋”，或简称“圆钢”。

2．带肋钢筋表面有突起部分的圆形钢筋称为带肋钢筋，它的肋纹形式有“月牙形”（图4—50）、“螺纹形”（图4—51）、“人字形”（图4—52）。

钢筋表面带有两条纵肋和沿长度方向均匀分布的横肋。

横肋的纵截面呈月牙形，且与纵肋不相交的钢筋称为月牙形钢筋。

横肋的纵截面高度相等，且与纵肋相交的钢筋，称为等高肋钢筋，有螺旋纹和人字纹两种。

（图4—51）（图4—52）图 4—50 月牙形钢筋图 4—51 螺旋纹图 4—52 人字纹掌握钢筋按外形分类，对施工现场区别钢筋种类很重要。

Ⅰ级钢筋 (HPB235级)表面都是光圆的，Ⅱ（HRB335）、Ⅲ级（HRB400）钢筋表面都是变形的（轧制成人字形）；Ⅳ级钢筋表面有一部分做成光圆的，有一部分做成变形的（轧制成螺旋形及月牙形）。

（二）按钢筋直径分1、钢丝 d=（3~5） mm2、细钢筋 d=（6~12）mm对于直径小于 12mm的钢丝或细钢筋，出厂时，一般做成盘圆状，使用时需调直。

3、粗钢筋d＞12mm 对于直径大于12mm的粗钢筋，为了便于运输，出厂时一般做成直条状，每根6~12m，如需特长钢筋，可同厂方协议。

（三）按化学成分分1、碳素钢钢筋：碳素钢钢筋是由碳素钢轧制而成。

根据国家标准《普通碳素结构钢技术标准)(G B700—79)的规定，普通碳素结构钢按照厂方供应的保证条件分为下列三类：甲类钢——保证机械性能的钢；用符号A表示。

乙类钢——保证化学成分的钢；用符号B表示。

特类钢——既保证机械性能又保证化学成分的钢。

用符号C表示。

钢号愈大，含碳量也愈高，强度及硬度也愈高，但塑性、韧性、冷弯及焊接性等均降低。

2、普通低合金钢钢筋：普通低合金钢钢筋是在低碳和中碳钢的成分中加入少量元素(硅、锰、钛、稀土等)制成的钢筋。

其钢号及表示方法：普通低合金钢的钢号是按含碳量及含金元素的种类来表示的。

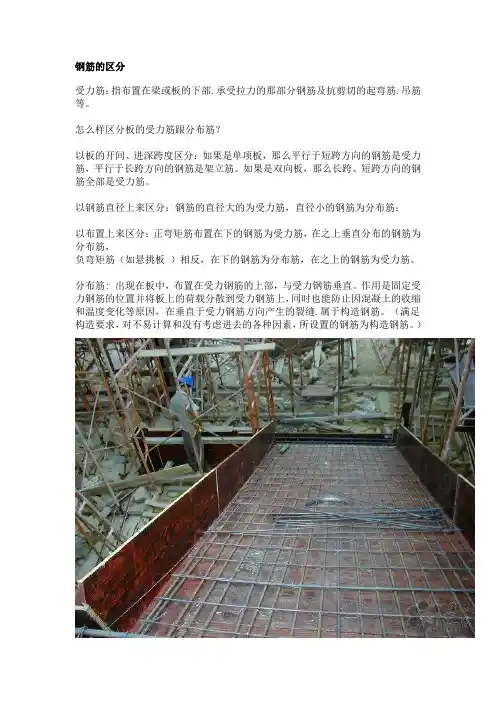

钢筋的区分受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

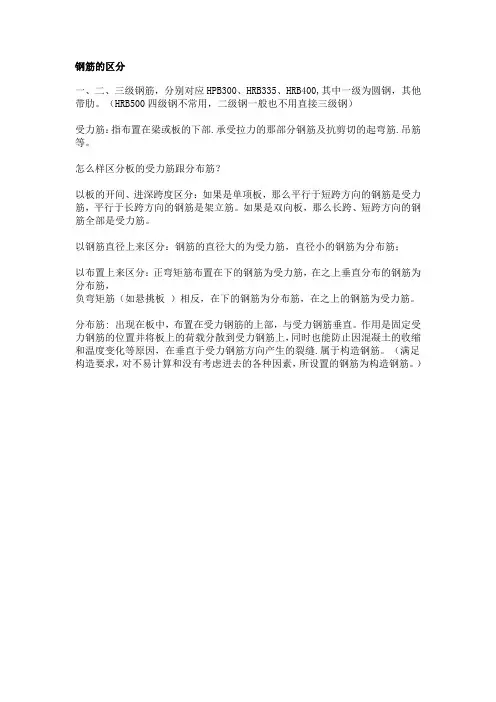

钢筋的区分一、二、三级钢筋，分别对应HPB300、HRB335、HRB400,其中一级为圆钢，其他带肋。

（HRB500四级钢不常用，二级钢一般也不用直接三级钢）受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋.吊筋等。

怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝.属于构造钢筋。

（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。

）图中布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）贯通筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

架立筋和贯通筋有什么区别？在钢筋布置上,架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置,架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

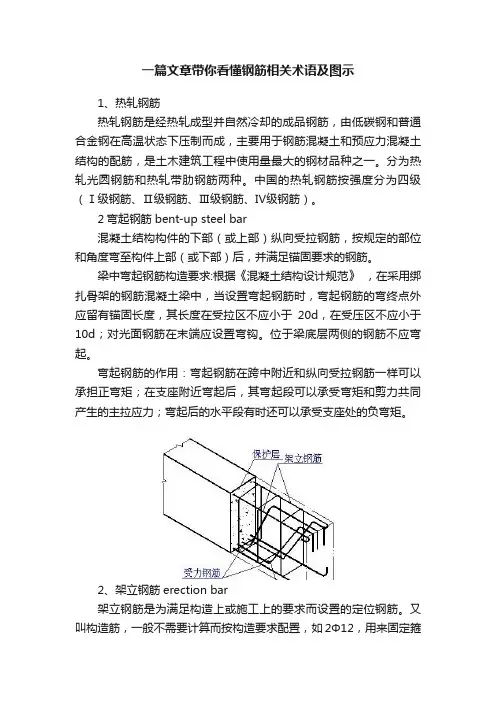

一篇文章带你看懂钢筋相关术语及图示1、热轧钢筋热轧钢筋是经热轧成型并自然冷却的成品钢筋，由低碳钢和普通合金钢在高温状态下压制而成，主要用于钢筋混凝土和预应力混凝土结构的配筋，是土木建筑工程中使用量最大的钢材品种之一。

分为热轧光圆钢筋和热轧带肋钢筋两种。

中国的热轧钢筋按强度分为四级（Ⅰ级钢筋、Ⅱ级钢筋、Ⅲ级钢筋、Ⅳ级钢筋）。

2弯起钢筋bent-up steel bar混凝土结构构件的下部（或上部）纵向受拉钢筋，按规定的部位和角度弯至构件上部（或下部）后，并满足锚固要求的钢筋。

梁中弯起钢筋构造要求:根据《混凝土结构设计规范》，在采用绑扎骨架的钢筋混凝土梁中，当设置弯起钢筋时，弯起钢筋的弯终点外应留有锚固长度，其长度在受拉区不应小于20d，在受压区不应小于10d；对光面钢筋在末端应设置弯钩。

位于梁底层两侧的钢筋不应弯起。

弯起钢筋的作用：弯起钢筋在跨中附近和纵向受拉钢筋一样可以承担正弯矩；在支座附近弯起后，其弯起段可以承受弯矩和剪力共同产生的主拉应力；弯起后的水平段有时还可以承受支座处的负弯矩。

2、架立钢筋erection bar架立钢筋是为满足构造上或施工上的要求而设置的定位钢筋。

又叫构造筋，一般不需要计算而按构造要求配置，如2Φ12，用来固定箍筋以形成钢筋骨架，一般在梁上部。

作用是把主要的受力钢筋（如主钢筋，箍筋等）固定在正确的位置上，并与主钢筋连成钢筋骨架，从而充分发挥各自的受力特性。

架立钢筋的梁的跨度L小于4m时，架立筋直径≥8mm，跨度L为4~6m时，架立筋直径≥10mm，跨度L 大于6m时，架立钢筋直径≥12mm。

架立筋从字面是就可以起架立作用，如一根梁，只须在梁下部布置抗拉筋和抗剪箍筋，而梁上部受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。

不同种类钢筋图解分析与对比1）受力筋：指布置在梁或板的下部，承受拉力的那部分钢筋及抗剪切的起弯筋、吊筋等。

2）分布筋：出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。

作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝，属于构造钢筋（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋）。

怎么样区分板的受力筋与分布筋？①以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋，平行于长跨方向的钢筋是架立筋。

如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。

②以钢筋直径上来区分：钢筋的直径大的为受力筋，直径小的钢筋为分布筋；③以布置上来区分：正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板）相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。

图1 受力筋（下）与分布筋（上）图2 悬臂梁上部受力筋3）箍筋：用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。

是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来，同时抵抗剪力。

图3 箍筋图4 箍筋适用范围4）架立筋：梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。

（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。

如受压区配有纵向受压钢筋时，则可不再配置架立钢筋。

架立钢筋的直径与梁的跨度有关。

）图5 架立筋图6 架立筋5）贯通筋：指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。

图7 贯通筋架立筋和贯通筋有什么区别？在钢筋布置上，架立钢筋是布置本跨的1/3，也就是说，本跨梁存在左右支座钢筋，通长钢筋是全长布置，架立筋从字面是就可以知道起架立作用，如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够，无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
