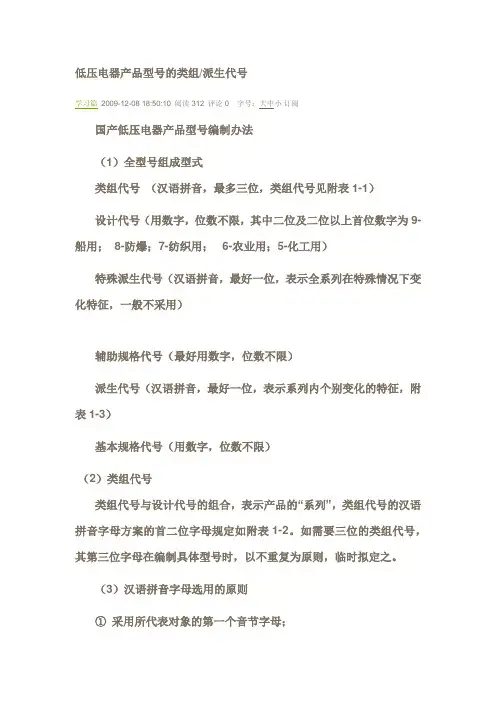

低压电器产品型号的类组/派生代号学习篇2009-12-08 18:50:10 阅读312 评论0 字号：大中小订阅国产低压电器产品型号编制办法（1）全型号组成型式类组代号（汉语拼音，最多三位，类组代号见附表1-1）设计代号（用数字，位数不限，其中二位及二位以上首位数字为9-船用；8-防爆；7-纺织用；6-农业用；5-化工用）特殊派生代号（汉语拼音，最好一位，表示全系列在特殊情况下变化特征，一般不采用）辅助规格代号（最好用数字，位数不限）派生代号（汉语拼音，最好一位，表示系列内个别变化的特征，附表1-3）基本规格代号（用数字，位数不限）（2）类组代号类组代号与设计代号的组合，表示产品的“系列”，类组代号的汉语拼音字母方案的首二位字母规定如附表1-2。

如需要三位的类组代号，其第三位字母在编制具体型号时，以不重复为原则，临时拟定之。

（3）汉语拼音字母选用的原则①采用所代表对象的第一个音节字母；②采用所代表对象的非第一个音节字母，③采用通俗的外来语言的第一个音节字母；④万不得已时才选用与发音毫不相关的字母附表1-1 低压电器产品型号类组代号表附表1-2 低压电器使用类别代号及其对应的用途性质续表附表1-3 加注通用派生字母对照表附表1-4 EB、EH系列接触器技术数据续表电气图常用图形及文字符号新旧对照表本附表是从国家标准GB5094-85《电气技术中的项目代号》、GB7195-87《电气技术中的文字符号制定通则》以及机械工业部标准JB1739-83《机床电气设备图解和表的绘制》中摘录出的常用文字符号。

为了使用方便还将旧符号一并列出。

附表2-1 文字符号续表附表2-2 图形符号续表续表。

一、线材规格1. 线材规格：国标规格目前使用有A VR 、BVR 、RV 等类型；如：BVR4.0 其中BVR 代表线材的类型，4.0代表线材的线径平方数为4mm 2； RV 22AWG 表示线材类型为RV ；22AWG 表示线材规格（美标规格） 2. 常用线材规格对照：国标规格 对应美标规格 AVR0.3 AWG22 BVR0.75 AWG20 BVR 1.0 AWG18 BVR 1.5 AWG16 BVR 2.5 AWG14 BVR 4.0 AWG12 BVR 6.0 AWG10 BVR 10 AWG7 BVR 16 AWG5 BVR 25 AWG4 BVR 35 AWG2 BVR 50AWG1二、扩展头（一）端子型号：302-108(CF2-2TY)302-208(CF2-2TZ)304-108(CF2-4TY)304-208(CF2-4ZX) 306-108(CF2-6TY)306-208(CF2-6ZX)309-108(CF2-9TY)309-208(CF2-9ZX)312-108(CF2-12TY)312-208(CF2-12TZ)旧底图总号更改标记数量更改单号签 名日 期底图总号拟 制 各端子型号与识别审 核 签名 第 1 页 共 7 页 ALE 文件类型 正式日期 标准化 版 本1.0三、接插件型号及其脚位规定（一）脚位规定1. 接插件TJ4系列(W300系列和H300系列)1P 5P 1P 5P2. 接插件A396系列(W302系列和H302系列)1P 3P 1P 3P3. 接插件XH系列(W260系列和H260系列)1P 4P 1P 4P4. 接插件TJC3系列(TJC3-*A系列和TJC3-*Y系列)1P 7P 1P 7P旧底图总号底图总号拟制签名审核ALE日期文件类型正式第 4 页共7 页各种端子型号规格端子SVH-21T-P1.1 大插针CZ(A3961T3B-ZC) 插针CH-04A2501T0B-2小插针X-CZ(3XH、A2543TOB-Z)插簧Φ2.8 尖头插针108 平头插针208 铜插头（250端子）旧底图总号底图总号拟制签名审核ALE。

我司端子对照表
注意：我司常用快速连接端子有250、187端子，无论是旗型或者直型端子，这两种端子都是以匹配的插片宽度尺寸来命名区份的，都是其中:
1. 250匹配的公端宽度为 6.35mm(250mil)，厚度为0.8mm 。

2. 187匹配的公端宽度为 4.75mm(187mil)，厚度为0.8mm 或者0.5mm 。

直型端子：
直型带自锁端子/直型带锁扣端子：
直型公母一体端子：
带绝缘直型端子：
带绝缘公母一体端子：
公插片端子
常用圆盘端子型号有：
梅花地环端子有：
带绝缘圆盘端子：
旗型端子：
带绝缘旗型端子：旗型带自锁端子：
叉型（Y型/U型）端子：
带绝缘（Y型/U型）端子：。

宽度F内圆直径E 长度D 内径C 1OT1-3 5.7 3.113.52OT1-47.4 4.115.53OT1-59 5.1174OT1.5-36 3.1145OT1.5-47.1 4.115.46OT1.5-59.2 5.1187OT1.5-610.5 6.1198OT1.5-813.28.1249OT1.5-1015.510.425.510OT1.5-1211OT2.5-37.2 3.114.212OT2.5-47.5 4.11613OT2.5-59.1 5.11814OT2.5-610.7 6.119.215OT2.5-813.38.12416OT2.5-1015.510.42617OT2.5-1218OT4-48 4.11919OT4-59 5.119.220OT4-611.1 6.32221OT4-813.38.225.522OT6-48.1 4.11923OT6-58.3 5.12124OT6-6116.223编号型号插入导线截面前后2-2.55总长 1.2-1.55 2.10.75-151.92.73-46.2 3.24.35-67.1国产圆型裸端头OT25OT6-8148.325.726OT6-101810.43227OT10-613 6.325.528OT10-8158.329.229OT10-101710.332.130OT10-121912.535.831OT16-613.8 6.43032OT16-816.28.330.833OT16-1018.810.535.834OT16-1220.812.539.935OT25-615.8 6.33236OT25-817.88.334.237OT25-1019.510.536.638OT25-1221.812.540.739OT25-1424.114.540.640OT25-1626.516.54441OT35-616 6.333.542OT35-8178.335.543OT35-1019.510.338.344OT35-1221.812.441.545OT35-1424.314.54346OT35-1626.916.546.547OT50-817.58.337.548OT50-1019.510.339.449OT50-122212.442.750OT50-1424.314.54451OT50-1626.916.547.952OT70-818.38.34053OT70-1020.410.44454OT70-1222.412.44755OT70-1424.514.548.556OT70-1627.516.552.557OT95-818.58.343.558OT95-1022.710.348.559OT95-1224.512.549.560OT95-1427.514.553.561OT95-163116.557.580-9520158-108.5 5.6714-1610.560-701813国产叉型裸端头UT20-2512.58.530-3513.59.540-501411.5宽度F 内圆直径E长度D内径C 1UT1-3 5.5 3.114.52UT1-4 6.8 4.1153UT1.5-3 5.5 3.114.54UT1.5-47 4.115.55UT1.5-58.5 5.1176UT1.5-610 6.119.57UT2.5-3 5.8 3.119.58UT2.5-47 4.1169UT2.5-58.5 5.11810UT2.5-610 6.12011UT4-47.5 4.11812UT4-58.5 5.119.513UT4-610.5 6.121.514UT4-813.38.12415UT6-48 4.119.516UT6-59.2 5.121.317UT6-610.5 6.122.518UT6-813.58.42519UT10-612 6.22520UT10-814.28.227.2圆型绝缘端头编号总长A 0.75-151.81.2-1.5型号插入导线载面前后4.25 2.22-2.55 2.73-4 6.2 3.25-67国产叉型裸端头UT8-108.5 5.6型号螺栓口直径B L F H d2mm mm mm mm1RV1.25-3.2#4 3.2mm 5.717.8 4.952RV1.25-3.7S#63.7mm5.717.84.95345RV1.25-4S #8 4.3mm 6.620.1 6.36RV1.25-4L #8 4.3mm 821.577RV1.25-5#10 5.3mm 821.578RV1.25-6 1/4 6.5mm 11.627.511.19RV1.25-8 5/168.4mm 11.627.511.110RV1.25-10 3/810.5mm 13.631.613.911RV2-3.2#4 3.2mm 6.617.8 4.312RV2-3.7S#63.7mm6.617.84.3131415RV2-4S #8 4.3mm 6.621716RV2-4L #8 4.3mm 8.522.57.7517RV2-5S #10 5.3mm 8.522.57.751819RV2-6 1/4 6.5mm 1227.61120RV2-8 5/168.4mm 1227.61121RV2-103/810.5mm13.630.213.922RV5.5-3.7#6 3.7mm 7.221.4 5.923RV5.5-4S #8 4.3mm 7.221.4 5.92425RV5.5-5#10 5.3mm 9.525.58.326RV5.5-6 1/4 6.5mm 1231.51327RV5.5-8 5/168.4mm 1533.713.728RV5.5-10 3/810.5mm 1533.713.729RV5.5-121/213mm19.238.1161012.5美制螺栓号尺寸导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A型号编号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A1030RV3.5-4#8 4.3mm824.57.731RV3.5-5S#10 5.3mm824.57.73233RV3.5-6 1/4 6.5mm1227.97.7螺栓口直径B L F Hd2mm mm mm mm1SV1.25-3.2#4 3.2mm 5.721.2 6.5234SV1.25-4S#8 4.3mm 6.421.2 6.55SV1.25-4M#8 4.3mm7.221.2 6.56SV1.25-4L#8 4.3mm8.121.2 6.57SV1.25-5S#10 5.3mm8.121.2 6.58SV1.25-5L#10 5.3mm9.521.2 6.59SV1.25-6S 1/4 6.5mm9.521.2 6.51011SV2-3.2#4 3.2mm 5.721.2 6.512SV2-3.7S#6 3.7mm 5.721.2 6.51314SV2-4S#8 4.3mm 6.421.2 6.515SV2-4M#8 4.3mm7.221.2 6.5 16SV2-4L#8 4.3mm8.121.2 6.5 17SV2-5S#10 5.3mm8.121.2 6.5 18SV2-5L#10 5.3mm9.521.2 6.5 19SV2-6S 1/4 6.5mm9.521.2 6.510 12.5 10叉型绝缘端头编号型号尺寸美制螺栓号导线截面：2。

接线端子排型号规格_接线端子排规格大全接线端子的分类可按几种方式去区分，目前比较常见的方法有三种。

按端子原材料去区分比如铜接线端子，按端子功能去划分比如印刷线路板接线端子，最后一种就是较为被市场熟悉的分类按接线端子连接形式去划分，主要有以下几类。

第一类，插拔式接线端子由两部分插拔连接而成，一部分将线压紧，然后插到另一部分，这部分在焊接到PCB板上。

此接底部机械原理，此防振动设计确保了产品长期的气密连接和成品的使用可靠性。

插座两端可加装配耳，装配耳在很大程度上可以保护接片并且可以防止接片排列位置不佳，同时这种插座设计可以保证插座可以正确的插进母体。

插座也可以有装配扣位和锁定扣位。

装配扣位可以起到更加稳固地固定到PCB板上，锁定扣位可以在安装完成后锁定母体和插座。

各种各样的插座设计可以搭配不同母体的插入方法，比如说:水平、垂直或倾斜向印刷电路板等，可以根据客户的要求选择不同的方式。

既可以选择公制线规也可以选择标准线规，是目前市场上最热销的端子类型。

插拔式接线端子命名解释示例:AY 1.5/2-ST-3.50AY，是奥宇电器内部产品编号1.5.指产品的截面积是1.5mm2，指端子位数，位数可变换参数ST，指插头3.50，指间距是3.50可变换参数倘若:AY 1.5/2-STF-3.50插拔式接线端子，只有ST变成了STF表示的是带旁边螺钉法兰，此外还有G和GF各自所代表的意义是插座和旁边带螺钉法兰。

第二类，栅栏式接线端子是能够实现安全、可靠、有效的连接，特别是在大电流，高电压的使用环境中应用比较广泛。

第三类，弹簧式接线端子是利用弹簧性装置的新型接线端子，已广泛应用于世界电工和电子工程工业:照明、电梯升降控制、仪器仪表、电源、化学和汽车动力等。

第四类，轨道式接线端子采用压线和独特的螺纹自锁设计，使得接线连接可靠、安全。

该系列接线端子外观设计美观大方，可配用多种附件，如短路片、标识条、挡板等。

第五类，H型穿墙式接线端子采用螺钉连接线技术，绝缘材料为PA66(阻燃等级:U L94,V-0)，连接器采用优质的高导电金属材料。

宽度F 内圆直径E长度D 内径C 1OT1-3 5.7 3.113.52OT1-47.4 4.115.53OT1-59 5.1174OT1.5-36 3.1145OT1.5-47.1 4.115.46OT1.5-59.2 5.1187OT1.5-610.5 6.1198OT1.5-813.28.1249OT1.5-1015.510.425.511OT2.5-37.2 3.114.212OT2.5-47.5 4.11613OT2.5-59.1 5.11814OT2.5-610.7 6.119.215OT2.5-813.38.12416OT2.5-1015.510.42618OT4-48 4.11919OT4-59 5.119.220OT4-611.1 6.32221OT4-813.38.225.522OT6-48.1 4.11923OT6-58.3 5.12124OT6-611 6.22325OT6-8148.325.726OT6-101810.432尺寸编号型号插入导线截面2.73-4 6.2 3.22-2.55总长A 1.2-1.55 2.10.75-151.9国产圆型裸端头OT5-67.1 4.327OT10-613 6.325.528OT10-8158.329.229OT10-101710.332.130OT10-121912.535.831OT16-613.8 6.43032OT16-816.28.330.833OT16-1018.810.535.834OT16-1220.812.539.9宽度F 内圆直径E长度D 内径C 1UT1-3 5.5 3.114.52UT1-4 6.8 4.1153UT1.5-3 5.5 3.114.54UT1.5-47 4.115.55UT1.5-58.5 5.1176UT1.5-610 6.119.57UT2.5-3 5.8 3.119.58UT2.5-47 4.1169UT2.5-58.5 5.11810UT2.5-610 6.12011UT4-47.5 4.11812UT4-58.5 5.119.513UT4-610.5 6.121.514UT4-813.38.12415UT6-48 4.119.516UT6-59.2 5.121.317UT6-610.56.122.57 4.25-6 1.82-2.5编号总长A 0.75-1型号插入导线载面5尺寸2.25.673-4 6.2 8-108.55 3.2国产叉型裸端头UT14-1610.5 2.71.2-1.5518UT6-8 5-613.58.47 4.22519UT10-612 6.22520UT10-814.28.227.2d D L1d21SC1.5-5 1.5 1.8 3.75 5.2162SC2.5-4 4.2183SC2.5-5 5.2204SC4-5 5.25SC4-6 6.56SC6-5 5.27SC6-6 6.58SC10-6 6.59SC10-88.410SC16-6 6.511SC16-88.412SC25-6 6.513SC25-88.414SC35-88.415SC35-1010.516SC50-88.417SC50-1010.535384420242630138.510.813.595.71173.8 5.599.812.5163.14.85 6.57.297.5尺寸总长L 2.57SC系列铜接线端头编号型号插入导线载面2.44461016355025 8-108.55.6d2B L D mm mm mmmm1RV1.25-3.2#4 3.2mm 5.717.82RV1.25-3.7S #6 3.7mm 5.717.83RV1.25-4S #8 4.3mm 6.620.14RV1.25-4L #8 4.3mm 821.55RV1.25-5#10 5.3mm 821.56RV1.25-6 1/4 6.5mm 11.627.57RV1.25-8 5/168.4mm 11.627.58RV1.25-10 3/810.5mm 13.631.611RV2-3.2#4 3.2mm 6.617.812RV2-3.7S #6 3.7mm 6.617.815RV2-4S #8 4.3mm 6.62116RV2-4L #8 4.3mm 8.522.517RV2-5S #10 5.3mm 8.522.519RV2-6 1/4 6.5mm 1227.620RV2-8 5/168.4mm 1227.621RV2-10 3/810.5mm 13.630.222RV3.5-4#8 4.3mm 824.523RV3.5-5S #10 5.3mm 824.524RV3.5-61/46.5mm1227.9型号颜色美制螺栓号尺寸6.24.3导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=37A 编号圆型预绝缘端头导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A 蓝4.9黑导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A红26RV5.5-3.7#6 3.7mm 7.221.427RV5.5-4S #8 4.3mm 7.221.428RV5.5-5#10 5.3mm 9.525.529RV5.5-6 1/4 6.5mm 1231.530RV5.5-8 5/168.4mm 1533.731RV5.5-10 3/810.5mm 1533.733RV5.5-121/213mm19.238.1d2B L D mm mm mmmm1SV1.25-3.2#4 3.2mm 5.721.24SV1.25-4S #8 4.3mm 6.421.25SV1.25-4M #8 4.3mm 7.221.26SV1.25-4L #8 4.3mm 8.121.27SV1.25-5S #10 5.3mm 8.121.28SV1.25-5L #10 5.3mm 9.521.29SV1.25-6S 1/4 6.5mm 9.521.211SV2-3.2#4 3.2mm 5.721.212SV2-3.7S #6 3.7mm 5.721.214SV2-4S #8 4.3mm 6.421.215SV2-4M #8 4.3mm 7.221.216SV2-4L #8 4.3mm 8.121.217SV2-5S #10 5.3mm 8.121.218SV2-5L#105.3mm9.521.2颜色4.9导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A6.7黄红蓝编号型号美制螺栓号尺寸4.3导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A 叉型预绝缘端头19SV2-6S 1/4 6.5mm 9.521.2 4.9蓝21SV3.5-4#8 4.3mm 824.822SV3.5-5#10 5.3mm 824.823SV3.5-6 1/4 6.5mm 122824SV5.5-3.7#6 3.7mm 8.325.225SV5.5-4S #8 4.3mm 8.325.227SV5.5-5#10 5.3mm 923.928SV5.5-6S 1/4 6.5mm 923.930SV5.5-85/168.4mm1430l d L mm mmmm 1BV1.250.5-1.515 4.42619A 红2BV2 1.5-2.515 5.12627A 蓝3BV5.5 4-615 6.82648A 黄8PVN1.250.5-1.58 4.41619A 红9PVN2 1.5-2.58 5.11627A 蓝10PVN5.5 4-68.56.820.548A 黄黑6.76.2黄型号导线截面:0.5-6mm2 最大电流:lmax=48A尺寸颜色导线截面最大电流导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=37A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A 编号长短全绝缘中间接头F L H D mm mm mm mm1PTV1.25-9 1.9192PTV1.25-10 1.9203PTV1.25-12 1.9224PTV1.25-13 1.9235PTV2-9 1.9196PTV2-10 1.9207PTV2-12 1.9228PTV2-13 1.9239PTV5.5-132.825.512.56.7黄F L H D d mmmm mmmmmm1PTN1.25-9 1.913.82PTN1.25-10 1.914.83PTN1.25-12 1.916.84PTN1.25-131.917.8蓝4.910红颜色导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=48A 4.3导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A 尺寸3.41.7针型裸端头(TZ型）编号型号尺寸4.8型号编号10针型预绝缘端头（TZ-JTK型）导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=19A5PTN2-9 1.913.86PTN2-10 1.914.87PTN2-12 1.916.88PTN2-13 1.917.89PTN3.5-10 2.814.810PTN3.5-13 2.819.811PTN5.5-132.819.865.63.4B d DL H mm mm mm mmmm mm1FDD1.25-1100.3 3.8 1.7 3.8194FDD1.25-1870.35 5.6 1.7 3.8196FDD1.25-2500.47.4 1.7 3.8218FDD2-1100.3 3.8 2.3 4.31910FDD2-1870.35 5.6 2.3 4.31912FDD2-2500.47.4 2.3 4.32114FDD5.5-2500.47.43.45.72514编号型号材料厚度1010尺寸导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A4.1母型预绝缘接头导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=27A2.3导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=27A 653导线截面：2.5-4mm2(美国线规14-12) 最大电流:lmax=48A 4.8B d D L H mm mm mm mmmm 1MDD1.25-110 2.8 1.7 4.317.7103MDD1.25-187 4.75 1.7 4.320105MDD1.25-250 6.35 1.7 4.321106MDD2-187 4.75 2.3 4.320108MDD2-2506.35 2.3 4.321109MDD5.5-250 6.353.45.72513黄W L F C1DBV1.25-10 2.320102DBV1.25-11321113DBV1.25-14324144DBV1.25-18 2.328185DBV2-9 2.81996DBV2-18 2.328187DBV5.5-102.822.5106.7黄红蓝4.34.9红片形预绝缘端头蓝编号型号颜色导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A编号尺寸公型预绝缘接头导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 颜色导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A型号尺寸b D d H L mm mm mm mm mm1MPD1.25-1564 2.7 1.71021红2MPD2-1564 3.3 2.310213MPD2-1955 3.3 2.310214MPD5.5-1564 4.5 3.414255MPD5.5-19554.53.41425b D d F L mm mm mm mmmm 1FRD1.25-1564 2.7 1.77.323红2FRD2-1564 3.3 2.37.323.83FRD2-1955 3.3 2.37.323.84FRD5.5-1564 4.5 3.47.325.55FRD5.5-19554.53.47.325.5导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A黄黄导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A 子弹型母预绝缘端头尺寸颜色编号导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A蓝型号尺寸型号颜色蓝子弹型公预绝缘端头编号导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15AW B D d L mm mm mm mmmm1FDFN1.25-110 6.2 3.24 1.7202FDFN1.25-1877.854 1.7203FDFN1.25-2509.3 6.64 1.722.54FDFN2-110 6.2 3.2 4.5 2.3205FDFN2-1877.85 4.5 2.3226FDFN2-2509.3 6.6 4.5 2.3247FDFN5.5-1877.85 5.7 3.423.88FDFN5.5-2509.36.65.73.425.5W F D C L mm mm mm mmmm 1MDFN1.25-250 6.357.74 1.723红2MDFN2-250 6.357.7 4.5 2.324蓝3MDFN5.5-2506.357.76.33.425黄黄公全预绝缘接头导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 母全预绝缘接头颜色蓝导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 编号型号尺寸红导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：0.5-1.5mm2(美国线规22-16) 最大电流:lmax=10A导线截面：1.5-2.5mm2(美国线规16-14) 最大电流:lmax=15A 导线截面：4-6mm2(美国线规12-10) 最大电流:lmax=24A 编号型号尺寸颜色。

常用低压电气元件选用资料一. 微型断路器1．C65a（C型）,C65NC,C65ND,C65HC,C65HD,C65L-1P,2P,3P,4P (1P=2x9mm) 额定电流：6A,10A,16A,20A,25A,32A,40A,50A,63A漏电保护附件：Vigi C65 ELE 30Ma-40A,63A/1P＋N,2P,3P,4PVigi C65 ELM 30Ma-32A,40A,63A/2P,3P,4P宽度分别为2P,2P,3.5P,3.5P, 瞬动型分断能力：a型4500A, N型6000A, H型10kA, L型15KA脱扣特性：C型瞬时脱扣范围(5~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：6～32A—25mm²及以下导线, 40～63A—35mm²及以下导线2．DPN1P (1P=2x9mm)额定电流：6A,10A,16A,20A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：4500A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：10mm²及以下导线3．DPNK22P(1P=2x9mm)额定电流：10A,16A,20A,25A,32A,40A分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：25mm²及以下导线4．DPN N1P (1P=2x9mm)额定电流：6A,10A,16A,20A,25A,32A,40A漏电保护附件（30Ma）：DPN Vigi(G) 宽度为2P, 瞬动型分断能力：6000A脱扣特性：瞬时脱扣范围(5~10)ln端子接线面积：16mm²及以下导线5．NC100HC,NC100HD -1P,2P,3P,4P (1P=3x9mm)额定电流：63A,80A,100A,125A (D型无125A)漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线6．NC100LSC, NC100LSD-1P,2P,3P,4P (1P=3x9mm)额定电流：10A,16A,20A25A,32A,40A,50A,63A漏电保护附件：Vigi NC100 ELM 30Ma,300Ma,500Ma-2P,3P,4P，瞬动型Vigi NC100 ELM 300Ma,1000Ma-3P,4P，带选择性宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于100A 分断能力：36kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：50mm²及以下导线7．C120NC, C120ND-1P,2P,3P,4P (1P=3x9mm)额定电流：125A漏电保护附件：Vigi C120 ELM 300Ma-2P,3P,4P，瞬动型Vigi C120 ELM 300Ma-2P,3P,4P，延时型宽度分别为7x9mm, 10x9mm, 10x9mm, 额定电流不大于125A 分断能力：10kA脱扣特性：C型瞬时脱扣范围(7~10)lnD型瞬时脱扣范围(10~14)ln端子接线面积：软电缆35mm²及以下，硬电缆50mm²及以下二. 微型隔离开关INT100-1P ,2P,3P,4P(1P=2x9mm)额定电流：32A,40A,63A,80A,100A端子接线面积：50mm²及以下导线三. 塑壳断路器1. CM1系列壳架等级额定电流Inm：63, 100, 160, 225, 400, 630, 800A额定极限分断能力：C基本型25,35KaL标准型25,35,50kAM较高分断型50,65,75kAH高分断型85,100kA额定电流：63A-10A,16A,20A,25A,32A,40A,50A,63A100A-16A,20A,25A,32A,40A,50A,63A,80A,100A160A-100A,125A,140A,160A225A-125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A800A-630A,700A,800A极数：2P,3P,4P脱扣器方式及附件代号（后三位）：200表示仅有电磁（瞬时）脱扣器的断路器（泵房用）300表示带有热动－电磁（复式）脱扣器的断路器(正常用)000不带脱扣器及附件的断路器308带报警触头的断路器310带分励脱扣器的断路器（非消防泵房火灾报警用）320带辅助触头的断路器330带欠电压脱扣器的断路器（住宅进户用）340带分励脱扣器及辅助触头的断路器350带分励脱扣器及欠电压脱扣器的断路器318带分励脱扣器及报警触头的断路器338带欠电压脱扣器及报警触头的断路器2. CM1L系列（带漏电保护）壳架等级额定电流Inm：100, 225, 400, 630额定电流：100A-(10A),16A,20A,25A,32A,40A,50A,63A,80A,100A225A-100A,125A,140A,160A,180A,200A,225A400A-225A,250A,315A,350A,400A630A-400A,500A,630A极数：3P,4P脱扣器方式及附件代号：首位数字2表示电磁（瞬时）脱扣器，3表示热动－电磁（复式）脱扣器，后二位数字表示内部附件代号208，308带报警触头的断路器210，310带分励脱扣器的断路器220，320带辅助触头的断路器230，330带欠电压脱扣器的断路器228，328带辅助触头及报警触头的断路器漏电附件动作电流：100mA, 300mA, 500mA, 1000mA四. 熔断器RT14-20 6A,10A,16A,20ART14-32 6A,10A,16A,20A,25A,32ART14-63 10A,16A,20A,25A,32A,40A,50A,63ART0-50 5A,10A,15A,20A,25A,30A,40A,50ART0-100 30A,40A,50A,60A,80A,100ART0-200 (80A),(100A),120A,150A,200ART0-400 (150A),200A,250A,300A,350A,400ART0-600 (350A),(400A),450A,500A,550A,600ANT006A,10A,16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160ANT06A,10A,16A,20A,25A,32A,40A,50A,63A,80A,100A,125A,160ANT180A,100A,125A,160A,200A,225A,250ANT2125A,160A,200A,225A,250A,300A,315A,355A,400ANT3315A,355A,400A,425A,500A,630ANT4800A,1000A五. 刀熔开关1. QSA-63,125 2P,3P,4P NT00QSA-160,250 2P,3P,4P NT1QSA- 400,630 2P,3P NT22. HR5-100 NT00-6A,10A, 16A,20A,25A,32A,35A,40A,50A,63A,80A,100A,125A,160AHR5-200 NT1-80A,100A,125A,160A,200A,250AHR5-400 NT2-125A,160A,200A, 250A,300A,315A,355A,400AHR5-630 NT3-315A,355A,400A,425A,500A,630A注：当HR5系列开关用于电动机电路中，允许熔断体电流值大于开关约定发热电流。
