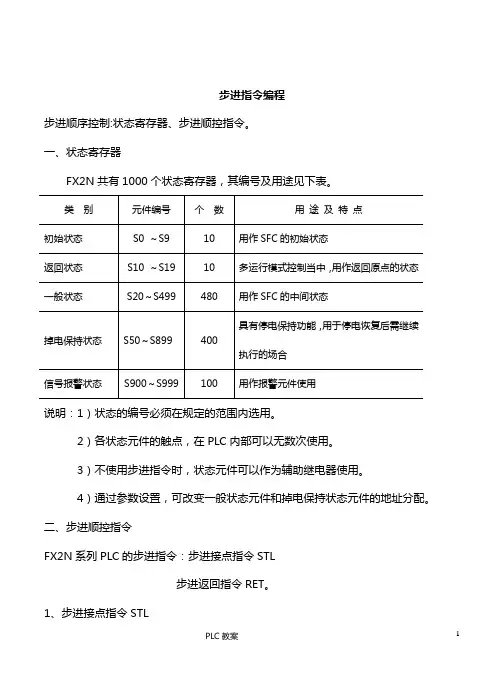

步进指令编程步进顺序控制:状态寄存器、步进顺控指令。
一、状态寄存器FX2N共有1000个状态寄存器，其编号及用途见下表。
说明：1）状态的编号必须在规定的范围内选用。
2）各状态元件的触点，在PLC内部可以无数次使用。
3）不使用步进指令时，状态元件可以作为辅助继电器使用。
4）通过参数设置，可改变一般状态元件和掉电保持状态元件的地址分配。
二、步进顺控指令FX2N系列PLC的步进指令：步进接点指令STL步进返回指令RET。
1、步进接点指令STL说明：1）梯形图符号：。
2）功能：激活某个状态或称某一步，在梯形图上表现为从主母线上引出的状态接点。
STL指令具有建立子母线的功能，以使该状态的所有操作均在子母线上进行。
3）STL指令在梯形图中的表示：2、步进返回指令RET说明：1）梯形图符号：2）功能：返回主母线。
步进顺序控制程序的结尾必须使用RET指令。
三、状态转移图的梯形图和写指令表1、状态的三要素状态转移图中的状态有驱动负载、指定转移目标和指定转移条件三个要素。
图中Y5：驱动的负载S21：转移目标X3：转移条件。
2、状态转移图的编程方法步进顺控的编程原则：先进行负载驱动处理，然后进行状态转移处理。
3、注意事项1)程序执行完某一步要进入到下一步时，要用SET指令进行状态转移，激活下一步，并把前一步复位。
2)状态不连续转移时，用OUT指令，如图为非连续状态流程图：非连续状态流程图例：液压工作台的步进指令编程，状态转移图、梯形图、指令表如图所示。
例：小车两地卸料控制线路，个工作周期的控制工艺要求如下：1）按下启动按钮SB，小车前进，碰到限位开关SQ1停5秒后，小车后退；2）小车后退压合SQ2后，小车停5s后，第二次前进，碰到限位开关SQ3，再次后退；3）后退再次碰到限位开关SQ2时，小台车停止。
1、PLC接线图2、将整个过程按任务要求分解为各状态，并分配状态元件：注意： S20与S23，S21与S24虽然功能相同，但是不同状态，故编号也不同。
